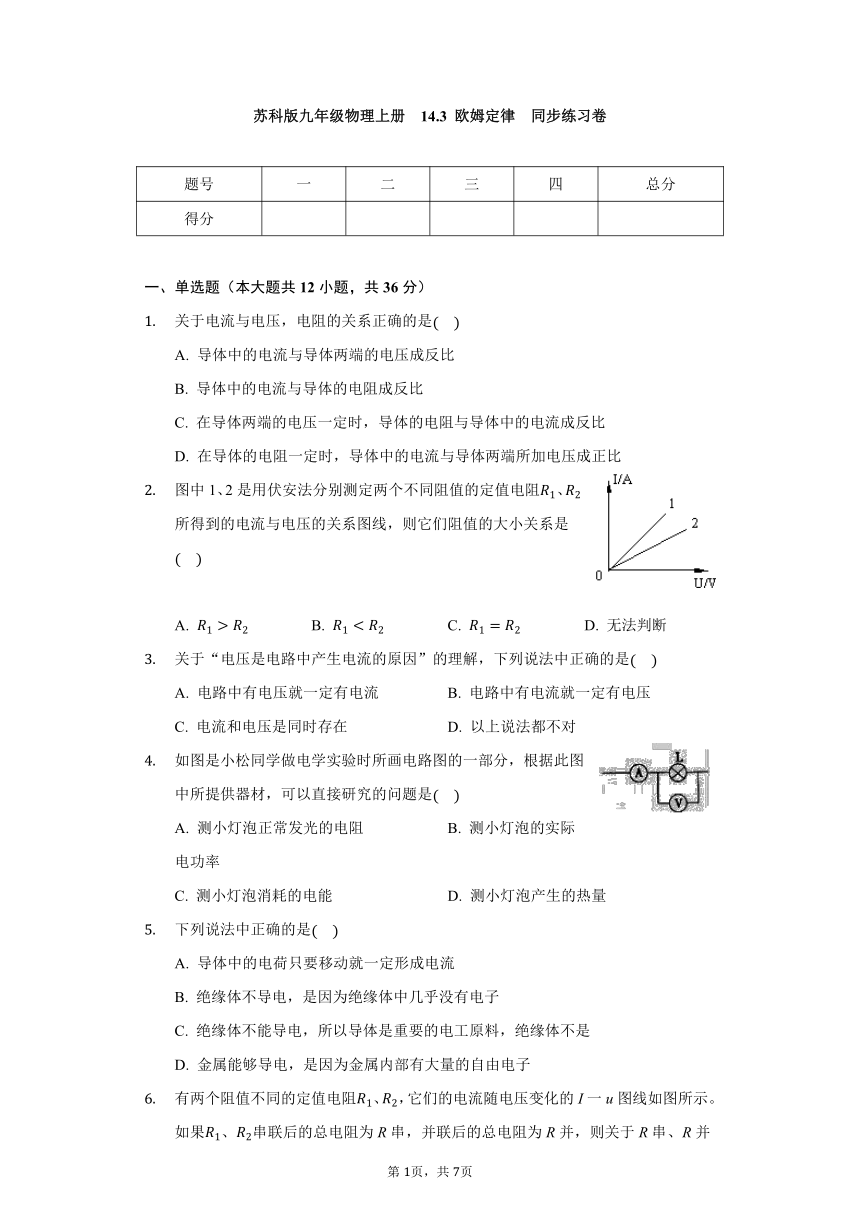

一、单选题（本大题共12小题，共36分）
关于电流与电压，电阻的关系正确的是
A.
导体中的电流与导体两端的电压成反比
B.
导体中的电流与导体的电阻成反比
C.
在导体两端的电压一定时，导体的电阻与导体中的电流成反比
D.
在导体的电阻一定时，导体中的电流与导体两端所加电压成正比
图中1、2是用伏安法分别测定两个不同阻值的定值电阻、所得到的电流与电压的关系图线，则它们阻值的大小关系是
A.
B.
C.
D.
无法判断
关于“电压是电路中产生电流的原因”的理解，下列说法中正确的是
A.
电路中有电压就一定有电流
B.
电路中有电流就一定有电压
C.
电流和电压是同时存在
D.
以上说法都不对
如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是
A.
测小灯泡正常发光的电阻
B.
测小灯泡的实际电功率
C.
测小灯泡消耗的电能
D.
测小灯泡产生的热量
下列说法中正确的是
A.
导体中的电荷只要移动就一定形成电流
B.
绝缘体不导电，是因为绝缘体中几乎没有电子
C.
绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是
D.
金属能够导电，是因为金属内部有大量的自由电子
有两个阻值不同的定值电阻、，它们的电流随电压变化的I一u图线如图所示。如果、串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I一U图线所在的区域，下列说法中正确的是
??????
A.
R串在Ⅱ区域，R并在Ⅲ区域
B.
R串在Ⅲ区域，R并在Ⅰ区域
C.
R串在Ⅰ区域，R并在Ⅱ区域
D.
R串由在Ⅰ区域，R并在Ⅲ区域
如图所示为电流与电压的关系图像，由此可以判断
A.
B.
C.
D.
无法比较
由欧姆定律可以导出公式，此式可以说明?????
A.
当电压增大2倍时，电阻R增大2倍
B.
当电流增大2倍时，电阻R减小2倍
C.
电阻是导体本身的性质，当电压为零时，电阻阻值不变
D.
当电压为零时，电阻R也为零
如图所示的电路中电阻阻值闭合开关S后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、下列判断中正确的是
A.
B.
C.
D.
物理学习小组完成“伏安法测电阻”的实验后，讨论该电路如图还能完成哪些实验，在如下列出的四个实验中，你认为能完成的是
A.
探究电流与电压的关系
B.
探究电流产生的热量与电阻的关系
C.
探究电流与电阻关系
D.
探究电流产生的热量与电流的关系
小刚同学用如图电路探究“电路中电流跟电阻的关系”。在实验过程中，当他测量完电阻的相关数据替换上一个的电阻后，为了完成上述问题的探究，他应该选取下列操作中的方法是
A.
保持变阻器滑片不动
B.
增加电源电压
C.
将变阻器滑片适当向左移动
D.
将变阻器滑片适当向右移动
如图是、两电阻的图象。将、并联后接入电路，结合图中信息可知
A.
的阻值比的阻值小
B.
通过、的电流相等
C.
的电压比的电压小
D.
的功率比的功率小

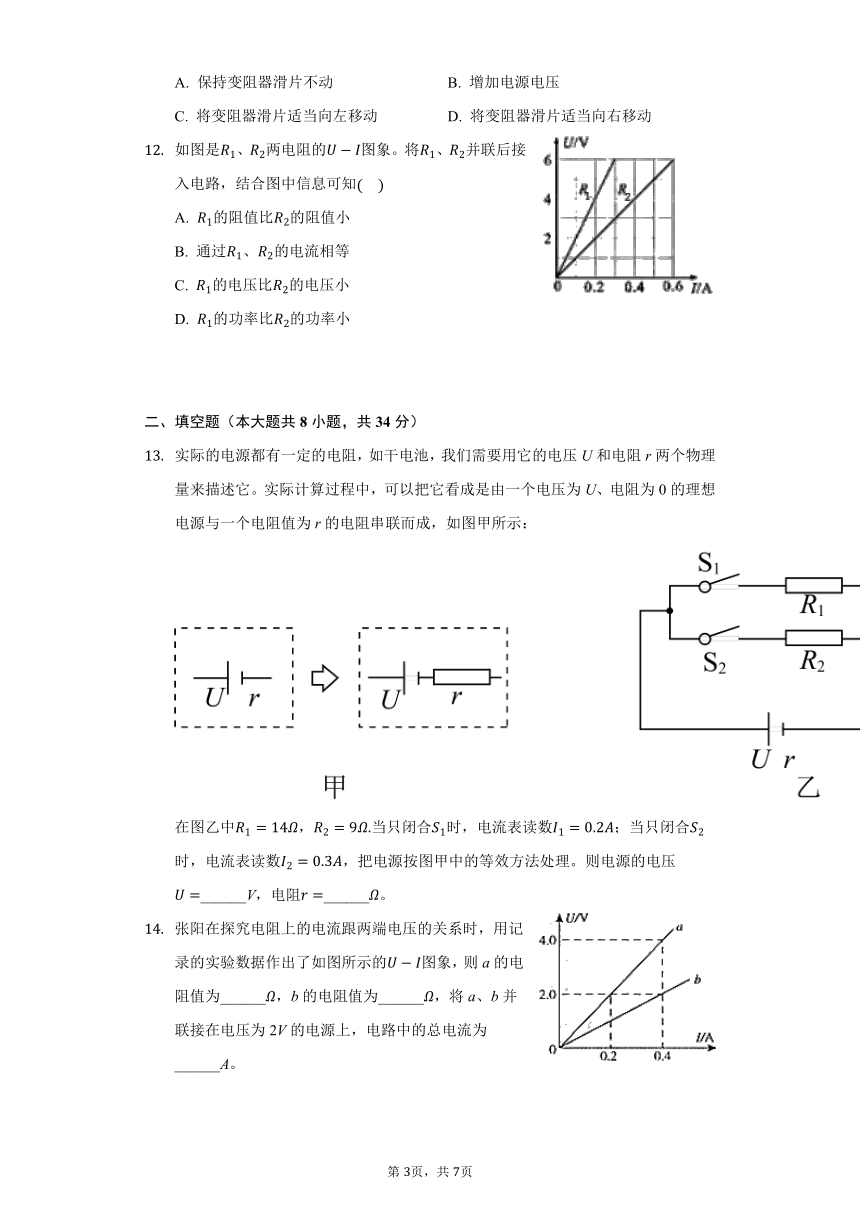

二、填空题（本大题共8小题，共34分）
实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中，当只闭合时，电流表读数；当只闭合时，电流表读数，把电源按图甲中的等效方法处理。则电源的电压______V，电阻______。
张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的图象，则a的电阻值为______，b的电阻值为______，将a、b并联接在电压为2V的电源上，电路中的总电流为______A。
德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压______
，跟导体的电阻______
这就是著名的欧姆定律，用公式表示就是______
．
如图所示，我们实验室使用的电流表是由灵敏电流计和定值电阻并联改装而成的，若想改装成更大量程的电流表，则需要将定值电阻换成阻值更______选填“大”或“小”的定值电阻。
小红用图示电路测量未知定值电阻的阻值，图中R为电阻箱，S为单刀双掷开关可置于“a”或“b”位置，为滑动变阻器。主要实验操作如下：
连接实物，将电阻箱的阻值调至最大；
把开关S接______选填“a”或“b”位置，调节滑动变阻器的滑片后，读出电流表的示数I；
把开关S接另一位置，调节______，使电流表的示数仍为I；
读出______，即可知道的阻值。
两个电阻和串联在电路中，电阻和的电阻之比为4：3，则电阻和的两端电压之比为______；通过和的电流之比为______。
如图是“探究电流与电阻的关系”的电路图。将的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为接下来的操作是：断开开关，将的定值电阻更换为的定值电阻，再将滑动变阻器的滑片P移到最______选填“左”或“右”端，然后闭合开关，移动滑片P，使电压表的示数为______V时，读出电流表的示数。
欧姆定律是由物理学家欧姆在19世纪初期作了大量实验，归纳得出的．欧姆定律的符号表达式是______
，公式中的三个符号是：______
表示电压，单位是伏特；I表示______
，单位是安培；R表示电阻，单位是______
．
三、实验探究题（本大题共3小题，共20分）
小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为、、、。
请根据图甲将图乙所示的实物电路连接完整导线不允许交叉。
小明连好电路后闭合开关，发现电流表无示数，电压表有明显的偏转，电路中可能的故障是__________
A.定值电阻断路??
电流表断路?
电压表短路????
滑动变阻器断路
排除故障后，小明重新进行了实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，
________________________________。
上述实验中，小明用的电阻做完实验后，换阻值为的电阻接入电路，闭合开关，向_______填“A”或“B”端移动滑片，使电压表示数为______V时，读出电流表的示数。
小梦选用2节干电池、开关、导线7根、电流表、电压表、定值电阻探究了通过导体的电流与导体两端电压的关系．
为了能准确得出实验结论，还缺少了一个很重要的器材是______
请你帮他在虚线框中画出实验电路图．
?
实验中小梦将获得的几组数据记录在表中，其中漏填的数据应该为______
分析数据可以得出的结论是______
．
图甲为小红同学设计的“探究电流与电阻关系”的电路图
连接电路时开关应______，并将滑动变阻器的滑片P移至最______选填“左”或“右”端。
当小红同学闭合开关后，发现电流表无示数，而电压表有示数且大小接近电源电压，则电路中出现的故障可能是______，若电流表有示数而电压表无示数，则电路中出现的故障可能是______假设除定值电阻Rx可能发生故障外，其他元件完好。
排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数。当将原来的电阻换成的电阻后，电压表示数如图乙所示。要使电压表示数保持______V不变，应将滑动变阻器的滑片P向______选填“左”或“右”端移动。
四、计算题（本大题共2小题，共20分）
如图1所示电路中，滑动变阻器是规格为“20欧2安”和“5欧3安”中的一个。闭合电键S：
若电阻的阻值为20欧，电流表的示数为安，求：电阻的两端的电压。
在电路中正确连入两个电压表，若用一定值电阻替换，当变阻器连入电路的电阻恰为其最大阻值的一半时，电流表的示数为安，两电压表的示数分别如图、所示。
Ⅰ请判断所选用变阻器的规格是______。
Ⅱ请说明电压表所接的位置并求出对应的电阻的值。
小青在探究电路中的电流与电压的关系时，记录了如下表格中的数据，请你分析表中数据，归纳出电流I与电压U的关系，则电流I与电压U的关系式为______。
4
8
12
16
18
22
