11.2 电路的组成及连接方式课时练习2

11．2电路的组成和连接方式课时练习2
一、填空：
1（10江西）.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是__ __联，原因是它们_____(选填“能”或“不能”)独立工作.

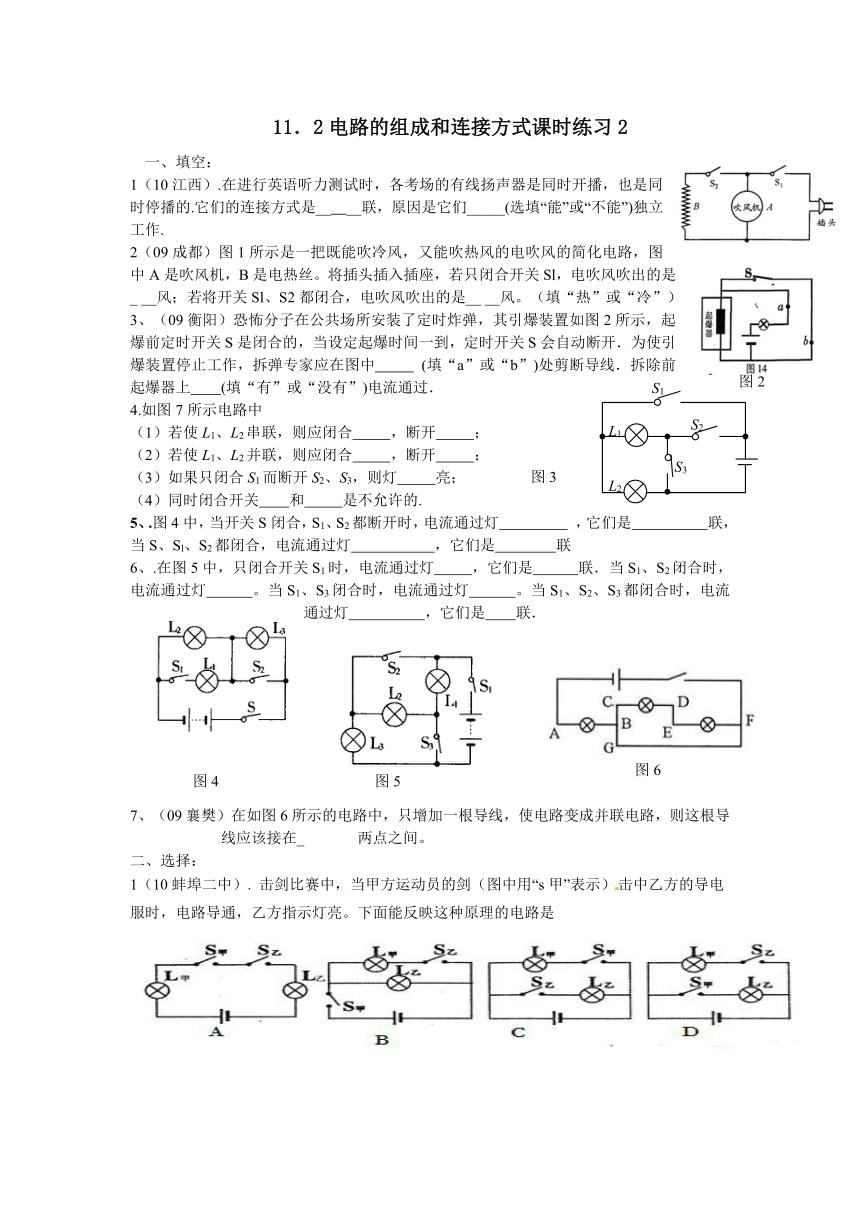

2（09成都）图1所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是_ __风；若将开关Sl、S2都闭合，电吹风吹出的是__ __风。（填“热”或“冷”）
3、（09衡阳）恐怖分子在公共场所安装了定时炸弹，其引爆装置如图2所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中 (填“a”或“b”)处剪断导线．拆除前起爆器上 (填“有”或“没有”)电流通过．
4.如图7所示电路中
（1）若使L1、L2串联，则应闭合 ，断开 ；
（2）若使L1、L2并联，则应闭合 ，断开 ；
（3）如果只闭合S1而断开S2、S3，则灯 亮；
（4）同时闭合开关 和 是不允许的.
5、.图4中，当开关S闭合，S1、S2都断开时，电流通过灯 ，它们是 联，当S、Sl、S2都闭合，电流通过灯 ，它们是 联
6、.在图5中，只闭合开关S1时，电流通过灯 ，它们是 联．当S1、S2闭合时，电流通过灯 。当S1、S3闭合时，电流通过灯 。当S1、S2、S3都闭合时，电流通过灯 ，它们是 联．
7、（09襄樊）在如图6所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在_ 两点之间。
二、选择：
1（10蚌埠二中）. 击剑比赛中，当甲方运动员的剑（图中用“s甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是

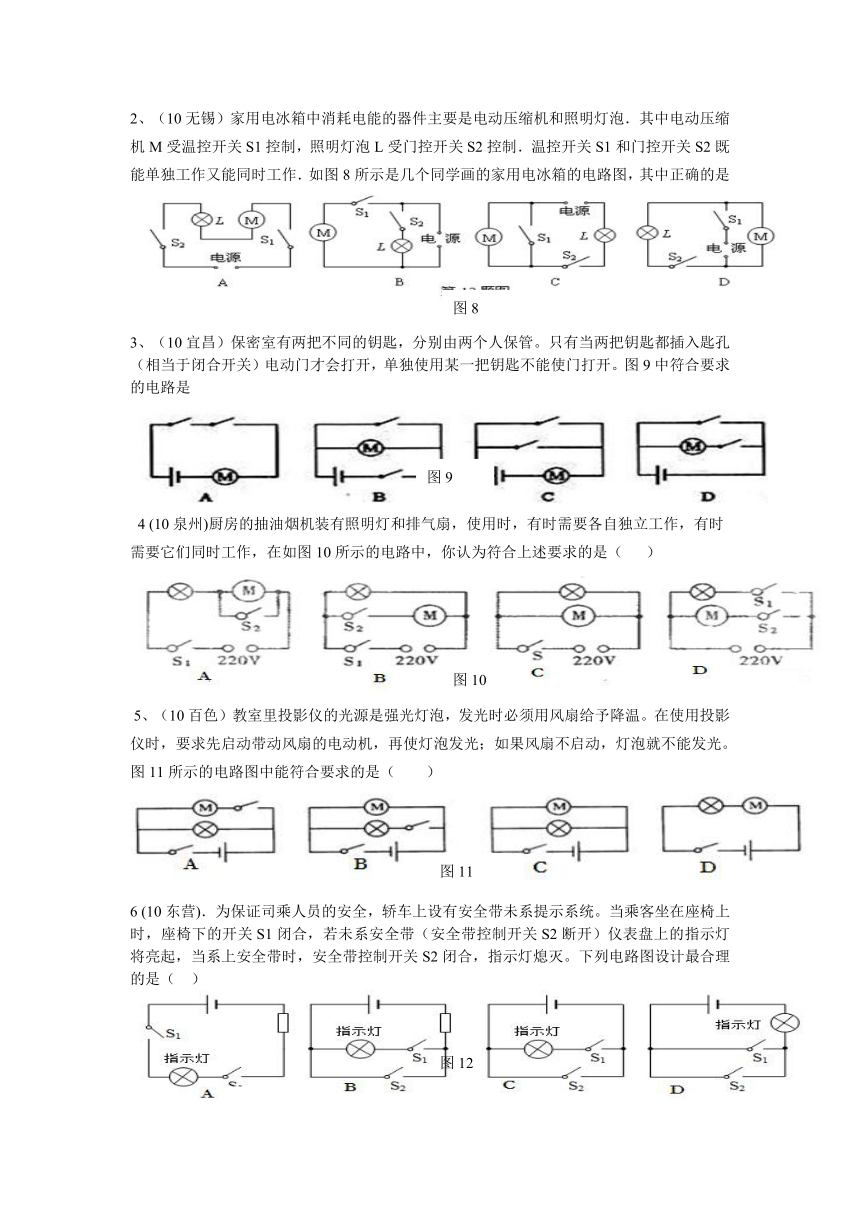

2、（10无锡）家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图8所示是几个同学画的家用电冰箱的电路图，其中正确的是
3、（10宜昌）保密室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。图9中符合要求的电路是
4 (10泉州)厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图10所示的电路中，你认为符合上述要求的是（ ）
5、（10百色）教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图11所示的电路图中能符合要求的是（ ）
6 (10东营)．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。下列电路图设计最合理的是（ ）
7、（08湖南）一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图13所示的电路中，你认为符合上述要求的是

8、（10荆州）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是
9、（10德州） 小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。图15所示四个电路中，能体现该装置工作原理的是
10（08包头）汽车中有如图16所示的电路。电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中,M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时 ( )
A．红．绿灯都亮
B．红、绿灯都不亮
C．红灯亮，绿灯不亮
D．红灯不亮，绿灯亮
11（08威海）电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图17所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是
12，ABCD四盏灯，AB连在同一电路中，当闭合开关，AB二灯均亮；CD二灯连在同一电路中且都亮，当打开开关，只有C灯亮，而D灯熄灭，则它们的连接是 （ ）
A．AB是串联，CD是并联； B．AB是并联，CD是串联；
C．AB可能是串联，CD一定是并联； D．AB一定是串联，CD可能是并联
13．有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路。只闭合其中一个开关时，灯泡发光而电铃不响；只闭合另一个开关时，电铃响而灯泡不亮。若电路工作时，灯泡和电铃互不影响，则当两个开关都断开时，可能出现的情况是（ ）
A．电铃响，灯泡亮 B．电铃响，灯泡不亮
C．电铃不响，灯泡亮 D．电铃不响，灯泡不亮
三、作图与实验题
1、按照图18中所示电路图，连接实物图。
2．某医院要安装一种传呼电铃，使各病床的病员均可单独呼叫。只要一按床头的开关，医生值班室的电铃就响，且与该病床相对应的指示灯就亮，请画出图19正确的连接方法。
四、设计：
1．小明和父母三人想采用投票的方式决定“五一”黄金周是否外出旅游。如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用了三个开关、两节干电池和一个小灯泡制作一个投票机，三人各自控制一个开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求画出此投票机的设计电路（请在开关旁注明控制人）。
2．给你下列器材：一个低压电池组、一只灯泡、一只开关、一只电铃和若干细导线．请你设计一个自动放养奶牛的装置图．要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现．
3某电路中有一个封闭的电路盒(图13)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图。
4、（1）小明在实验室里看见老师的示教板上面有两个小灯座，每个灯座上安装一个灯泡，且两个灯泡都发光，小明想知道两个灯泡到底是串联还是并联，于是小明没有用任何仪器，也没有看示教板背面的连线，他采用了一个很简单的方法就知道了结果，那么你知道他是如何做的吗？
（2）小明按照串联电路图正确的将两个灯泡串联起来，当将开关闭合后，却发现两个灯泡都不峦，于是他请教老师该怎么办？老师告诉他有一只灯泡坏了，然后给了他一根导线，叫他自己的去判断哪一只灯泡坏了，你知道下面小明应该怎么去做吗？
（3）小明学习完连接串联电路和并联电路后，感觉很有兴趣，于是回家后他又用两节1号电池，一只小灯泡和一个开关连接起来自制了简易台灯，可是当他断开开关时，灯泡却能正常发光，而当闭合开关时，灯泡却又熄灭了，你能帮助他找出故障的原因吗？并画出电路图加以说明。
11.2探究简单电路课时练习2参考答案
一、填空：
1、并 能 2、冷 热 3、a 没有 4、（1） S1各S3 （2）S1各S3 S2
（3）L2 （4）S2、 S3 5、L2、L3 串联 L1、L2 并联
6、 L1、L2、L3 串联 L3 L1 L1、L2、L3 并联
7、A、D之间或A、E之间
二、选择：
1、D 2、B 3、A 4、D 5、B 6、B
7、D 8、D 9、D 10、D 1 1、C 12、C 13、D
三、作图：
1、
2、
四、设计：
1
2、
3、4略
