九年级物理全册第十五章电流和电路第4节电流的测量教学课件 (35张ppt)+素材

(共35张PPT)
第十五章
电流和电路
15.4
电流的测量

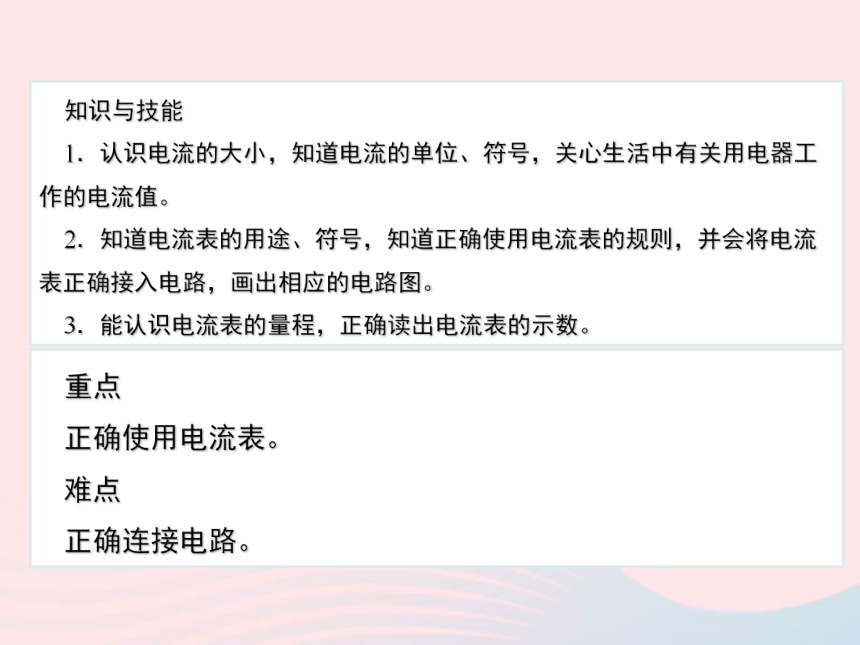

知识与技能
1．认识电流的大小，知道电流的单位、符号，关心生活中有关用电器工作的电流值。
2．知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路，画出相应的电路图。
3．能认识电流表的量程，正确读出电流表的示数。
重点
正确使用电流表。
难点
正确连接电路。
闭合开关，灯泡发光。如果用手摸灯泡，还会感觉到热，这说明电路中通有电流时会产生各种效应，如给灯泡通电后，灯丝会发热，热到白炽状态就会发光，这叫电流的热效应，除此之外，电流还有磁效应和化学效应等.本来电流是看不见、闻不出、听不到的，但我们可以利用电流产生的效应来认识它、研究它.

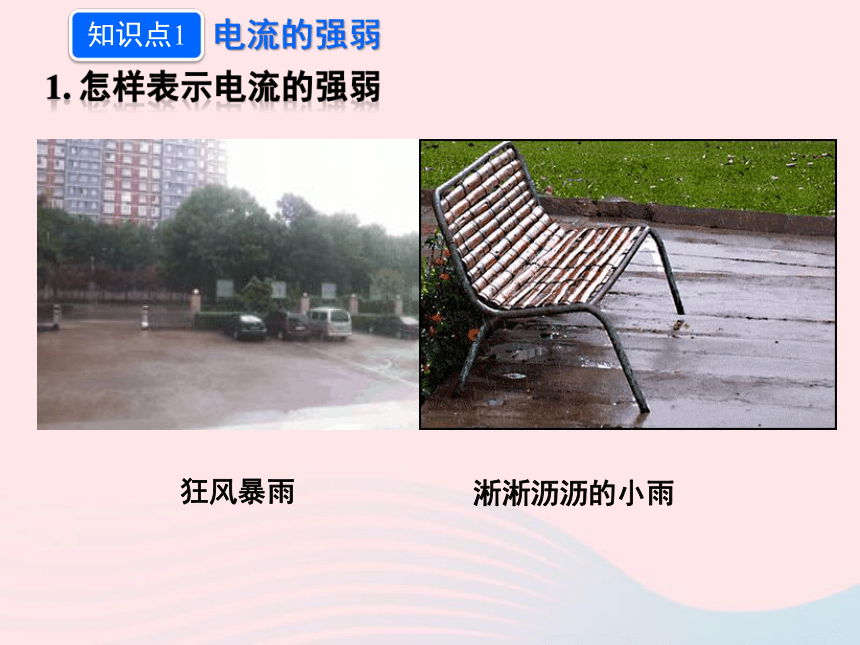

知识点1
电流的强弱
狂风暴雨
淅淅沥沥的小雨

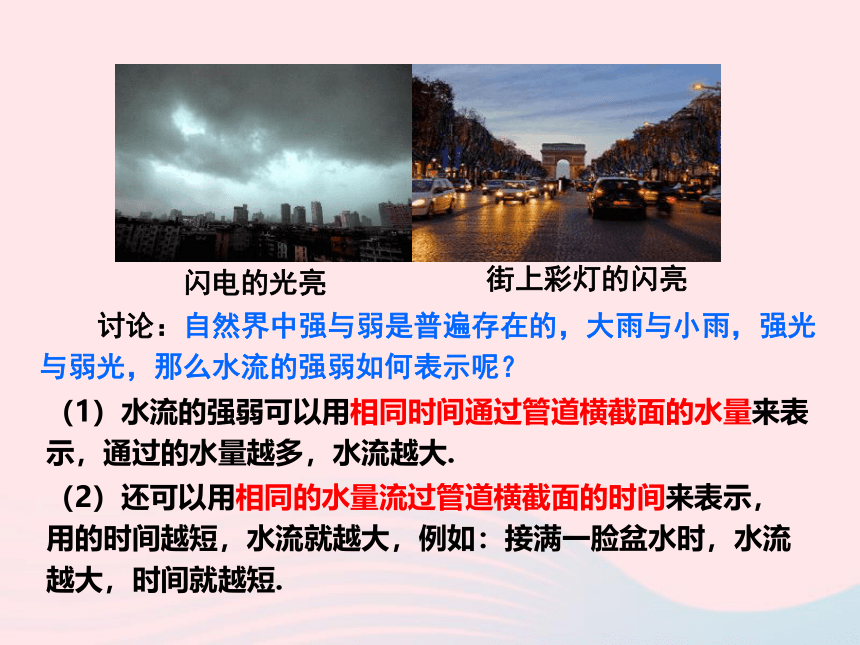

闪电的光亮
街上彩灯的闪亮
讨论：自然界中强与弱是普遍存在的，大雨与小雨，强光与弱光，那么水流的强弱如何表示呢？
（1）水流的强弱可以用相同时间通过管道横截面的水量来表示，通过的水量越多，水流越大.
（2）还可以用相同的水量流过管道横截面的时间来表示，用的时间越短，水流就越大，例如：接满一脸盆水时，水流越大，时间就越短.

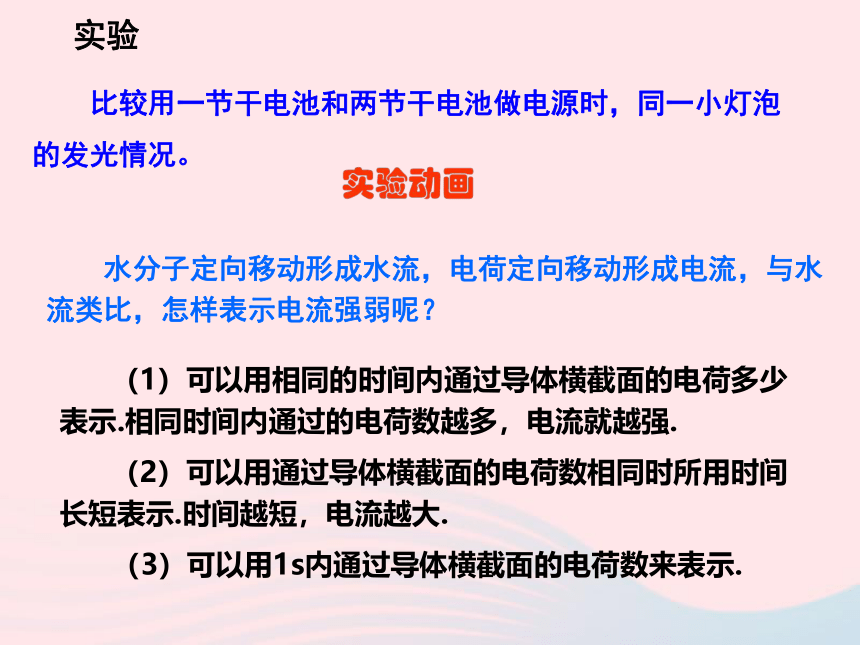

实验
比较用一节干电池和两节干电池做电源时，同一小灯泡的发光情况。
水分子定向移动形成水流，电荷定向移动形成电流，与水流类比，怎样表示电流强弱呢？
（1）可以用相同的时间内通过导体横截面的电荷多少表示.相同时间内通过的电荷数越多，电流就越强.
（2）可以用通过导体横截面的电荷数相同时所用时间长短表示.时间越短，电流越大.
（3）可以用1s内通过导体横截面的电荷数来表示.

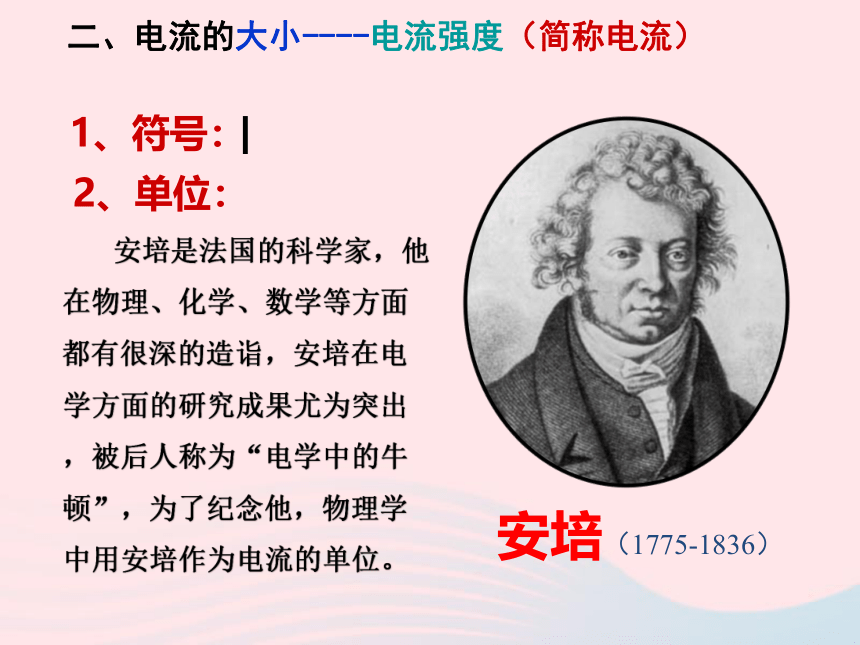

二、电流的大小----电流强度（简称电流）
1、符号：
I
2、单位：
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
二、电流的大小----电流强度（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
?Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103
?Ａ
1、符号：
I
2、单位：
电流相邻两单位之间都是1000进率关系。

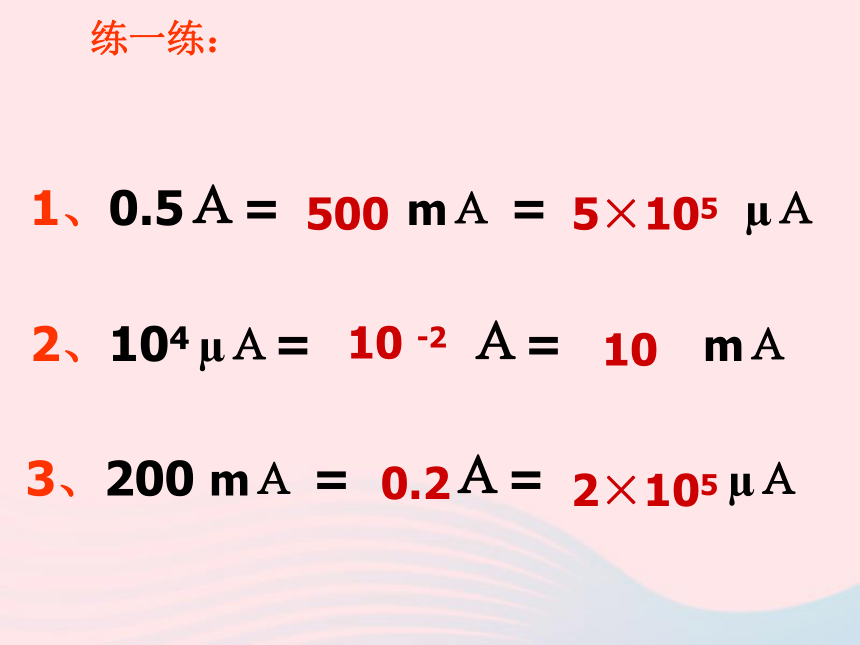

练一练：
1、0.5Ａ=
mＡ
=
?Ａ
500
5×105
3、200
mＡ
=
Ａ=
?Ａ
0.2
2×105
2、104
?Ａ=
Ａ=
mＡ
10
-2
10

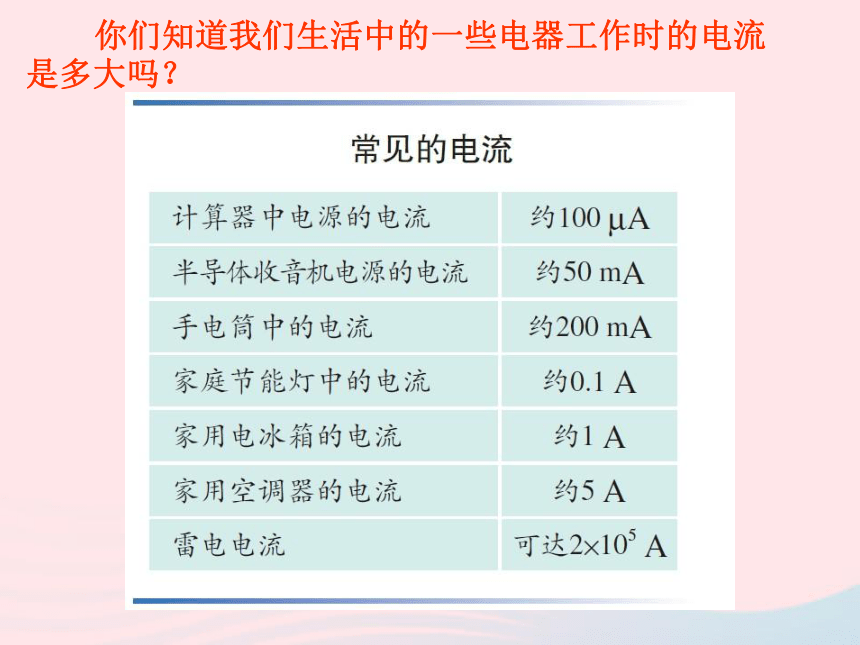

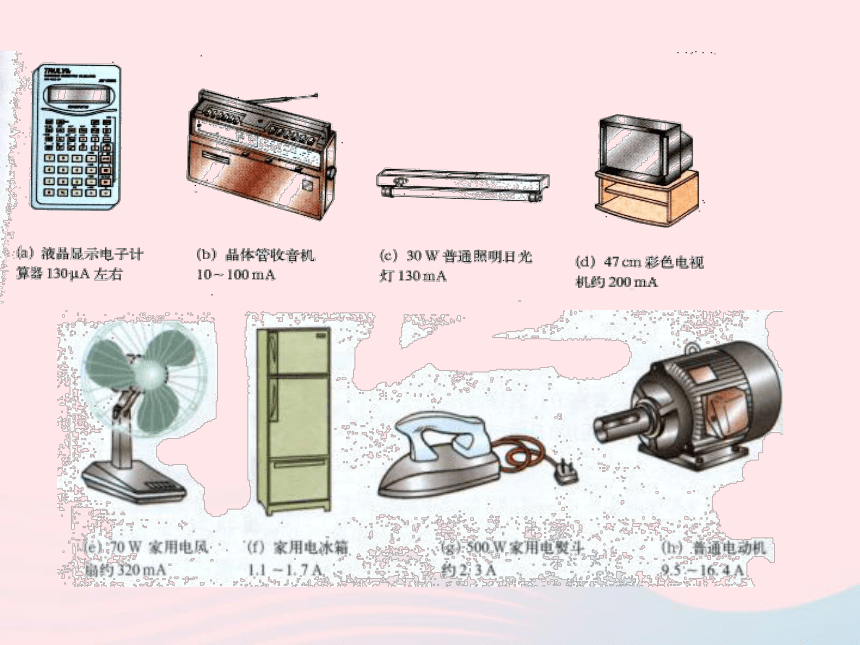

你们知道我们生活中的一些电器工作时的电流是多大吗？
6

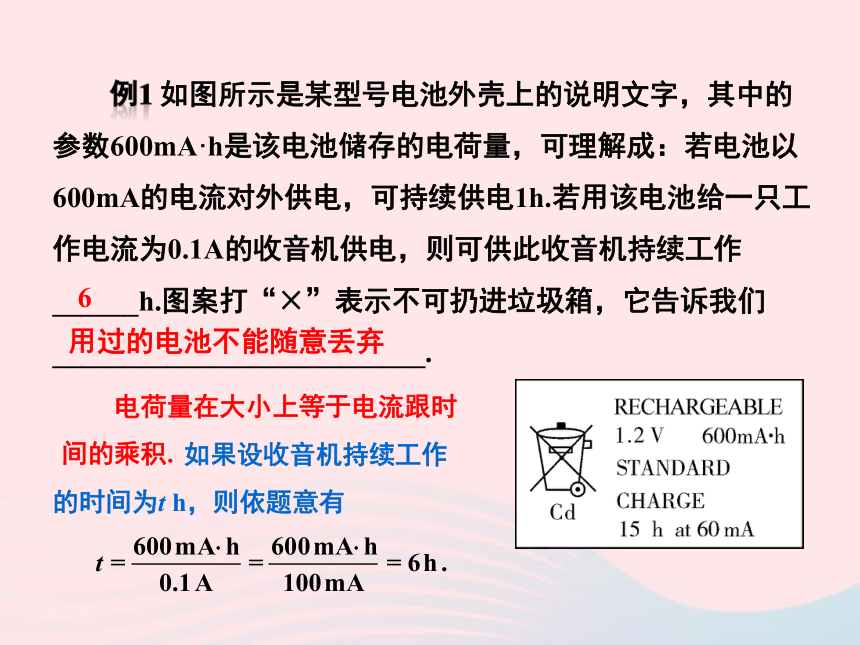

用过的电池不能随意丢弃
电荷量在大小上等于电流跟时间的乘积.
如果设收音机持续工作的时间为t
h，则依题意有
怎么办？
从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。
用测量电流的仪器
你知道刚才灯泡发光的两个电路中电流分别是多大吗？
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6
A
量程为0～3
A
电流表——测量电流的仪器。
A
+
－
电流表的电路符号
知识点2
电流的测量——电流表
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
每一大格是0.2A，每一小格是0.02A。
每一大格是1A，每一小格是0.1A。
3.如何用电流表测通过电路中的电流？
使用时应该注意什么？
+
-
+
电流表使用不当，容易烧坏。
用电流表测电流
电流表的使用规则总结
①电流表必须串联在电路中；
②“＋、－”接线柱的接法要正确；
“＋”流入“－”流出
③被测电流不能超过电流表的量程；
④绝对不允许不经过用电器而把电流表接在电源的两极。
如果无法预先估计被测电流大小，怎么办？
先用最大量程试触。
如果指针偏转太小，再使用较小的量程。
如果指针偏转超出量程，则改用更大量程的电流表
电流表读数步骤
第一步：确定量程
第二步：先读大格
第三步：再读小格
视频：电流表读数练习
（1）画出实验电路图；
（2）按电路图连接实验器材；
（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
实验1
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
想一想，两次电流表的示数相同说明什么？
量程“0~3A”
电流表指针偏转幅度较小，读数不精确
小于
0.6A
电流值大约为0.30A左右
换用小量程
流过某手电筒小灯泡的电流大约是0.25A，等于
毫安？某半导体收音机电池的供电电流最大可达120mA，等于
安。
250mA
0.12A
2.画线连接下面的实物图，使小灯泡能正常发光并且电流表能够测出流过小灯泡的电流（估计为0.1~0.3A）
3.图中电流表的读数各是多少安？
甲：0.30A
乙：0.58A
丙：1.40A
4.
下列各图能正确测量通过灯L1电流的电路是（
）
丙丁
　　1.请读出下列电流表的示数。
0.58
A
1.4
A
巩固提高
　　2.以下电路中，电流表连接方法正确的是（
）
A
A
A
A
B
A
A
C
D
　3．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
L2
L1
A2
A1
　4.根据所给电路图连接实物图。
L2
L1
A1
A2
　5.开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
答案：甲图接法会烧坏电流表
电流表并联在灯泡的两端
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行校零
电流表的量程选择太大
一、电流的大小----电流强度（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
?Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103
?Ａ
1、符号：
I
2、单位：
本节小结知识
二、
电流表
1.电路中电流的大小可用________来测量.
电流表
2.电流表的符号是
3.电流表的读数方法:
A
确定量程----先读大格----再读小格
电流表的正确使用方法
3、正确选择量程。
1、电流表必须串联在被测电路中
2、使电流从电流表的正接线柱流进,从负接线柱流出
4、绝对不允许不经过用电器而把电流表直接连到电源两极，否则电流表会被烧毁。
