11.2 电路的组成及连接方式课时练习1

11．2电路的组成和连接方式课时练习1
一、填空题：
1.一个完整的电路是由提供电能的 、消耗电能的 、控制电路通断的 和提供电的流动路径的 四部分组成的.
2. 电池、发电机都是 ，灯泡、门铃、电水壶、电冰霜、电动机都是 ；前类和后类连接方式都是 ；后类之间的连接方式是 。
3.同学们在连接实物电路时，开关应 .任何情况下都绝对不允许不经过 而直接将电源两极连接在一起.
4、 和 是两种最基本的电路连接方式，其中只有一条电流路径的是 联。
5、．在图1中开关S1控制的用电器是 ，开关S2控制的用电器是 ，它们的连接方式是 ．
6．如图2所示，要使L1，L2组成串联电路，应闭合 ，打开 ；要使L1L2组成并联电路，应闭合 ，打开 ；当同时闭合S1S2，电路形成 。
二、选择：
1、在日常生活中，人们常说“开灯”和“关灯”，其物理含义是（ ）
A、开灯是指断开开关，关灯是指闭合开关B、开灯和关灯都是指闭合开关
C、开灯是指闭合开关，关灯是指断开开关D、开灯和关灯都是指断开开关
2、节日的小彩灯，在任何一个灯泡坏了以后，其他灯泡都不能正常工作，则这些小彩灯（ ）
A、一定是串联 B、一定是并联
C、可能是串联，也可能是并联 D、无示判断
3、若用一个开关控制两个电灯，那么这两个电灯的连接方式是 （ ）
A，它们一定是串联 B，它们一定是并联
C，它们可能串联也可能并联 D，无法判断
4、如图3所示，开关S闭合时，可能发生的现象是（ ）
A，L1亮，L2不亮 B，L1的线烧断
C、L1不亮，L2亮 D、电源被烧坏
5．在如下图4所示的四个电路图中，符合电路基本组成条件且连接正确的是
A.甲图 B.乙图 C.丙图 D.丁图
6．图5的四个电路中，与右边实物电路图对应的是（ ）
7、下列电路图6中，两灯泡属并联的是，（ ）
8、在电路中有两盏电灯和一个开关，灯泡正在发光，下列说法正确的是（ ）
A、若断开开关，两灯都不亮，这两灯一定是串联的B、若断开开关，两灯都不亮，这两灯一定是并联的
C、若断开开关，只有一灯亮，这两灯一定是串联的D、若断开开关，只有一灯亮，这两灯一定是并联的
9、（10广安）在图7所示的电路中，闭合开关后两盏灯都能发光的是（ ）
10(10厦门) 一种声光报警器的电路如图8所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A、灯亮，铃一定响 B、铃响，灯一定亮
C、灯亮，铃一定不响 D、铃响，灯一定不亮
三、作图题：
1．根据图9示电路图，画出实物接线图
2、如图10所示，按电路图用笔画线作导线，将元件连接起来
3．给你如图11所示的器材，试按下列要求设计电路图，并按电路图把有关器材连成电路，要求：仅闭合开关S和Sl时，只有铃响；仅闭合开关S和S2时，只有电灯亮；当开关S断开时，所用的用电器都不能工作。

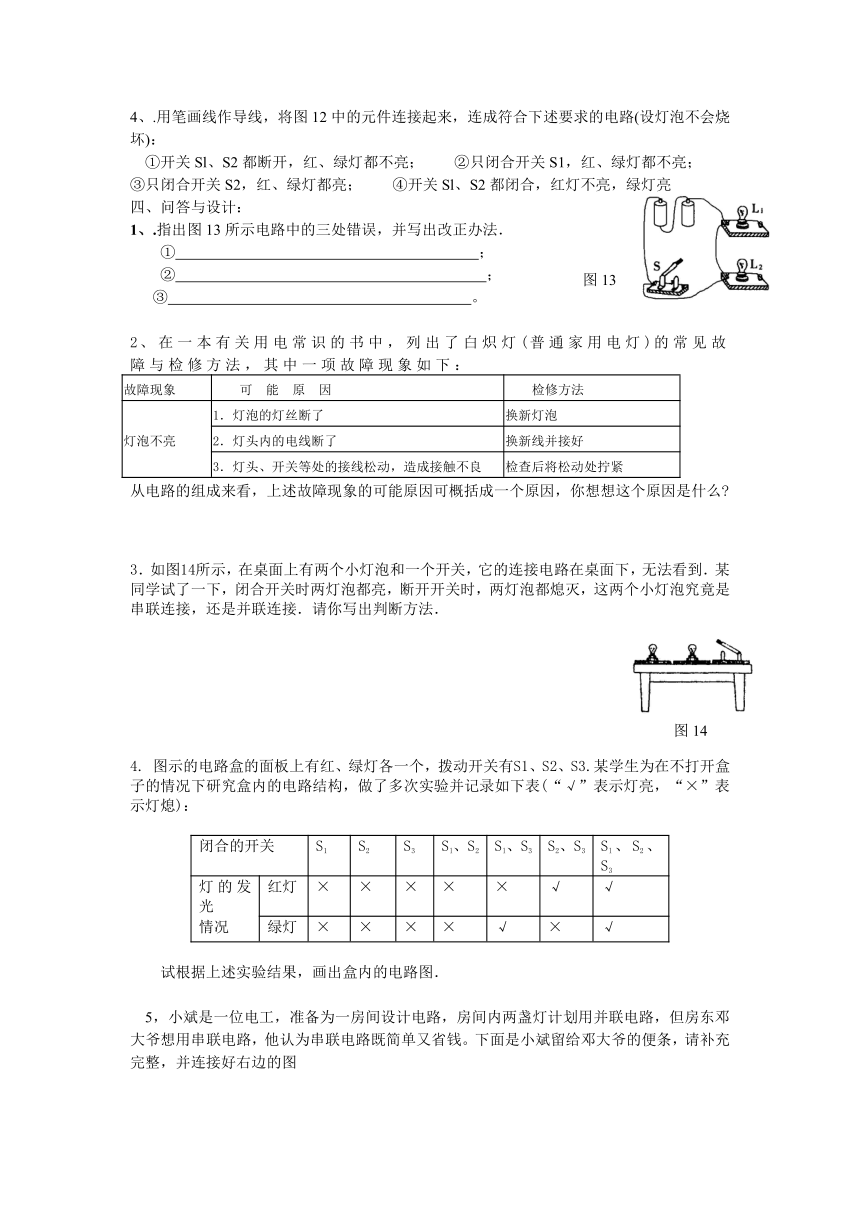

4、.用笔画线作导线，将图12中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：
①开关Sl、S2都断开，红、绿灯都不亮； ②只闭合开关S1，红、绿灯都不亮；
③只闭合开关S2，红、绿灯都亮； ④开关Sl、S2都闭合，红灯不亮，绿灯亮
四、问答与设计：
1、.指出图13所示电路中的三处错误，并写出改正办法．
① ；
② ；
③ 。
2、在一本有关用电常识的书中，列出了白炽灯(普通家用电灯)的常见故障与检修方法，其中一项故障现象如下：
故障现象 可 能 原 因 检修方法
1．灯泡的灯丝断了 换新灯泡
灯泡不亮 2．灯头内的电线断了 换新线并接好
3．灯头、开关等处的接线松动，造成接触不良 检查后将松动处拧紧
从电路的组成来看，上述故障现象的可能原因可概括成一个原因，你想想这个原因是什么
3．如图14所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到．某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联连接，还是并联连接．请你写出判断方法．
4. 图示的电路盒的面板上有红、绿灯各一个，拨动开关有S1、S2、S3.某学生为在不打开盒子的情况下研究盒内的电路结构，做了多次实验并记录如下表(“√”表示灯亮，“×”表示灯熄)：
闭合的开关 S1 S2 S3 Sl、S2 Sl、S3 S2、S3 Sl、S2、S3
灯的发光 红灯 × × × × × √ √
情况 绿灯 × × × × √ × √
试根据上述实验结果，画出盒内的电路图．
5，小斌是一位电工，准备为一房间设计电路，房间内两盏灯计划用并联电路，但房东邓大爷想用串联电路，他认为串联电路既简单又省钱。下面是小斌留给邓大爷的便条，请补充完整，并连接好右边的图
11.2探究简单电路课时练习1参考答案
一、填空题：
1、电源、用电器 、开关 导线 2、电源 用电器 串联 并联 3、断开 用电器
4、串联 并联 5、电铃 电动机 并联 6、S2 、 S1和S3 S1和S3 S2 短路
二、选择：
1、C 2、A 3、C 4、D 5、C 6、C 7、D 8、D 9、B
三、作图题：
1、
2、
3、
4、
四、问答与设计：
1、①两节电池没有串联 正：电池串联 ②两个灯泡没有接入电路 正：改为两个灯并联或串联
③开关没有正确接入电路 电源短路 改正：开关两端接入电路
2、用电器开路
3、拆除一个灯泡，观察另一个灯，如果发光，说明是并联，不发光说明是串联。
4、
5、
图1
图3
图4
图5
图6
图7
图8
图10
图9
图7
图12
图11
图13
图14
邓大爷：
你好！由于
，所以我设计用并联电路。
邓大爷：
你好！由于 串联电路中各用电器之间相互影响，不能正常工作所以我设计用并联电路。
