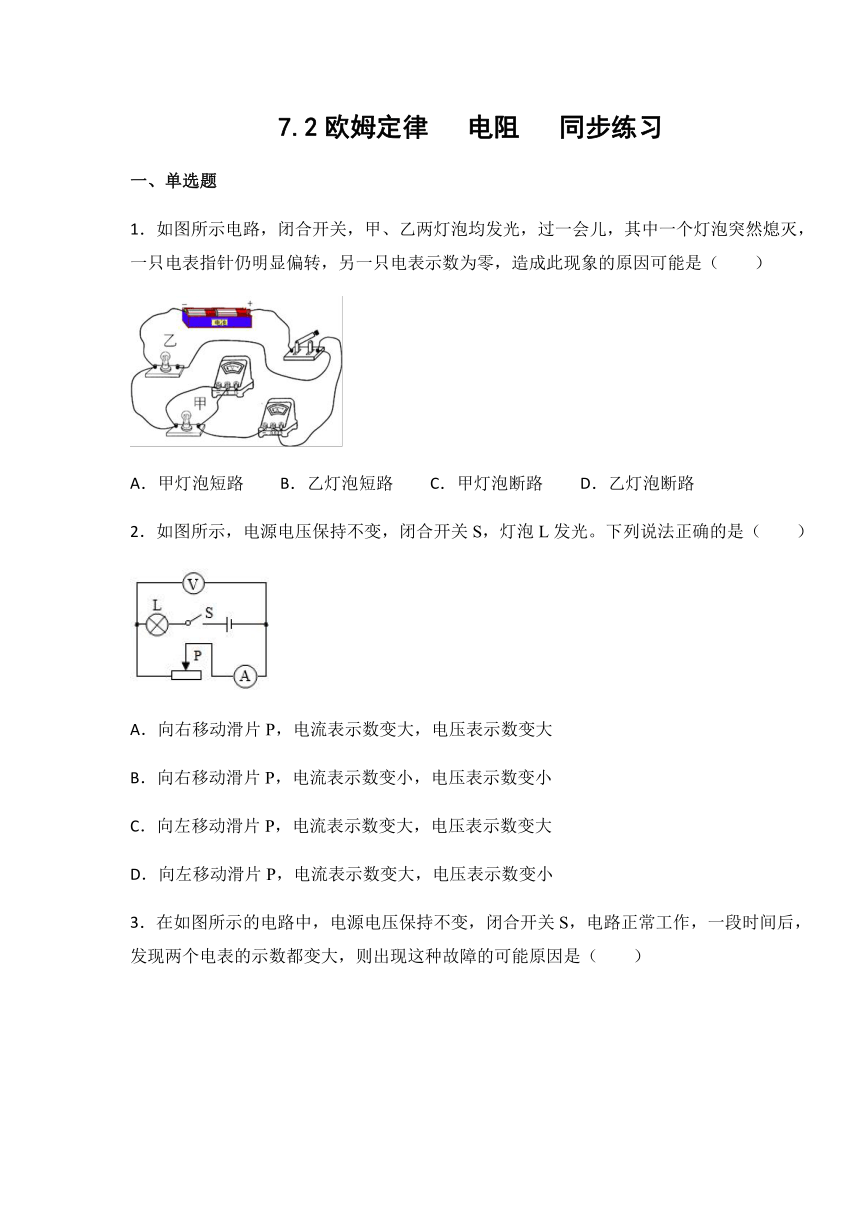

7.2欧姆定律
电阻
同步练习
一、单选题
1．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，一只电表指针仍明显偏转，另一只电表示数为零，造成此现象的原因可能是（ ）
A．甲灯泡短路
B．乙灯泡短路
C．甲灯泡断路
D．乙灯泡断路
2．如图所示，电源电压保持不变，闭合开关S，灯泡L发光。下列说法正确的是（ ）
A．向右移动滑片P，电流表示数变大，电压表示数变大
B．向右移动滑片P，电流表示数变小，电压表示数变小
C．向左移动滑片P，电流表示数变大，电压表示数变大
D．向左移动滑片P，电流表示数变大，电压表示数变小
3．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路
B．R1断路
C．R2短路
D．R2断路
4．在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（
）
A．电流表示数变大
B．电压表示数不变
C．小灯泡亮度变暗
D．电路总电阻变小
5．交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是
A．B．C．D．

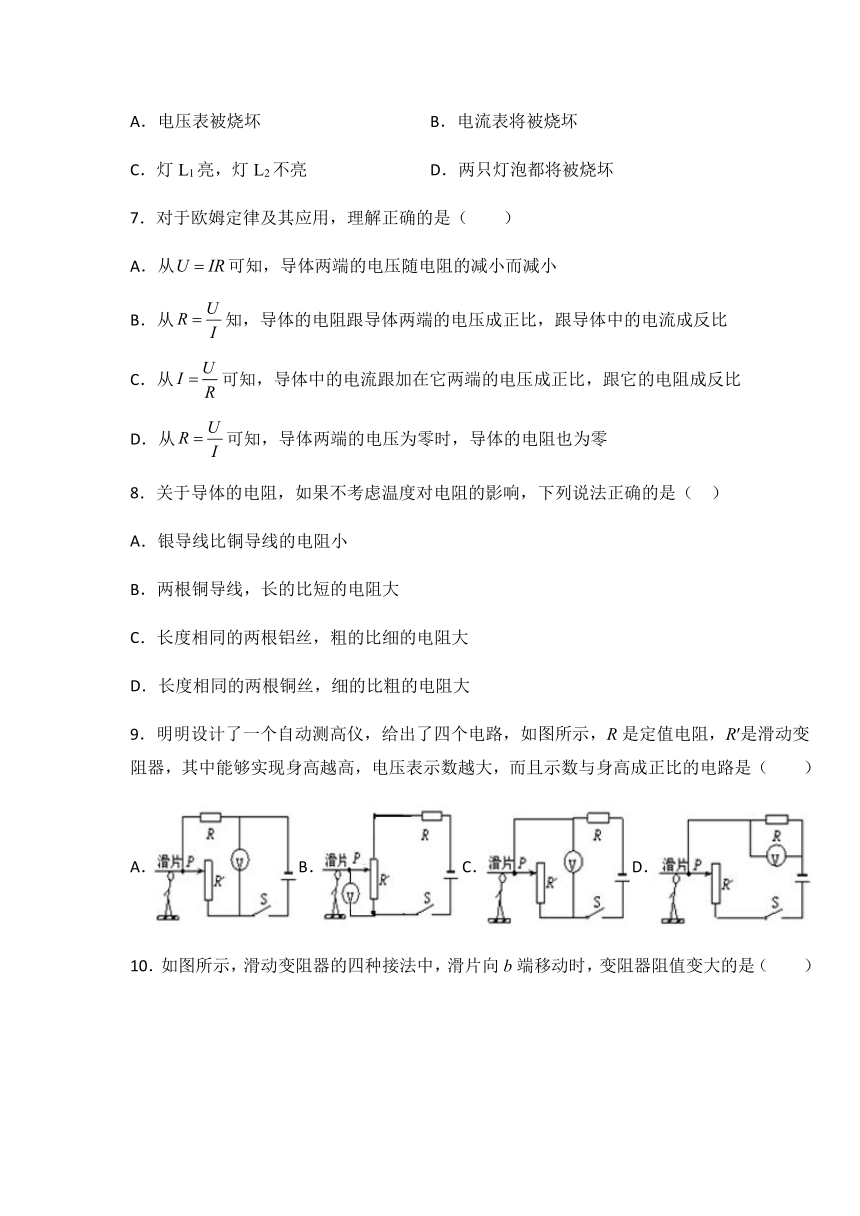

6．如图所示的电路中，当开关S1，S2都闭合时，则
A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮
D．两只灯泡都将被烧坏
7．对于欧姆定律及其应用，理解正确的是（ ）
A．从可知，导体两端的电压随电阻的减小而减小
B．从知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．从可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比
D．从可知，导体两端的电压为零时，导体的电阻也为零
8．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（
）
A．银导线比铜导线的电阻小
B．两根铜导线，长的比短的电阻大
C．长度相同的两根铝丝，粗的比细的电阻大
D．长度相同的两根铜丝，细的比粗的电阻大
9．明明设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大，而且示数与身高成正比的电路是（ ）
A．B．C．D．
10．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．B．C．D．
二、多选题
11．如图所示，、为两根相同的电阻丝，下列说法正确的是（ ）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
12．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（
）
A．A表和V表示数均变大
B．V表和A表的比值不变
C．A表示数变大，V表示数变小
D．A表示数变小，V表示数变大
三、填空题

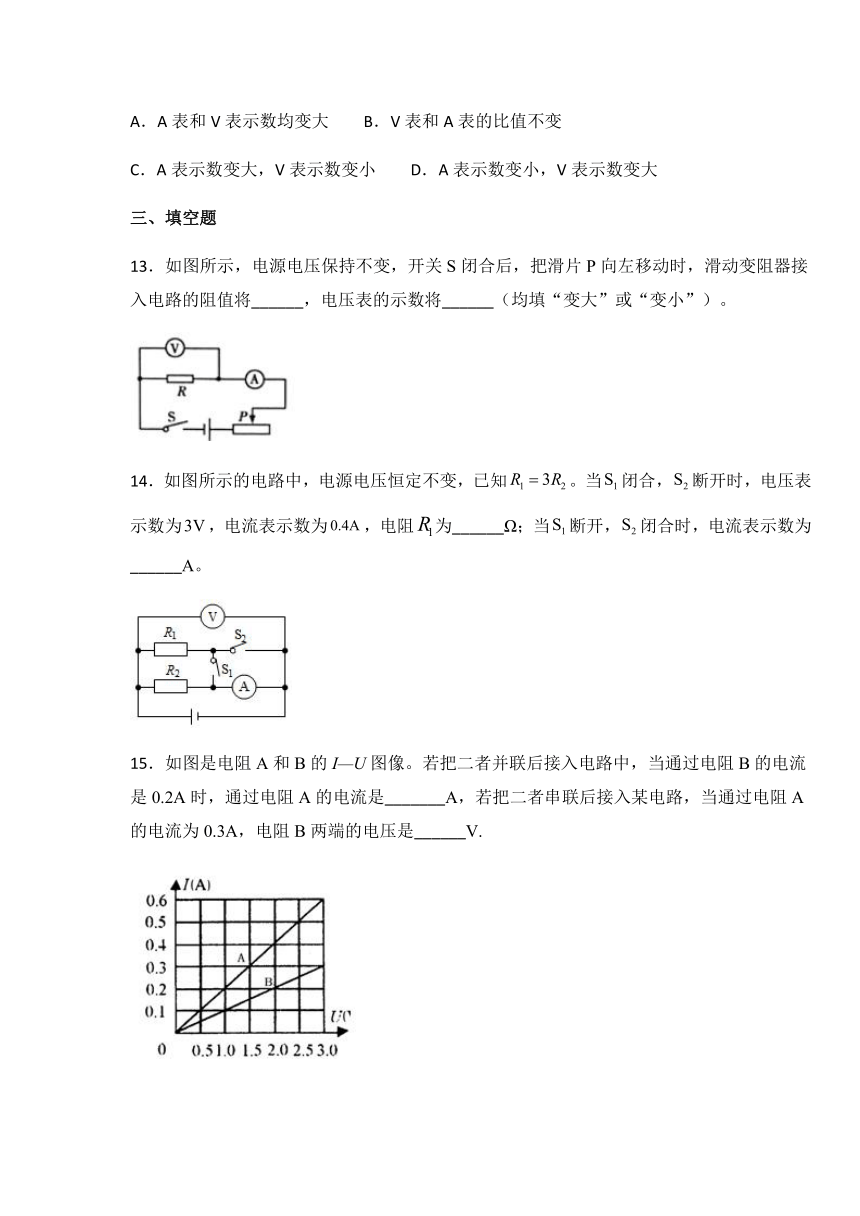

13．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。
14．如图所示的电路中，电源电压恒定不变，已知。当闭合，断开时，电压表示数为，电流表示数为，电阻为______Ω；当断开，闭合时，电流表示数为______A。
15．如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是______V.
16．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻，闭合开关逐渐增大光敏电阻上的光照强度，电表示数变化情况是______。
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
理由：______。
17．如图所示，电源电压不变，当开关闭合时，滑动变阻器的滑片向左移动，则电流表A的示数______，电压表V的示数____。电压表V的示数与电流表A的示数的比值_____。（选填“变大”、“变小”或“不变”）
18．如图所示，只闭合开关时，、是__________（选填“串联或并联”），再闭合，电流表的示数会__________。（选填“变大、变小或不变”）
19．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中,灯泡的亮度__________
（填“变亮”、“变暗”或“不变”），电压表的示数将_________
（填“增大”或“减小”）．
20．如图所示自动测定油箱内油量的装置，油量表是由__________（选填“电压“或“电流”）表改装的。油量表示数越大，表示油箱中的油量越____________（选填“多“或“少”）。
21．将一支铅笔芯接在5V电源两端，测出通过铅笔芯的电流是0.5A，则该铅笔芯的电阻为_________Ω，若将电压增加到10V，铅笔芯的电阻为________Ω。
22．如下图所示的电阻箱的示数为_______Ω。
23．如图表示一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度．当油箱向外输油时，R接入电路的电阻_________；油量表的示数_________（填“变大”、“变小”或“不变”）．
24．如图为旋转式变阻器的结构图，黑色部分为电阻线，a、b、c为三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变暗，则应连接接线柱______（选填“a、b”、“b、c”或“a、c”）和灯泡______联后接入电路中。
25．小明利用如图所示的电路进行实验，电源为两节新的干电池，①、②、③是三个电表（分别为电压表和电流表）．闭合开关S．灯L1与L2并联，电路中________是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算：此时通过L1的电流为________A，L2的电阻为________Ω．
26．在测量电阻Rx阻值的实验中，测得通过电阻Rx的电流为0.5A，此时与电阻Rx并联的电压表的示数如图所示，则电压表的示数为______V，电阻Rx的阻值为______Ω。
参考答案
1．C
2．D
3．C
4．B
5．A
6．B
7．C
8．D
9．B
10．C
11．AD
12．AB
13．变小
变大
14．30
0.3
15．0.4
3
17．变大
变大
不变
18．串联
变大
19．不变
减小
20．电流
多
21．10
10
23．变大
变小
24．a、b
串
25．②
0.3
15
26．2.5
5
