浇不灭的蜡烛
魔术揭秘
4.3
平面镜成像

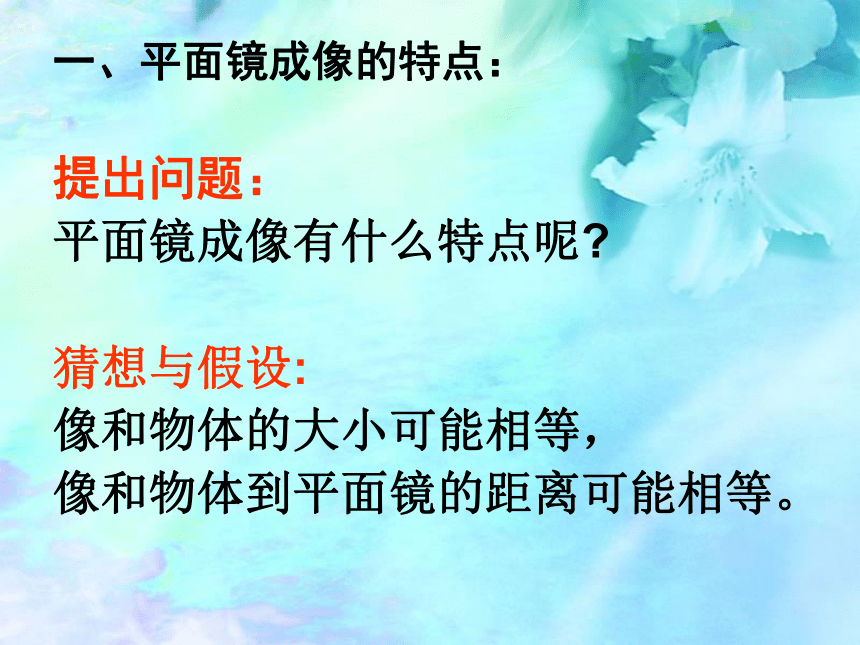

一、平面镜成像的特点：
提出问题：
平面镜成像有什么特点呢?
猜想与假设:
像和物体的大小可能相等，
像和物体到平面镜的距离可能相等。
设计演示实验
用一块较薄的玻璃板作为平面镜，点燃的蜡烛在平面镜前成像，把一支完全相同，没有点燃的蜡烛放在平面镜的另一侧，使之与像重合，(实验方法：等效替代法)观察物、像到镜面的距离关系和物的大小关系，改变点燃蜡烛镜面的距离，重做几次试验，多次测量。
次数
物体到镜面的距离/cm
像到镜面的距离/cm
像与物的大小比较
1
2
3

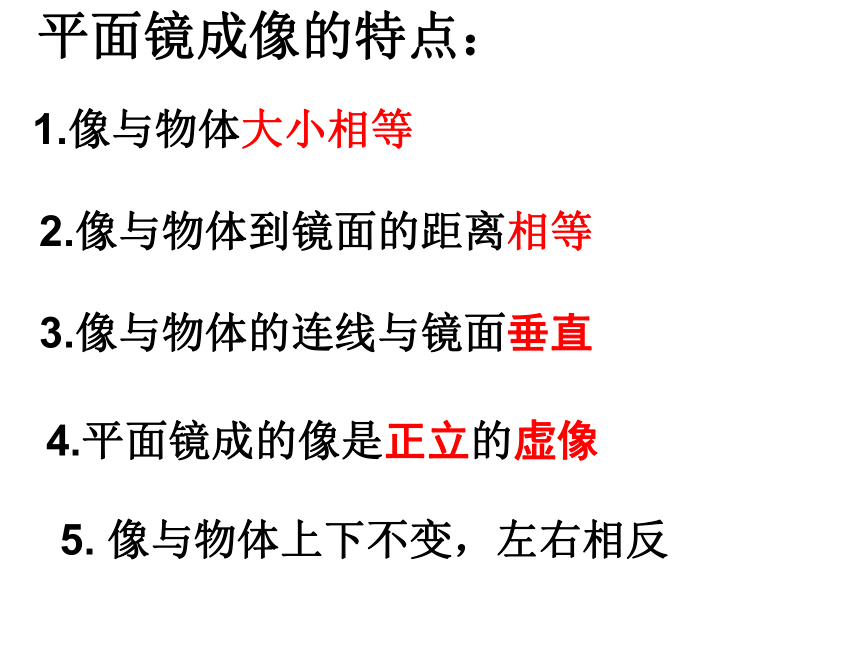

平面镜成像的特点：
1.像与物体大小相等
2.像与物体到镜面的距离相等
3.像与物体的连线与镜面垂直
4.平面镜成的像是正立的虚像
5.
像与物体上下不变，左右相反
平面镜成虚像的原理
S
S’
O

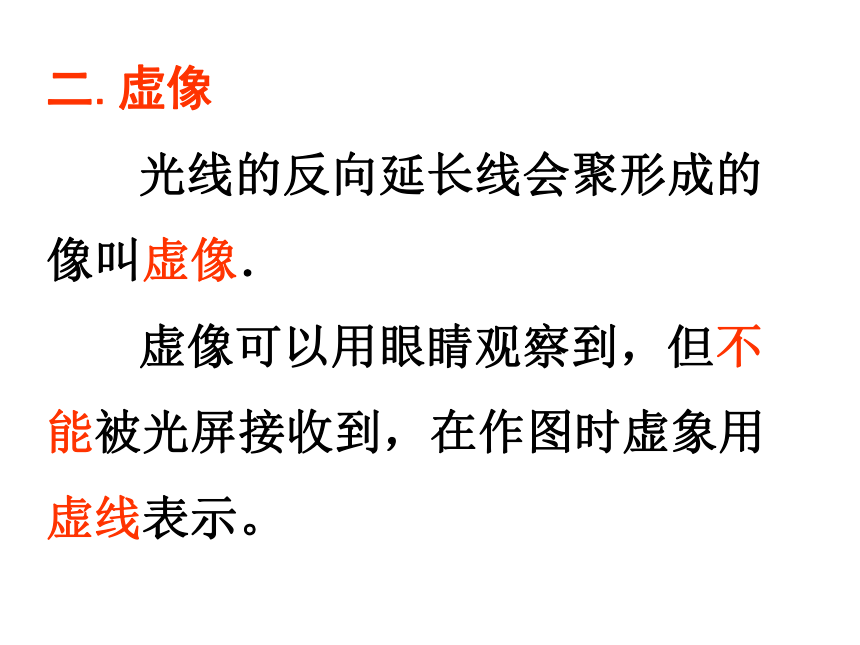

二.虚像
光线的反向延长线会聚形成的像叫虚像．
虚像可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。

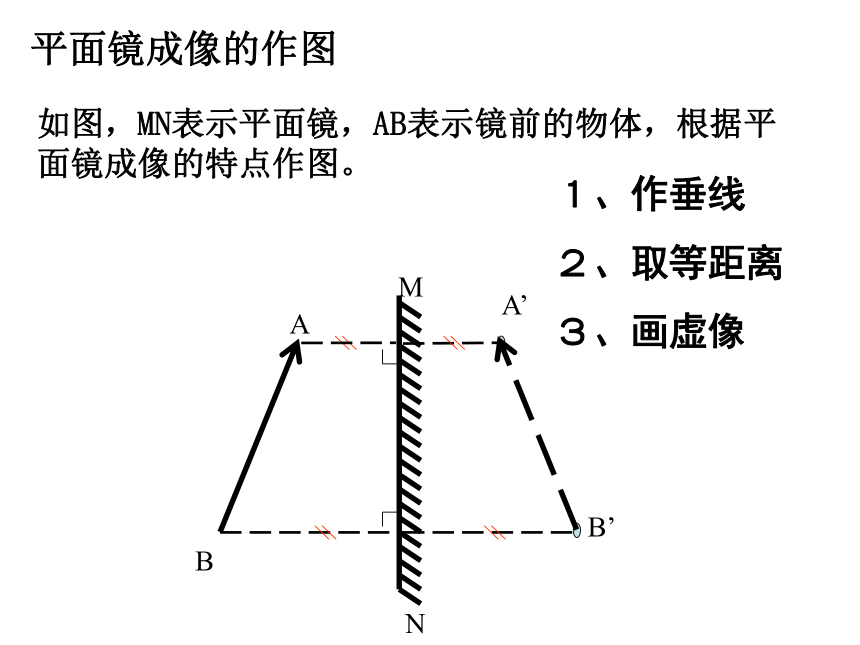

平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像

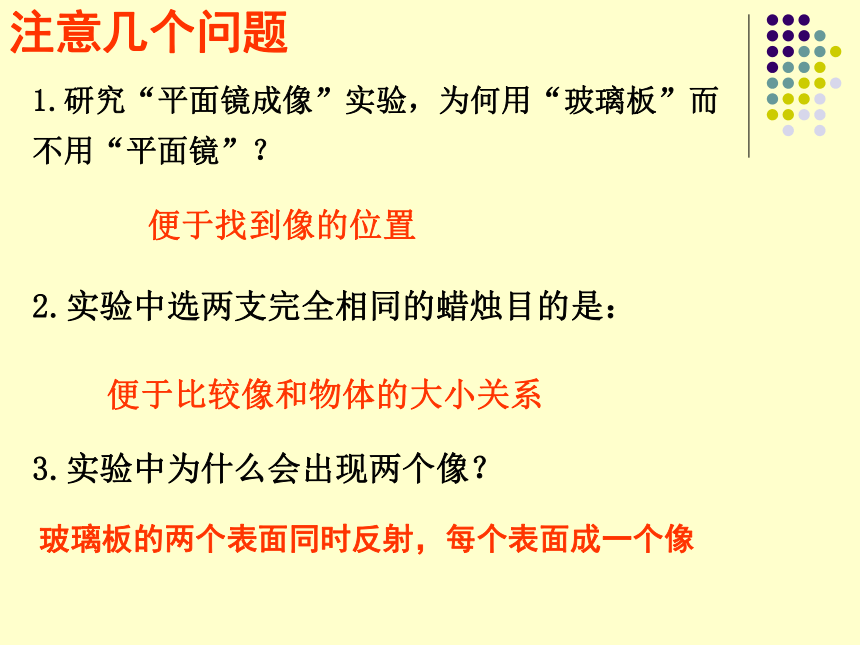

1.研究“平面镜成像”实验，为何用“玻璃板”而不用“平面镜”？
注意几个问题
便于找到像的位置
2.实验中选两支完全相同的蜡烛目的是：
便于比较像和物体的大小关系
3.实验中为什么会出现两个像？
玻璃板的两个表面同时反射，每个表面成一个像
6、试验进行多次的目的：
5、实验中玻璃板没有竖直放置会出现什么情况？
可能找不到像
使实验结论更具有普遍性
7.实验中是用刻度尺的目的：
测量像和物到玻璃板的距离的关系
4.实验中是选厚还是薄的玻璃板？
选薄的，使所成的两个像基本重合
8.实验中环境较暗还是较亮好？
较暗点好
2、成像
三、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
平面镜成像的应用：
舞蹈演员发现自己的姿势
牙医看清别人牙齿的背面
课堂练习：
1、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子
(
)
B．山的实像
C．山倒立的虚像
D．山正立的虚像
D
A
B
C
D
C
2、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？
（
）
3、小丑在平面镜中的像，图中正确的是（
）
A
B
C
D
A
4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（
）。
A、7:25
B、6:35
C、5:25
D、4:35
D
5、人向平面镜走近时，他在镜中的像将：（
）
A、变大
B、
变小
C、不变
C
A
B
C
D
6、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（
）
C
7、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大
的虚像
1.5
4
不变
8、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
(
)
(
)
(
)
(
)
光的直线传播
光的反射
光的直线传播
光的反射
四.凸面镜和凹面镜
1.凸面镜对光线有
作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有
作用
会聚
可以把平行的光
会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
应用：
1.下面不是利用凹面镜的是(
)
A.汽车观后镜
B.太阳灶
C.手电筒的反光装置
D.探照灯的反光装置
A
课堂练习：
1、平面镜成像的特点是：物体在平面镜里成的像是
像，像和物的大小
，它们的连线跟镜面
，它们到镜面的距离
。
2、人站在竖直放置的平面镜前3米处，他在镜中的像距他有
米，如果他向平面镜靠近，则他在平面镜中所成的像的大小将
。
3、我们在河边看到树木和建筑物的“倒影”和立竿见影的“影”，前者是由
引起的，后者是
由
引起的。
4、作出物体在平面镜的虚像。
虚
相等
垂直
相等
6
不变
光的反射
光的直线传播
