人教版八年级物理上5.3凸透镜成像规律课件(共37张PPT)

(共37张PPT)
六镜观人生
用放大镜看别人的优点；
用显微镜看自己的缺点；
用透视镜看内在的欲望；
用广角镜看社会的美好；
用望远镜看未来的愿景；
用凹凸镜看人生的起伏。

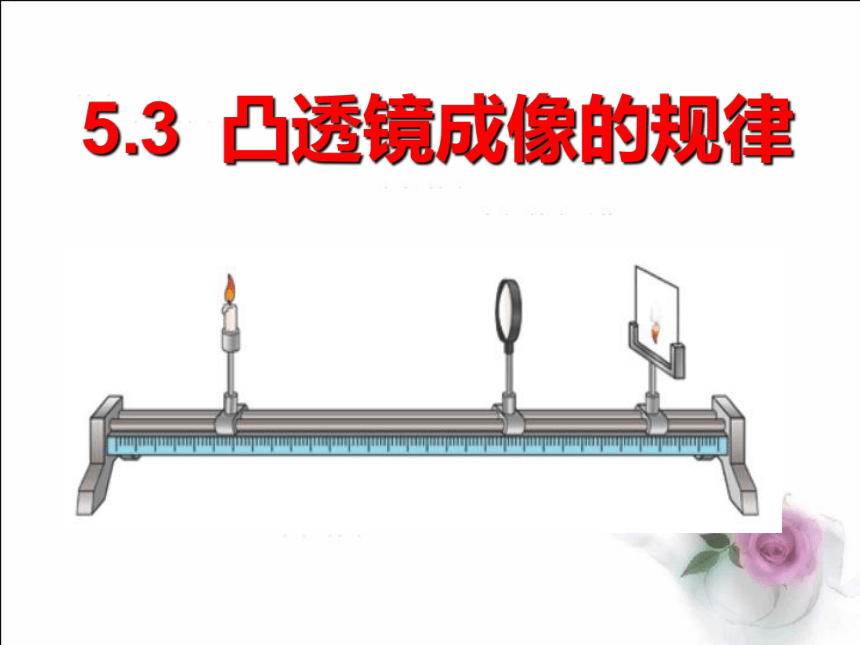

5.3
凸透镜成像的规律

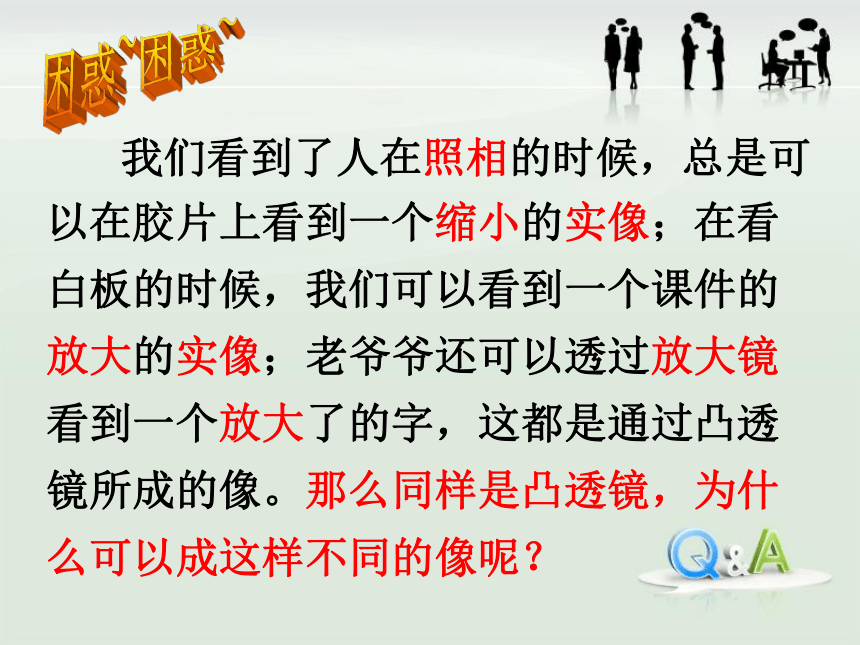

我们看到了人在照相的时候，总是可以在胶片上看到一个缩小的实像；在看白板的时候，我们可以看到一个课件的放大的实像；老爷爷还可以透过放大镜看到一个放大了的字，这都是通过凸透镜所成的像。那么同样是凸透镜，为什么可以成这样不同的像呢？
困惑~

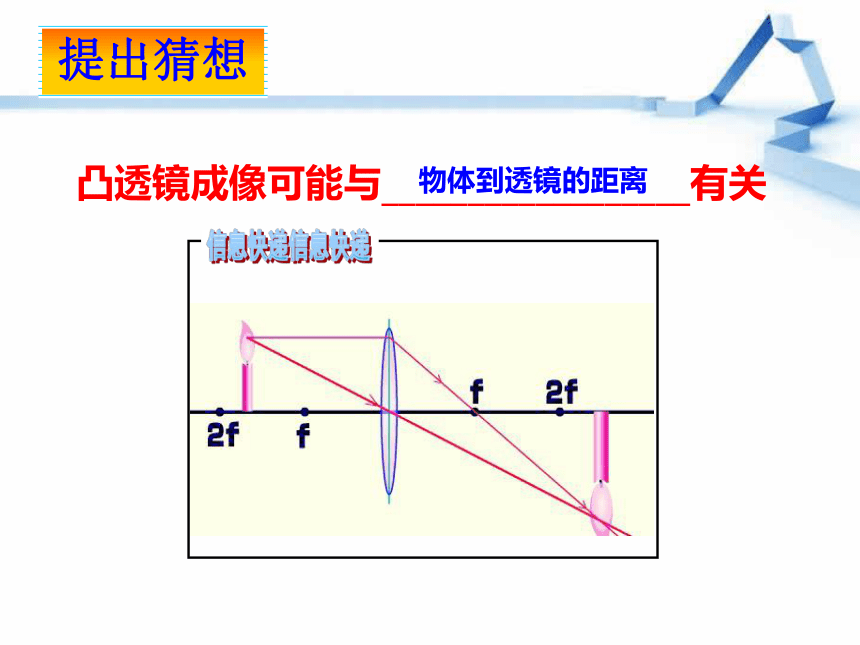

提出猜想
凸透镜成像可能与__________________有关
物体到透镜的距离
物体到透镜的距离简称为物距(u)
像到透镜的距离简称为像距(v)
信息快递

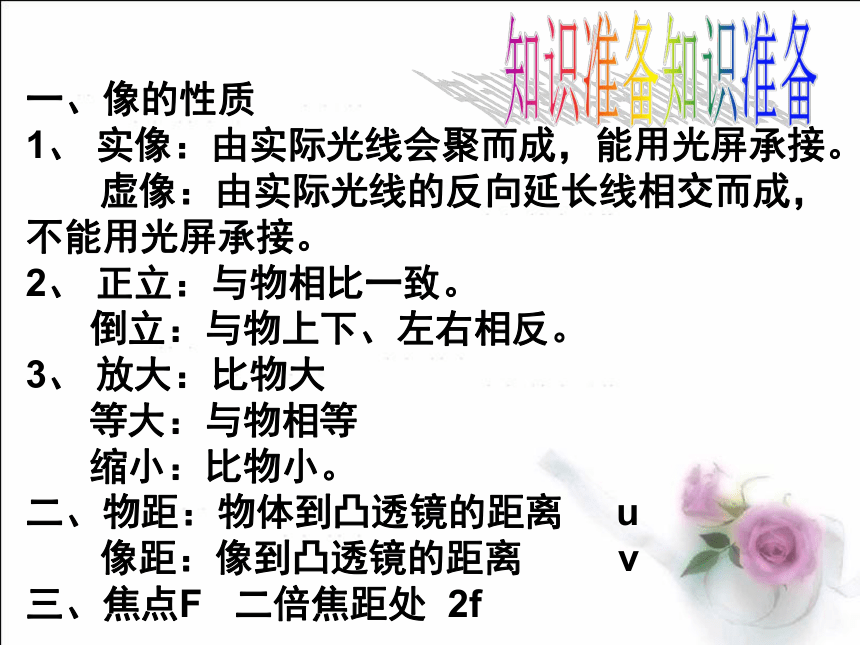

一、像的性质
1、
实像：由实际光线会聚而成，能用光屏承接。
虚像：由实际光线的反向延长线相交而成，不能用光屏承接。
2、
正立：与物相比一致。
倒立：与物上下、左右相反。
3、
放大：比物大
等大：与物相等
缩小：比物小。
二、物距：物体到凸透镜的距离
u
像距：像到凸透镜的距离
v
三、焦点F
二倍焦距处
2f
知识准备

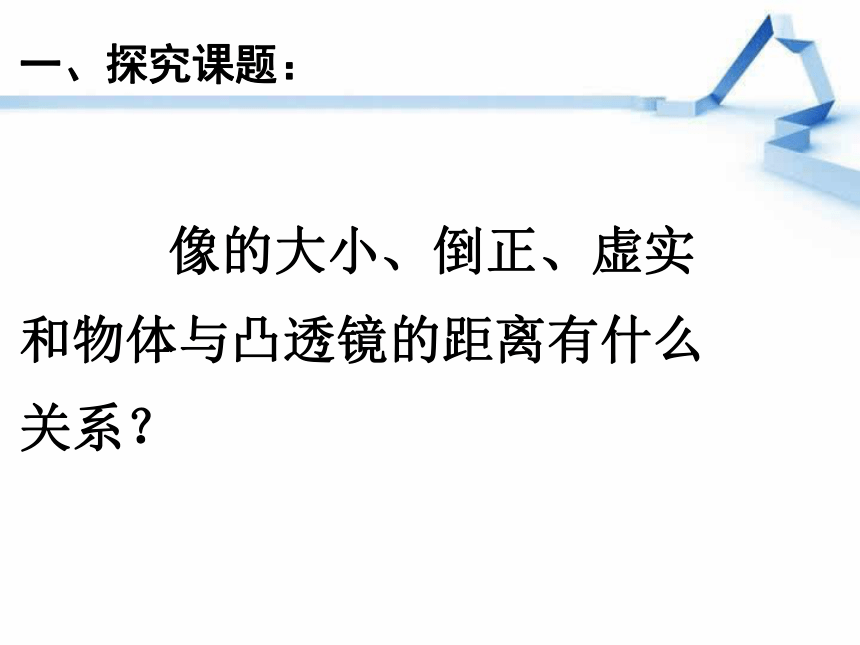

一、探究课题：
像的大小、倒正、虚实和物体与凸透镜的距离有什么关系？

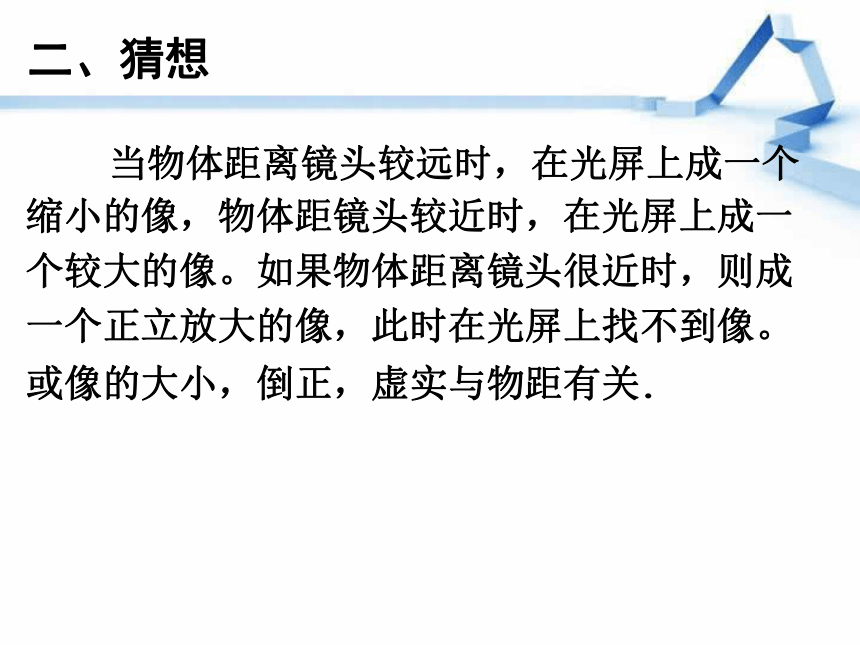

当物体距离镜头较远时，在光屏上成一个缩小的像，物体距镜头较近时，在光屏上成一个较大的像。如果物体距离镜头很近时，则成一个正立放大的像，此时在光屏上找不到像。或像的大小，倒正，虚实与物距有关.
二、猜想

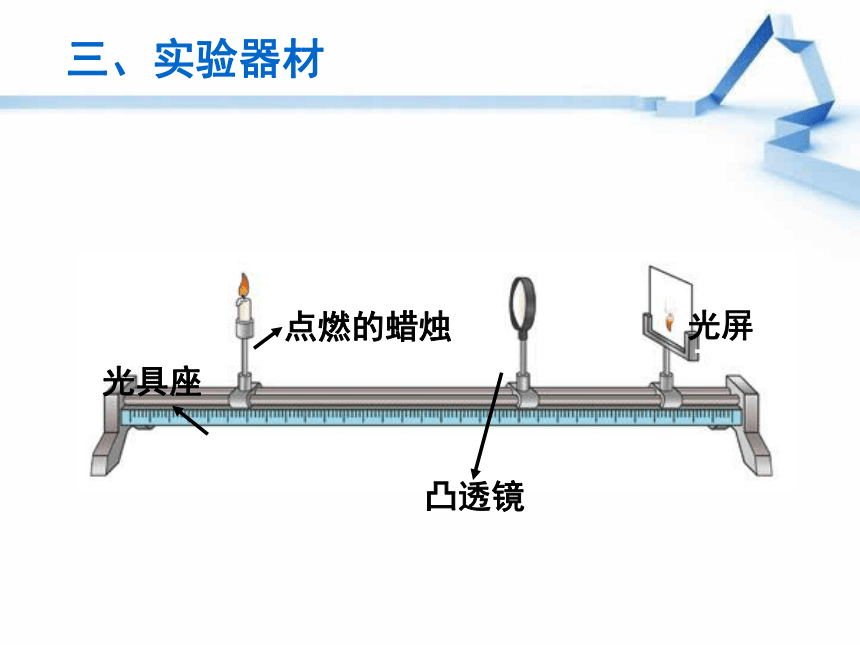

点燃的蜡烛
凸透镜
光屏
光具座
三、实验器材

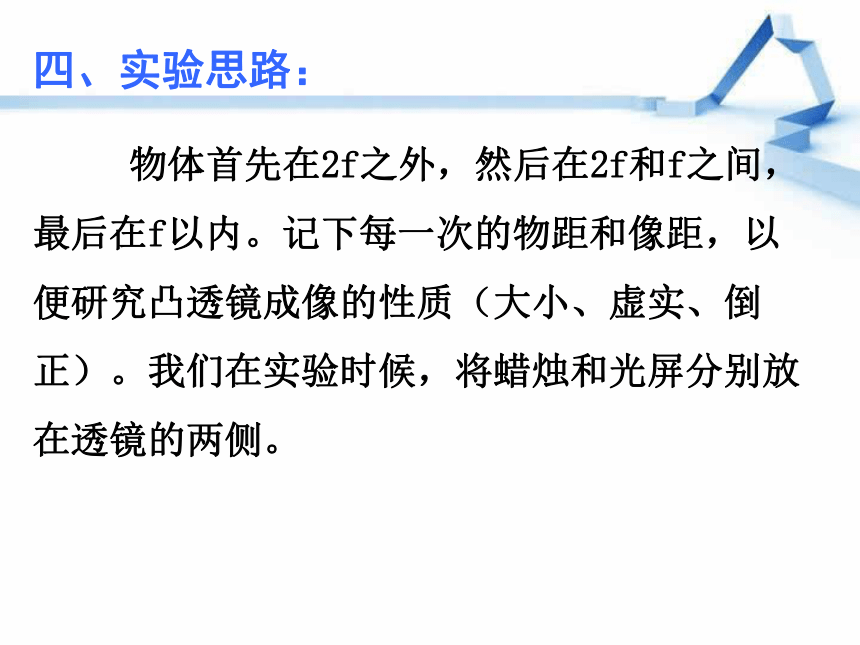

四、实验思路：
物体首先在2f之外，然后在2f和f之间，最后在f以内。记下每一次的物距和像距，以便研究凸透镜成像的性质（大小、虚实、倒正）。我们在实验时候，将蜡烛和光屏分别放在透镜的两侧。
想一想

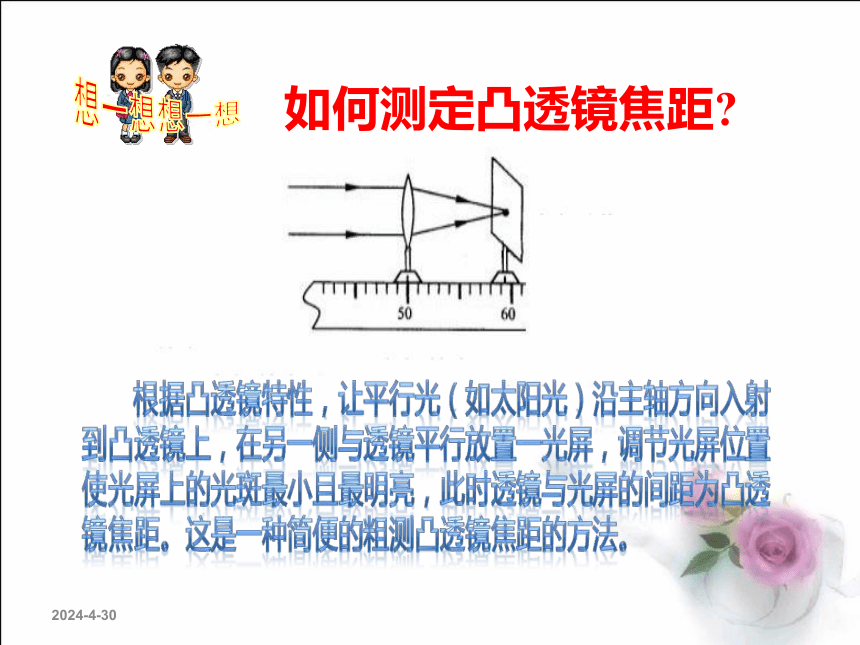

如何测定凸透镜焦距?

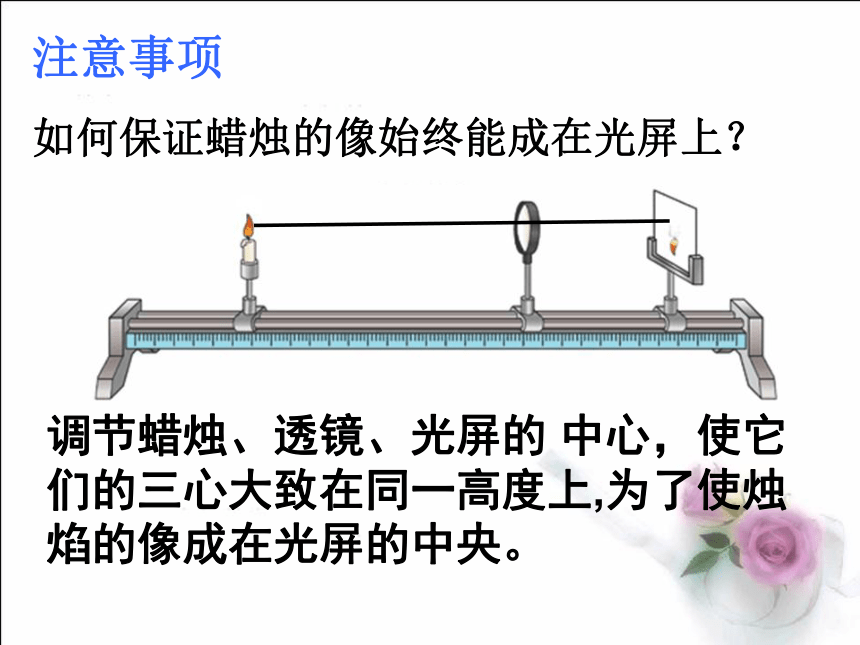

注意事项
如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的
中心，使它们的三心大致在同一高度上,为了使烛焰的像成在光屏的中央。
物距与焦距的关系
物距u/cm
像
的
性
质
像距v/cm
倒
正
大
小
虚
实
U>2f
U=2f
2f>u>f
u=f

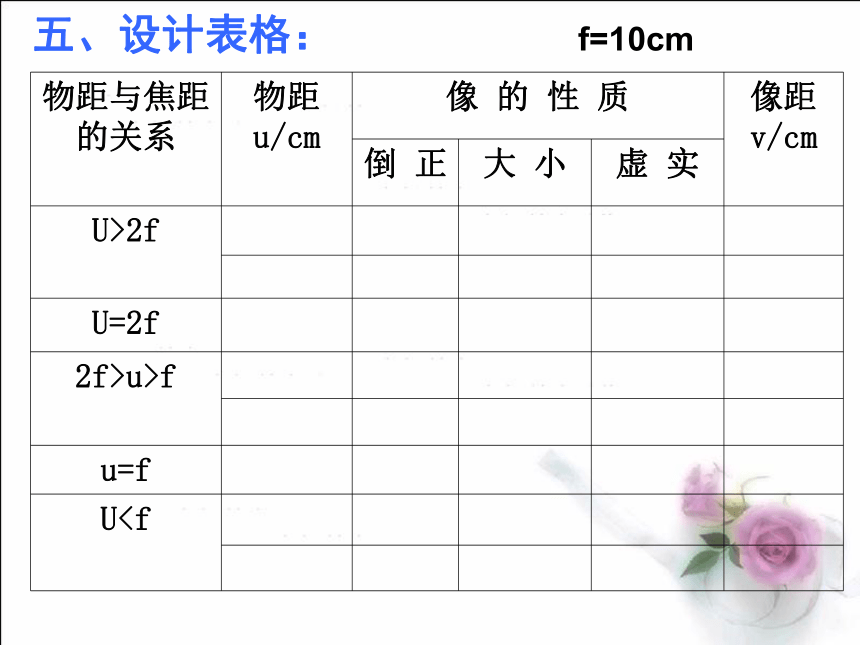

U五、设计表格：
f=10cm
F
F
f
作图研究
u>2f
f倒立缩小实像
利用通过凸透镜的三条特殊光线
F
F
f
u=2f
v=2f
倒立等大实像
F
F
f
fv>2f
倒立放大实像
F
F
f
u=f
不成像
F
F
f
u倒立放大虚像
物距
（u）
像的性质
应用
倒立或正立
放大或缩小
实像或虚像
像距
u＞2f
倒立
缩小
实像
f＜v＜2f
照相机
u＝2f
倒立
等大
实像
v＝2f
f＜u＜2f
倒立
放大
实像
v＞2f
投影仪
u＝f
不成像
u＜f
正立
放大
虚像
放大镜
凸透镜成像的规律
（v）
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜的应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
交流合作
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
一焦分虚实
二焦分大小
交流合作
3、有没有正立的实像，有没有倒立的虚像？
实像都倒立、虚像都正立
交流合作
实验思考
4、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
交流合作
实验思考
5、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物近、像远、像变大
交流合作
实验思考
6、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
F
F
f
随堂练习
1、例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在
点，屏上出现的像最大；
把烛焰放在
点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
a
b
c
d
e
F
F
f
2f
2、把烛焰放在
点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在
点，屏上不会出现像。
2、例：
在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（
）
A
倒立放大的实像
B
倒立缩小的实像
C
正立放大的实像
D
正立放大的虚像
3、例:
一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是
(
)
解析：
凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。
4、某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10
cm　
　B．8
cm
C．6
cm　
　D．4
cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15
cm＞2f　f＜7.5
cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9
cm＜2f　9cm＞f＞4.5
cm
　　综合两个不等式得：4.5cm＜f＜7.5
cm　
　　
答案：C
5、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（
）
A．6cm　　　
B．10cm　　　
C．25cm　　　
D．无法确定
A
6、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（
）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
7、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（
）
A．实物
　　　　　　　　　　
　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
8、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（
）
A．缺少中部
　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
你能尝试总结出一个口诀吗？
作业
