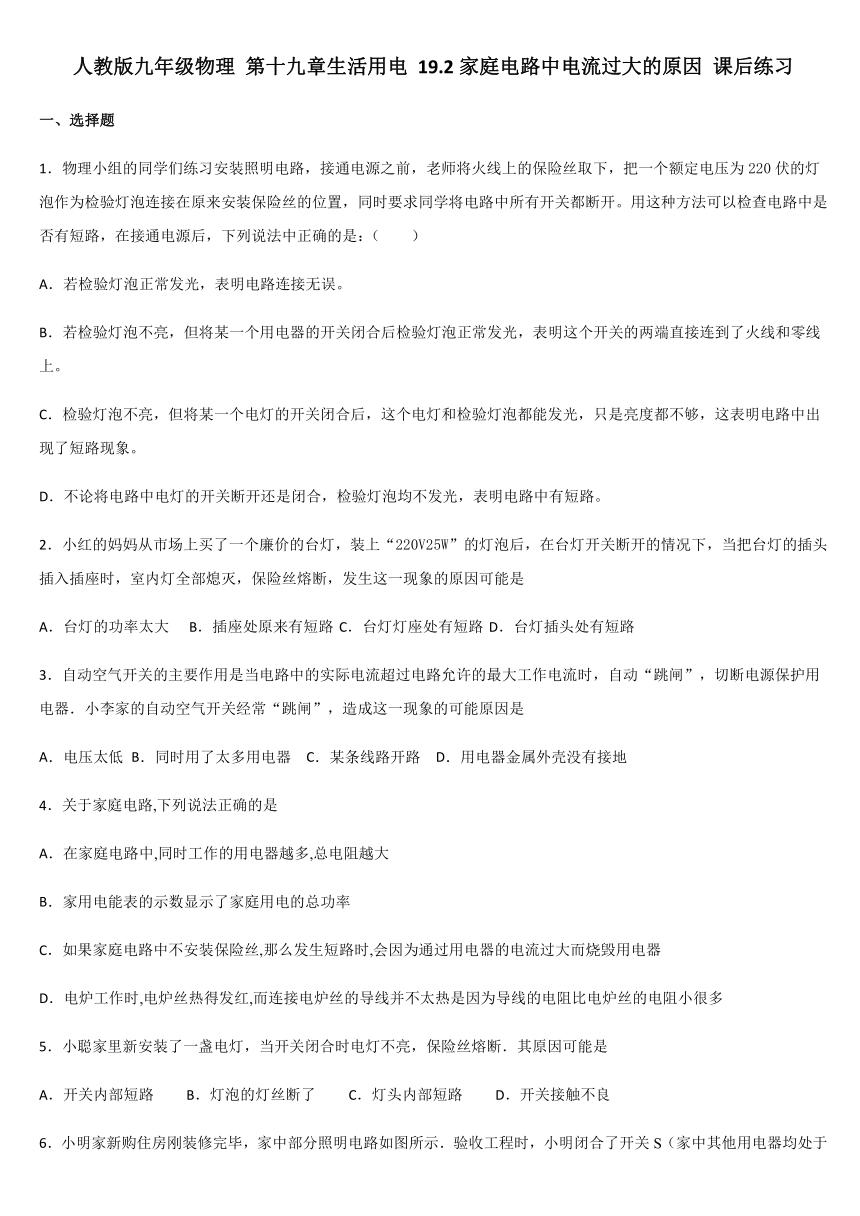

人教版九年级物理 第十九章生活用电 19.2家庭电路中电流过大的原因 课后练习（word版，含答案）

人教版九年级物理
第十九章生活用电
19.2家庭电路中电流过大的原因
课后练习
一、选择题
1．物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220伏的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开。用这种方法可以检查电路中是否有短路，在接通电源后，下列说法中正确的是：（　　）
A．若检验灯泡正常发光，表明电路连接无误。
B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到了火线和零线上。
C．检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度都不够，这表明电路中出现了短路现象。
D．不论将电路中电灯的开关断开还是闭合，检验灯泡均不发光，表明电路中有短路。
2．小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是
A．台灯的功率太大
B．插座处原来有短路
C．台灯灯座处有短路
D．台灯插头处有短路
3．自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是
A．电压太低
B．同时用了太多用电器
C．某条线路开路
D．用电器金属外壳没有接地
4．关于家庭电路,下列说法正确的是
A．在家庭电路中,同时工作的用电器越多,总电阻越大
B．家用电能表的示数显示了家庭用电的总功率
C．如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器
D．电炉工作时,电炉丝热得发红,而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多
5．小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是
A．开关内部短路
B．灯泡的灯丝断了
C．灯头内部短路
D．开关接触不良

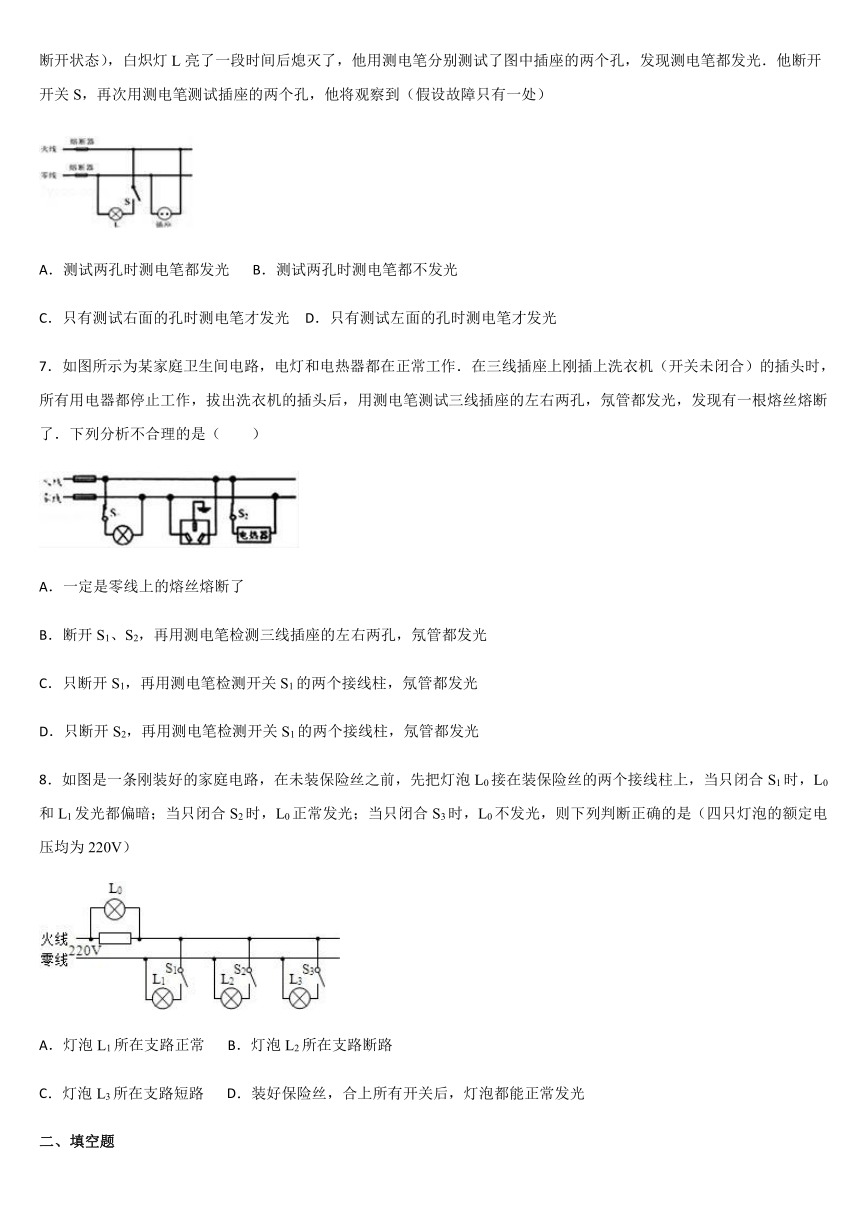

6．小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试右面的孔时测电笔才发光
D．只有测试左面的孔时测电笔才发光
7．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了．下列分析不合理的是（
）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
二、填空题

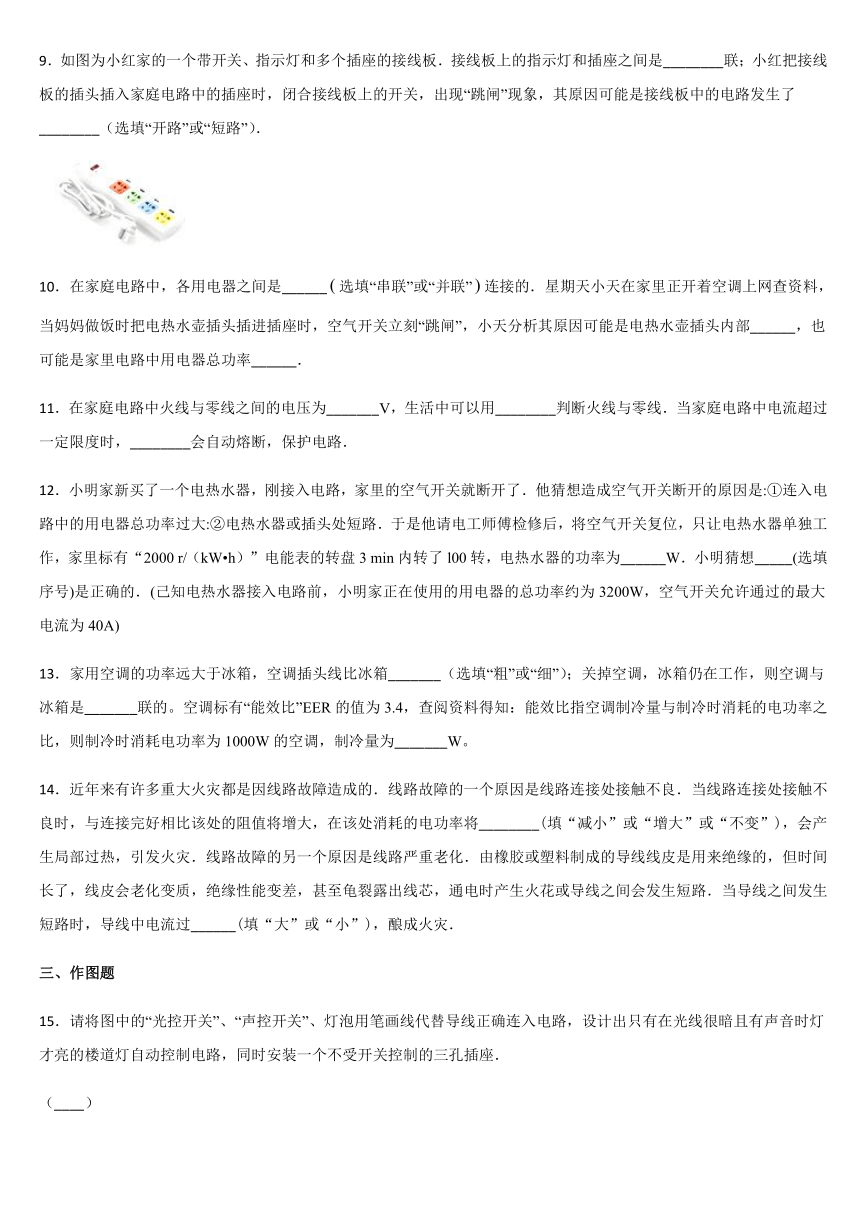

9．如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．
10．在家庭电路中，各用电器之间是______选填“串联”或“并联”连接的．星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部______，也可能是家里电路中用电器总功率______．
11．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
12．小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了．他猜想造成空气开关断开的原因是:①连入电路中的用电器总功率过大:②电热水器或插头处短路．于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2000
r/（kW?h）”电能表的转盘3
min内转了l00转，电热水器的功率为______W．小明猜想_____(选填序号)是正确的．(己知电热水器接入电路前，小明家正在使用的用电器的总功率约为3200W，空气开关允许通过的最大电流为40A)
13．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
14．近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将________(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾．线路故障的另一个原因是线路严重老化．由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路．当导线之间发生短路时，导线中电流过______(填“大”或“小”)，酿成火灾．
三、作图题

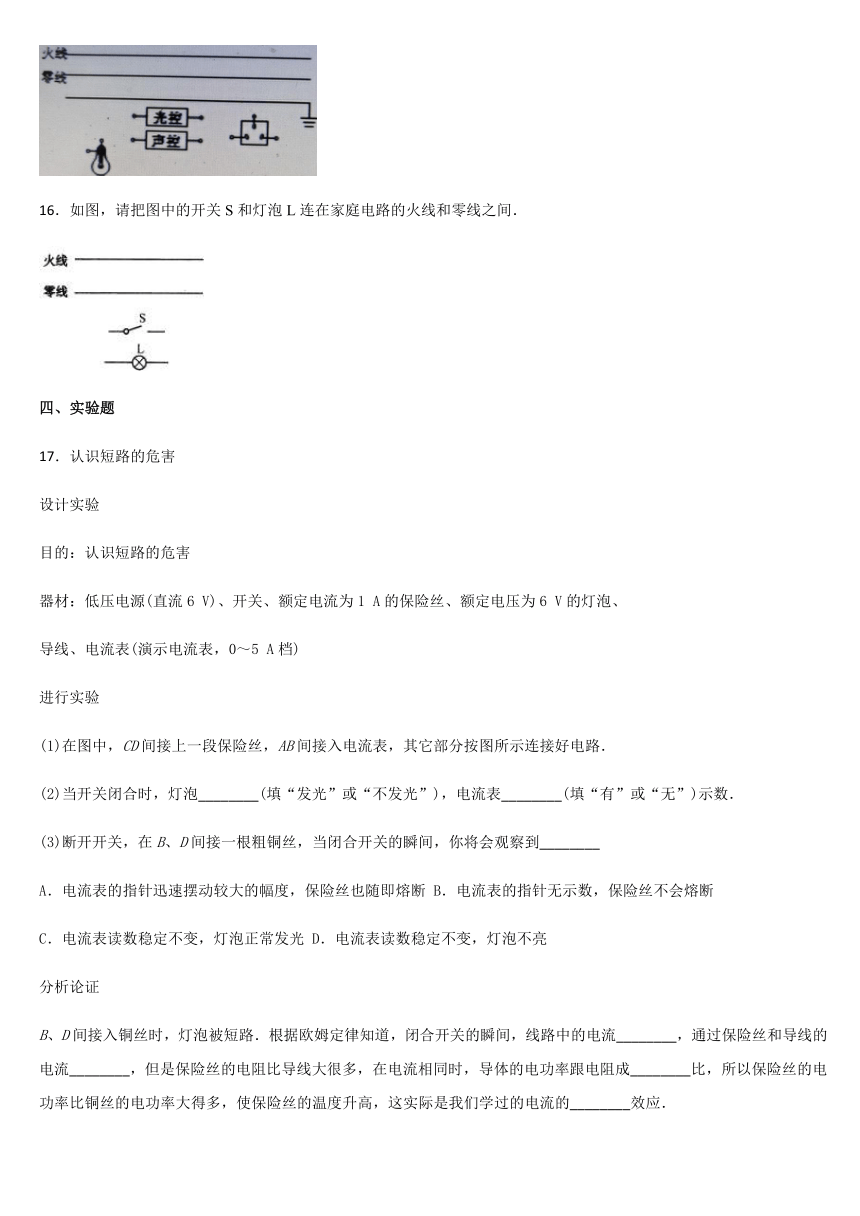

15．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
（____）
16．如图，请把图中的开关S和灯泡L连在家庭电路的火线和零线之间．
四、实验题
17．认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6
V)、开关、额定电流为1
A的保险丝、额定电压为6
V的灯泡、
导线、电流表(演示电流表，0～5
A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
18．工师傅常用一只标有“220V
40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：
(1)L0正常发光，说明该支路_________
(2)L0不发光
，说明该支路___________
(3)L0发光但呈暗红色，说明该支路_________
19．在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是
．
五、综合题
20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻数据．
测量项目
完全干燥时
出汗或潮湿时
手与手之间的电阻
200
kΩ
5
kΩ
手与脚之间的电阻
300
kΩ
8.8kΩ
手与塑料鞋底之间的电阻
8000
kΩ
10
kΩ
如图所示，用电器R接在电压为220v的电源上，消耗电功率是1100w，电路中还有额定电流为10A的熔丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔丝不会断（即熔丝不能救人命）
21．炎热的夏天到了，小军的父亲想添置一台1000W的空调机，他要小军从安全用电方面考虑，帮助解决这一问题．为此小军对家中的用电情况进行了调查，记录如下表：
用电器
额定功率
数量
照明灯
40W
8盏
彩电
100W
1台
洗衣机
150W
1台
电冰箱
100W
1台
电饭煲
750W
1个
闸刀开关上保险丝的熔断电流为10A
电能表上标有“220V
10A”
(1)试通过计算说明小军家中原有电路上再安装这样一台空调机是否安全？
(2)为了保证小军家能安装这台空调机，请你从安全用电的角度考虑，帮助小军提出合理的解决办法．
【参考答案】
1．B
2．D
3．B
4．D
5．C
6．C
7．B
8．A
9．并
短路
10．并联
短路
过大
11．220
试电笔
熔丝
12．1000
②
13．粗并3400
14．增大
大
15．
16．略
17．发光
有
很大
相同
正
热
18．短路
断路
正常
19．D
20．（1）5A（2）0.025
A．所以保险丝不会断，可见保险丝不能救人命．
21．(1)解法一：电能表允许负载的最大功率
P最大＝UI＝220V×10A＝2200W．
现在用电器的总功率
P现＝40W×8＋100W＋150W＋100W＋750W＝1420W．
因为P最大－P现＝2200W－1420W＝780W＜1000W．
所以原有线路不能再安装一台1000W的空调机．
解法二：加装空调后所有用电器的总功率
P＝40W×8＋100W＋150W＋100W＋750W＋1000W＝2420W．
家庭线路干路中的电流，．
所以原有线路不能再安装一台1000W的空调机．
(2)在线路允许的情况下，换用额定电流更大的电能表和保险丝．也可以另拉两根电线专供空调机使用．
