电让我们的世界美丽多彩
电流和电路

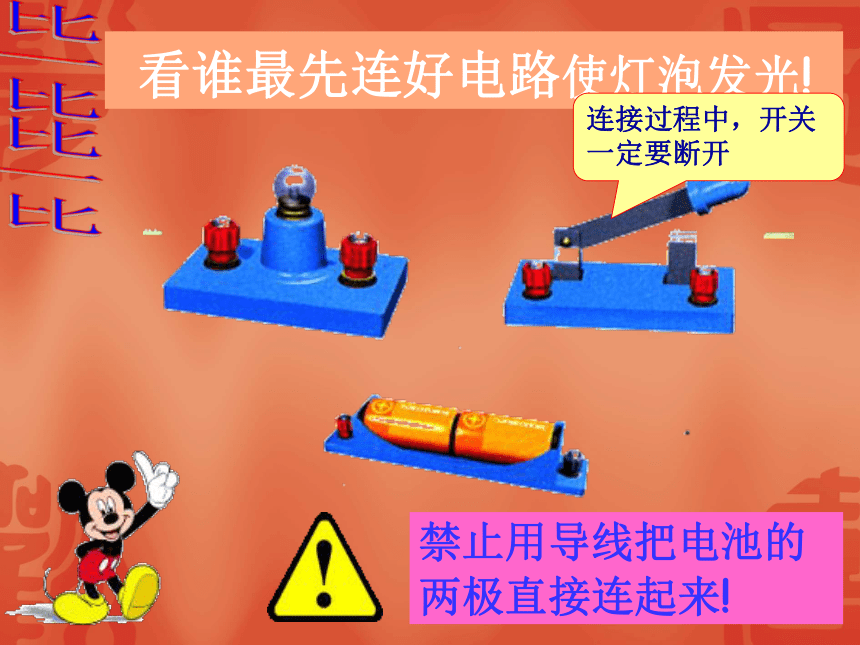

看谁最先连好电路使灯泡发光!
比一比
连接过程中，开关一定要断开
禁止用导线把电池的两极直接连起来!
一、电流的形成
1、自由电荷的定向移动形成
电流。
二、电流的方向
我们规定:正电荷的定向移动方向为
电流的方向。
电路中电流的方向：
电源正极
用电器
电源负极
2、持续电流的条件：
要有电源；
电路是通路。

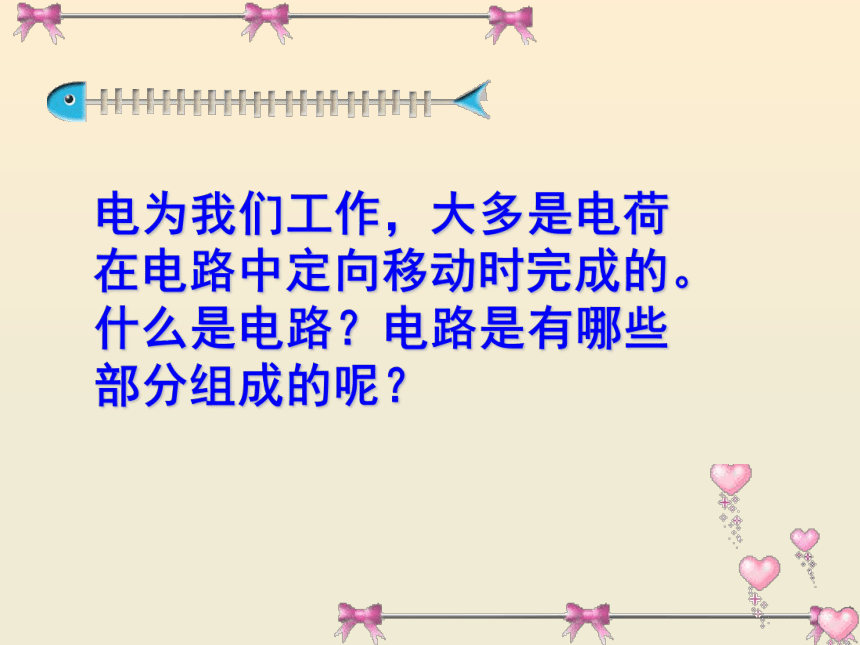

电为我们工作，大多是电荷在电路中定向移动时完成的。什么是电路？电路是有哪些部分组成的呢？

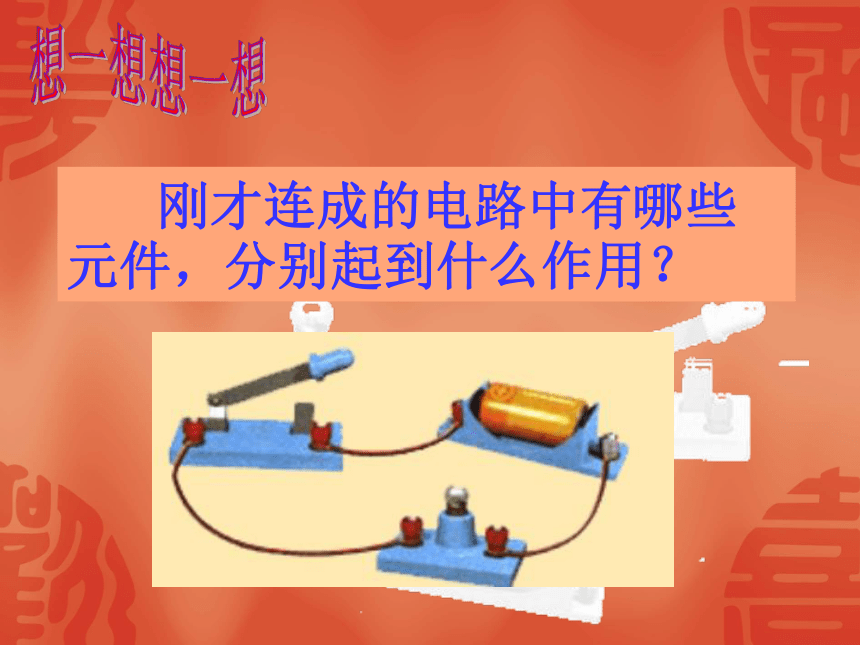

刚才连成的电路中有哪些元件，分别起到什么作用？
想一想

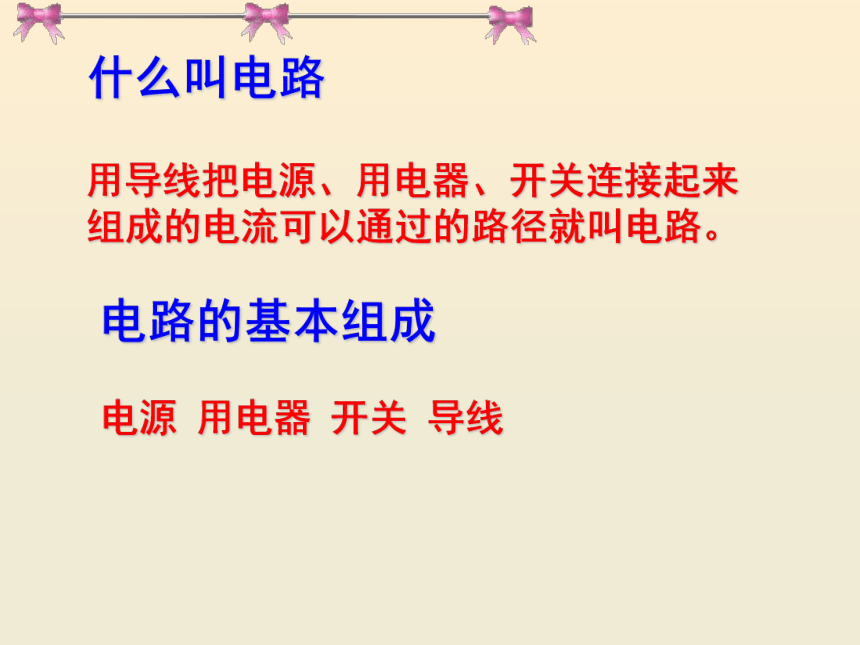

什么叫电路
用导线把电源、用电器、开关连接起来组成的电流可以通过的路径就叫电路。
电路的基本组成
电源
用电器
开关
导线

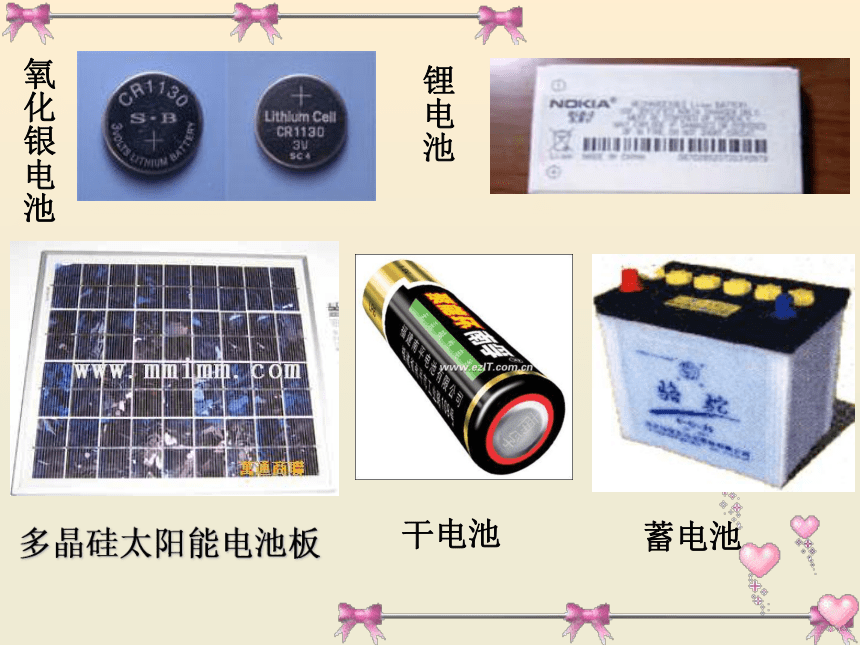

多晶硅太阳能电池板
氧化银电池
锂电池
蓄电池
干电池
二、电路的组成部分及作用：
1.电
源：提供电能（把其它形式的能转化成电能）
2.开关：控制用电器工作
3.用电器：消耗电能（把电能转化成其它形式的能）
4.导线：
连接电路元件，输送电能

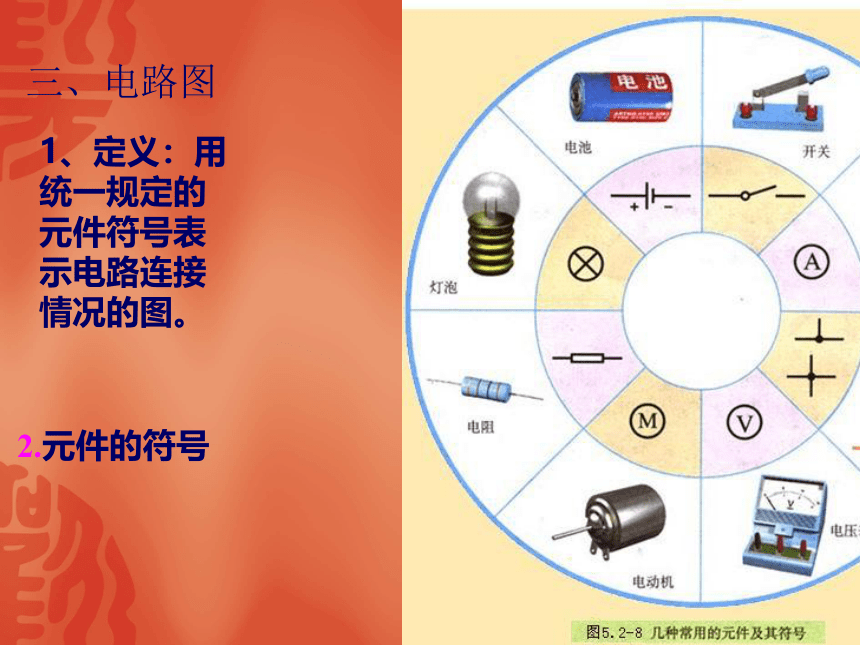

2.元件的符号
1、定义：用统一规定的元件符号表示电路连接情况的图。
三、电路图

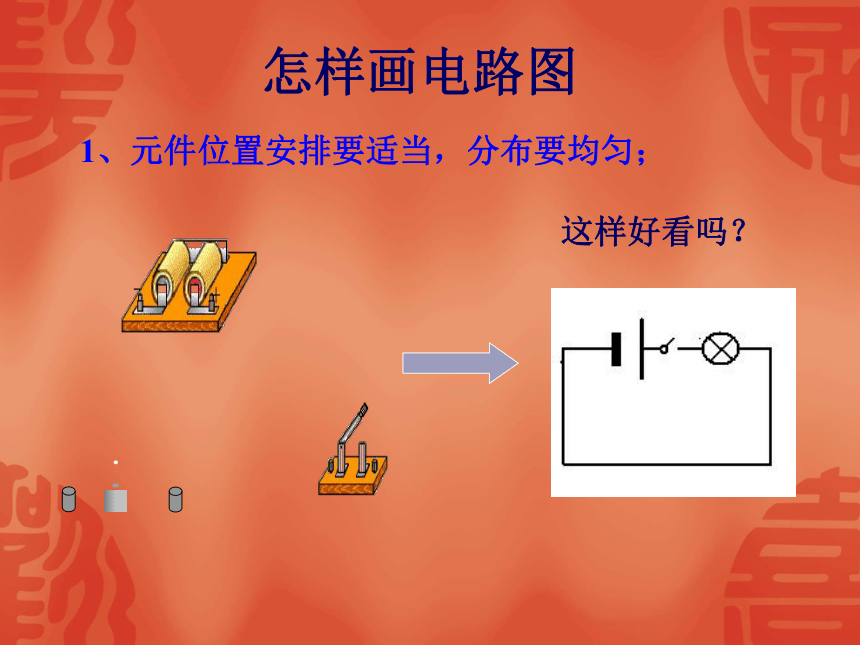

怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？

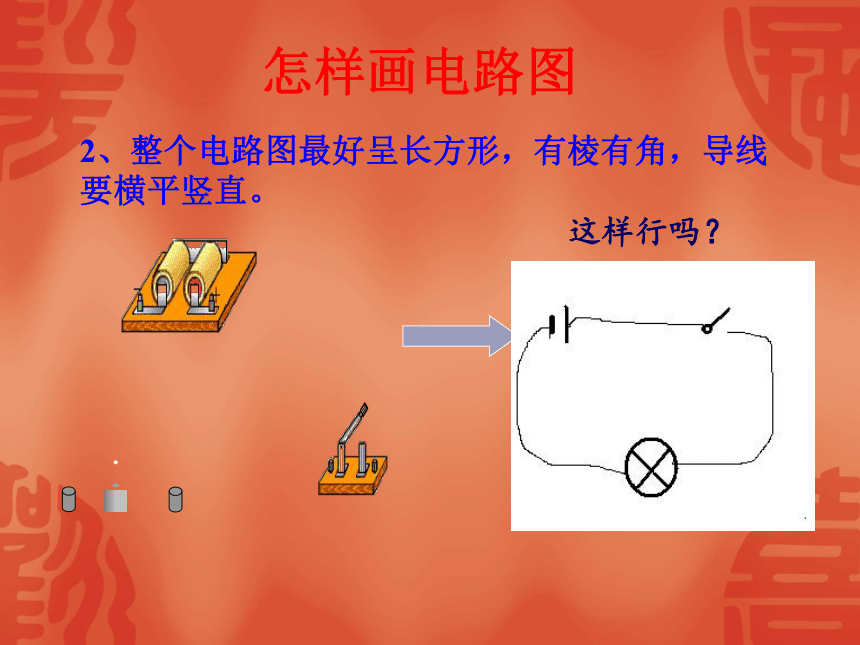

怎样画电路图
2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？
怎样画电路图
3、元件不要画在拐角处。
这样正确吗？
怎样画电路图
4、按顺序从正极依次画到负极，或从负极依次画到正极。（元件顺序必须与实物一致）
怎样画电路图
画出电路图
电子门铃
比一比
电子门铃可以用“
”代替
电子门铃
[观察]：家用手电筒的电路结构是怎样的？
+
-
试一试
四、电路的三种状态
通路
开路
短路
处处连通的电路
在某处断开的电路
不经过用电器而直接跟电源两极相连接的电路
短路的危害
短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾
注意：任何情况下都不能把电池的两端直接连在一起！
危险
电视机电路板
课堂小结
1.电流的形成
2.电流的方向
3.电路的组成
4.电路的状态
5.电路图
电荷的定向移动形成电流。
正电荷的定向移动方向为电流的方向。
把电源、开关、用电器用导线连接起来组成电路。
通路、开路、短路。
用统一规定的元件符号表示电路连接情况的图。
下列各组电路元件中，都属于用电器的是（
）
A、电灯，导线、开关
B、电灯、电铃、电动机
C、导线、灯座、电铃
D、开关、电视机、电烙铁
B
干电池是（
）
小灯珠是（
）
金属外壳按键是（
）
弹簧片和金属外壳是（　
　）
电源
用电器
开关
导线
根据下图的电路图，请连接它的实物图
下列电路完整无缺的是（
）
（A）
（B）
（C）
（D）
D
电路图
-
+
实物图
比一比:画出下面的电路图,看谁画得又快又好.
2.如图所示，若断开开关S2
、闭合开关S1
，则电路是（
）路；若只闭合开关S2
，则电路是（
）路；若断开开关S
1
、S2
,则电路是（
）路。
S1
S2
通
短
开
画出电路图
想一想
画出电路图
