电流的测量

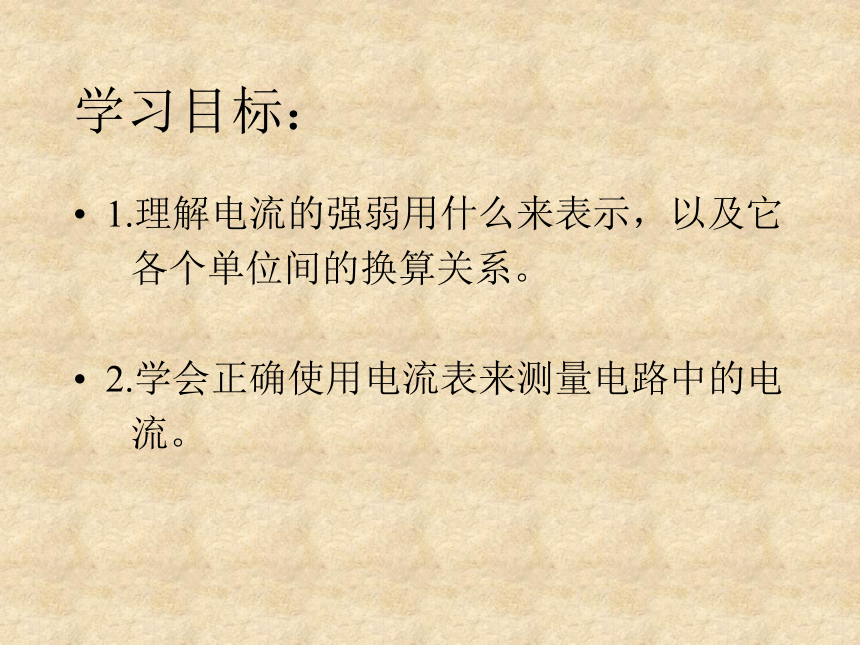

学习目标：
1.理解电流的强弱用什么来表示，以及它
各个单位间的换算关系。
2.学会正确使用电流表来测量电路中的电
流。

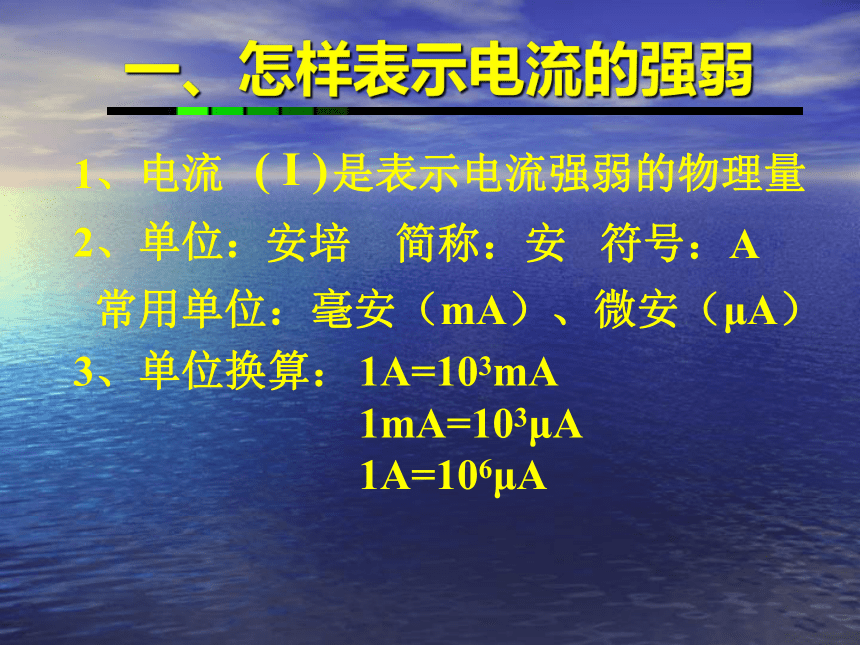

一、怎样表示电流的强弱
1、电流
是表示电流强弱的物理量
(
I
)
2、单位：
安培
简称：安
符号：A
常用单位：毫安（mA）、微安（μA）
3、单位换算：
1A=103mA
1mA=103μA
1A=106μA

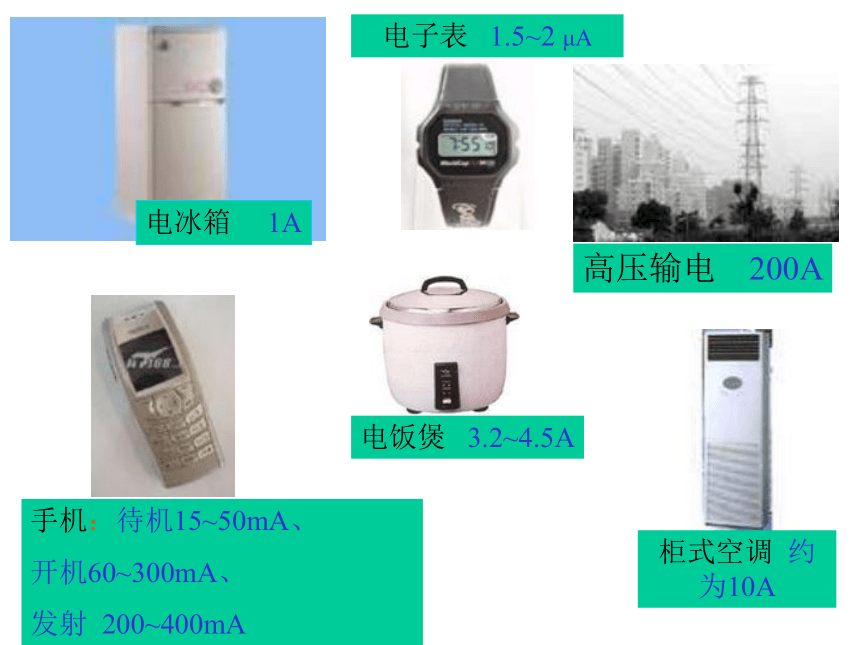

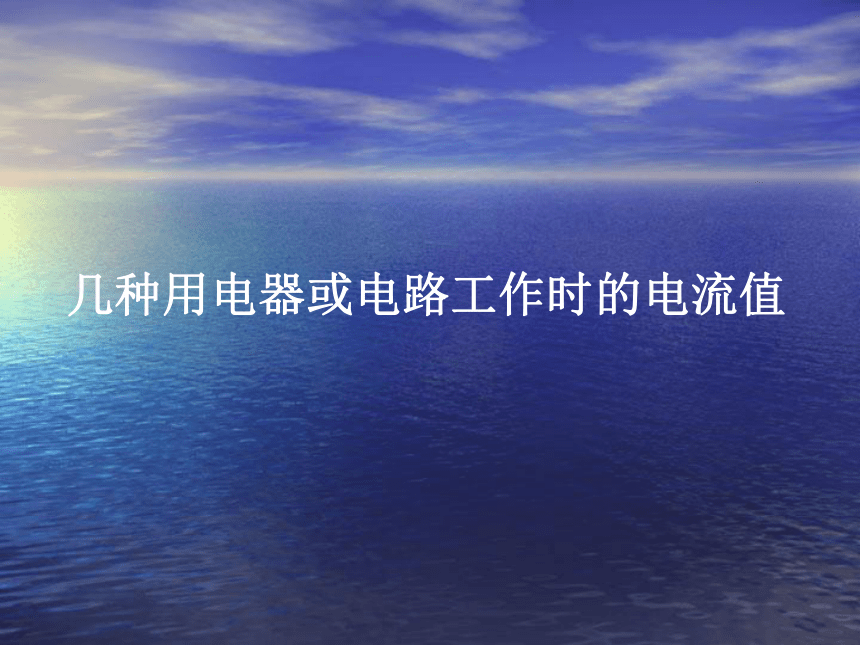

几种用电器或电路工作时的电流值
手机：待机15~50mA、
开机60~300mA、
发射
200~400mA
电冰箱
1A
电子表
1.5~2
μA
柜式空调
约为10A
电饭煲
3.2~4.5A
高压输电
200A

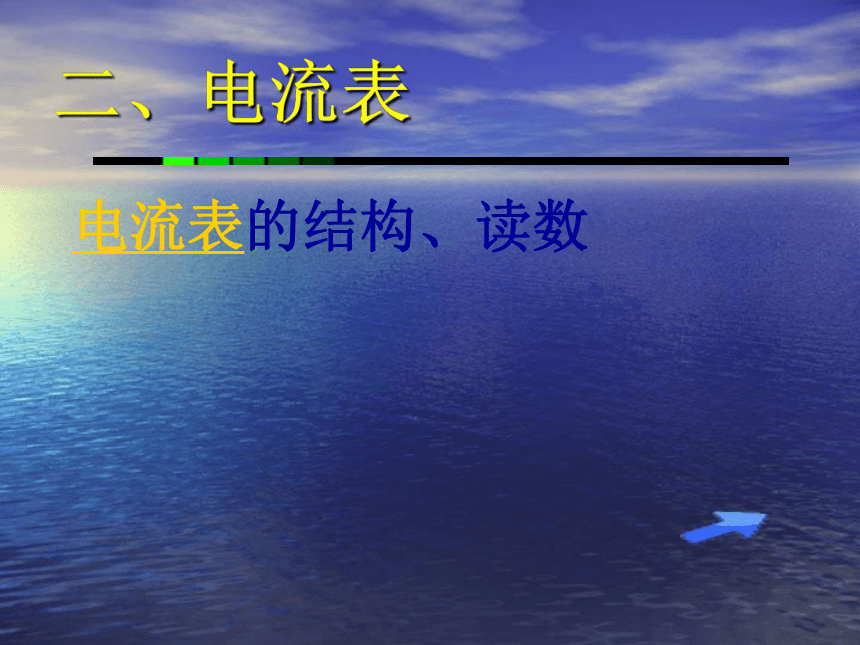

二、电流表
电流表的结构、读数

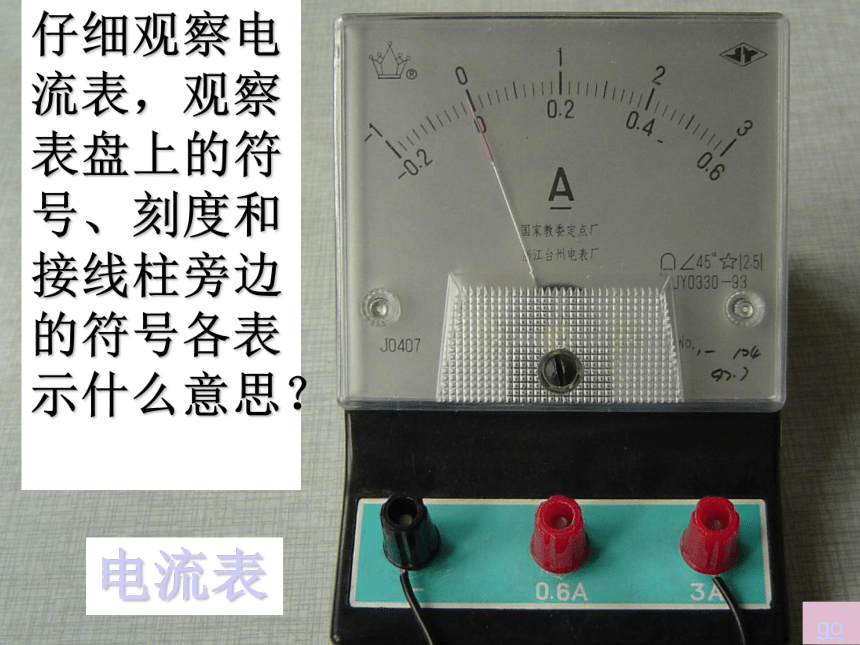

仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？
电流表
go

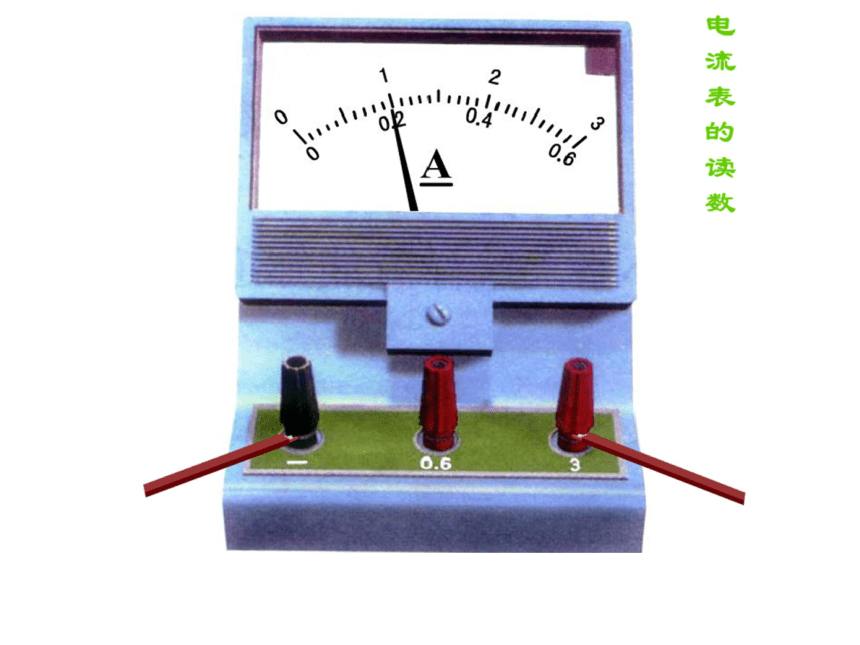

电
流
表
的
刻
度
盘
根据量程确定每个大格和每个小格(分度值)所表示的电流值
甲
图
量程
0-0.6
A
每个大格
分度值
分度值
每个大格
0.02
安
0.2
安
0.1
安
1
安
乙
图
0-3
A
量程
3、
探究：
电流表的使用方法
1、
2、
3、
4、
电流表必须和被测用电器串联
电流从“+”接线柱流入，“–”
接线柱流出
被测电流不能超过电流表量程
任何情况下不能使电流表直
接连到电源的两极
电流表的使用规则
测量通过
小灯泡的
电流时，
电流表的
接法
下一页
返回前页
1．电流表应串联在电路中
电流表的使用规则
测量L1
支路中
电流时,
电流表
的接法
下一页
返回前页
1．电流表应串联在电路中
电流表的使用规则
1．电流表应串联在电路中
测量L2
支路中
电流时，
电流表
的接法
下一页
电流表的使用规则
2．“十”、“一”接线性的接法要正确
√
×
返回
如果无法预先估计被测电流大小，怎么办？
先用最大量程，迅速试触。
如果指针偏转太小，再使用较小的量程。
如果指针偏转超出量程，则改用更大量程的电流表
返回前页
下一页
电流表的使用规则
3.被测电流不要超过电流表的量程
试触
下一页
返回前页
试触
试触
试触
试触
电流表的使用规则
4
绝对不允许将电流表直接接到电源的两极上
返回
12mA=
A=
?A
12mA=
A
=
A
=
?A
=
?A
练一练：
1、电流是由___________移动形成的。人们
规定：______定向移动的方向为电流的方向。
国际单位制里，电流的单位是______。
2、完成下面的单位换算：
（1）0.05A
=
_____________mA
（2）0.006A
=
_______________?A
（3）6.5
×104mA
=
___________A
（4）5
×105
?A
=
____________mA
电荷的定向
正电荷
安培
50
6
×103
65
500
快速反馈
练一练：
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（
）
A、2.1A
B、0.42A
C、2.12A
D、0.6A
B
电流
定义：
概念
就是表示电流强弱的物理量，用I表示。
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
测量
符号
电流表
使用
A
知识结构
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA
）
