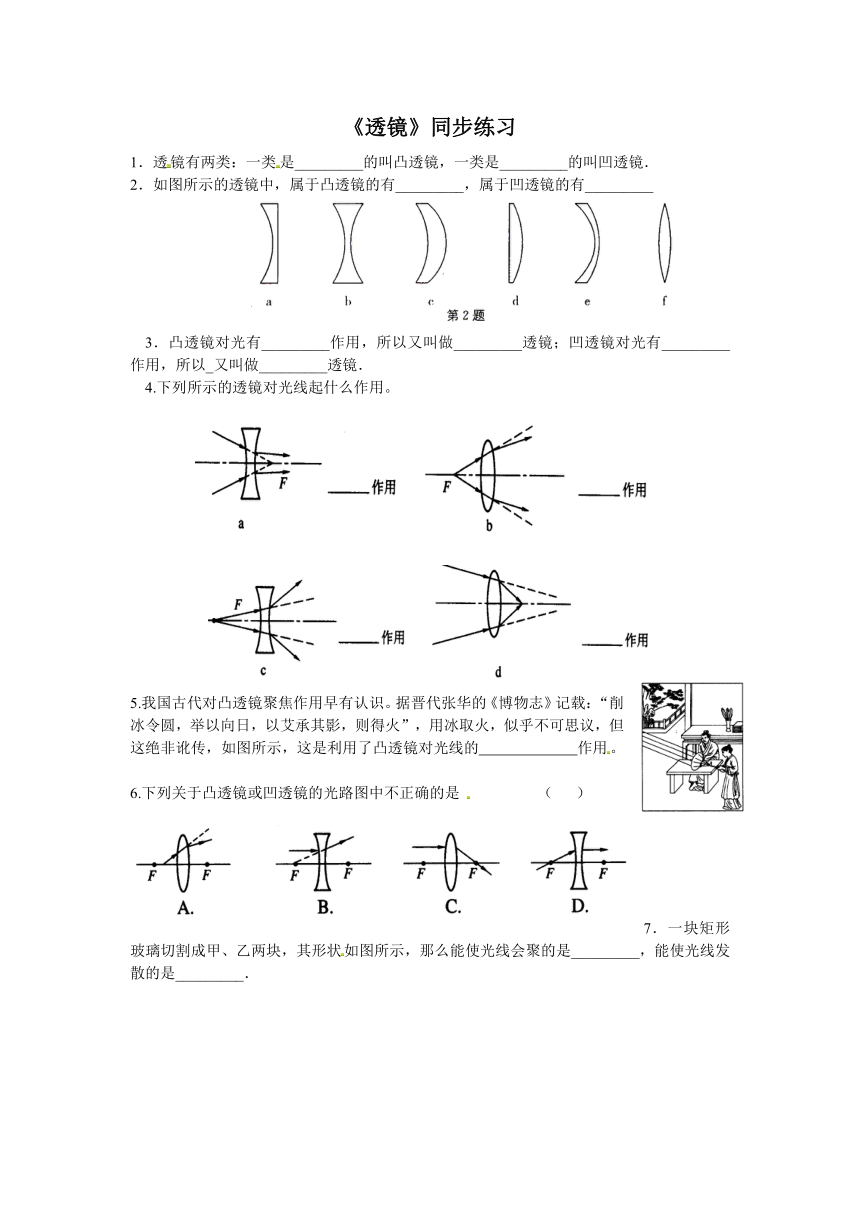

《透镜》同步练习

《透镜》同步练习
1．透镜有两类：一类是_________的叫凸透镜，一类是_________的叫凹透镜．
2．如图所示的透镜中，属于凸透镜的有_________，属于凹透镜的有_________
3．凸透镜对光有_________作用，所以又叫做_________透镜；凹透镜对光有_________作用，所以_又叫做_________透镜．
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用。
6.下列关于凸透镜或凹透镜的光路图中不正确的是 （ ）
7．一块矩形玻璃切割成甲、乙两块，其形状如图所示，那么能使光线会聚的是_________，能使光线发散的是_________．
8．为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个_________镜，它对太阳光的_________作用，可能会导致森林
火灾．
9．用铁丝绕成一个内径约5mm的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_______的像；如果轻轻摇动布满水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是_______的像，此时，水膜相当于一个_______镜．
二.选择题
10．下面是生活中常用的镜子，其中属于凸透镜的是（ ）
A.潜望镜 B．汽车的观后镜
C近视眼镜 D.远视眼镜
11．下列关于透镜的说法中，不正确的是( )半身全身
A.凸透镜对光线起会聚作用
B．把凹透镜对准物体，透过透镜可以看到一个正立、缩小的像
C近视眼镜是用凸透镜制成的
D．凹透镜对光线起发散作用 ，
12．观察现象，完成下列光路图。
13．试画出与已知光线对应的入射光线或出射光线。
14、完成下图中的光路图．
15、在各图的方框内填上适当的光学元件
16、请画出图4中入射光线经过凹透镜后的折射光线
17、 如图5所示，平行于主光轴的两条光线射向凹透镜，请画出它们通过透镜后的折射光线.
18、（连云港）如图6所示，L1为入射光线，L2为出射光线。请在图中添加合理的光学器件。（注意所添加的器件位置要正确）
F
F
F
F
F
F
O
O
O
F
F
F
F
F
F
O
O
O
F
F
F
F
L1
L2
图6
图5
图4
