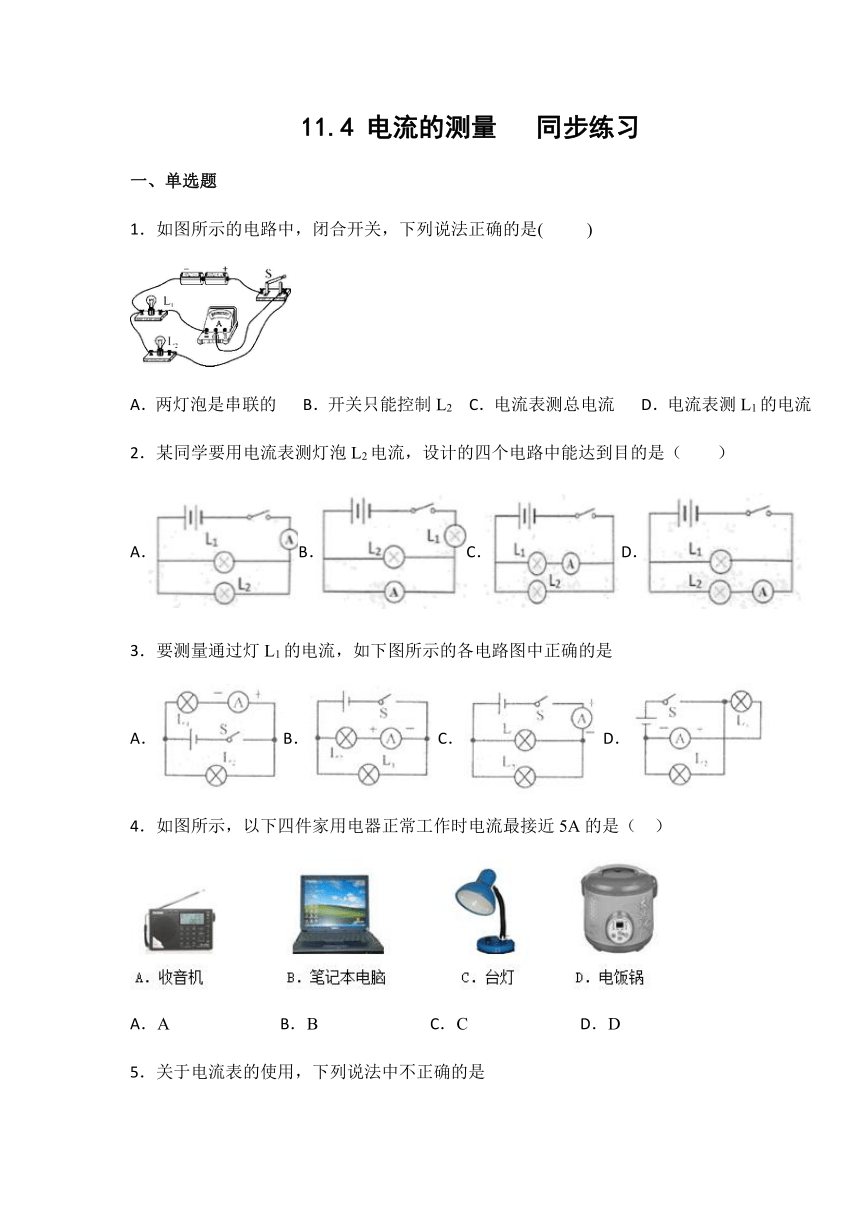

鲁科五四版九年级物理上册11.4 电流的测量（有答案）

11.4
电流的测量
同步练习
一、单选题
1．如图所示的电路中，闭合开关，下列说法正确的是(
)
A．两灯泡是串联的
B．开关只能控制L2
C．电流表测总电流
D．电流表测L1的电流
2．某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（　　）
A．B．C．D．
3．要测量通过灯L1的电流，如下图所示的各电路图中正确的是
A．B．C．D．
4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（
）
A．A
B．B
C．C
D．D

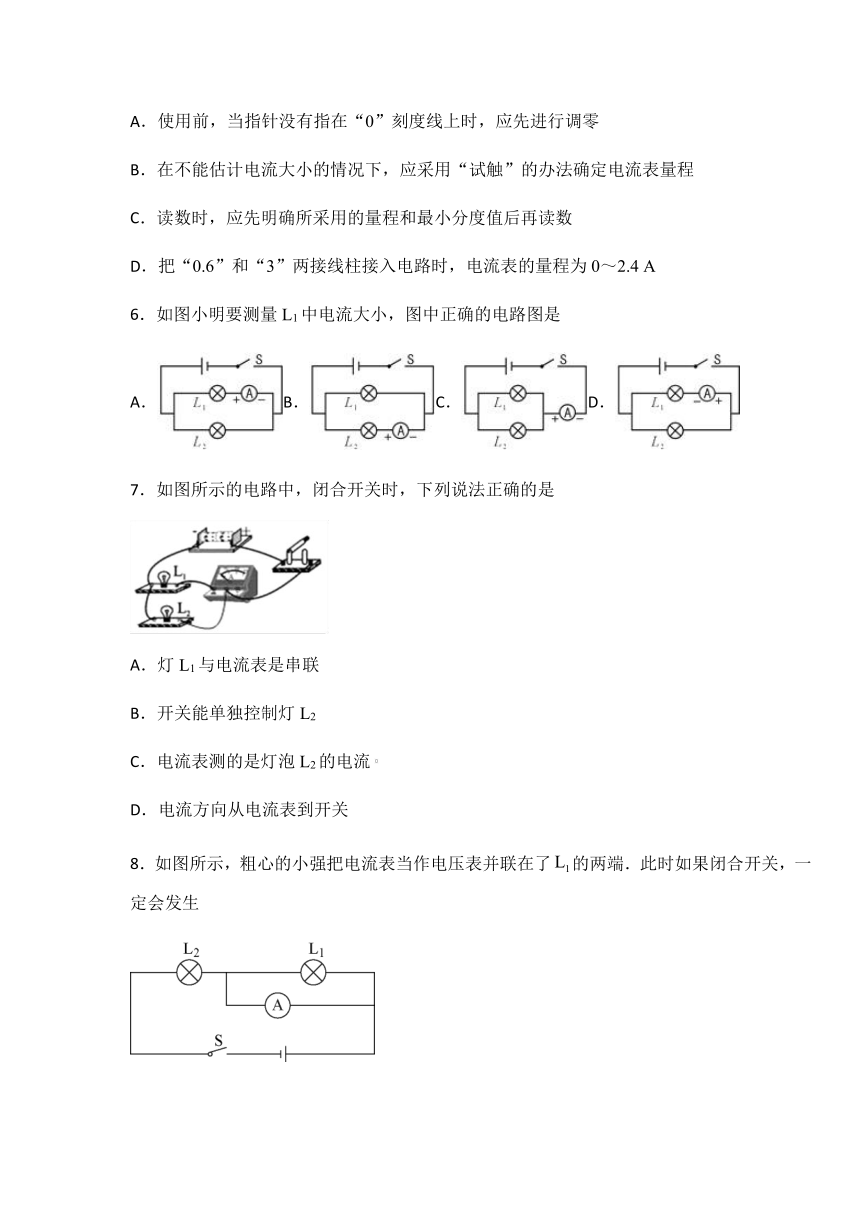

5．关于电流表的使用，下列说法中不正确的是
A．使用前，当指针没有指在“0”刻度线上时，应先进行调零
B．在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程
C．读数时，应先明确所采用的量程和最小分度值后再读数
D．把“0.6”和“3”两接线柱接入电路时，电流表的量程为0～2.4
A
6．如图小明要测量L1中电流大小，图中正确的电路图是
A．B．C．D．
7．如图所示的电路中，闭合开关时，下列说法正确的是
A．灯L1与电流表是串联?
B．开关能单独控制灯L2
C．电流表测的是灯泡L2的电流?
D．电流方向从电流表到开关
8．如图所示，粗心的小强把电流表当作电压表并联在了的两端．此时如果闭合开关，一定会发生
A．不亮
B．电流表损坏
C．电源短路
D．的灯丝烧断

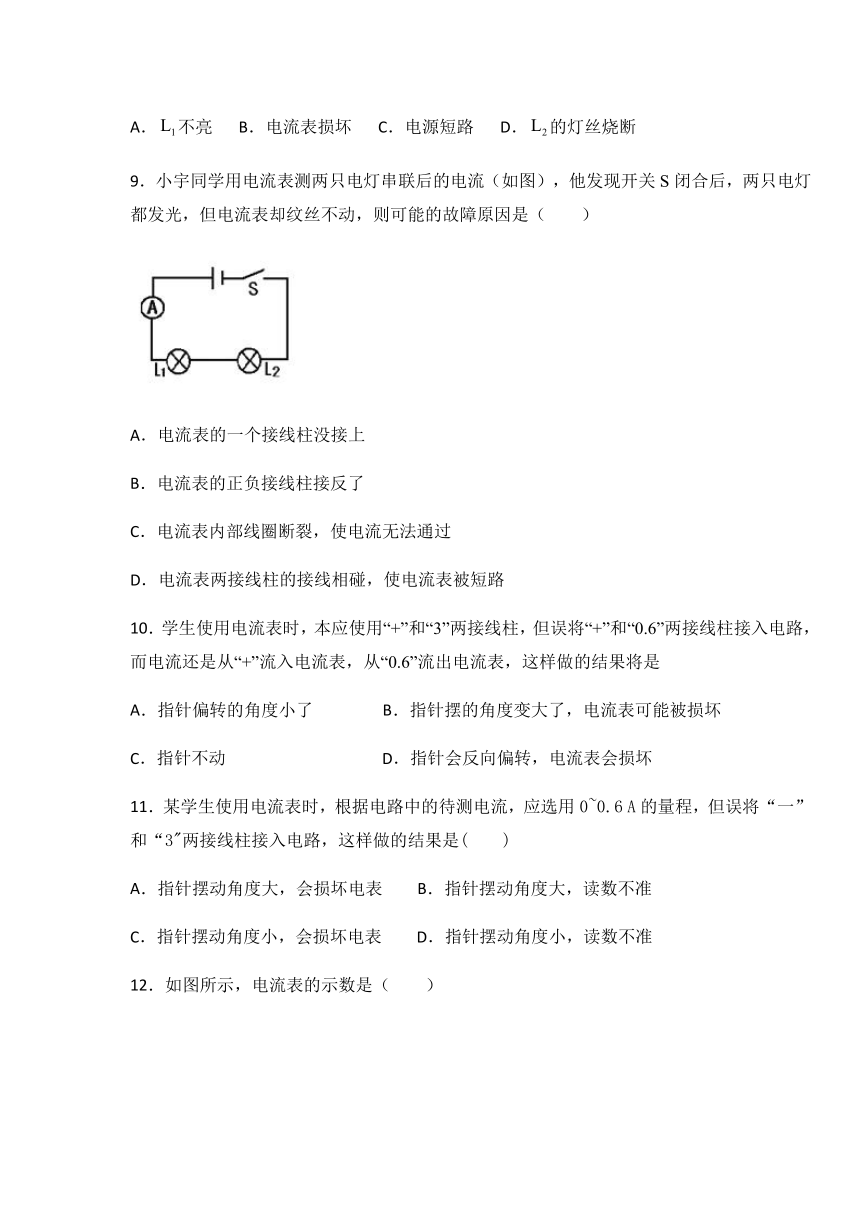

9．小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（　　）
A．电流表的一个接线柱没接上
B．电流表的正负接线柱接反了
C．电流表内部线圈断裂，使电流无法通过
D．电流表两接线柱的接线相碰，使电流表被短路
10．学生使用电流表时，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入电流表，从“0.6”流出电流表，这样做的结果将是
A．指针偏转的角度小了
B．指针摆的角度变大了，电流表可能被损坏
C．指针不动
D．指针会反向偏转，电流表会损坏
11．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6
A的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是(
)
A．指针摆动角度大，会损坏电表
B．指针摆动角度大，读数不准
C．指针摆动角度小，会损坏电表
D．指针摆动角度小，读数不准

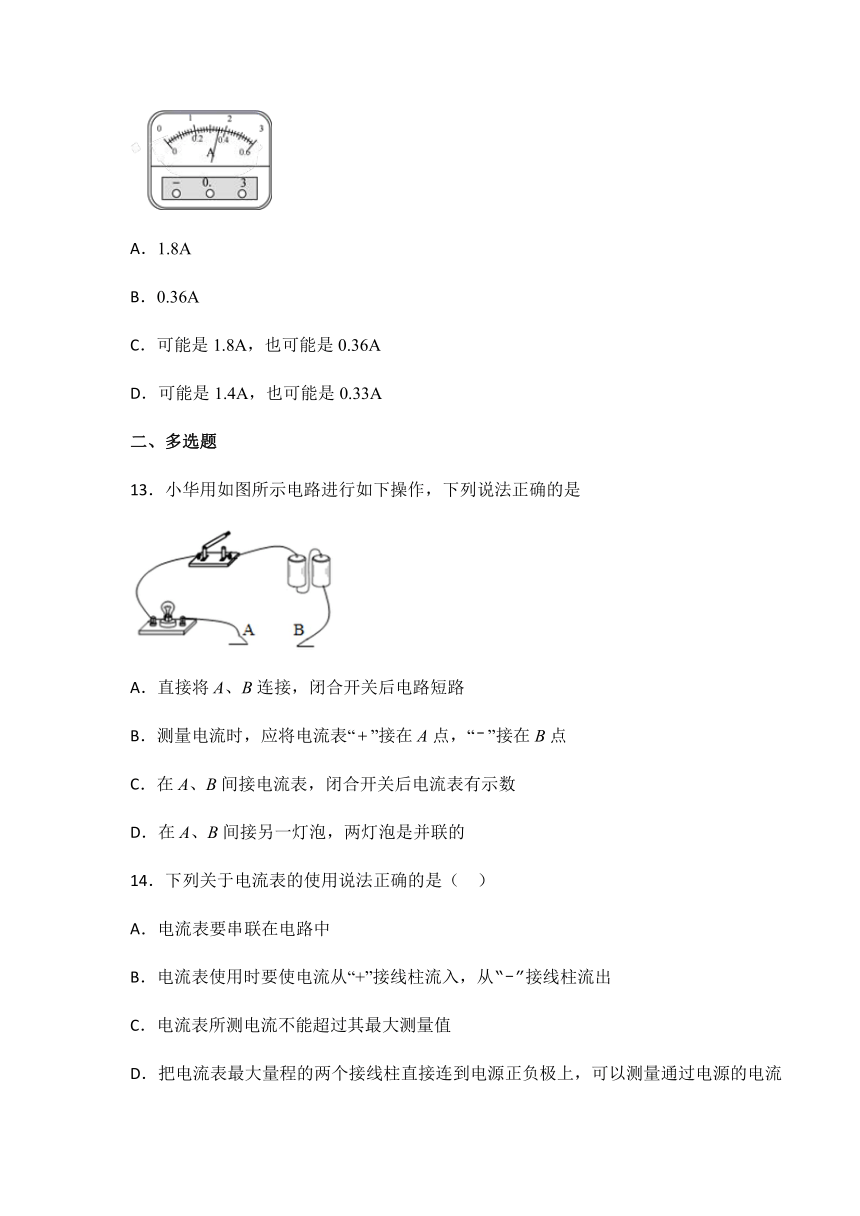

12．如图所示，电流表的示数是（
）
A．1.8A
B．0.36A
C．可能是1.8A，也可能是0.36A
D．可能是1.4A，也可能是0.33A
二、多选题
13．小华用如图所示电路进行如下操作，下列说法正确的是
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“”接在A点，“”接在B点
C．在A、B间接电流表，闭合开关后电流表有示数
D．在A、B间接另一灯泡，两灯泡是并联的
14．下列关于电流表的使用说法正确的是（
）
A．电流表要串联在电路中
B．电流表使用时要使电流从“+”接线柱流入，从“-”接线柱流出
C．电流表所测电流不能超过其最大测量值
D．把电流表最大量程的两个接线柱直接连到电源正负极上，可以测量通过电源的电流
三、填空题
15．如图所示，该表的最小刻度是_________A，读数是_____________A。
16．如图所示的仪表是测量________的仪表，它应该________（选填“串联”或“并联”）在电路中使用，它的分度值是________．
17．如图所示的电路中，电流表测量的是________的电流，灯L1和灯L2是________联．
18．两节干电池串联后的总电压是________V.手机（移动电话）的普及使通讯变得更加方便快捷，给手机电池充电时是将电能转化为________能.某手机的待机电流为3mA，合________A．
19．完成下列单位换算：
（1）0.45A=________mA=________μA．
（2）2×106μA=________mA=________A．
20．电流是由电荷的_____形成的.在如图所示电路中，灯L1和L2是______（选填“串联”或“并联”）连接的，电流表测量______的电流.
21．如图所示，是一电流表的表盘示意图．
(1)电流表的刻度盘上标有字母A，表示____________________．
(2)电流表有________个量程，选用“－”“0.6A”两个接线柱时，电流表的分度值为________A，能测量的最大电流为________A．
(3)选用“－”“3”两个接线柱时，图中指针所指示的电流值为________A；选用“－”“0.6”两个接线柱时，图中指针所指示的电流值为________A．
22．如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因．
甲同学的问题：____________________________________；
乙同学的问题：____________________________________；
丙同学的问题：____________________________________．
23．如图所示，左边电流表表盘上每小格表示___________A，读数为____________A；右边电流表表盘上每小格表示_____________A，读数为_____________A。
24．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
25．如图所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，开关S控制________（选填“L1”、“L2”、或“L1和L2”）
参考答案
1．D
2．D
3．D
4．D
5．D
6．A
7．A
8．A
9．D
10．B
11．D
12．C
13．BC
14．ABC
15．0.02
0.2
16．电流
串联
40A
17．通过灯L2
并
18．3
化学
0.003
19．
450
4.5×105
2000
2
20．定向移动
并联
L1
21．仪表用于测量电流
两
0.02A
0.6
1.5
0.3.
22．电流表正负接线柱接反了，电流表量程选大了，电流表量程选小了
23．0.10.80.020.48
24．0.9
25．L2；．
L1和L2
