11.5
探究串、并联电路中电流的规律
同步练习
一、单选题
1．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大
B．暗的电流大
C．两者电流相等
D．无法比较
2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（
）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
3．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（ ）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小

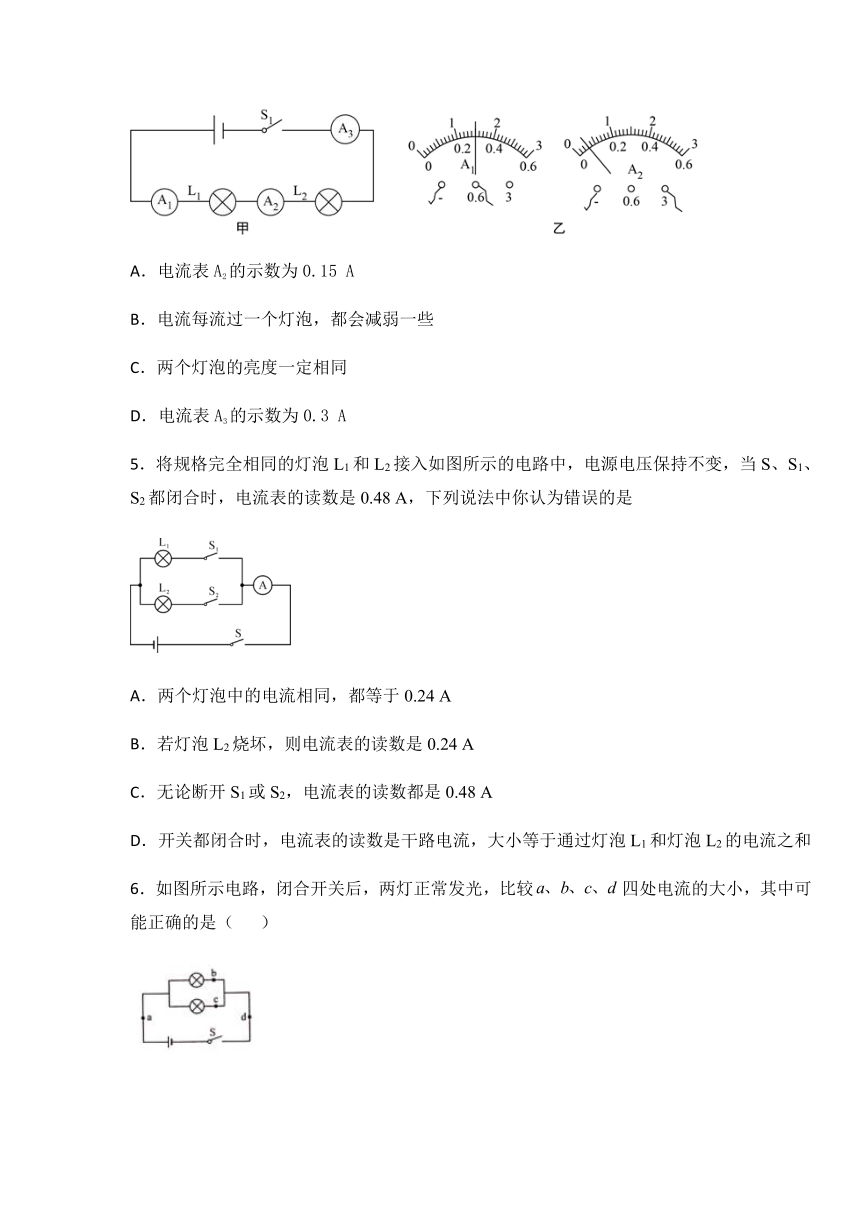

4．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是
A．电流表A2的示数为0.15
A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3的示数为0.3
A
5．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48
A，下列说法中你认为错误的是
A．两个灯泡中的电流相同，都等于0.24
A
B．若灯泡L2烧坏，则电流表的读数是0.24
A
C．无论断开S1或S2，电流表的读数都是0.48
A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和
6．如图所示电路，闭合开关后，两灯正常发光，比较四处电流的大小，其中可能正确的是（
）
A．
B．
C．
D．

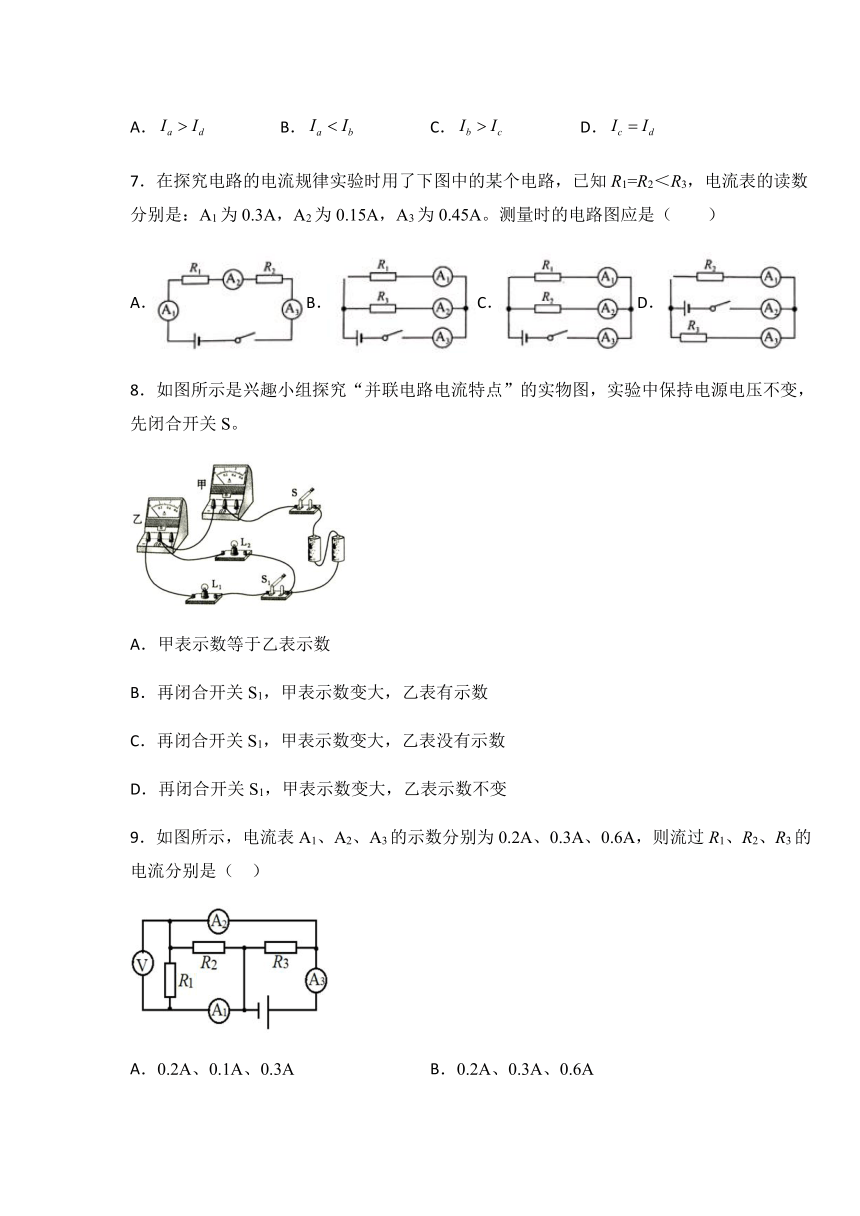

7．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（
）
A．B．C．D．
8．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
9．如图所示，电流表A1、A2、A3的示数分别为0.2A、0.3A、0.6A，则流过R1、R2、R3的电流分别是（
）
A．0.2A、0.1A、0.3A
B．0.2A、0.3A、0.6A
C．0.6A、0.2A、0.1A
D．0.1A、0.2A、0.3A
10．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：（
）
A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1的亮度增大，电流表示数不变
D．L1亮度减小，电流表示数变小
11．如图所示，电流表A1、A2的示数分别为1.6A，0.8A，则下列说法中不正确的是
A．通过灯泡L1的电流是0.8A
B．通过灯泡L2的电流是0.8A
C．通过开关的电流是1.6A
D．并联电路中，各支路的电流一定相等
12．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是
(
)
A．A1的示数不变，A2的示数变大
B．A1的示数变小，A2的示数不变
C．A1的示数变大，A2的示数变小
D．A1的示数变大，A2的示数不变
13．在如图甲所示的电路图中，开关S闭合后，
A1的示数为1.2A，A2的示数如图乙所示，下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.2A
C．通过L2的电流为0.2A
D．通过L2的电流为1.0A
14．在图甲所示的电路中，A1表的示数为1.4A，A2表的示数如图乙所示，下列判断正确的是（ ）
A．通过灯L1的电流为1.4A
B．通过灯L2的电流为2.5A
C．通过灯L1的电流为0.9A
D．通过灯L2的电流为1.4A
15．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.92A?
0.48A
B．0.48A?
1.92A
C．2.4A?
0.44A
D．0.44A?
2.4A
二、多选题
16．如图所示，下列分析正确的是（
）
A．当只闭合S1时，小灯泡L1、L2都发光
B．当只闭合S2时，小灯泡L1、L2都不发光
C．在S1闭合的前提下，再闭合S2，电流表A1的示数会变大
D．在S1闭合的前提下，在闭合S2，电流表A1的示数会减小
17．下列关于串联电路的说法中，正确的是
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路则其余的用电器仍可能正常工作
C．在串联电路中各处电流是相同的
D．一个开关可使电路中的各灯泡同时发光或同时熄灭
三、填空题
18．家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是______（填并联/串联）在电路中的。如图所示电路。闭合开关后，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L2的电流是______A。
19．如图所示，电源电压不变，开关S1已闭合。若再闭合开关S2，则_________的示数变大，小灯泡Ｌ1的亮度将_________。
20．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，则灯泡L1的电流是____A，灯泡L2的电流为_____A．
21．如图所示电路，电流表A1测量的是通过_________的电流，A2测量的是_________的电流。如果A1、A2的示数分别是0.6A、0.lA，则通过灯L1的电流大小为___________A。
22．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流为_____A．
23．如图甲所示的电路中，L1与L2是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为__A，通过L2的电流为____A．
24．使用电流表时，应先估计被测电流，然后选用合适的量程。若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A。
参考答案
1．C
2．B
3．B
4．D
5．C
6．C
7．B
8．B
9．A
10．A
11．D
12．A
13．C
14．C
15．A
16．BC
17．ACD
18．并联
0.5
19．电流表
不变
20．0.3
0.9
21．干路
L2
0.5.
22．0.9
23．并
1.84
0.46
24．较大
试触
0.46
探究串、并联电路中电流的规律
同步练习
一、单选题
1．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大
B．暗的电流大
C．两者电流相等
D．无法比较
2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（
）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
3．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（ ）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小
4．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是
A．电流表A2的示数为0.15
A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3的示数为0.3
A
5．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48
A，下列说法中你认为错误的是
A．两个灯泡中的电流相同，都等于0.24
A
B．若灯泡L2烧坏，则电流表的读数是0.24
A
C．无论断开S1或S2，电流表的读数都是0.48
A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和
6．如图所示电路，闭合开关后，两灯正常发光，比较四处电流的大小，其中可能正确的是（
）
A．
B．
C．
D．
7．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（
）
A．B．C．D．
8．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
9．如图所示，电流表A1、A2、A3的示数分别为0.2A、0.3A、0.6A，则流过R1、R2、R3的电流分别是（
）
A．0.2A、0.1A、0.3A
B．0.2A、0.3A、0.6A
C．0.6A、0.2A、0.1A
D．0.1A、0.2A、0.3A
10．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：（
）
A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1的亮度增大，电流表示数不变
D．L1亮度减小，电流表示数变小
11．如图所示，电流表A1、A2的示数分别为1.6A，0.8A，则下列说法中不正确的是
A．通过灯泡L1的电流是0.8A
B．通过灯泡L2的电流是0.8A
C．通过开关的电流是1.6A
D．并联电路中，各支路的电流一定相等
12．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是
(
)
A．A1的示数不变，A2的示数变大
B．A1的示数变小，A2的示数不变
C．A1的示数变大，A2的示数变小
D．A1的示数变大，A2的示数不变
13．在如图甲所示的电路图中，开关S闭合后，
A1的示数为1.2A，A2的示数如图乙所示，下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.2A
C．通过L2的电流为0.2A
D．通过L2的电流为1.0A
14．在图甲所示的电路中，A1表的示数为1.4A，A2表的示数如图乙所示，下列判断正确的是（ ）
A．通过灯L1的电流为1.4A
B．通过灯L2的电流为2.5A
C．通过灯L1的电流为0.9A
D．通过灯L2的电流为1.4A
15．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（
）
A．1.92A?
0.48A
B．0.48A?
1.92A
C．2.4A?
0.44A
D．0.44A?
2.4A
二、多选题
16．如图所示，下列分析正确的是（
）
A．当只闭合S1时，小灯泡L1、L2都发光
B．当只闭合S2时，小灯泡L1、L2都不发光
C．在S1闭合的前提下，再闭合S2，电流表A1的示数会变大
D．在S1闭合的前提下，在闭合S2，电流表A1的示数会减小
17．下列关于串联电路的说法中，正确的是
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路则其余的用电器仍可能正常工作
C．在串联电路中各处电流是相同的
D．一个开关可使电路中的各灯泡同时发光或同时熄灭
三、填空题
18．家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是______（填并联/串联）在电路中的。如图所示电路。闭合开关后，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L2的电流是______A。
19．如图所示，电源电压不变，开关S1已闭合。若再闭合开关S2，则_________的示数变大，小灯泡Ｌ1的亮度将_________。
20．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，则灯泡L1的电流是____A，灯泡L2的电流为_____A．
21．如图所示电路，电流表A1测量的是通过_________的电流，A2测量的是_________的电流。如果A1、A2的示数分别是0.6A、0.lA，则通过灯L1的电流大小为___________A。
22．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流为_____A．
23．如图甲所示的电路中，L1与L2是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为__A，通过L2的电流为____A．
24．使用电流表时，应先估计被测电流，然后选用合适的量程。若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A。
参考答案
1．C
2．B
3．B
4．D
5．C
6．C
7．B
8．B
9．A
10．A
11．D
12．A
13．C
14．C
15．A
16．BC
17．ACD
18．并联
0.5
19．电流表
不变
20．0.3
0.9
21．干路
L2
0.5.
22．0.9
23．并
1.84
0.46
24．较大
试触
0.46
