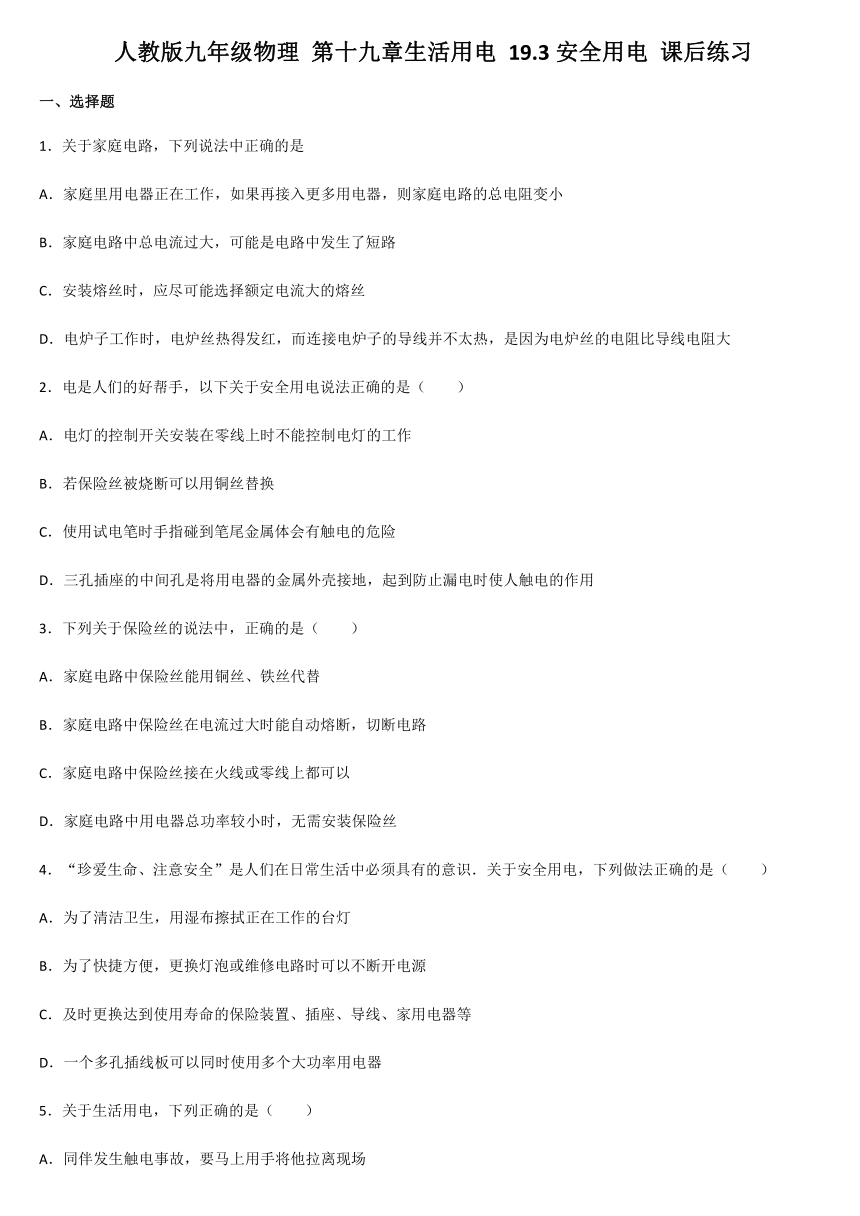

人教版九年级物理 第十九章生活用电 19.3安全用电 课后练习（word版，含答案）

人教版九年级物理
第十九章生活用电
19.3安全用电
课后练习
一、选择题
1．关于家庭电路，下列说法中正确的是
A．家庭里用电器正在工作，如果再接入更多用电器，则家庭电路的总电阻变小
B．家庭电路中总电流过大，可能是电路中发生了短路
C．安装熔丝时，应尽可能选择额定电流大的熔丝
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝的电阻比导线电阻大
2．电是人们的好帮手，以下关于安全用电说法正确的是（
）
A．电灯的控制开关安装在零线上时不能控制电灯的工作
B．若保险丝被烧断可以用铜丝替换
C．使用试电笔时手指碰到笔尾金属体会有触电的危险
D．三孔插座的中间孔是将用电器的金属外壳接地，起到防止漏电时使人触电的作用
3．下列关于保险丝的说法中，正确的是（
）
A．家庭电路中保险丝能用铜丝、铁丝代替
B．家庭电路中保险丝在电流过大时能自动熔断，切断电路
C．家庭电路中保险丝接在火线或零线上都可以
D．家庭电路中用电器总功率较小时，无需安装保险丝
4．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（
）
A．为了清洁卫生，用湿布擦拭正在工作的台灯
B．为了快捷方便，更换灯泡或维修电路时可以不断开电源
C．及时更换达到使用寿命的保险装置、插座、导线、家用电器等
D．一个多孔插线板可以同时使用多个大功率用电器

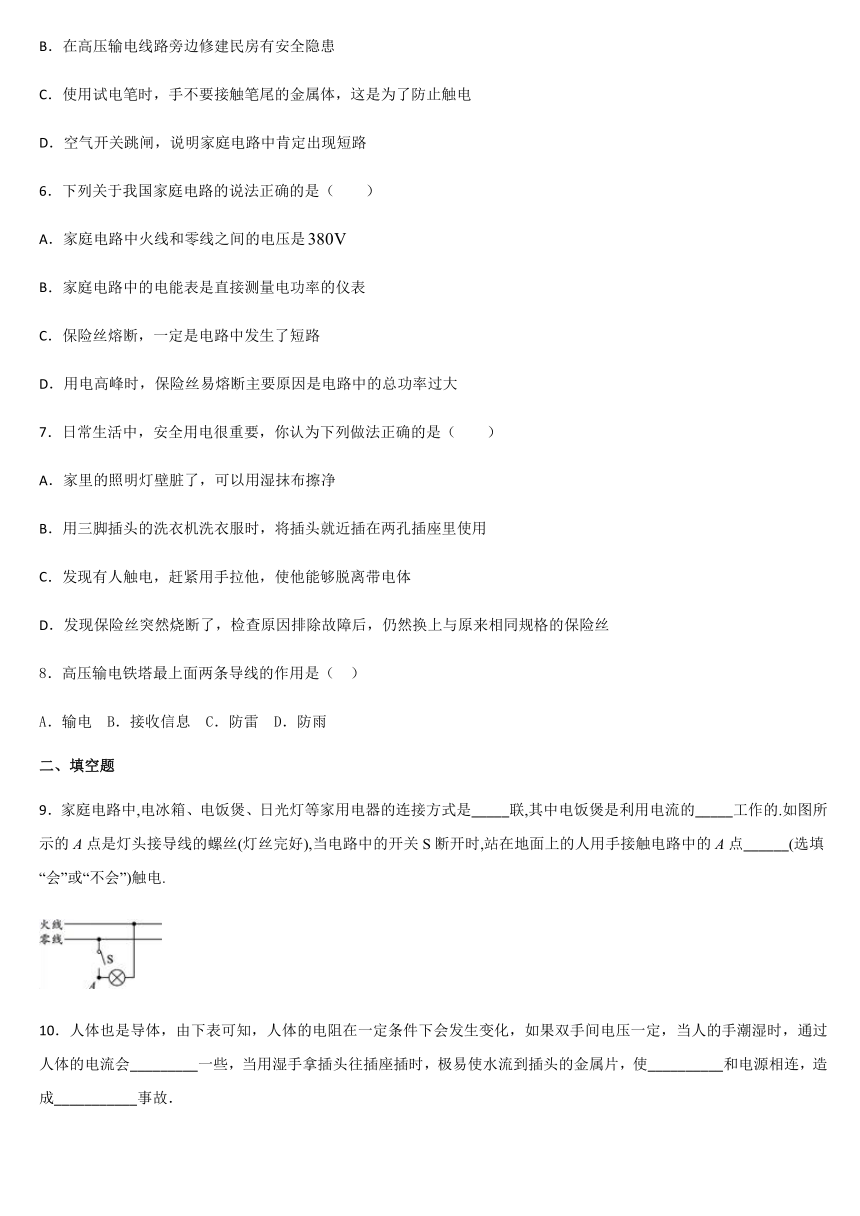

5．关于生活用电，下列正确的是（
）
A．同伴发生触电事故，要马上用手将他拉离现场
B．在高压输电线路旁边修建民房有安全隐患
C．使用试电笔时，手不要接触笔尾的金属体，这是为了防止触电
D．空气开关跳闸，说明家庭电路中肯定出现短路
6．下列关于我国家庭电路的说法正确的是（
）
A．家庭电路中火线和零线之间的电压是
B．家庭电路中的电能表是直接测量电功率的仪表
C．保险丝熔断，一定是电路中发生了短路
D．用电高峰时，保险丝易熔断主要原因是电路中的总功率过大
7．日常生活中，安全用电很重要，你认为下列做法正确的是（
）
A．家里的照明灯壁脏了，可以用湿抹布擦净
B．用三脚插头的洗衣机洗衣服时，将插头就近插在两孔插座里使用
C．发现有人触电，赶紧用手拉他，使他能够脱离带电体
D．发现保险丝突然烧断了，检查原因排除故障后，仍然换上与原来相同规格的保险丝
8．高压输电铁塔最上面两条导线的作用是（
）
A．输电
B．接收信息
C．防雷
D．防雨
二、填空题
9．家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是_____联,其中电饭煲是利用电流的_____工作的.如图所示的A点是灯头接导线的螺丝(灯丝完好),当电路中的开关S断开时,站在地面上的人用手接触电路中的A点______(选填“会”或“不会”)触电.

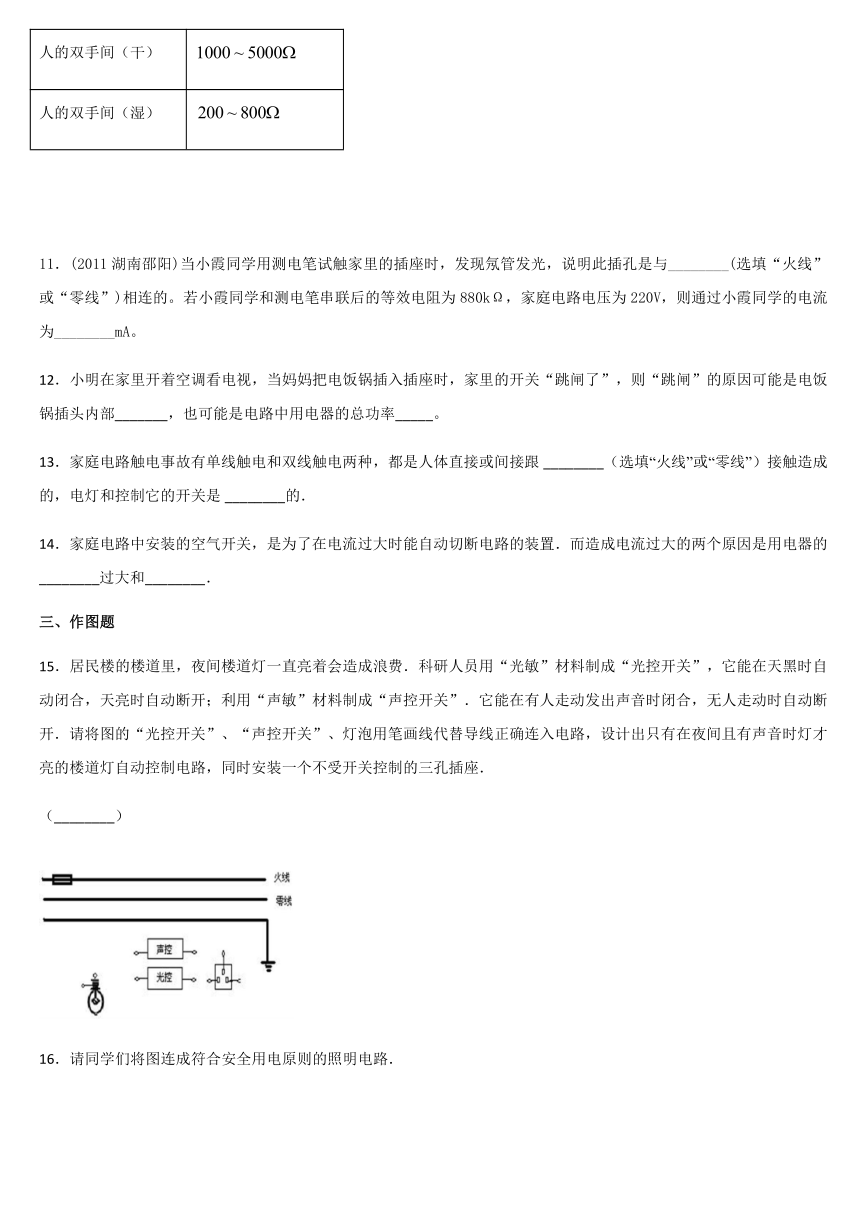

10．人体也是导体，由下表可知，人体的电阻在一定条件下会发生变化，如果双手间电压一定，当人的手潮湿时，通过人体的电流会_________一些，当用湿手拿插头往插座插时，极易使水流到插头的金属片，使__________和电源相连，造成___________事故．
人的双手间（干）
人的双手间（湿）
11．(2011湖南邵阳)当小霞同学用测电笔试触家里的插座时，发现氖管发光，说明此插孔是与________(选填“火线”或“零线”)相连的。若小霞同学和测电笔串联后的等效电阻为880kΩ，家庭电路电压为220V，则通过小霞同学的电流为________mA。
12．小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部_______，也可能是电路中用电器的总功率_____。
13．家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟?________（选填“火线”或“零线”）接触造成的，电灯和控制它的开关是?________的．
14．家庭电路中安装的空气开关，是为了在电流过大时能自动切断电路的装置．而造成电流过大的两个原因是用电器的________过大和________．
三、作图题
15．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
（________）

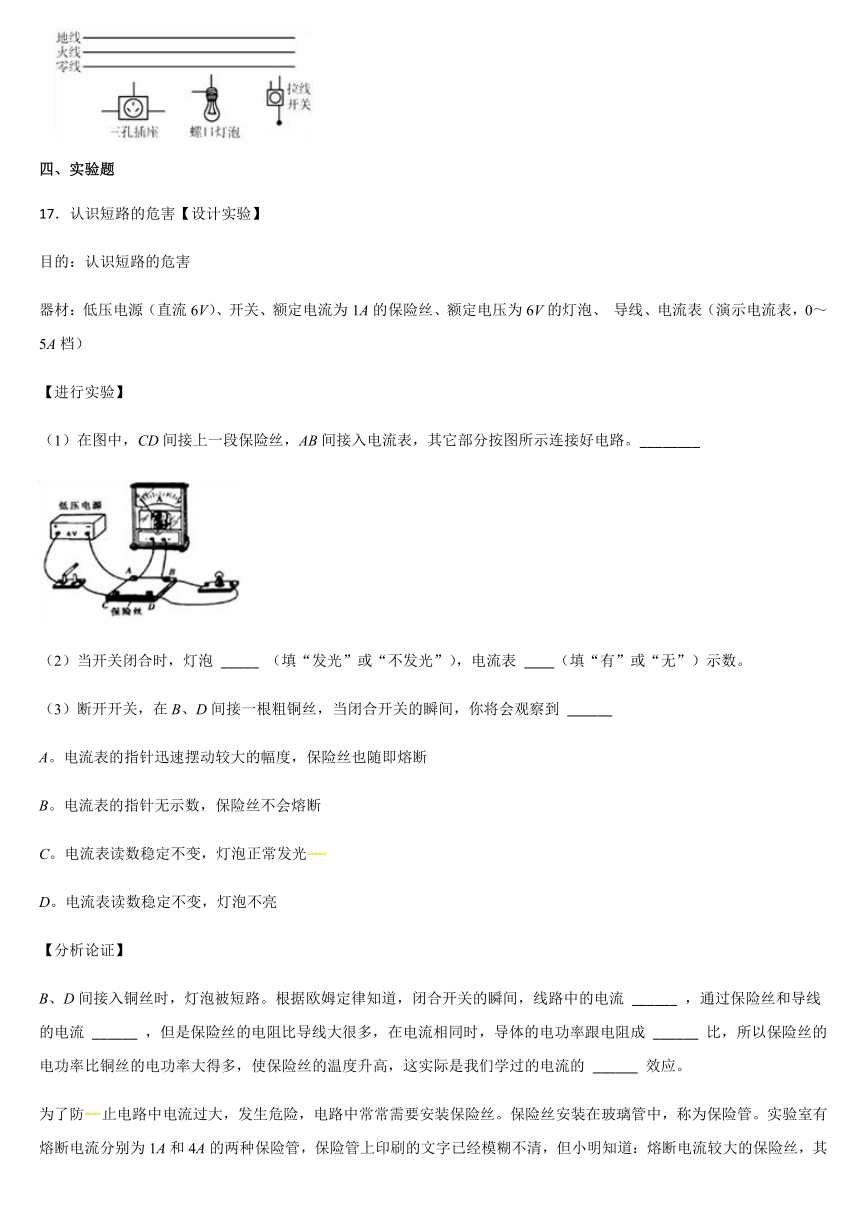

16．请同学们将图连成符合安全用电原则的照明电路．
四、实验题
17．认识短路的危害【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A档）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。________
（2）当开关闭合时，灯泡
_____
（填“发光”或“不发光”），电流表
____（填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到
______
A。电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B。电流表的指针无示数，保险丝不会熔断
C。电流表读数稳定不变，灯泡正常发光
D。电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流
______
，通过保险丝和导线的电流
______
，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成
______
比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的
______
效应。
为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小。因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管。
18．某天晚上，家里的所有用电器突然全部停止工作．请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想．
原因一：__________．
证实办法：________________．
原因二：___________________________．
证实办法：_____________________________．
19．微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，能穿透陶瓷器、玻璃、耐热塑胶等材料，微波炉所使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用
______
（两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用
______
（不锈钢/铁/玻璃）容器来加热，加热过程中是将
______
能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数n；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤：
______
．
②电能表指示灯闪烁一次，用电器消耗的电能E0=
______
J．（保留一位小数）
③微波炉热效率的表达式η=
______
．（用字母表示）
五、综合题
20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
如图所示，用电器R接在电压为220
V的电源上，消耗的电功率是1
100
W，电路中还有额定电流为10
A的保险丝，则：
（1）用电器R接入电路时，通过保险丝的电流是多大____？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少____？(上表电阻数据适用于人体)并分析为什么保险丝不会熔断_____？(即保险丝不能救人命)
21．小雨在网上冲浪时，看到了下面的一则材料，请你和他一起阅读后，回答下列问题．
人体对电流的反应
随着科技的飞速发展，各种电器设备的数量急剧增加，但同时也带来了更多的触电事故，因此，安全用电被人们所重视．人们往往认为触电危害的原因是接触了高压，而触电危害的真正原因是有较大的电流通过人体，人体受到电击时，电流对人体的伤害程度主要与流过人体电流的大小有关，当手触及50Hz交变电流时，人体的反应如下表所示．
电流
人体反应
0．6~1．5
手轻微颤抖
2~3
手指强烈颤抖
5~7
手部肌肉痉挛
8~10
手难以摆脱带电体，但还能摆脱，手指尖到手腕剧痛
20~25
手迅速麻痹，不能自动摆脱电源，手剧痛，呼吸困难
50~80
呼吸麻痹，心房开始震颤
90~100
呼吸麻痹，延续3s就会造成心脏麻痹
除电流大小的原因外，触电的部位、电流经过人体的时间也会影响触电的伤害程度，如果电流长时间通过人体，人体电阻会下降，即使电流很小，也是比较危险的．
（1）根据欧姆定律可知：对于同一个人，电压越_______，电流就越________，电流经过人体造成的伤害就越大，通过阅读，在防止人身触电事故方面你还学到了什么
________？
（2）用今天你学到的知识解释一下，为什么我们认为不高于36V的电压才是安全的_______？
【参考答案】
1．ABD
2．D
3．B
4．C
5．B
6．D
7．D
8．C
9．并
热效应
会
10．大
人体
触电
11．火线
0.25
12．
短路
过大
13．
火线
串联
14．用电器的总功率过大短路
15．
16．
17．
见解析
发光
有
A
很大
相同
正
热
18．整个小区停电观察小区其他家庭是否有电家里用电器的总功率过大(或某处电路短路)，导致保险丝熔断(或空气开关跳闸)查看保险丝是否完好(或空气开关是否跳闸)
19．三脚
玻璃
电
关闭家内其他用电器，只让微波炉工作
1.125×103
略
20．（1）5A；（2）保险丝不能救人命。
21．高
大
通过阅读，知道造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度
略
