14.1
热机
1、知道什么是热机、内燃机
2、理解并记住内燃机的四个冲程，能根据图辨别四个冲程
3、区别汽油机和柴油机

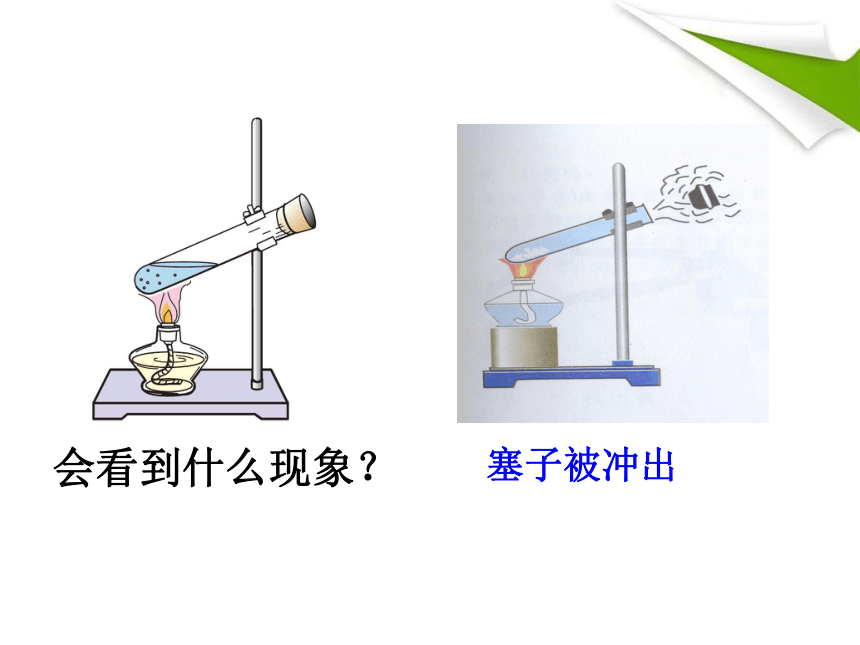

会看到什么现象？
塞子被冲出

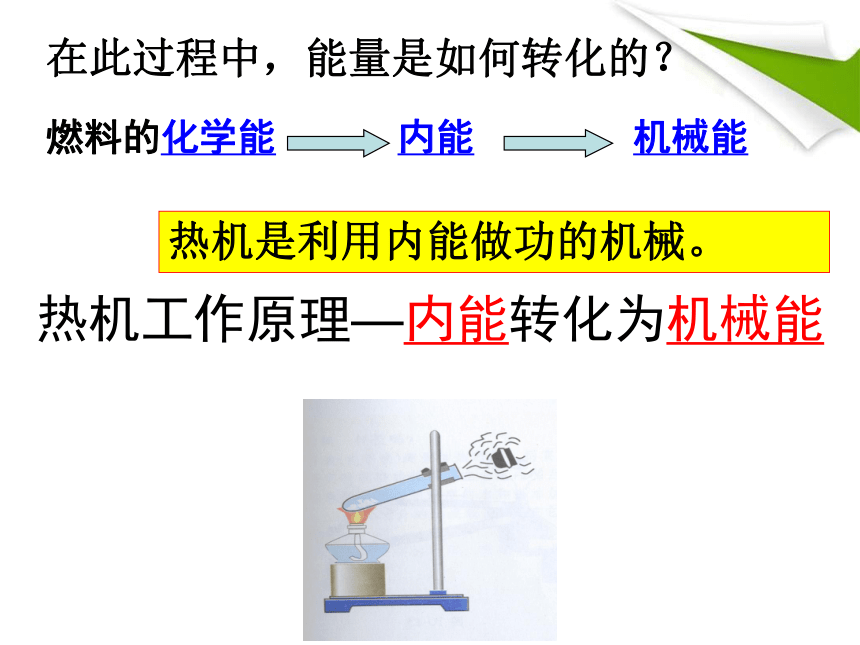

在此过程中，能量是如何转化的？
燃料的化学能
内能
机械能
热机是利用内能做功的机械。
热机工作原理—内能转化为机械能

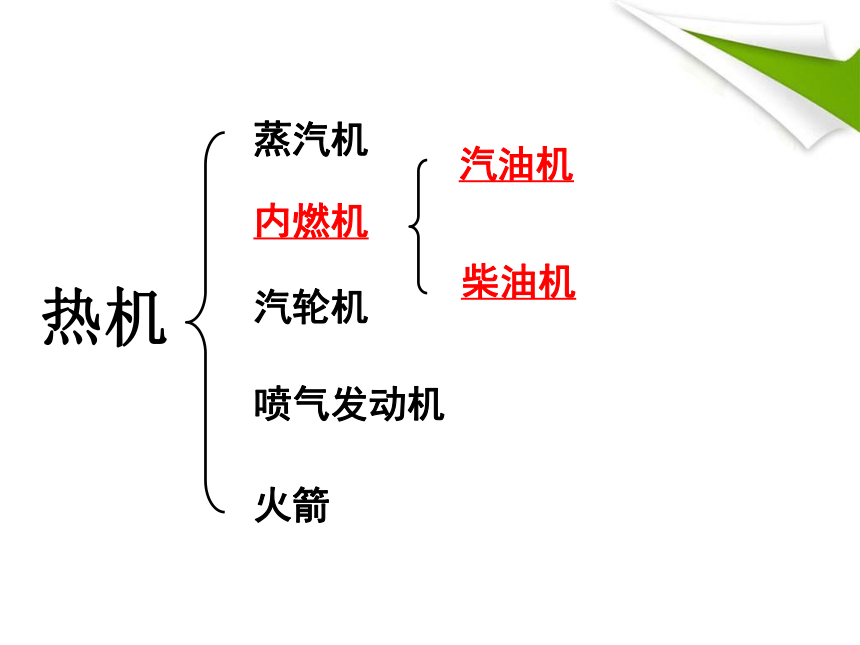

热机
蒸汽机
内燃机
汽轮机
喷气发动机
火箭
汽油机
柴油机

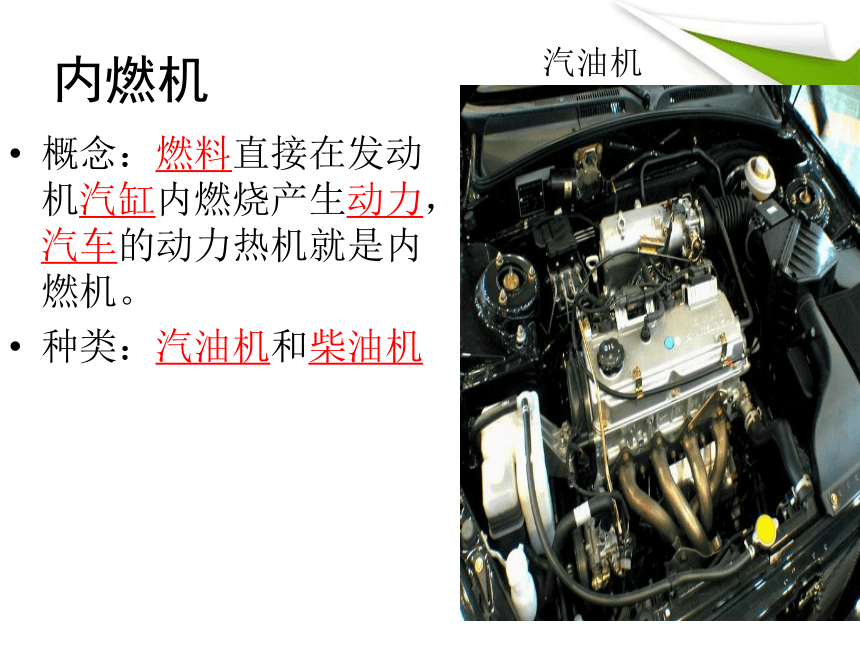

内燃机
概念：燃料直接在发动机汽缸内燃烧产生动力，汽车的动力热机就是内燃机。
种类：汽油机和柴油机
汽油机

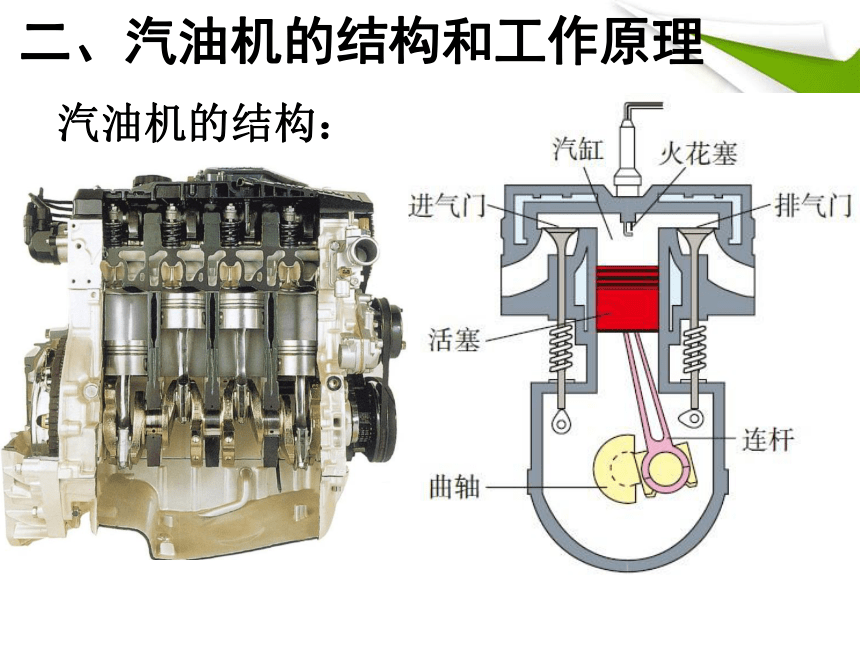

二、汽油机的结构和工作原理
汽油机的结构：

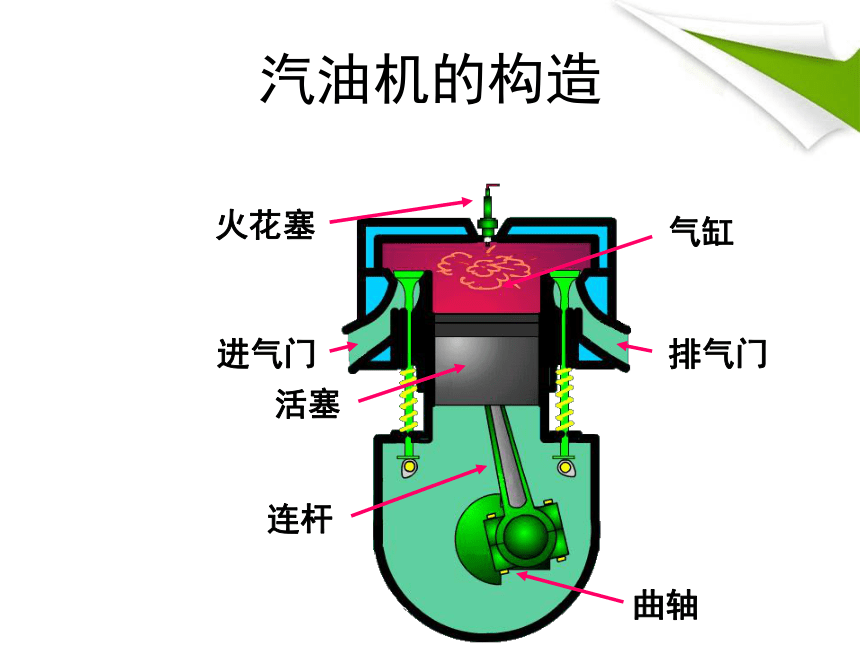

汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴

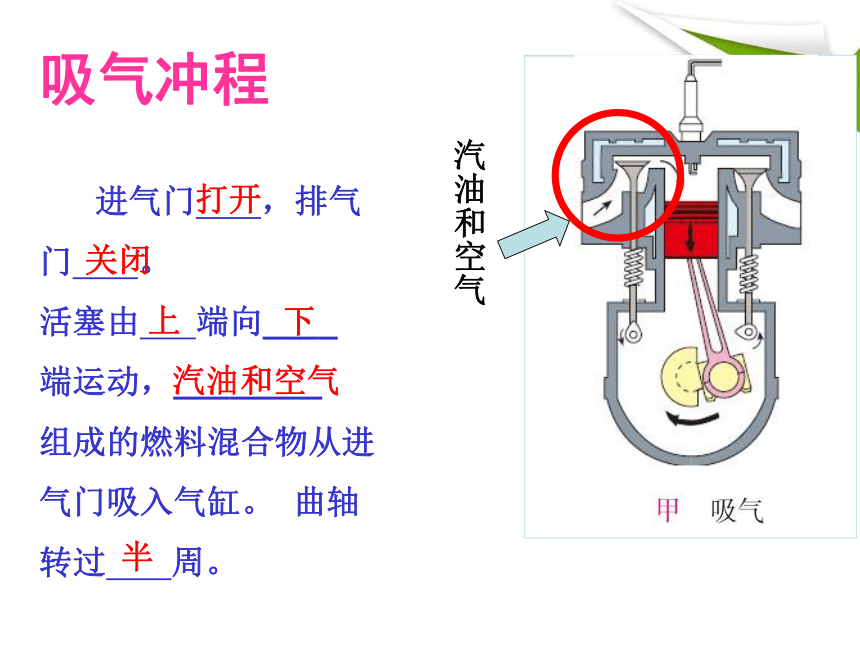

吸气冲程
汽油和空气
进气门
，排气门
。
活塞由
端向____
端运动，________
组成的燃料混合物从进气门吸入气缸。
曲轴转过
周。
打开
关闭
上
下
汽油和空气
半

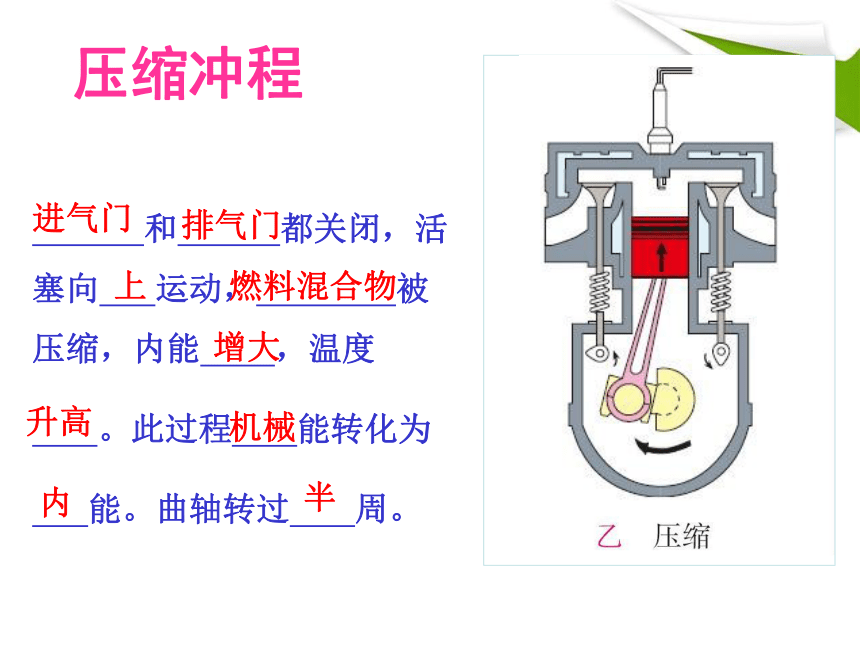

压缩冲程
和
都关闭，活塞向
运动，
被压缩，内能
，温度
。此过程
能转化为
能。曲轴转过
周。
进气门
排气门
上
燃料混合物
增大
升高
机械
内
半
做功冲程
在压缩冲程末尾，
产生电火花，使
猛烈燃烧，产生高温高压的燃气，推动活塞向
运动，并通过连杆带动
转动。
曲轴转过
周。此过程
中
能转化为
能
火花塞
燃料
下
曲轴
内
机械
半
排气冲程
燃烧后的废气
关闭，_____打开，活塞向
运动，把废气排出气缸。曲轴转过
周。
进气门
排气门
上
半
内燃机的启动：
内燃机不能自行启动，开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动。
内燃机的工作循环:
小结：汽油机一个工作循环包括
冲程，活塞往复
次，曲轴转动
圈，与曲轴相连的飞轮也转_____圈，做功
次。有
次能量转化。
4
2
2
1
2
2
四个冲程的联系
(1)在一个工作循环中,只有做功冲程的燃气对外做功,其他三个辅冲程不但不做功,还要消耗机械能。
(2)做功冲程为其他三个冲程提供能量,其他三个冲程为做功冲程做功提供基础。
(3)依靠曲轴的惯性完成吸气、压缩、排气冲程。
　　1．不是依靠飞轮惯性完成的冲程是（
）
A
A
D
B
C
做功冲程
吸气冲程
排气冲程
压缩冲程
课堂练习
　　2．内燃机压缩冲程中
能转化为
；
在做功冲程中
能转化为
能。
机械
内能
机械
内
三、柴油机的结构和工作原理
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
柴油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
四、汽油机与柴油机的区别
火花塞
喷油嘴
汽油和空气
空气
点燃式
压燃式
4、汽油机与柴油机的异同
汽油机
柴油机
相同点
不同点
结构
吸入物质
点火方式
都有吸气、压缩、做功、排气四个冲程
都是利用内能做功
都只有做功冲程对外做功
火花塞
喷油嘴
空气和汽油
空气
点燃式
压燃式
五、内燃机的应用
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克、火车、轮船上面。
4、单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是(
)
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周。
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周。
5、某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒飞轮转（
）周，做功（
）次,有（
）个冲程。
c
10
40
20
1．基本构造和主要部件的作用相似。
2
．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3
．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4
．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
相同点
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2
．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3
．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4
．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
1、热机是利用
做功的机械。
2、①
冲程是进气门打开，吸进
和____。
②压缩冲程是把活塞的____能转化为气体的__能。
③做功冲程是把气体的___能转化为活塞的____能，使汽车获得__力。
④排气冲程把_____打开。
3、汽油机汽缸顶部为
，柴油机汽缸顶部为
；柴油机吸进的只有
。
