人教版物理九年级上册同步训练15.5 串、并联电路中电流的规律第2课时

人教版九年级上册物理同步训练

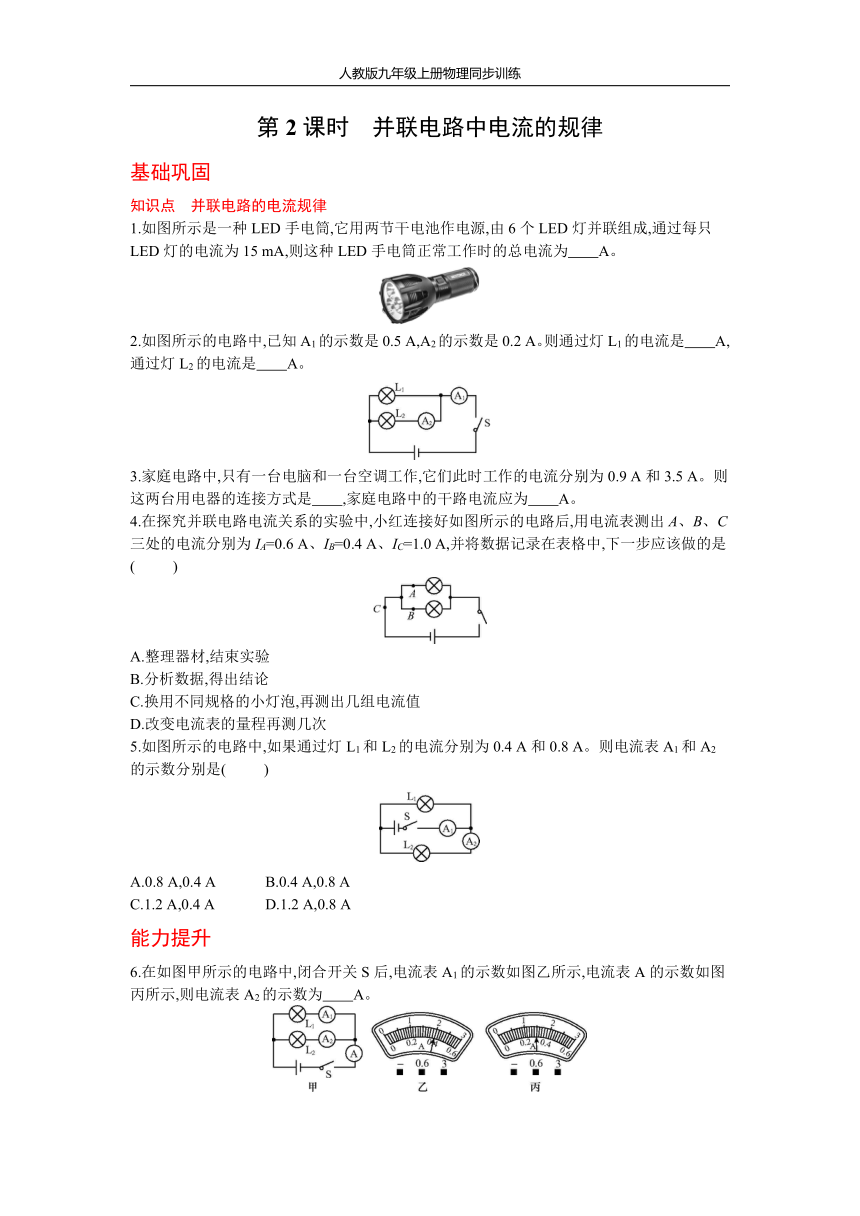

第2课时　并联电路中电流的规律
基础巩固
知识点　并联电路的电流规律
1.如图所示是一种LED手电筒,它用两节干电池作电源,由6个LED灯并联组成,通过每只LED灯的电流为15
mA,则这种LED手电筒正常工作时的总电流为　　A。?
2.如图所示的电路中,已知A1的示数是0.5
A,A2的示数是0.2
A。则通过灯L1的电流是　　A,通过灯L2的电流是　　A。?
3.家庭电路中,只有一台电脑和一台空调工作,它们此时工作的电流分别为0.9
A和3.5
A。则这两台用电器的连接方式是　　,家庭电路中的干路电流应为　　A。?
4.在探究并联电路电流关系的实验中,小红连接好如图所示的电路后,用电流表测出A、B、C三处的电流分别为IA=0.6
A、IB=0.4
A、IC=1.0
A,并将数据记录在表格中,下一步应该做的是(
　　)
A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.改变电流表的量程再测几次
5.如图所示的电路中,如果通过灯L1和L2的电流分别为0.4
A和0.8
A。则电流表A1和A2的示数分别是(
　　)
A.0.8
A,0.4
A
B.0.4
A,0.8
A
C.1.2
A,0.4
A
D.1.2
A,0.8
A
能力提升
6.在如图甲所示的电路中,闭合开关S后,电流表A1的示数如图乙所示,电流表A的示数如图丙所示,则电流表A2的示数为　　A。?

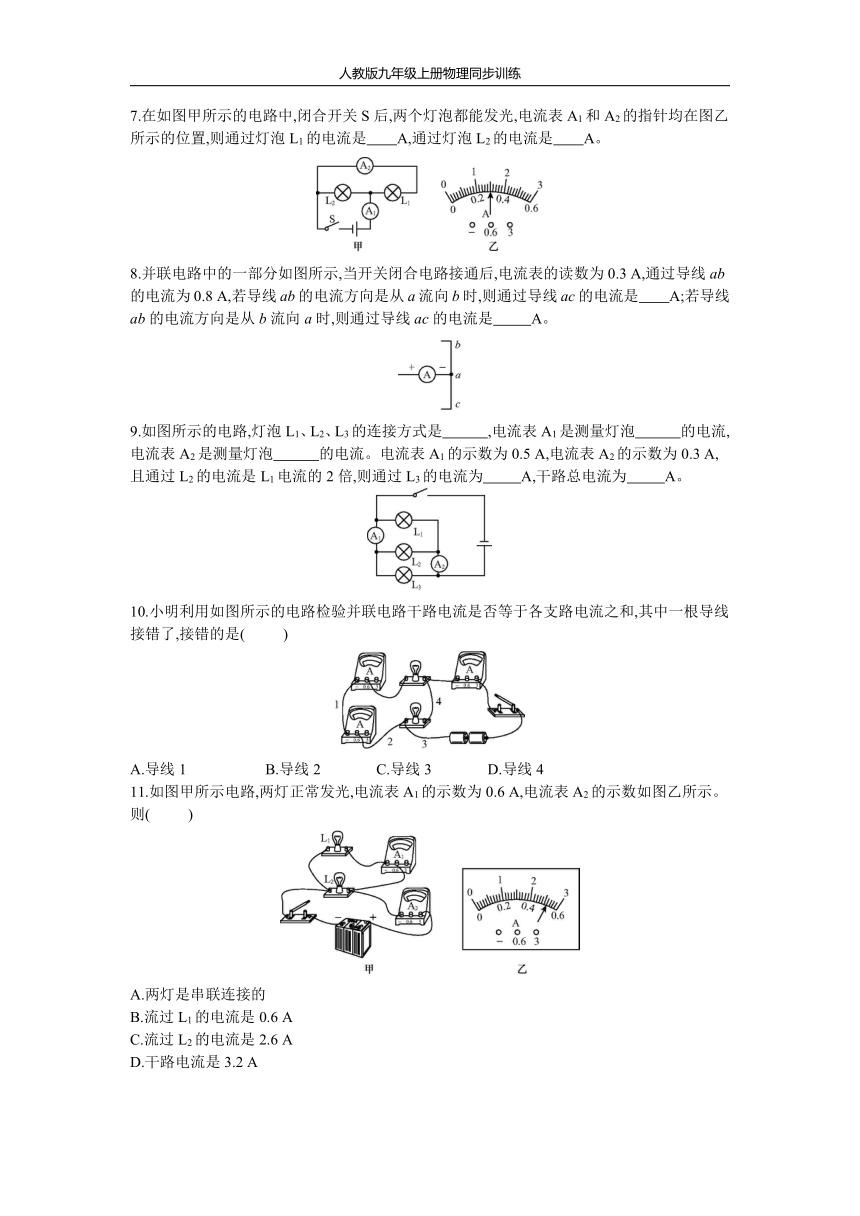

7.在如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是　　A,通过灯泡L2的电流是　　A。?
8.并联电路中的一部分如图所示,当开关闭合电路接通后,电流表的读数为0.3
A,通过导线ab的电流为0.8
A,若导线ab的电流方向是从a流向b时,则通过导线ac的电流是　　A;若导线ab的电流方向是从b流向a时,则通过导线ac的电流是　
　A。?
9.如图所示的电路,灯泡L1、L2、L3的连接方式是　
　,电流表A1是测量灯泡　
　的电流,电流表A2是测量灯泡　
　的电流。电流表A1的示数为0.5
A,电流表A2的示数为0.3
A,且通过L2的电流是L1电流的2倍,则通过L3的电流为　
　A,干路总电流为　
　A。?
10.小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和,其中一根导线接错了,接错的是(
　　)
A.导线1
B.导线2
C.导线3
D.导线4
11.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6
A,电流表A2的示数如图乙所示。则(
　　)
A.两灯是串联连接的
B.流过L1的电流是0.6
A
C.流过L2的电流是2.6
A
D.干路电流是3.2
A
12.如图所示的电路中,三只电流表测量电流值的关系可用数学表达式表示,其中正确的是(
　　)
A.I1+I2=I3
B.I1-I2=I3
C.I1>I2>I3
D.I1=I2=I3
13.如图所示电路,已知通过灯泡L1、L2、L3的电流分别为0.3
A、0.5
A、0.7
A,则电流表A1和电流表A2的示数分别是(
　　)
A.0.8
A,1
A
B.1.5
A,1
A
C.1.5
A,0.8
A
D.1.2
A,0.8
A
14.用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是　　(选填“正确”或“错误”)的;?
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上。其他都不动。这样连接的目的是测　　(选填“干路”或“L2”)的电流,请评价其可行性并说明理由:　
　;?
(3)小易将实验数据记录在下表中,分析表中数据,可得出的结论是　
　。?
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
拓展延伸
15.小宇按图示电路探究并联电路的电流关系。
(1)按电路图连接好电路进行实验,当只闭合S1时,发现电流表指针迅速偏转,则出现该现象的原因是L1　
　(选填“断路”或“短路”);?
(2)排除故障后,重新实验,只闭合S1时,电流表示数如图甲所示;只闭合S2时,电流表示数如图乙所示;同时闭合S1与S2,电流表示数如图丙所示,请你帮小宇完成表中数据和结论;
物理量
L1的电流/A
L2的电流/A
干路电流/A
测量值
结论
(3)分析表中数据可知,他在实验时,改接了一次电路,其具体操作是　
　。
参考答案
1.
0.09　?
2.
0.3　
0.2　
3.并联　　4.4　
4.
C
5.
D
6.
1.1　
7.
0.3　　1.2　?
8.0.5　1.1　
9.并联　　L2、L3　　L1、L2　　0.3　　0.6　?
10.C
11.
B
12.
C
13.
D
14.(1)　错误　?
(2)
L2　
　不可行,因为电流表的正、负接线柱接反了　;?
(3)并联电路中干路电流等于各支路电流之和　。?
15.
(1)　短路　
(2)
物理量
L1的电流/A
L2的电流/A
干路电流/A
测量值
0.3
0.4
0.7
结论
并联电路中干路电流等于各支路电流之和
(3)测并联总电流时,改变电流表的量程　。?
