人教版物理九年级上册同步训练16.4 变阻器

人教版九年级上册物理同步训练

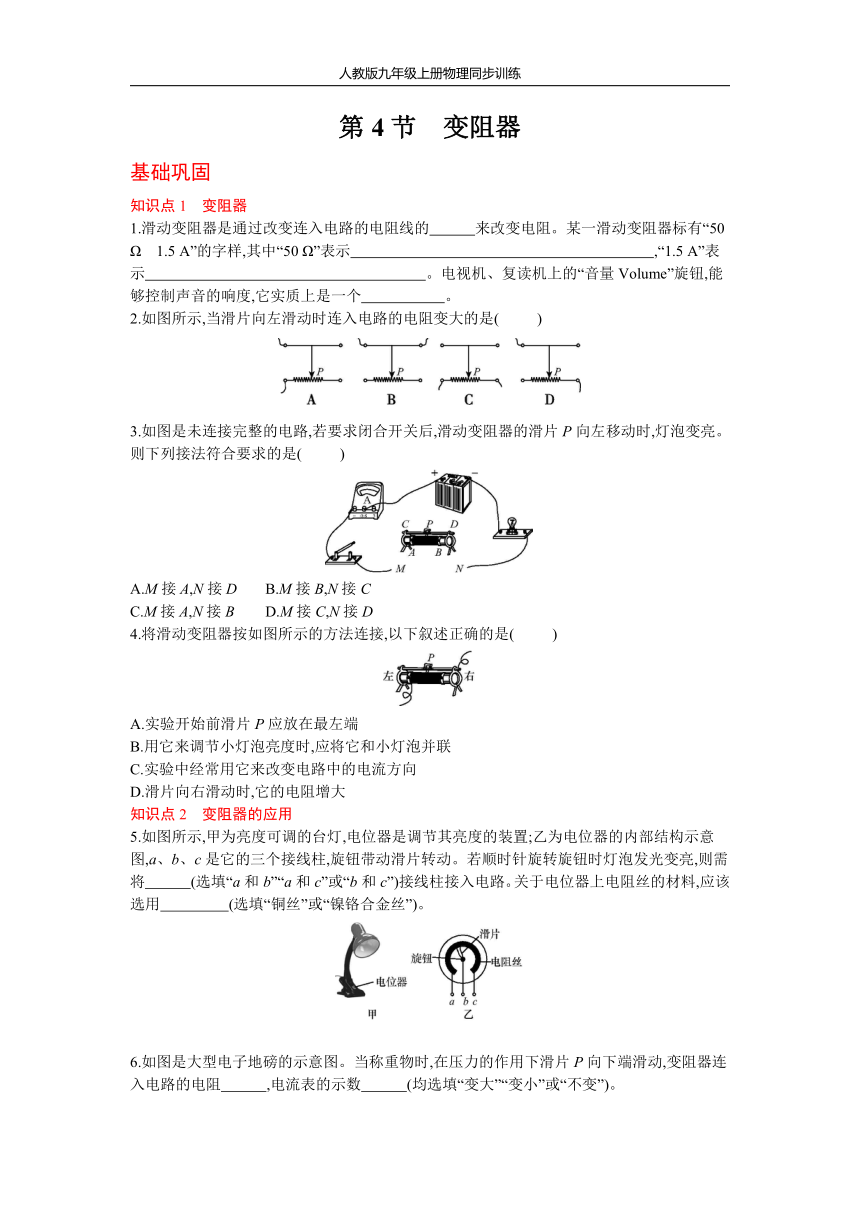

第4节　变阻器
基础巩固
知识点1　变阻器
1.滑动变阻器是通过改变连入电路的电阻线的　
　来改变电阻。某一滑动变阻器标有“50
Ω　1.5
A”的字样,其中“50
Ω”表示　
　,“1.5
A”表示　
　。电视机、复读机上的“音量Volume”旋钮,能够控制声音的响度,它实质上是一个　
　。?
2.如图所示,当滑片向左滑动时连入电路的电阻变大的是(
　　)
3.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是(
　　)
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
4.将滑动变阻器按如图所示的方法连接,以下叙述正确的是(
　　)
A.实验开始前滑片P应放在最左端
B.用它来调节小灯泡亮度时,应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向右滑动时,它的电阻增大
知识点2　变阻器的应用
5.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将　
　(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用　
　(选填“铜丝”或“镍铬合金丝”)。?
6.如图是大型电子地磅的示意图。当称重物时,在压力的作用下滑片P向下端滑动,变阻器连入电路的电阻　
　,电流表的示数　
　(均选填“变大”“变小”或“不变”)。?

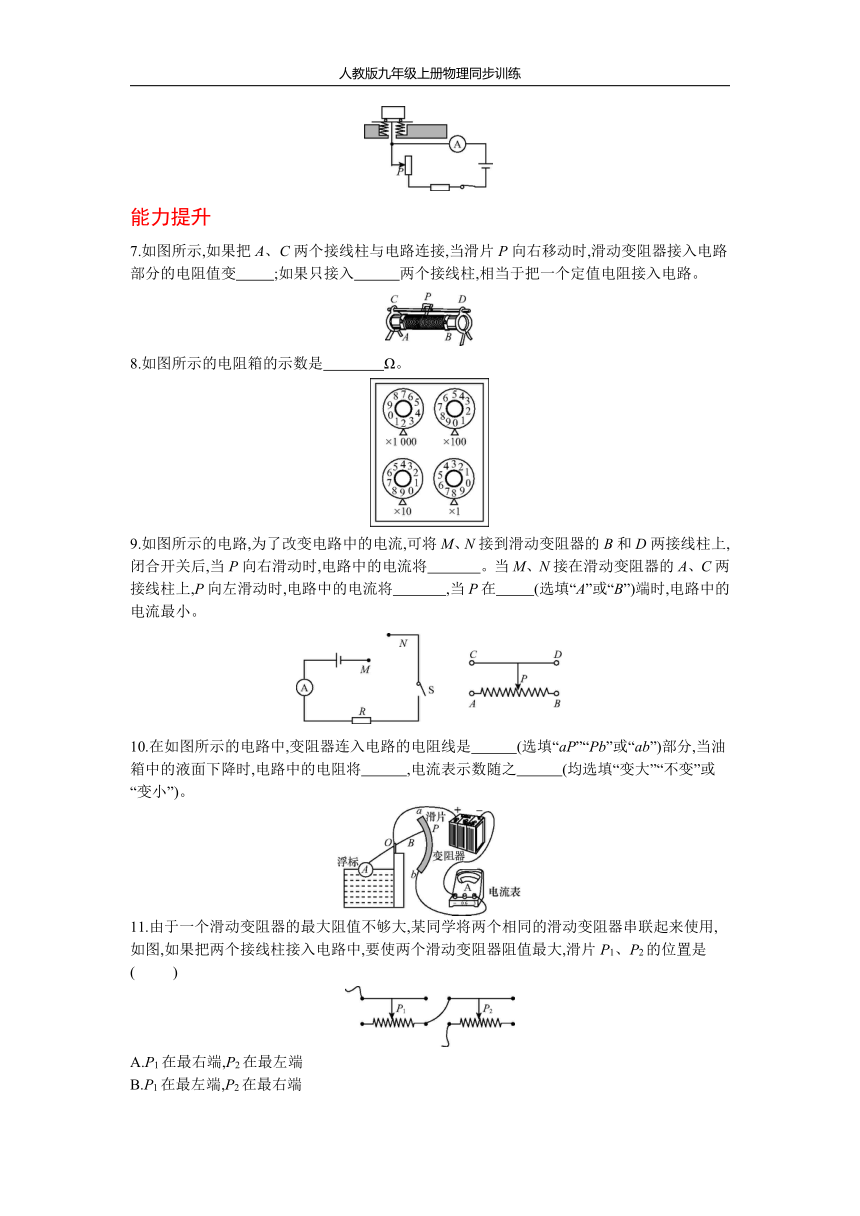

能力提升
7.如图所示,如果把A、C两个接线柱与电路连接,当滑片P向右移动时,滑动变阻器接入电路部分的电阻值变　
　;如果只接入　
　两个接线柱,相当于把一个定值电阻接入电路。?
8.如图所示的电阻箱的示数是　
　Ω。?
9.如图所示的电路,为了改变电路中的电流,可将M、N接到滑动变阻器的B和D两接线柱上,闭合开关后,当P向右滑动时,电路中的电流将　
　。当M、N接在滑动变阻器的A、C两接线柱上,P向左滑动时,电路中的电流将　
　,当P在　
　(选填“A”或“B”)端时,电路中的电流最小。?
10.在如图所示的电路中,变阻器连入电路的电阻线是　
　(选填“aP”“Pb”或“ab”)部分,当油箱中的液面下降时,电路中的电阻将　
　,电流表示数随之　
　(均选填“变大”“不变”或“变小”)。?
11.由于一个滑动变阻器的最大阻值不够大,某同学将两个相同的滑动变阻器串联起来使用,如图,如果把两个接线柱接入电路中,要使两个滑动变阻器阻值最大,滑片P1、P2的位置是(
　　)
A.P1在最右端,P2在最左端
B.P1在最左端,P2在最右端
C.P1在最左端,P2在最左端
D.P1在最右端,P2在最右端
12.如表列出了四种长1
m、横截面积为1
mm2的导线在20
℃时的电阻值,如果要在其中选择一种用来制作滑动变阻器的电阻丝,能够使变阻器的变阻效果最明显的是(
　　)
铜
铁
锰铜合金
镍铬合金
0.017
Ω
0.096
Ω
0.44
Ω
1.1
Ω
A.铜导线
B.铁导线
C.锰铜合金导线
D.镍铬合金导线
13.图1为电位器结构示意图,滑片P的一端通过转轴O与接线柱乙相连,并能绕转轴O在电阻丝R上滑动,把电位器接入图2电路中,闭合开关并逆时针转动滑片,能使小灯泡变亮的接法(
　　)
A.甲接M、丙接N
B.乙接M、丙接N
C.甲接X、乙接Y
D.甲接X、丙接Y
14.如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是(
　　)
15.小明学习了变阻器后,到实验室做用滑动变阻器调节小灯泡亮度,同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。如图是小明还没有完成的电路设计。
(1)请用笔画线代替导线将图中未完成的电路完成,且使滑动变阻器滑片向右移动时小灯泡变暗(导线不允许交叉);
(2)连接电路时,开关应该处于　
　状态;?
(3)连接好电路,闭合开关前,滑动变阻器的滑片应该在　
(选填“A”或“B”)端;?
(4)闭合开关后,发现小灯泡不亮,电压表示数为零,电流表指针正常偏转,造成这一现象的原因可能是　
　。?
A.小灯泡断路
B.滑动变阻器断路
C.滑动变阻器短路
D.小灯泡短路
拓展延伸
16.某滑动变阻器的阻值可以在0~20
Ω之间变化,聪明的文文同学想利用如图所示的电路图,通过实验找到滑动变阻器的中点位置。
(1)闭合开关S,移动滑动变阻器的滑片,观察　
　,当它们示数　
　时,则此时滑片位置就是滑动变阻器的中点位置,这是利用串联　
　的原理来判断的;?
(2)如果你还想知道电路中电流的改变情况,需在电路中再　
　联一个电流表,并增加　
　根导线。?
参考答案
1.长度　　滑动变阻器的最大阻值是50
Ω　　滑动变阻器允许通过的最大电流是1.5
A　　滑动变阻器　?
2.D
3.
A
4.
D
5.
b和c　　镍铬合金丝　
6.变小　　变大　
7.大　　A、B　
8.
2098　
9.变大　　变大　
　B　
10.Pb　　变大　　变小　
11.
B
12.
D
13.
B
14.
D
15.(1)
(2)断开　?
(3)
B　
(4)
D　
16.(1)两电压表示数　　相等　　分压　?
(2)串　　一　?
