人教版物理九年级上册同步训练17.2 欧姆定律

人教版九年级上册物理同步训练
第2节　欧姆定律
基础巩固
知识点1　欧姆定律
1.在学过欧姆定律后,同学们有以下认识,其中不正确的是(
　　)
A.欧姆定律揭示了导体中的电流与电压、电阻的关系
B.当电压一定时,导体中的电流与电阻成反比
C.在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D.根据欧姆定律的变形公式R=可知,导体的电阻随电压和电流的变化而变化
2.关于如图所示的I-U图像分析,正确的是(
　　)
A.R1=R2
B.R1C.R1=2R2
D.R1>R2
知识点2　欧姆定律的应用
3.某定值电阻两端加上10
V的电压时,测得通过它的电流为2
A,则其阻值为　　Ω,若电压为0,则它的阻值为　　Ω。?
4.两个电阻甲和乙,电阻值分别为20
Ω、40
Ω,将它们串联接入电路中,则甲、乙两电阻两端的电压之比为　
　;将它们并联接入电路中,通过甲、乙两电阻的电流之比为　
　。?
5.某导体中的电流与它两端电压的关系如图,下列说法正确的是(
　　)
A.该导体两端的电压随电流的增大而减小
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时,电阻为5
Ω
D.当导体两端的电压为2
V时,电流为0.6
A
6.在如图所示的电路中,电源电压保持不变,R1=4
Ω,R2=8
Ω,开关S闭合后,电压表的示数为4
V,则电源电压为(
　　)
A.4
V
B.6
V
C.8
V
D.12
V
能力提升

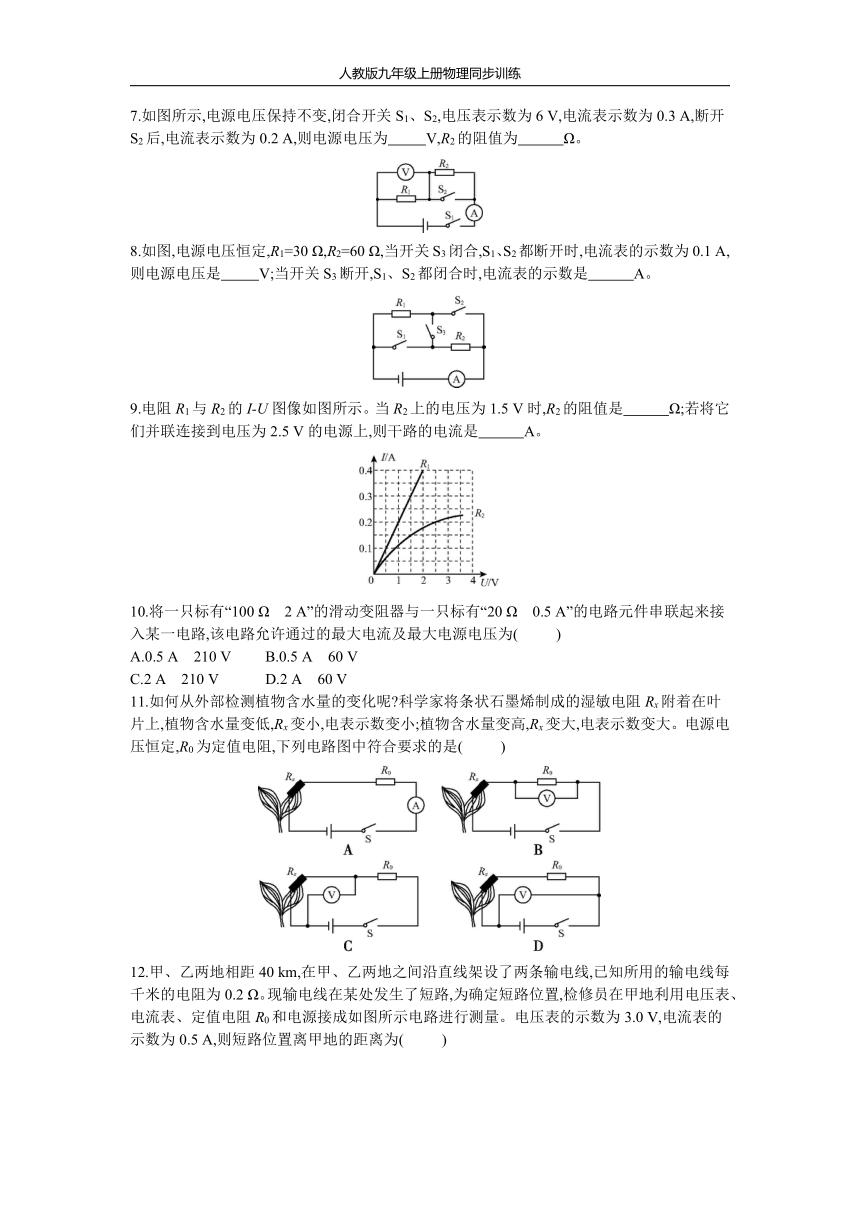

7.如图所示,电源电压保持不变,闭合开关S1、S2,电压表示数为6
V,电流表示数为0.3
A,断开S2后,电流表示数为0.2
A,则电源电压为　
　V,R2的阻值为　
　Ω。?
8.如图,电源电压恒定,R1=30
Ω,R2=60
Ω,当开关S3闭合,S1、S2都断开时,电流表的示数为0.1
A,则电源电压是　
　V;当开关S3断开,S1、S2都闭合时,电流表的示数是　
　A。?
9.电阻R1与R2的I-U图像如图所示。当R2上的电压为1.5
V时,R2的阻值是　
　Ω;若将它们并联连接到电压为2.5
V的电源上,则干路的电流是　
　A。?
10.将一只标有“100
Ω　2
A”的滑动变阻器与一只标有“20
Ω　0.5
A”的电路元件串联起来接入某一电路,该电路允许通过的最大电流及最大电源电压为(
　　)
A.0.5
A　210
V
B.0.5
A　60
V
C.2
A　210
V
D.2
A　60
V
11.如何从外部检测植物含水量的变化呢?科学家将条状石墨烯制成的湿敏电阻Rx附着在叶片上,植物含水量变低,Rx变小,电表示数变小;植物含水量变高,Rx变大,电表示数变大。电源电压恒定,R0为定值电阻,下列电路图中符合要求的是(
　　)
12.甲、乙两地相距40
km,在甲、乙两地之间沿直线架设了两条输电线,已知所用的输电线每千米的电阻为0.2
Ω。现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量。电压表的示数为3.0
V,电流表的示数为0.5
A,则短路位置离甲地的距离为(
　　)
A.7.5
km
B.15
km
C.25
km
D.30
km

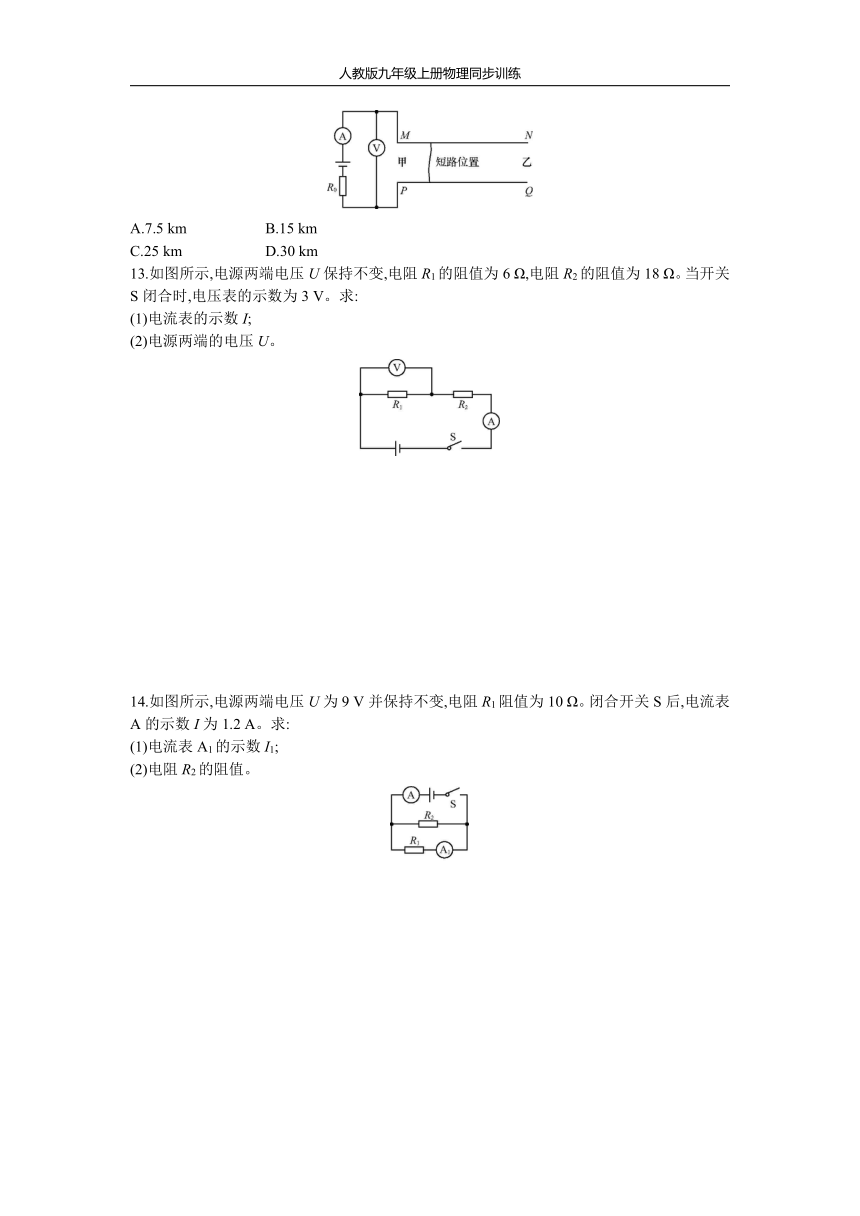

13.如图所示,电源两端电压U保持不变,电阻R1的阻值为6
Ω,电阻R2的阻值为18
Ω。当开关S闭合时,电压表的示数为3
V。求:
(1)电流表的示数I;
(2)电源两端的电压U。
14.如图所示,电源两端电压U为9
V并保持不变,电阻R1阻值为10
Ω。闭合开关S后,电流表A的示数I为1.2
A。求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值。
拓展延伸
15.如图甲所示,电阻R1的阻值为20
Ω,滑动变阻器R2上标有“50
Ω　2
A”的字样,当滑动变阻器的滑片P移至a端时,闭合开关S,电流表的示数为0.3
A。
(1)求电源电压U;
(2)若将一只电压表并联接入该电路(A和B)、(B和C)或(A和C)中的某一部分电路两端,调节滑动变阻器R2的滑片P,使电压表的指针指在图乙所示的位置,请指出电压表所有可能连接的位置,并求出滑动变阻器R2对应的电阻值。
参考答案
1.
D
2.
B
3.5　　5　?
4.
1∶2　2∶1　
5.C
6.
B
7.
6　　10　
8.
9　　0.45　
9.
10　　0.7　?
10.
B
11.
C
12.
B
13.解:(1)开关S闭合时,两电阻串联,电压表测量的是电阻R1两端的电压,则
电路中的电流I=I1==0.5
A
即电流表的示数为0.5
A。
(2)根据欧姆定律可得,R2两端的电压
U2=IR2=0.5
A×18
Ω=9
V
电源电压U=U1+U2=3
V+9
V=12
V
14.解:(1)由题图可知,R1与R2并联,电流表A1测量电阻R1的电流,电流表A测干路电流,则电流表A1的示数I1==0.9
A
(2)通过电阻R2的电流I2=I-I1=1.2
A-0.9
A=0.3
A
根据I=可得,R2==30
Ω
15.解:(1)当滑动变阻器的滑片P移至a端时,滑动变阻器连入电路的电阻为0,电路中只有R1,闭合开关S后,电流表A的示数为0.3
A,即通过R1的电流I1=0.3
A,由欧姆定律可得,R1两端的电压(即电源电压)
U=I1R1=0.3
A×20
Ω=6
V
(2)由题图乙可知,若电压表选用大量程,其示数为10
V,而电源电压为6
V,根据串联电路的电压规律可知,电压表示数不可能大于电源电压,所以不存在这种情况;因此电压表只能选用小量程,其示数应为2
V,则电压表不能接在电源两端,即不能接在AC两端。
当电压表并联在AB两端时,此时电压表测R1两端的电压,即U1=2
V,则滑动变阻器两端的电压
U滑=U-U1=6
V-2
V=4
V
根据串联分压规律可得
即,解得R滑=40
Ω
当电压表并联在BC两端时,此时电压表测R2两端的电压,即U'滑=2
V,此时R1两端的电压
U'1=U-U'滑=6
V-2
V=4
V
根据串联分压规律可得
即,解得R'滑=10
Ω
综上可知,电压表可接在AB间,对应的滑动变阻器连入电路中的电阻为40
Ω;电压表也可接在BC间,对应的滑动变阻器连入电路中的电阻为10
Ω。
