人教版物理九年级上册同步训练17.3 电阻的测量（含答案）

人教版九年级上册物理同步训练

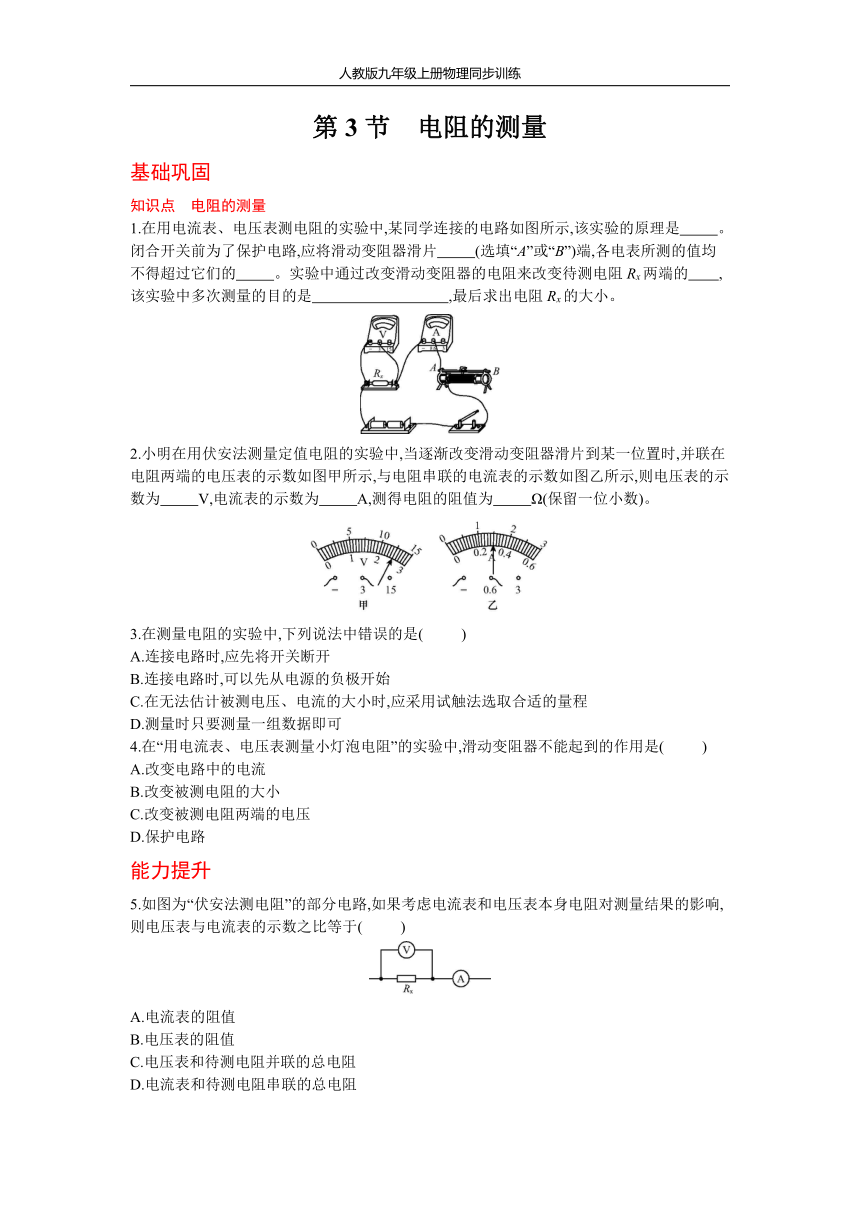

第3节　电阻的测量
基础巩固
知识点　电阻的测量
1.在用电流表、电压表测电阻的实验中,某同学连接的电路如图所示,该实验的原理是　
　。闭合开关前为了保护电路,应将滑动变阻器滑片　
　(选填“A”或“B”)端,各电表所测的值均不得超过它们的　
　。实验中通过改变滑动变阻器的电阻来改变待测电阻Rx两端的　　,该实验中多次测量的目的是　
　,最后求出电阻Rx的大小。?
2.小明在用伏安法测量定值电阻的实验中,当逐渐改变滑动变阻器滑片到某一位置时,并联在电阻两端的电压表的示数如图甲所示,与电阻串联的电流表的示数如图乙所示,则电压表的示数为　
　V,电流表的示数为　
　A,测得电阻的阻值为　
　Ω(保留一位小数)。?
3.在测量电阻的实验中,下列说法中错误的是(
　　)
A.连接电路时,应先将开关断开
B.连接电路时,可以先从电源的负极开始
C.在无法估计被测电压、电流的大小时,应采用试触法选取合适的量程
D.测量时只要测量一组数据即可
4.在“用电流表、电压表测量小灯泡电阻”的实验中,滑动变阻器不能起到的作用是(
　　)
A.改变电路中的电流
B.改变被测电阻的大小
C.改变被测电阻两端的电压
D.保护电路
能力提升
5.如图为“伏安法测电阻”的部分电路,如果考虑电流表和电压表本身电阻对测量结果的影响,则电压表与电流表的示数之比等于(
　　)
A.电流表的阻值
B.电压表的阻值
C.电压表和待测电阻并联的总电阻
D.电流表和待测电阻串联的总电阻
6.小明同学练习用“伏安法”测电阻,他所测电阻的阻值约为2
Ω,电压表的量程为0~3
V,电流表的量程为0~3
A,测量结束后,他得到的结论是待测电阻的阻值为10
Ω,则他在测量中所出现的错误可能是(
　　)
A.电压表和电流表的位置接反了
B.他没有多次测量取平均值,致使误差过大
C.电压表按15
V量程读数,电流表按3
A量程读数
D.电压表按15
V量程读数,电流表按0.6
A量程读数
7.在如图所示的“伏安法测电阻”实验中,闭合开关S,小丽发现电流表有示数,但示数较小,小灯泡不亮,接下来应进行的操作是(
　　)
A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值
8.(阜新中考)在“伏安法测电阻”的实验中,小亮连成如图所示电路,正准备实验时,同组的小明检查发现电路连接有错误。
(1)若在错误的电路中,闭合开关后,电压表的指针将　
　(选填“正向偏转”“反向偏转”或“不动”);?
(2)请你将接错的那根导线打“×”,画出正确连线;
(3)电路连接正确后,要使定值电阻两端的电压从小到大变化,滑动变阻器的滑片应该向　　侧调整;?
(4)选用规格为“50
Ω　1
A”的滑动变阻器进行实验,记录数据如表:
实验次数
1
2
3
4
5
6
U/V
1
2
3
1
2
3
I/A
0.2
0.4
0.6
0.1
0.2
0.3
R/Ω
5
10
若换用规格为“20
Ω　1
A”的滑动变阻器,不能完成表格中第　
次实验;?
(5)在本次实验中滑动变阻器的主要作用是　
　。?
9.有一实验小组用伏安法测量小灯泡的电阻,电源电压为3
V,待测小灯泡的电压为2.5
V。
(1)请用笔画线代替导线,完成如图甲实物电路的连接(要求:连线不要有交叉);
(2)检查电路连接无误后,闭合开关,灯泡不亮,电压表有示数,电流表示数为零,导致这一现象的原因可能是　　
(填字母);?
A.电压表断路
B.小灯泡断路
C.滑动变阻器断路
D.电压表短路
(3)故障排除后,闭合开关,当滑动变阻器滑片P移到某一位置时,电压表示数如图乙所示,要测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向　
　(选填“左”或“右”)移;?
(4)通过移动滑动变阻器滑片P记录了多组数据,并作出了如图丙所示的I-U图像。由图可知小灯泡正常发光时的电阻为　
　Ω。?
拓展延伸
10.小芳利用图甲所示的电路测量未知电阻Rx的阻值,阻值大约为5
Ω。
(1)请你根据电路图,用笔画线代替导线,在图乙中完成实验电路的连接;
(2)闭合开关前,应将滑动变阻器的滑片置于　
　(选填“A”或“B”)端;?
(3)闭合开关,发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测,把电压表分别接在a、b之间和b、c之间,电压表均有示数;接在a、c之间,电压表无示数。如果电路连接完好,只有一个元件有故障,该故障是　
　;?
(4)排除故障后,调节滑动变阻器,记录多组数据。画出了待测电阻Rx的I-U图像,如图丙所示。由图像可得Rx=　
　Ω;?
(5)小芳又设计了一种方案,也测出了Rx的阻值。电路如图丁所示,R0为阻值已知的定值电阻,电源电压未知且恒定不变。测量步骤如下:
当开关　
　时,电流表读数为I1;?
当开关S1、S2都闭合时,电流表读数为I2;
待测电阻Rx=?
　(用已知和测出的物理量符号表示)。?
参考答案
1.R=　　B　　量程　　电压　　取平均值,减小误差　
2.2.5　　0.3　　8.3　
3.
D
4.
B
5.
C
6.
C
7.
D
8.(1)反向偏转　?
(2)如图所示
(3)左　
(4)
4　
(5)改变电路中的电流和定值电阻两端的电压　。?
9.(1)如图所示
(2)
B　
(3)右　?
(4)
12.5　
10.(1)如图所示
(2)　B　
(3)滑动变阻器断路　
(4)
4　?
(5)①S1闭合、S2断开　
③　?
