人教版物理九年级上册同步训练17.4欧姆定律在串、并联电路中的应用 第1课时

人教版九年级上册物理同步训练

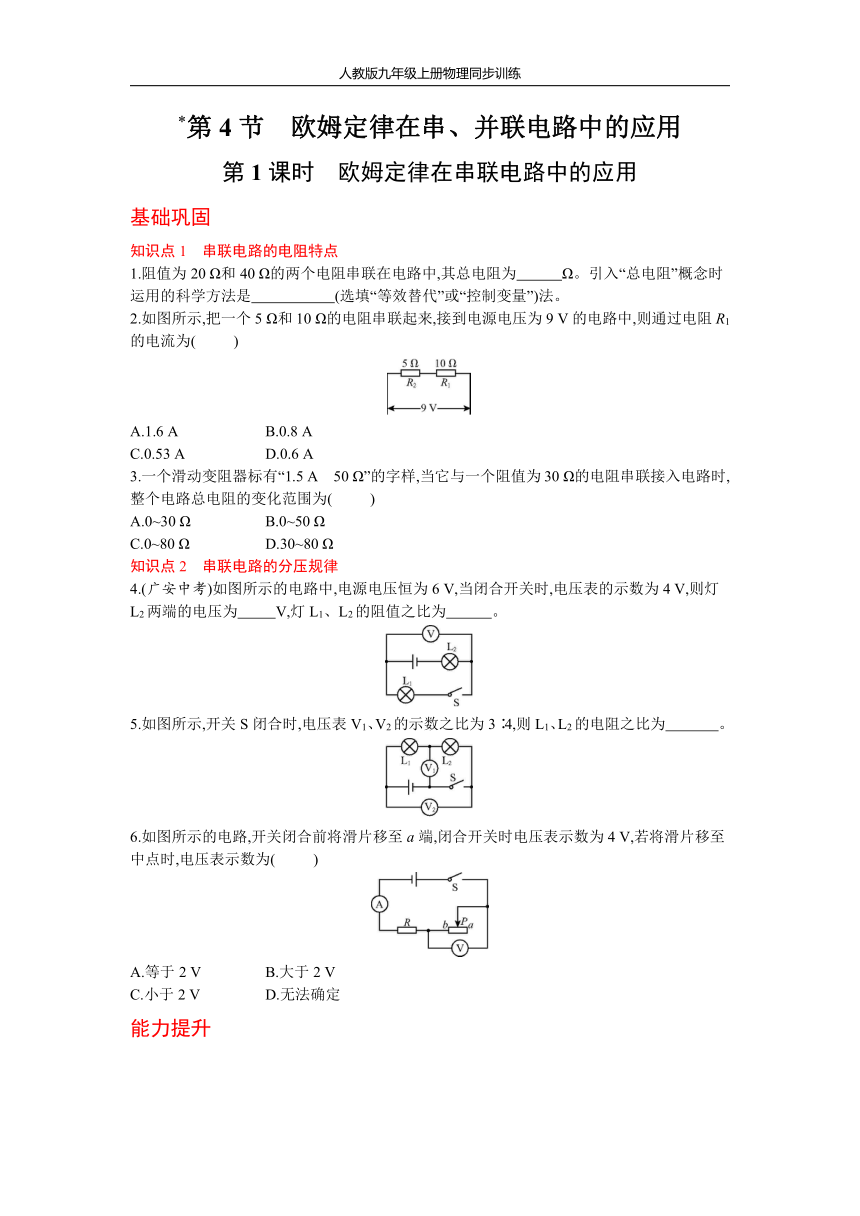

第4节　欧姆定律在串、并联电路中的应用
第1课时　欧姆定律在串联电路中的应用
基础巩固
知识点1　串联电路的电阻特点
1.阻值为20
Ω和40
Ω的两个电阻串联在电路中,其总电阻为　
　Ω。引入“总电阻”概念时运用的科学方法是　
　(选填“等效替代”或“控制变量”)法。?
2.如图所示,把一个5
Ω和10
Ω的电阻串联起来,接到电源电压为9
V的电路中,则通过电阻R1的电流为(
　　)
A.1.6
A
B.0.8
A
C.0.53
A
D.0.6
A
3.一个滑动变阻器标有“1.5
A　50
Ω”的字样,当它与一个阻值为30
Ω的电阻串联接入电路时,整个电路总电阻的变化范围为(
　　)
A.0~30
Ω
B.0~50
Ω
C.0~80
Ω
D.30~80
Ω
知识点2　串联电路的分压规律
4.(广安中考)如图所示的电路中,电源电压恒为6
V,当闭合开关时,电压表的示数为4
V,则灯L2两端的电压为　
　V,灯L1、L2的阻值之比为　
　。?
5.如图所示,开关S闭合时,电压表V1、V2的示数之比为3∶4,则L1、L2的电阻之比为
　。?
6.如图所示的电路,开关闭合前将滑片移至a端,闭合开关时电压表示数为4
V,若将滑片移至中点时,电压表示数为(
　　)
A.等于2
V
B.大于2
V
C.小于2
V
D.无法确定
能力提升

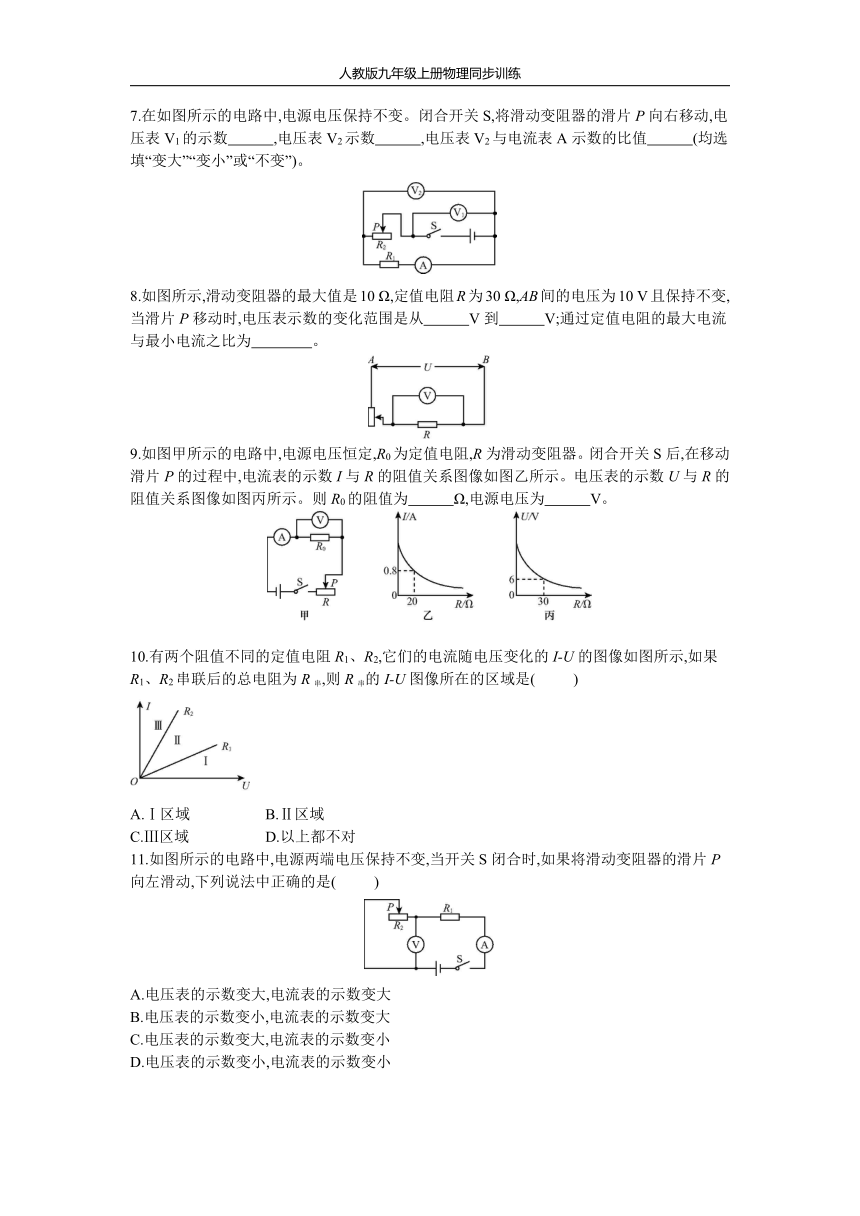

7.在如图所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片P向右移动,电压表V1的示数　
　,电压表V2示数　
　,电压表V2与电流表A示数的比值　
　(均选填“变大”“变小”或“不变”)。?
8.如图所示,滑动变阻器的最大值是10
Ω,定值电阻R为30
Ω,AB间的电压为10
V且保持不变,当滑片P移动时,电压表示数的变化范围是从　
　V到　
　V;通过定值电阻的最大电流与最小电流之比为　
　。?
9.如图甲所示的电路中,电源电压恒定,R0为定值电阻,R为滑动变阻器。闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系图像如图乙所示。电压表的示数U与R的阻值关系图像如图丙所示。则R0的阻值为　
　Ω,电源电压为　
　V。?
10.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U的图像如图所示,如果R1、R2串联后的总电阻为R串,则R串的I-U图像所在的区域是(
　　)
A.Ⅰ区域
B.Ⅱ区域
C.Ⅲ区域
D.以上都不对
11.如图所示的电路中,电源两端电压保持不变,当开关S闭合时,如果将滑动变阻器的滑片P向左滑动,下列说法中正确的是(
　　)
A.电压表的示数变大,电流表的示数变大
B.电压表的示数变小,电流表的示数变大
C.电压表的示数变大,电流表的示数变小
D.电压表的示数变小,电流表的示数变小
12.如图所示,电源电压恒为6
V,R1是定值电阻,A、B是滑动变阻器R2的两端。闭合开关,当滑片P移到A端时,电流表的示数为0.6
A;当滑片P移到B端时,电流表的示数为0.2
A。则R1和滑动变阻器R2的最大阻值分别是(
　　)
A.10
Ω,15
Ω
B.10
Ω,20
Ω
C.10
Ω,30
Ω
D.30
Ω,10
Ω
13.如图所示,电源电压恒定不变,闭合开关S1、S2,电压表示数为U1;如果闭合开关S1、断开开关S2,电压表示数为U2,如果U1∶U2=3∶2,则电阻R1和R2的阻值之比是(
　　)
A.3∶2
B.3∶1
C.1∶2
D.2∶1
14.如图甲所示,R2为电阻箱,调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图像。则定值电阻R1与电源电压U的大小分别为(
　　)
A.5
Ω　30
V
B.5
Ω　2.5
V
C.10
Ω　20
V
D.10
Ω　10
V
拓展延伸
15.如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U图像如图乙所示。求:
(1)电源电压;
(2)R1的阻值;
(3)滑动变阻器R2的最大阻值。
参考答案
1.
60　　等效替代　?
2.
D
3.
D
4.
2　　2∶1　
5.　1∶3　
6.
B
7.不变　　变小　　不变　
8.
7.5　　10　　4∶3　
9.
10　　24　
10.A
11.
C
12.
B
13.
D
14.B
15.
解:(1)当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0,则直线a为滑动变阻器R2的I-U图像,直线b为电阻R1的I-U图像;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,电路中的最小电流I=0.2
A,由题图乙知,此时R1两端的电压U1=4
V,R2两端的电压U2=14
V,则电源电压
U=U1+U2=4
V+14
V=18
V
(2)由I=可得,定值电阻R1的阻值
R1==20
Ω
(3)电路中电流最小时滑动变阻器接入电路的阻值最大,最大阻值为
R2==70
Ω
