认识简单机械(杠杆和滑轮)同步练习

杠 杆 和 滑 轮
一、选择题
1、如图所示的简单机械，在使用中属于费力杠杆的是（ ）
2．如图所示的简单工具在使用过程中，不能省力的是（ ）
3、下列关于地F1力臂的作图中，正确的是（ ）
4、如图所示杠杆处于平衡状态，若使弹簧测力计的示数变为原来的1/2，要保持扛杆仍然平衡，可以（ ）
A．减少一个钩码 B．减少二个钩码
C．减少三个钩码 D．把钩码向左移一个小格
5、如图7所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图中哪一幅图（ ）
6、如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重GB的物体，杠杆处于平衡状态，AO=BO，杠杆自身重力不计，则 ( )
A．GA=GB B．GAGB D．无法判断

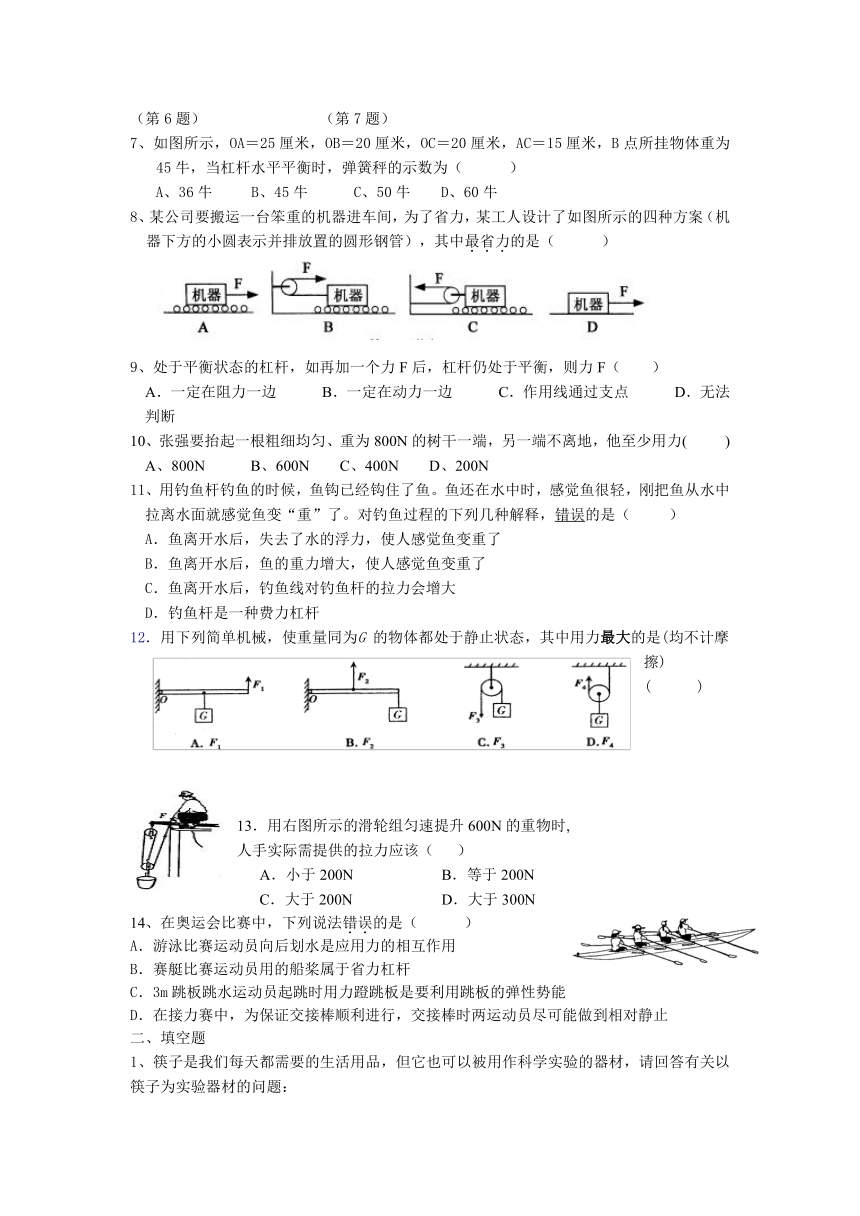

（第6题） （第7题）
7、如图所示，OA＝25厘米，OB＝20厘米，OC＝20厘米，AC＝15厘米，B点所挂物体重为45牛，当杠杆水平平衡时，弹簧秤的示数为（ ）
A、36牛 B、45牛 C、50牛 D、60牛
8、某公司要搬运一台笨重的机器进车间，为了省力，某工人设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆形钢管），其中最省力的是（ ）
9、处于平衡状态的杠杆，如再加一个力F后，杠杆仍处于平衡，则力F（ ）
A．一定在阻力一边 B．一定在动力一边 C．作用线通过支点 D．无法判断
10、张强要抬起一根粗细均匀、重为800N的树干一端，另一端不离地，他至少用力( )
A、800N B、600N C、400N D、200N
11、用钓鱼杆钓鱼的时候，鱼钩已经钩住了鱼。鱼还在水中时，感觉鱼很轻，刚把鱼从水中拉离水面就感觉鱼变“重”了。对钓鱼过程的下列几种解释，错误的是（ ）
　A．鱼离开水后，失去了水的浮力，使人感觉鱼变重了
　B．鱼离开水后，鱼的重力增大，使人感觉鱼变重了
　C．鱼离开水后，钓鱼线对钓鱼杆的拉力会增大
D．钓鱼杆是一种费力杠杆
12．用下列简单机械，使重量同为G 的物体都处于静止状态，其中用力最大的是(均不计摩擦) ( )
13．用右图所示的滑轮组匀速提升600N的重物时,
人手实际需提供的拉力应该（ ）
A．小于200N B．等于200N
C．大于200N D．大于300N
14、在奥运会比赛中，下列说法错误的是（ ）
A．游泳比赛运动员向后划水是应用力的相互作用
B．赛艇比赛运动员用的船桨属于省力杠杆
C．3m跳板跳水运动员起跳时用力蹬跳板是要利用跳板的弹性势能
D．在接力赛中，为保证交接棒顺利进行，交接棒时两运动员尽可能做到相对静止
二、填空题
1、筷子是我们每天都需要的生活用品，但它也可以被用作科学实验的器材，请回答有关以筷子为实验器材的问题：
（1）观察图，可见筷子是一种动力臂 阻力臂的杠杆
（选填“大于”“等于”或“小于”）。
（2）可以用筷子研究导电性，你认为木质的筷子是导体吗？ 。
（3）以筷子为实验器材还可以探究什么问题？ 。
2、在“研究杠杆平衡条件”的实验中。
(1)把杠杆挂在支架上，实验前没有挂钩码时，发现杠杆右端下倾，可将右端螺母向_____边旋转，使杠杆在水平位置平衡．(填“左”或“右”)
(2)实验中共有6个钩码，杠杆上每格距离相等，调节好杠杆后，在杠杆左边离支点2格的A处挂了3个钩码，如图所示，为使杠杆在水平位置平衡，请你在杠杆右边挂上钩码(用一种方法)．你的方法是__________________________。
(3)实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是_______________________。
3、如图所示，重力不计的杠杆OA，O为支点，在拉力F和重力为30N重P的作用下，恰在水平位置平衡．已知OA=80cm．AB=20cm，杠杆与转动轴间的摩擦慧略不计．那么拉力F的力臂L=________cm，拉力的大小F=_______N。
4．如图是奥运会皮划艇静水比赛的体育图标，当运动员用船桨划水时，运动员手中使用的船桨属于_______（费力／省力／等臂）杠杆，使用它的好处是_______，船桨向后划水，艇就向前运动，这一现象中包含的物理知识有（只要写出两点）（1）__________________________；（2）___________________________．
5、2008年北京奥运会的宗旨是“绿色”和“人文”。在所有的比赛场馆都为残疾人（特别是乘坐轮椅的）建立了专用通道，为残疾人上下台阶提供了方便。它实际上也就是一种我们所学过的简单机械——斜面；使用它的好处是 。
6、如图所示是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B点为支点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。(木棒自重不计)(1)在图中画出力F1的力臂。
(2)若石块压在棒上的D点正好是AB的中点，你认为第 种方法更省力一些，理由是 。
7、小红所在的科技小组利用所学知识自制一杆秤(自重不计)，其照片如图所示．秤砣的质量m0为1kg，根据照片估算此杆秤最大测量值为___________kg；若要增大该杆秤的测量范围，可采用的方法_______________________________________________(写一种方法)；
已知秤杆上0．5kg和2．5kg的两根刻度线相距10cm，则秤钩连接点A与提钮O点的距离是__________cm．
8、用如图所示的装置使物体A在3秒钟内沿水平方向匀速移动2米，拉力F为4牛，则物体A与水平面的摩擦力为 ，拉力做功 ，拉力的功率为 瓦。（不计滑轮重及其他摩擦）
9、如图所示，甲是我们常使用的指甲钳，乙是它的示意图。请细心观察，此钳哪些部位分别应用了哪些物理知识及原理，请你写出二个应用不同原理的例子。
三、作图题
1．如图所示，重200N的均匀长木板AB在细绳拉力作用下保持静止．请你根据所给出的标度画出木板受到的重力的图示，以及拉力的力臂。
2、(1)画出杠杆如图平衡时，拉力的力臂
(2)在图中要使杠杆保持平衡，请画出所用最小的力和力臂：
(3)画出图中最省力的绕绳方法
3、如图所示为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂L1和阻力F2的示意图。
4、如图所示是一个瓶盖起子，请标出支点O和阻力F2。
（第3题） （第4题）
四、计算题：
举世瞩目的杭州湾跨海大桥于2008年5月1日正式通车，该桥全长36Km，设计车速为100Km/h，是世界上在建和已建的最长跨海大桥，如图所示。它的建成对于长江三角洲地区的经济、社会发展都具有深远和重大的战略意义。
（1）求一辆汽车以设计速度行驶通过大桥需要多少时间。
（2）大桥采用双塔钢索斜拉式。将大桥一部分可抽象为如图所示的模型，F2为桥重和车辆对桥的压力，F1为钢索的拉力，O为支点，请在图（乙）中作出F1的力臂L1。
（3）如果桥塔高度降低，此钢索的拉力是否改变？为什么？
答 案
1B 2D 3C 4B 5B 6B 7B 8C 9C 10C
11B 12B 13C 14B
二、填空题
1、⑴ 小于 ⑵ 不是 ⑶ 研究光的折射现象等(合理即可)
2.（1）左（2）在3处挂2个钩码，寻找杠杆平衡的普遍规律
3. 40，45
4、答案：费力 省距离 力的作用是相互的 力可以改变物体运动状态
5、省力
6、(1)图略(2)二根据杠杆的平衡条件，两种方法中的阻力与阻力臂的乘积不变，第二种方法动力臂较长，所以更省力
7、OA=5cm。 6.0－6.8 增大秤砣的质量或减小OA的距离。
8、12N 24J 8W
9、答案：钳口D很锋利——压力一定时，减小受力面积可增加压强；钳柄（AC）上有粗糙的刻纹——增大摩擦；指甲钳的CBA部分——省力杠杆
三、作图题
3、
4、
四、
