2011年高考复习 流程的复习
图片预览
文档简介
(共24张PPT)
流程与设计 复习

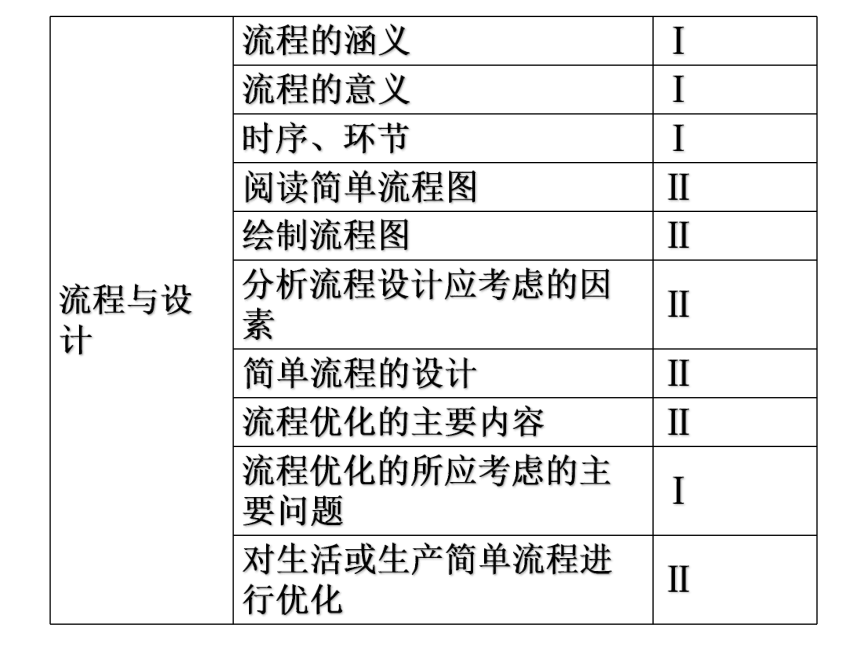

流程与设计 流程的涵义 Ⅰ
流程的意义 Ⅰ
时序、环节 Ⅰ
阅读简单流程图 Ⅱ
绘制流程图 Ⅱ
分析流程设计应考虑的因素 Ⅱ
简单流程的设计 Ⅱ
流程优化的主要内容 Ⅱ
流程优化的所应考虑的主要问题 Ⅰ
对生活或生产简单流程进行优化 Ⅱ

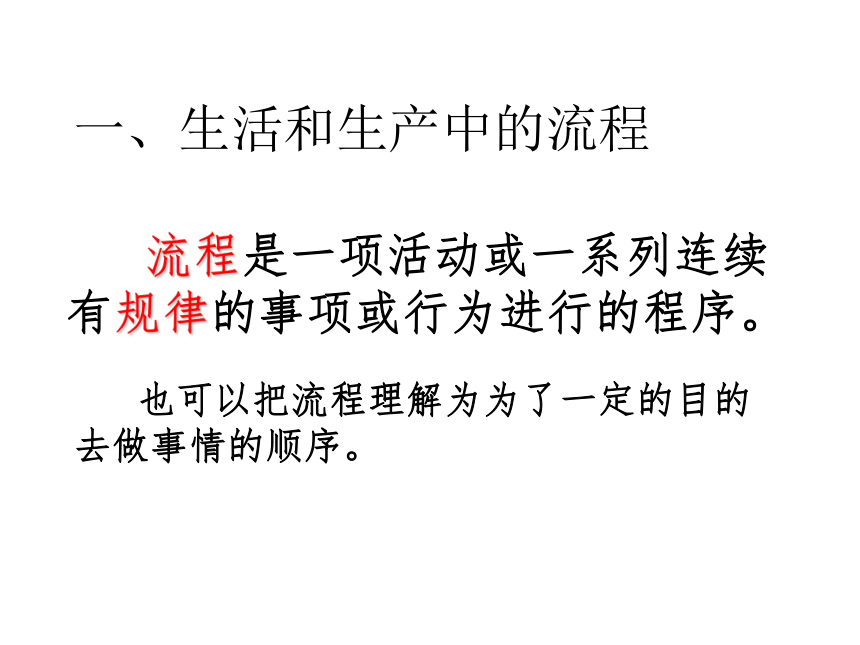

流程是一项活动或一系列连续有规律的事项或行为进行的程序。
也可以把流程理解为为了一定的目的去做事情的顺序。
一、生活和生产中的流程

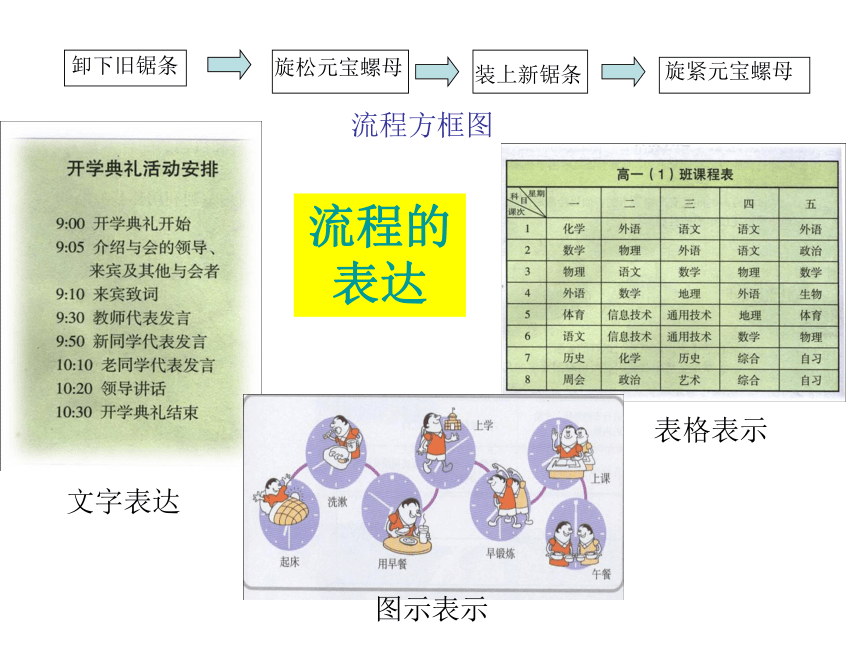

流程的表达
文字表达
表格表示
图示表示

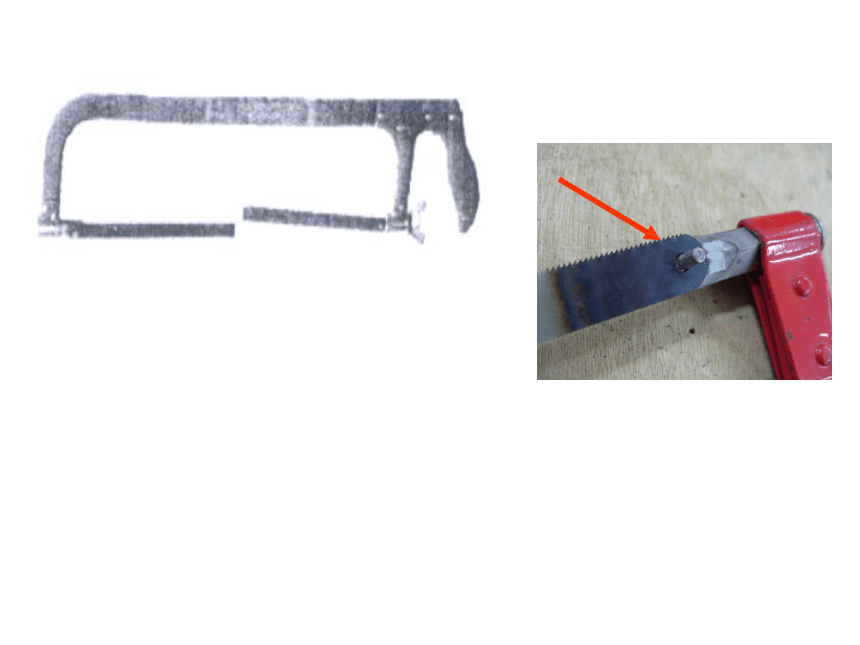

卸下旧锯条
旋松元宝螺母
装上新锯条
旋紧元宝螺母
流程方框图
时序和环节的特点
卸下旧锯条
旋松元宝螺母
装上新锯条
旋紧元宝螺母
流程对于生活的意义
高效、有序、合理、安全……
流程对于生产的意义？
划线
锉削
锯割
划线
锯割
钻孔
锉削
流程的意义
有效地组织生产、提高生产效率、保证产品质量、保证生产安全

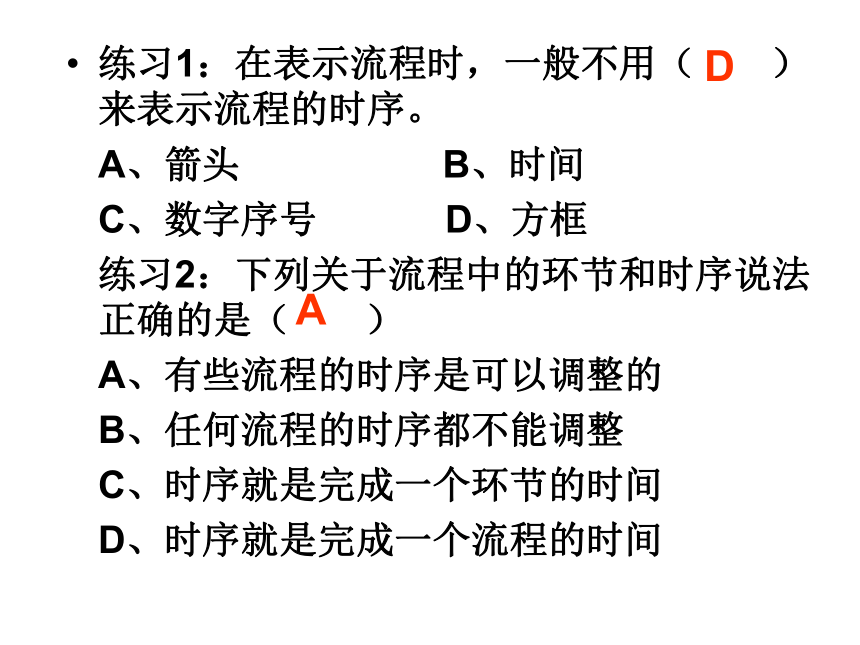

练习1：在表示流程时，一般不用（ ）来表示流程的时序。
A、箭头 B、时间
C、数字序号 D、方框
练习2：下列关于流程中的环节和时序说法正确的是（ ）
A、有些流程的时序是可以调整的
B、任何流程的时序都不能调整
C、时序就是完成一个环节的时间
D、时序就是完成一个流程的时间
D
A

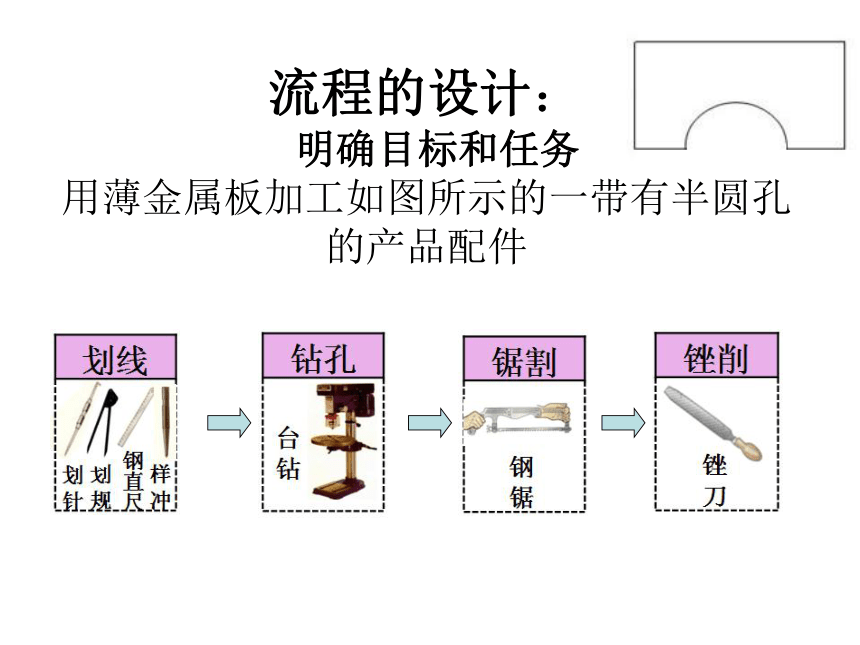

流程的设计：
明确目标和任务
用薄金属板加工如图所示的一带有半圆孔的产品配件
流程的设计
流程的设计
B :塑料
断料
注塑
？
加热
若改变材料：
设计流程时应该考虑：
材料、设备、工艺
人员、资金、环境……
A :木材
金属的加工流程：
金属的加工流程：
受加工形状影响
如图所示的零件，在圆钢上加工方头和孔时需要以下环节： ①划线；②锉削；③钻孔；④锯割。 请分析方头和孔的加工工艺，回答以下问题。 （1）补充完整加工流程（在“ ▲ ”处填写序号） 划线→ ▲ → ▲ → ▲ → ▲ 。
划线
锉削
锯割
划线
钻孔
有些环节可能需要重复！
流程的设计
能否总结设计流程的步骤
确定目标，明确任务
分析基本因素
明确主要事项(步骤)
确定环节、时序
画出流程图
结束
能否达到目标要求
修改方案
否
是
工艺优化
技术优化 质量优化
成本优化
工期优化
流程的优化
可以在车床上实现多道工艺同时加工。（并联）
自动化运行的设备解放了大量的劳动力。减少开支
采用数控车床以后，加工的精度可以达到0.001mm.
手工加工
机械加工
增加了热处理功能的加工设备，还使加工出来的工件具有良好的力学特性。节约材料.
选择题:流程概念、环节和时序、流程的意义、
流程排序、流程优化内容、流程优化的意义等
非选择题：画出流程图、补全流程图、流程优化等
流程与设计专题的题型：
测试书架稳定性的试验
将书本叠放在书架上部隔板的左侧或右侧，用手左、右方向稍用力摇晃，书架应无明显晃动
试验过程是流程
金矿石
粉碎处理
金精矿
药剂浸泡分离
得到黄金
黄金冶炼工艺
流程
设计的一般过程
1、发现与明确问题
2、制定设计方案
4、测试评估优化
3、制作模型或原型
5、产品的使用和维护
设计的过程是流程
（10.3）一位学生发现家中灯泡不亮，于是对线路进行检修。由于没有切断电源，导致触电。根据这个案例，下列说法中错误的是
A.人切断电源和检修线路是流程中的两个环节
B.减少切断电源环节，优化了流程的工期
C.切断电源和线路检修的先后顺序是流程的时序
D.本案例中流程的时序是不可颠倒的
B
（10.9）某企业在产品开发过程中， 要制造如图如法度这类复杂零件的样件，在完成零件的三维设计后，过去需要先制造样件的模具，然后铸造样件，现在企业引进了快速成型机，可以根据三维设计图形直接烧结出样件，优化了产品开发的流程，以下关于该产品开发流程的说法中不恰当是
A、快速成型机的应用，减少了产品开发流程中的环节
B、快速成型机的应用，减少了产品开发的周期
C、快速成型机的应用，为优化产品开发流程创造了条件
D、快速成型机的应用，改变了三维设计在产品开发流程中的时序
D
(11.3)如图所示为一款沪杭高铁车站使用的自动售票机，具有一键购票和详细购票两种流程，当自动售票机显示的默认信息与旅客的需求相符时，旅客可直接点击 “确认购票”按钮，支付现金后输出车票，称为一键票流程。当自动 售票机显示的默认信息与旅客的需求不相符时，旅客修改发站、到 站、日期、席别和张数等购票信息，点击“确认购票”按钮，支付现金后输出车票，称为详细购票流程。下列关于自动售票机流程说法中不恰当的是
A.自动售票机的应用，为旅客提供了方便
快捷的自助式购票服务
B.自动售票机的应用，为优化购票流程创
造了条件
C.一键购票，减少了购票流程的环节
D.一键购票，减少了购票流程的时序
D
22. 李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：__▲__→③→__▲__→__▲__。
① ② ④
（2）加工图中R6的圆弧，合理的方法是：__▲__。（从①锯割；②钻孔；③锉削中选择一种，在“ ”处填写相应的序号。）
（3）钻孔时用到的工具有：_▲__、__▲_。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“__▲__”处填写相应的序号。）
③ ⑤
②
流程与设计 复习
流程与设计 流程的涵义 Ⅰ
流程的意义 Ⅰ
时序、环节 Ⅰ
阅读简单流程图 Ⅱ
绘制流程图 Ⅱ
分析流程设计应考虑的因素 Ⅱ
简单流程的设计 Ⅱ
流程优化的主要内容 Ⅱ
流程优化的所应考虑的主要问题 Ⅰ
对生活或生产简单流程进行优化 Ⅱ
流程是一项活动或一系列连续有规律的事项或行为进行的程序。
也可以把流程理解为为了一定的目的去做事情的顺序。
一、生活和生产中的流程
流程的表达
文字表达
表格表示
图示表示
卸下旧锯条
旋松元宝螺母
装上新锯条
旋紧元宝螺母
流程方框图
时序和环节的特点
卸下旧锯条
旋松元宝螺母
装上新锯条
旋紧元宝螺母
流程对于生活的意义
高效、有序、合理、安全……
流程对于生产的意义？
划线
锉削
锯割
划线
锯割
钻孔
锉削
流程的意义
有效地组织生产、提高生产效率、保证产品质量、保证生产安全
练习1：在表示流程时，一般不用（ ）来表示流程的时序。
A、箭头 B、时间
C、数字序号 D、方框
练习2：下列关于流程中的环节和时序说法正确的是（ ）
A、有些流程的时序是可以调整的
B、任何流程的时序都不能调整
C、时序就是完成一个环节的时间
D、时序就是完成一个流程的时间
D
A
流程的设计：
明确目标和任务
用薄金属板加工如图所示的一带有半圆孔的产品配件
流程的设计
流程的设计
B :塑料
断料
注塑
？
加热
若改变材料：
设计流程时应该考虑：
材料、设备、工艺
人员、资金、环境……
A :木材
金属的加工流程：
金属的加工流程：
受加工形状影响
如图所示的零件，在圆钢上加工方头和孔时需要以下环节： ①划线；②锉削；③钻孔；④锯割。 请分析方头和孔的加工工艺，回答以下问题。 （1）补充完整加工流程（在“ ▲ ”处填写序号） 划线→ ▲ → ▲ → ▲ → ▲ 。
划线
锉削
锯割
划线
钻孔
有些环节可能需要重复！
流程的设计
能否总结设计流程的步骤
确定目标，明确任务
分析基本因素
明确主要事项(步骤)
确定环节、时序
画出流程图
结束
能否达到目标要求
修改方案
否
是
工艺优化
技术优化 质量优化
成本优化
工期优化
流程的优化
可以在车床上实现多道工艺同时加工。（并联）
自动化运行的设备解放了大量的劳动力。减少开支
采用数控车床以后，加工的精度可以达到0.001mm.
手工加工
机械加工
增加了热处理功能的加工设备，还使加工出来的工件具有良好的力学特性。节约材料.
选择题:流程概念、环节和时序、流程的意义、
流程排序、流程优化内容、流程优化的意义等
非选择题：画出流程图、补全流程图、流程优化等
流程与设计专题的题型：
测试书架稳定性的试验
将书本叠放在书架上部隔板的左侧或右侧，用手左、右方向稍用力摇晃，书架应无明显晃动
试验过程是流程
金矿石
粉碎处理
金精矿
药剂浸泡分离
得到黄金
黄金冶炼工艺
流程
设计的一般过程
1、发现与明确问题
2、制定设计方案
4、测试评估优化
3、制作模型或原型
5、产品的使用和维护
设计的过程是流程
（10.3）一位学生发现家中灯泡不亮，于是对线路进行检修。由于没有切断电源，导致触电。根据这个案例，下列说法中错误的是
A.人切断电源和检修线路是流程中的两个环节
B.减少切断电源环节，优化了流程的工期
C.切断电源和线路检修的先后顺序是流程的时序
D.本案例中流程的时序是不可颠倒的
B
（10.9）某企业在产品开发过程中， 要制造如图如法度这类复杂零件的样件，在完成零件的三维设计后，过去需要先制造样件的模具，然后铸造样件，现在企业引进了快速成型机，可以根据三维设计图形直接烧结出样件，优化了产品开发的流程，以下关于该产品开发流程的说法中不恰当是
A、快速成型机的应用，减少了产品开发流程中的环节
B、快速成型机的应用，减少了产品开发的周期
C、快速成型机的应用，为优化产品开发流程创造了条件
D、快速成型机的应用，改变了三维设计在产品开发流程中的时序
D
(11.3)如图所示为一款沪杭高铁车站使用的自动售票机，具有一键购票和详细购票两种流程，当自动售票机显示的默认信息与旅客的需求相符时，旅客可直接点击 “确认购票”按钮，支付现金后输出车票，称为一键票流程。当自动 售票机显示的默认信息与旅客的需求不相符时，旅客修改发站、到 站、日期、席别和张数等购票信息，点击“确认购票”按钮，支付现金后输出车票，称为详细购票流程。下列关于自动售票机流程说法中不恰当的是
A.自动售票机的应用，为旅客提供了方便
快捷的自助式购票服务
B.自动售票机的应用，为优化购票流程创
造了条件
C.一键购票，减少了购票流程的环节
D.一键购票，减少了购票流程的时序
D
22. 李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：__▲__→③→__▲__→__▲__。
① ② ④
（2）加工图中R6的圆弧，合理的方法是：__▲__。（从①锯割；②钻孔；③锉削中选择一种，在“ ”处填写相应的序号。）
（3）钻孔时用到的工具有：_▲__、__▲_。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“__▲__”处填写相应的序号。）
③ ⑤
②
