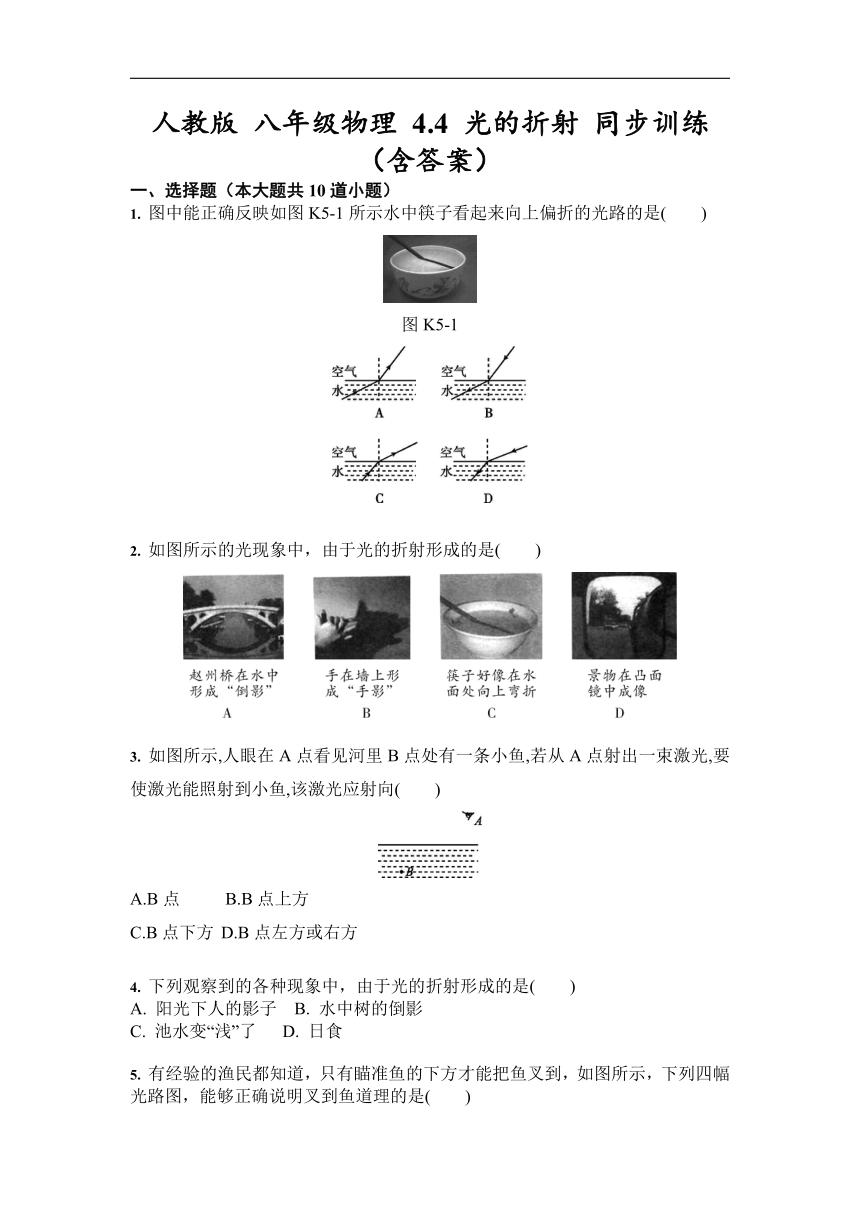

人教版 八年级物理 4.4 光的折射 同步训练（含答案）-试卷

人教版
八年级物理
4.4
光的折射
同步训练（含答案）
一、选择题（本大题共10道小题）
1.
图中能正确反映如图K5-1所示水中筷子看起来向上偏折的光路的是(　　)
图K5-1
2.
如图所示的光现象中，由于光的折射形成的是(　　)
3.
如图所示,人眼在A点看见河里B点处有一条小鱼,若从A点射出一束激光,要使激光能照射到小鱼,该激光应射向(　　)
A.B点
B.B点上方
C.B点下方
D.B点左方或右方
4.
下列观察到的各种现象中，由于光的折射形成的是(　　)
A.
阳光下人的影子
B.
水中树的倒影
C.
池水变“浅”了
D.
日食
5.
有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，如图所示，下列四幅光路图，能够正确说明叉到鱼道理的是(　　)
　　
6.
构建思维导图是整理知识的重要方法，如图是小金复习光学知识时构建的思维导图，图中Ⅰ处可以补充的现象是(　　)
A.
镜子中优秀的“自己”
B.
湖水中青山的倒影
C.
阳光下绿树的影子
D.
岸上的人看到水中的“鱼”
7.
关于光现象，下列关联错误的是(　　)
A．影子的形成——光的直线传播
B．缥缈不定的海市蜃楼——光的反射
C．“老花眼”戴“老花镜”——凸透镜对光有会聚作用
D．朗朗夜空中的星光闪烁——光的折射
8.
周末阳光明媚,小红和妈妈一同来到梁子湖边散步,看到湖中柳影摇曳,鱼儿戏水。下列说法正确的是(　　)
A.看到的柳影是光的反射形成的实像
B.看到的柳影是光的折射形成的虚像
C.看到的鱼儿是光的反射形成的虚像
D.看到的鱼儿是光的折射形成的虚像
9.
如图所示，渔夫叉鱼时，应瞄准哪个方向才能叉到鱼？(　　)
A.
看到的鱼的前方
B.
看到的鱼的方向
C.
看到的鱼的上方
D.
看到的鱼的下方
　　　　
10.

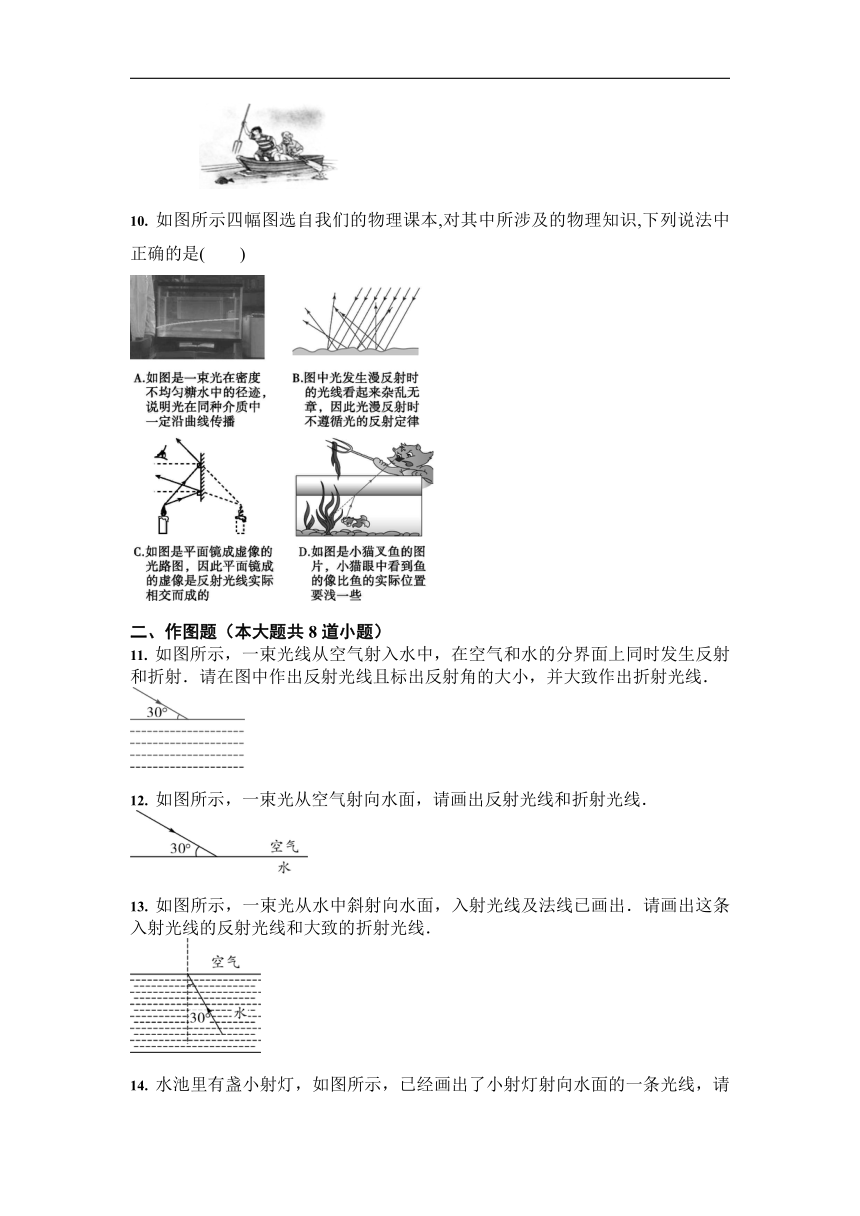

如图所示四幅图选自我们的物理课本,对其中所涉及的物理知识,下列说法中正确的是(　　)
二、作图题（本大题共8道小题）
11.
如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线且标出反射角的大小，并大致作出折射光线．
12.
如图所示，一束光从空气射向水面，请画出反射光线和折射光线．
13.
如图所示，一束光从水中斜射向水面，入射光线及法线已画出．请画出这条入射光线的反射光线和大致的折射光线．
14.

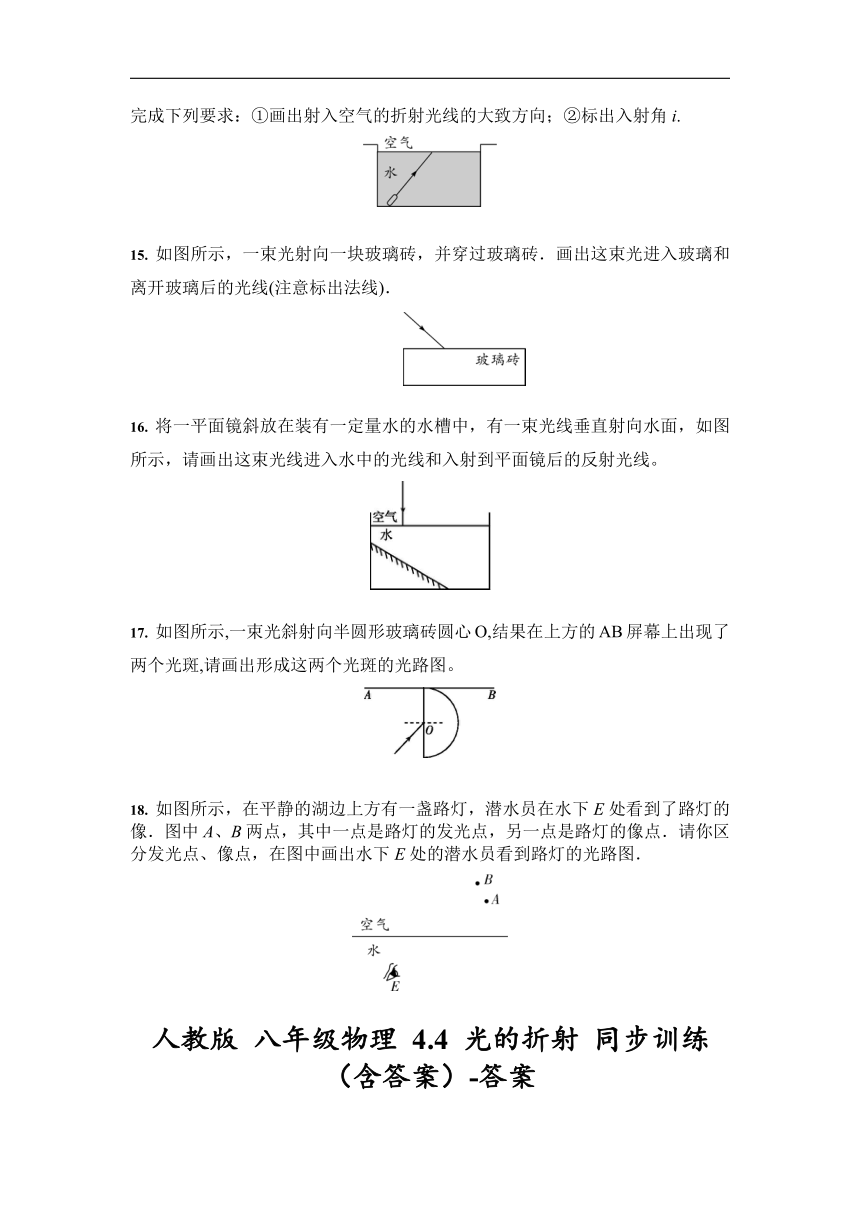

水池里有盏小射灯，如图所示，已经画出了小射灯射向水面的一条光线，请完成下列要求：①画出射入空气的折射光线的大致方向；②标出入射角i.
15.
如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．
　　　　
16.
将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。
17.
如图所示,一束光斜射向半圆形玻璃砖圆心O,结果在上方的AB屏幕上出现了两个光斑,请画出形成这两个光斑的光路图。
18.
如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．
人教版
八年级物理
4.4
光的折射
同步训练（含答案）-答案
一、选择题（本大题共10道小题）
1.
【答案】C　[解析]光从水中斜射入空气中,折射角大于入射角,故选C。
2.
【答案】C　【解析】赵州桥在水中形成“倒影”是光的反射现象，A不符合题意；
手影是光沿直线传播，B不符合题意，筷子弯折是光的折射形成的，C符合题意，景物在凸面镜中成像属于反射现象，D不符合题意．故选C.
3.
【答案】A　[解析]虽然人看到的B点是鱼的虚像,鱼的实际位置在B点的正下方,但是在折射现象中,光路可逆,所以激光射向B点,也就刚好落在鱼身上了,如图所示。
4.
【答案】C　【解析】本题考查光现象的辨识．阳光下人的影子，是由于光的直线传播形成的，故A错误；水中树的倒影，是由于光的反射形成的，故B错误；池水变“浅”，是由于光的折射形成的，故C正确；日食是由于光的直线传播形成的，故D错误．故选C.
5.
【答案】C　
6.
【答案】C　【解析】根据思维导图，Ⅰ是反映光的直线传播，即
选项
解读
正误
A
镜子中优秀的“自己”，属于平面镜成像范畴，不符合题意.
×
B
湖水中青山的倒影，属于平面镜成像，不符合题意．
×
C
阳光下绿树的影子属于光的直线传播，符合题意．
√
D
岸上的人看到水中的“鱼”属于光的折射，不符合题意．
×
7.
【答案】B　【解析】光在同种均匀介质中沿直线传播，沿直线传播的光照到不透明的物体上，被物体挡住，在物体后面光线照不到的地方形成影子，A选项正确；海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的，B选项错误；老花镜的镜片是凸透镜，它对光有会聚作用，C选项正确；当繁星发出或反射的光线穿过大气层时，由于大气层的运动，疏密不断变化，大气层对星光的折射光线的方向也在不断变化，所以星光时明时暗的闪烁，D选项正确．故选B.
8.
【答案】D　[解析]柳树的倒影属于平面镜成像,是通过水面成的虚像,是光的反射现象,故A、B错误;鱼反射的光线从水中斜射到空气中发生折射,折射角大于入射角,所以人眼逆着折射光线看过去,看到的是鱼的虚像,因此看到水中的鱼是光的折射形成的虚像,故C错误,D正确。
9.
【答案】D　【解析】叉鱼时将鱼叉对准看到的鱼，不能叉到鱼，这是因为从鱼身上反射(或折射)的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，就会觉得鱼变浅了，眼睛看到的是鱼的虚像，在鱼的上方，所以叉鱼时要瞄准看到的鱼像的下方．故选D.
10.
【答案】D　[解析]光在同种均匀介质中沿直线传播,在密度不均匀的糖水中的传播径迹是弯曲的,故A错误;漫反射的光线尽管杂乱无章,但每条光线仍然遵循光的反射定律,故B错误;平面镜成像的实质是物体发出的光被平面镜反射后,反射光线的反向延长线相交而成,但不是光线实际相交而成的,故C错误;小猫看到的水中的鱼,是由光的折射形成的虚像,虚像在折射光线的反向延长线上,则小猫看到鱼的像的位置比实际位置浅一些,故D正确。
二、作图题（本大题共8道小题）
11.
【答案】
如答图所示
【解析】先作法线，再根据光的反射定律作出反射光线，然后由光的折射规律作出对应的折射光线．注意线段的虚实、箭头的方向、垂直符号、反射角的位置及大小，还有光从空气中斜射入水中时折射角小于入射角．具体如答图所示．
12.
【答案】
如答图所示
答图
【解析】
根据光的反射定律，先过入射点作出法线，入射光线与界面夹角为30°，则入射角为60°，然后根据反射角等于入射角，画出反射光线；再根据光从空气斜射入水中时，折射角小于入射角，折射光线向法线方向偏折的规律画出折射光线．
13.
【答案】
如答图所示
答图
14.
【答案】
如答图所示
答图
15.
【答案】
如答图所示
【解析】光线从O点斜射入玻璃中发生折射现象，折射光线向靠近法线方向偏折，折射角小于入射角；光线从玻璃砖斜射进入空气，折射光线应该远离法线偏折，折射角大于入射角．
16.
【答案】
如图所示
17.
【答案】
如图所示
18.
【答案】
如答图所示
答图
【解析】根据光从空气中斜射入水中时，折射角小于入射角，
B在A的上方，故可以确定B点是路灯的像点，A点是路灯的发光点．连接EB与界面的交点即为入射点(注意：B点到入射点用虚线，入射点到E点用实线并标上箭头，即为折射光线)，用实线连接A点和入射点，并标上箭头，即为入射光线；如答图为人看到路灯A的光路图．
