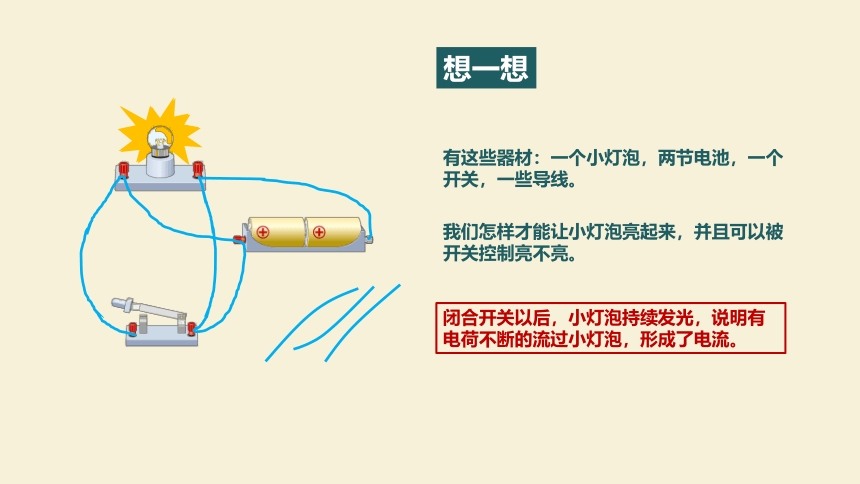

有这些器材：一个小灯泡，两节电池，一个开关，一些导线。
我们怎样才能让小灯泡亮起来，并且可以被开关控制亮不亮。
想一想
闭合开关以后，小灯泡持续发光，说明有电荷不断的流过小灯泡，形成了电流。
电荷的定向移动形成电流。

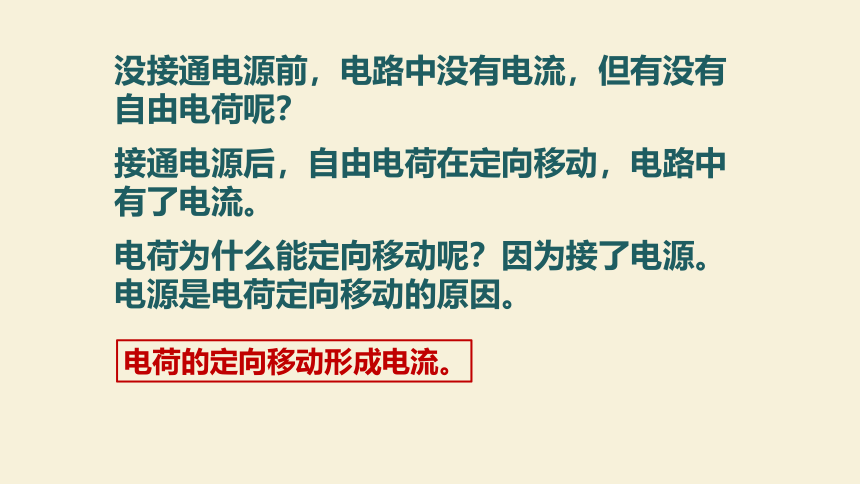

电荷为什么能定向移动呢？因为接了电源。电源是电荷定向移动的原因。
没接通电源前，电路中没有电流，但有没有自由电荷呢？
接通电源后，自由电荷在定向移动，电路中有了电流。
电荷的定向移动形成电流。
电流的形成
会写这四个字
电荷的移动形成电流。
判断对错：
电荷的定向移动形成电流。电荷有正电荷、负电荷，以哪个为准呢？
金属导线中的电流，主要是自由电子。由于电子带负电，所以金属导线中电流方向与自由电子定向移动的方向相反。

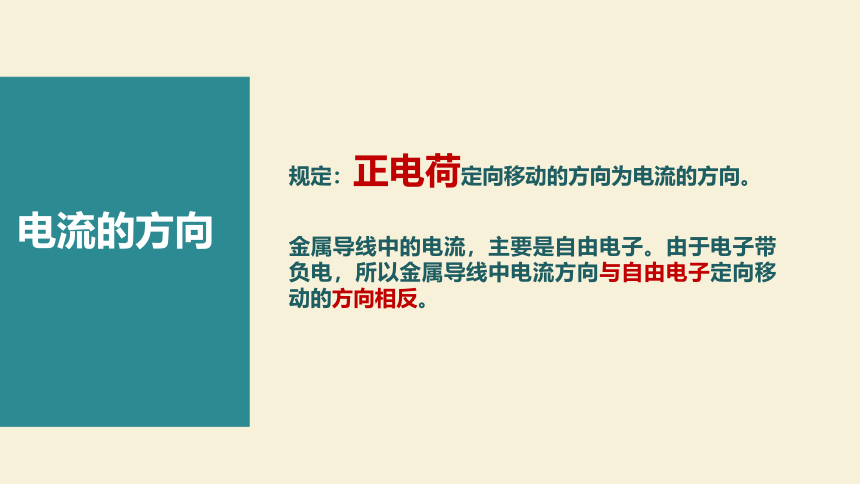

电流的方向
规定：正电荷定向移动的方向为电流的方向。

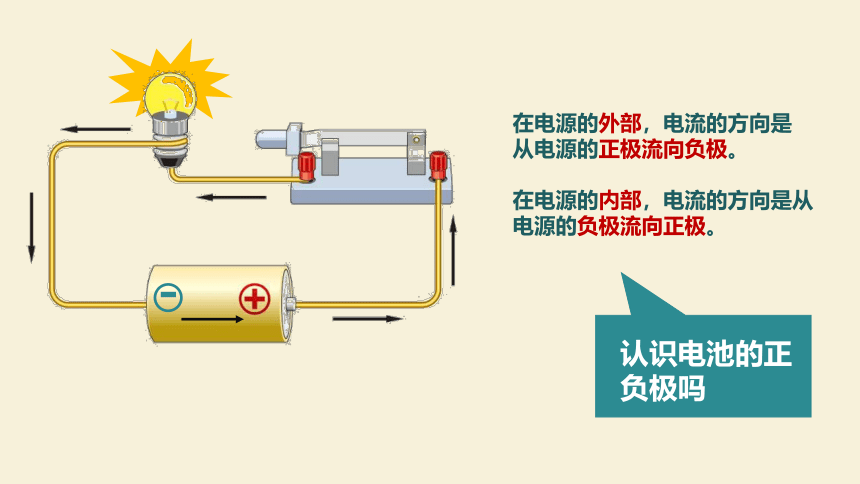

在电源的外部，电流的方向是从电源的正极流向负极。
在电源的内部，电流的方向是从电源的负极流向正极。
-
认识电池的正负极吗
【例】如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
A
电路

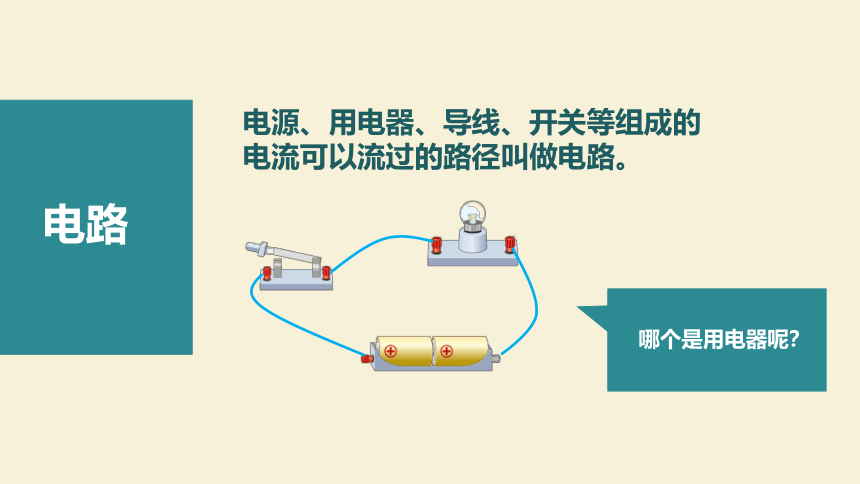

电源、用电器、导线、开关等组成的电流可以流过的路径叫做电路。
哪个是用电器呢？
常见的电源、开关、用电器

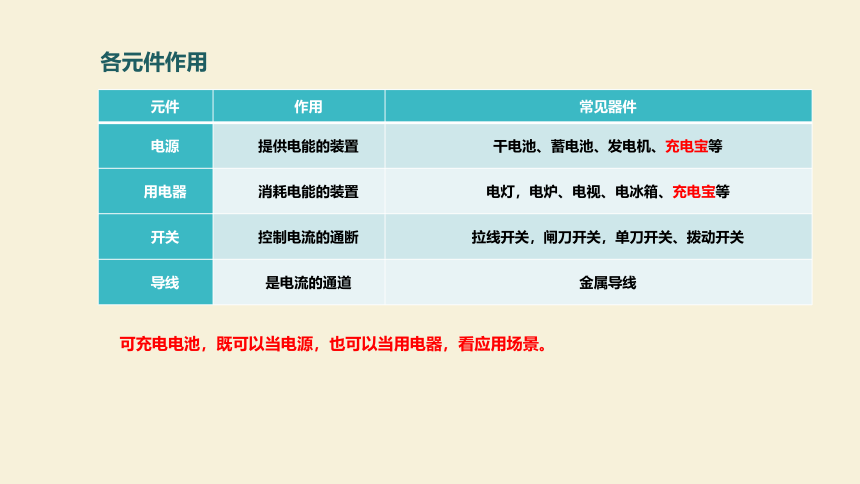

各元件作用
元件
作用
常见器件
电源
提供电能的装置
干电池、蓄电池、发电机、充电宝等
用电器
消耗电能的装置
电灯，电炉、电视、电冰箱、充电宝等
开关
控制电流的通断
拉线开关，闸刀开关，单刀开关、拨动开关
导线
是电流的通道
金属导线
可充电电池，既可以当电源，也可以当用电器，看应用场景。
如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器
D
熔断器
发热器
保温指示灯
加热指示灯
电饭锅的电路是怎么连接的呢？
打开一看眼花缭乱。此时我们需要一张电路图。
像一张地图
别怕！我们不学这样复杂的~~
用规定的符号把实物电路连接的图，叫做电路图。
电路图
实物图
电路图
元件符号
长为正极
短为负极
电池组
电铃
规范使用电路元件符号，不能自创符号。
合理安排电路元件符号的位置，让电路图清楚美观。注意元件符号不能画在拐角处。
导线要横平竖直，转弯处画成直角。
电路图的画法
元件符号不能画在拐角处
电路图中，导线无长短之分。
画出如图所示电路图
电路的3种状态
通路
处处连通，用电器能够工作的电路。
电路中有电流通过，用电器能工作
形成电流的条件：
一是有电源；
二是电路闭合
通路特点
断路
也叫开路。某处被断开，没有电流通过的电路。
断路特点
电路中无电流，用电器不能工作。
开关断开，导线或者灯丝断了都造成断路。
断路原因
短路
直接用导线把用电器两端或者电源正负极相连的电路。
电源被短路，绝对禁止！
电源短路
电源短路
电路中电流很大，容易烧坏电源，引发火灾。不允许的。
电流会优先走没有用电器的路径。
电路是连通的但是导线连在了用电器的两端。
电流通过导线绕过了用电器；
用电器不工作。
用电器短路
电流会优先走没有用电器的路径。
用电器短路
L1
L2
L2
L1
灯泡L1被短路。
电流会优先走没有用电器的路径。
L2
L1
L1
L2
用电器短路
灯泡L1、L2同时被短路。
电流会优先走没有用电器的路径。
闭合开关后，电流从电源正极回到负极。
电流会优先走没有用电器的路径。
按下列的电路解法，小灯泡能亮吗？去掉哪根导线小灯泡可以亮？
观察手电筒结构图。按下按键时电路是接通的。在图中画出电流路径，并画出手电筒的电路图。
