第15-4节
电流的测量

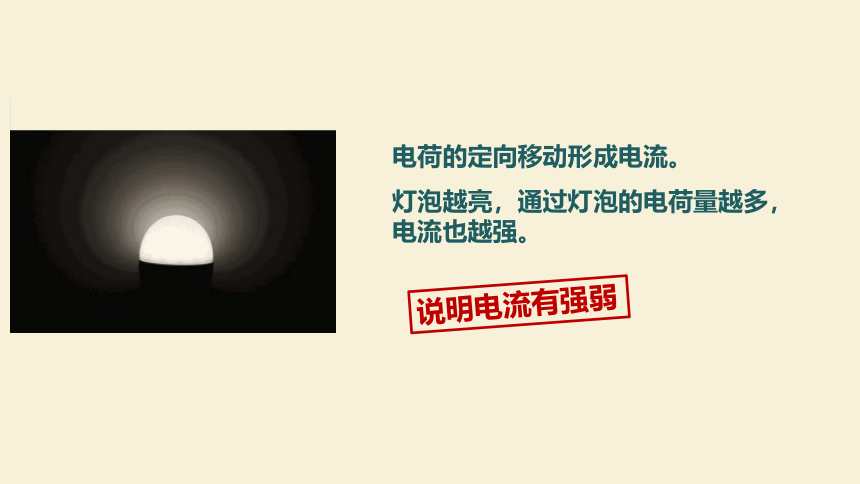

电荷的定向移动形成电流。
灯泡越亮，通过灯泡的电荷量越多，电流也越强。
说明电流有强弱
电流符号：I
国际单位：安培（简称：安），符号A，
比安培小的单位：毫安（mA）和微安(uA)。
电流
I
单位换算：
1A＝1000mA；1mA＝1000μA
电流的大小也是可以直接测量的。

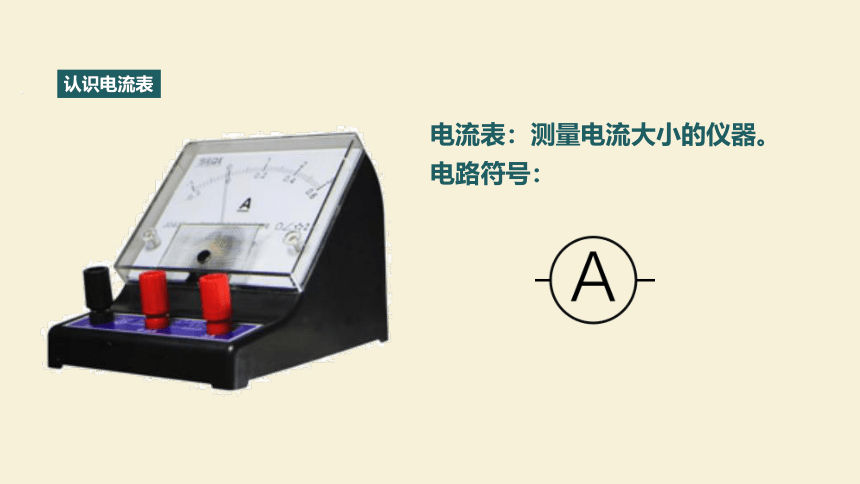

电流表：测量电流大小的仪器。
电路符号：
认识电流表
电流表有三个接线柱。
左边黑色接线柱标有“—”，是负接线柱，
右边两个红色接线柱分别标有“0.6”和“3”，
是正接线柱。电流表是双量程的。
电流表刻度盘上有两排数。
上排是“0-3A”；下排是“0-0.6A”；
表示电流表的量程。

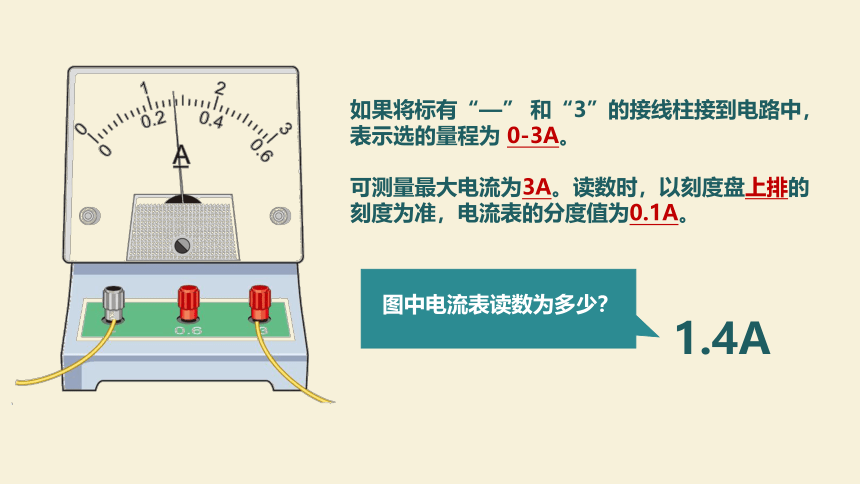

如果将标有“—”
和“3”的接线柱接到电路中，表示选的量程为
0-3A。
可测量最大电流为3A。读数时，以刻度盘上排的刻度为准，电流表的分度值为0.1A。
图中电流表读数为多少？
1.4A
如果将标有“—”
和“0.6”的接线柱接到电路中，表示选的量程为
0-0.6A。
可测量最大电流为0.6A。读数时，以刻度盘下排的刻度为准，电流表的分度值为0.02A。
图中电流表读数为多少？
0.32A

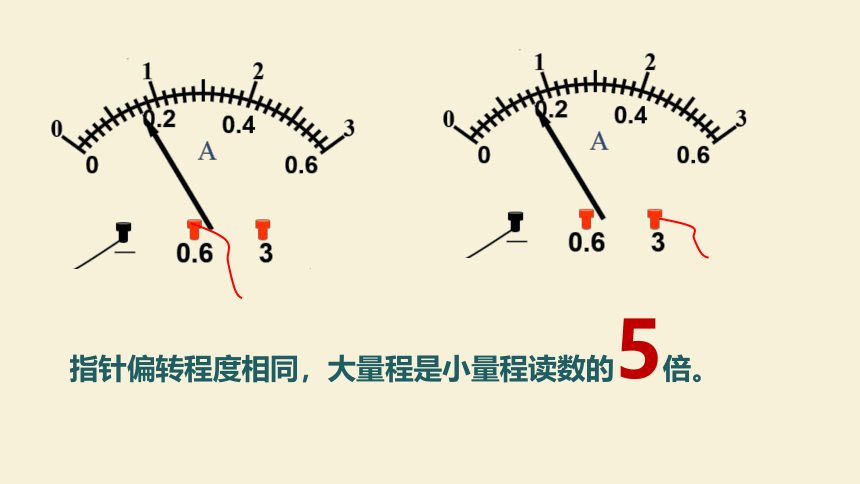

指针偏转程度相同，大量程是小量程读数的5倍。
A、1.2A
B、4.8A
C、0.12A
D、0.48A

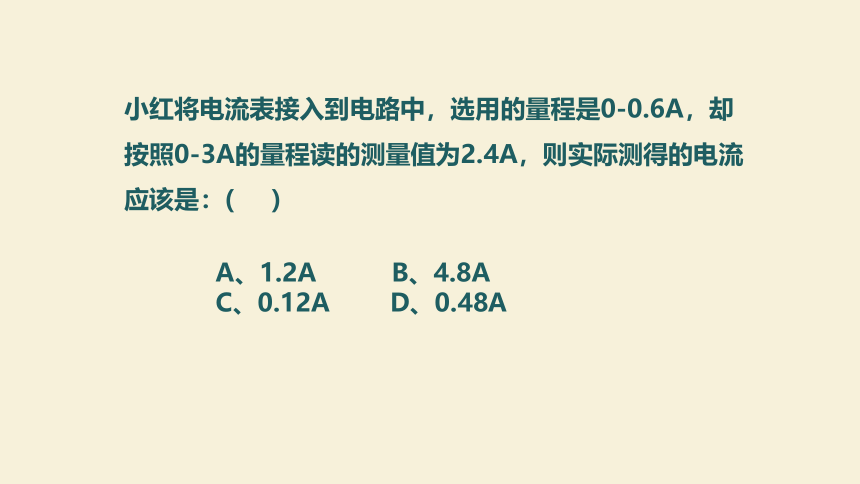

小红将电流表接入到电路中，选用的量程是0-0.6A，却按照0-3A的量程读的测量值为2.4A，则实际测得的电流应该是：(
)

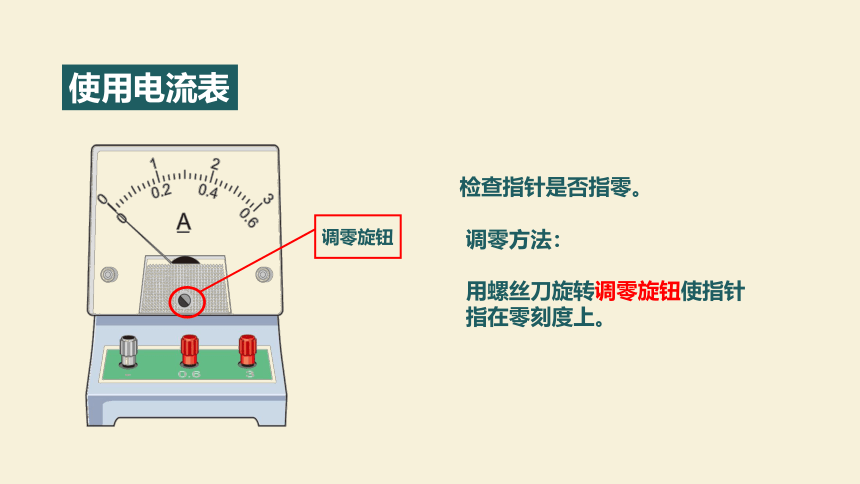

检查指针是否指零。
使用电流表
调零方法：
用螺丝刀旋转调零旋钮使指针指在零刻度上。
调零旋钮

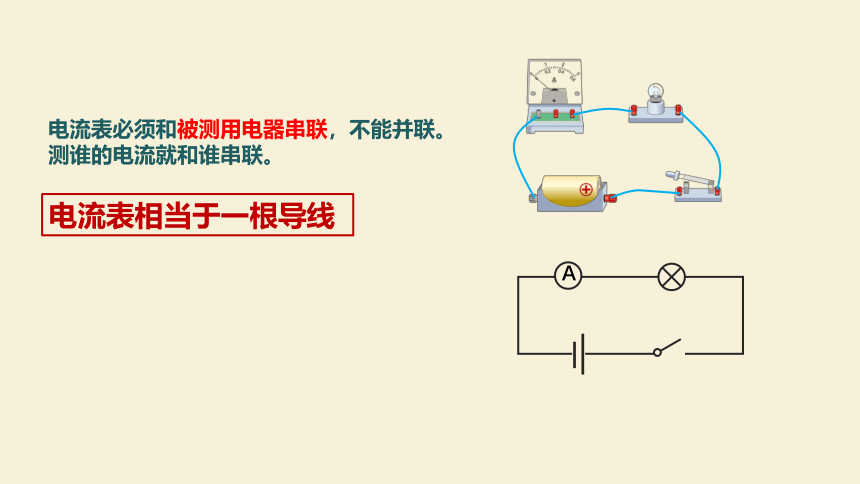

电流表必须和被测用电器串联，不能并联。测谁的电流就和谁串联。
A
电流表相当于一根导线?
A
A
正确理解电流表串联接入。
如图所示：某同学在实验时，误把电流表并联在灯L2的两端，开关闭合后观察到的现象是（
）
A、两灯都不亮
B、两灯亮度正常
C、L1亮，L2不亮
D、电流表没有示数
A
L1
L2
电流表接入电路中，电流要从正接线柱（“0.6A”和“3A”）流入，从负接线柱流出。
A
+
-
正进负出
A
+
-
指针反偏
接线柱接反的后果：不能正常读数，损坏电流表。
绝对不允许不经过用电器而把电流表直接接到电源的两极上。
容易造成电流过大，烧坏电流表。
被测电流的大小不超过电流表的最大量程。
无法确定待测电流时，可先接最大量程后，用试触法来试一下，看偏转角度大小。
如果所测电流值在小量程范围内，则选择小量程。分度值小，读数更准确。
试触法出现的现象
偏转太小。偏转太小是由于电流表选的量程太大。
0-3A的分度值是0.1A，0-0.6A的分度值是0.02A，小量程的精度值高。
不偏转。一方面可能是电流表所在的电路断路，另一方面可能是电流表已经损坏。
反偏。指针向反方向偏转，说明正、负接线柱接反了，造成通过表中电流的方向相反。这样不但无法读数，还会损坏电流表。
满偏。指针大幅度地向满刻度偏转。原因：一是待测电路可能发生了短路，电流过大；二是可能所选量程太小。短路和量程太小都会损坏电流表。
常见用电器的工作电流
电冰箱：1A
电饭锅：5A
灯泡：0.2A
手机：400mA
判断电流表测谁的电流
哪个用电器的电流流过电流表，就测哪个的电流。
A
L1
L2
A
L1
L2
A
L1
L2
A1
L1
L2
A
A2
连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。
L2
L1
S
L2
L1
A
A
闭合开关后，发现电流表没有示数。（电流表是好的）
什么情况？
电流表没有示数，说明电路是不通的。不通说明是断路。
原因1：
接线柱没有接牢固。
原因2：
小灯泡灯丝断了。
如图，能正确测量通过灯泡L1电流的电路是（
）
在如图甲所示的电路中，当开关闭合后，两个电流表指针偏转均如图乙所示，则灯L1和L2中的电流分别为（
）
A、0.98A，0.22A
B、1.2A，0.22A
C、0.96A，0.24A
D、0.24A，1.2A
L2
L1
A2
A1
根据实物图连接电路图
A
L1
L2
L1
L2
流过电流表的电流约为0.4A
L1
L2
A
L1
L2
L1
L2
A1
L1
L2
A
A2
A2
A1
