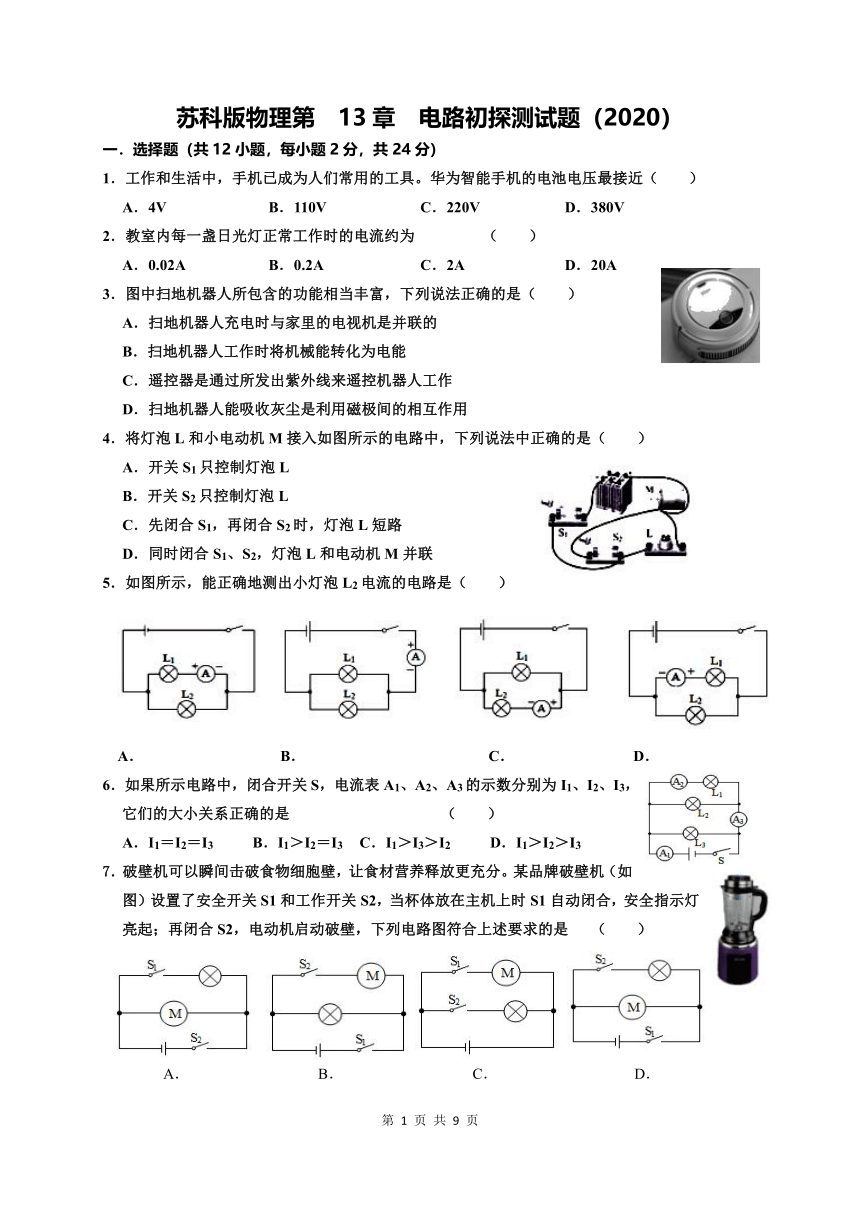

苏科版九年级物理第13章 电路初探 测试题（word版，含答案）

苏科版物理第
13章
电路初探测试题（2020）
一．选择题（共12小题，每小题2分，共24分）
1．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V
B．110V
C．220V
D．380V
2．教室内每一盏日光灯正常工作时的电流约为
（　　）
A．0.02A
B．0.2A
C．2A
D．20A
3．图中扫地机器人所包含的功能相当丰富，下列说法正确的是（　　）
A．扫地机器人充电时与家里的电视机是并联的
B．扫地机器人工作时将机械能转化为电能
C．遥控器是通过所发出紫外线来遥控机器人工作
D．扫地机器人能吸收灰尘是利用磁极间的相互作用
4．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（　　）
A．开关S1只控制灯泡L
B．开关S2只控制灯泡L
C．先闭合S1，再闭合S2时，灯泡L短路
D．同时闭合S1、S2，灯泡L和电动机M并联
5．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．
B．
C．
D．
6．如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是
（　　）
A．I1＝I2＝I3
B．I1＞I2＝I3
C．I1＞I3＞I2
D．I1＞I2＞I3
7．破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是
（　　）
A．
B．
C．
D．

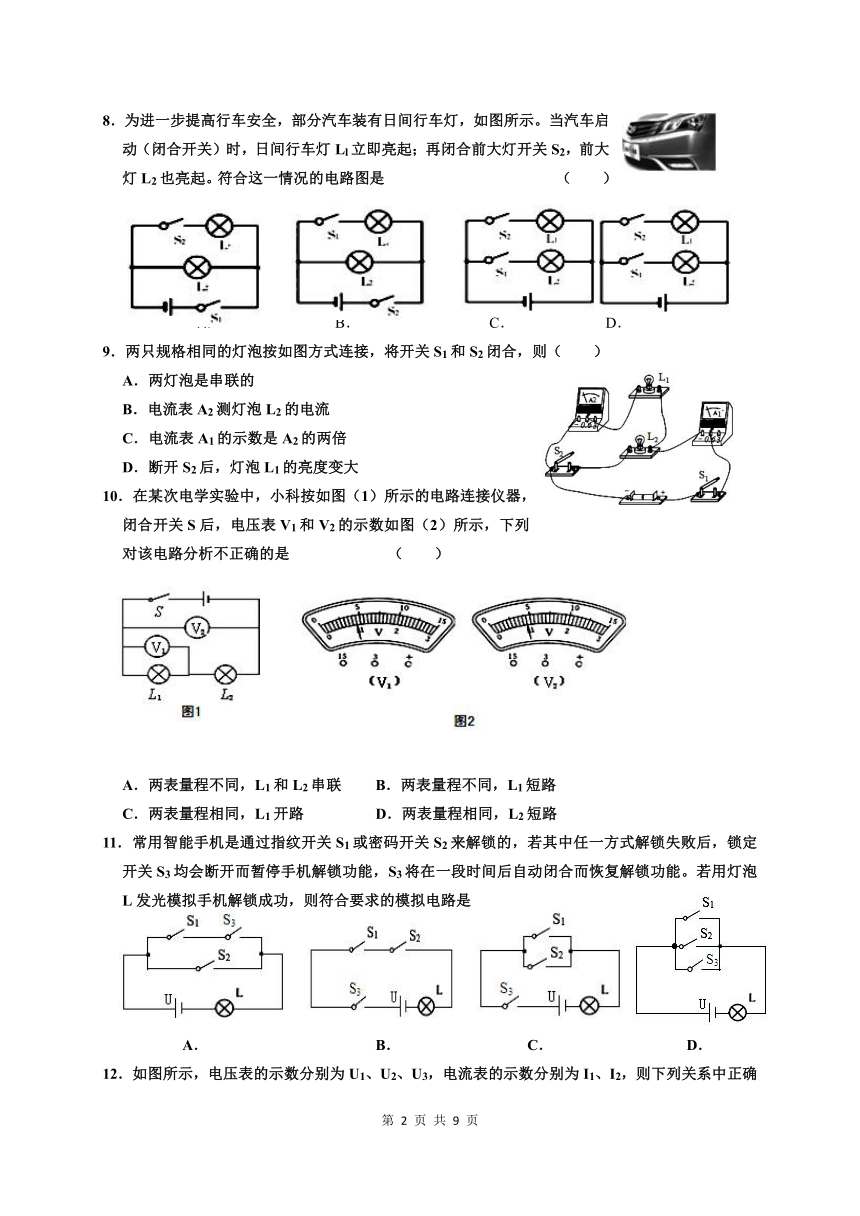

8．为进一步提高行车安全，部分汽车装有日间行车灯，如图所示。当汽车启动（闭合开关）时，日间行车灯Ll立即亮起；再闭合前大灯开关S2，前大灯L2也亮起。符合这一情况的电路图是
（　　）
A．
B．
C．
D．
9．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大
10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是
（　　）
A．两表量程不同，L1和L2串联
B．两表量程不同，L1短路
C．两表量程相同，L1开路
D．两表量程相同，L2短路
11．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
（　　）
A．
B．
C．
D．

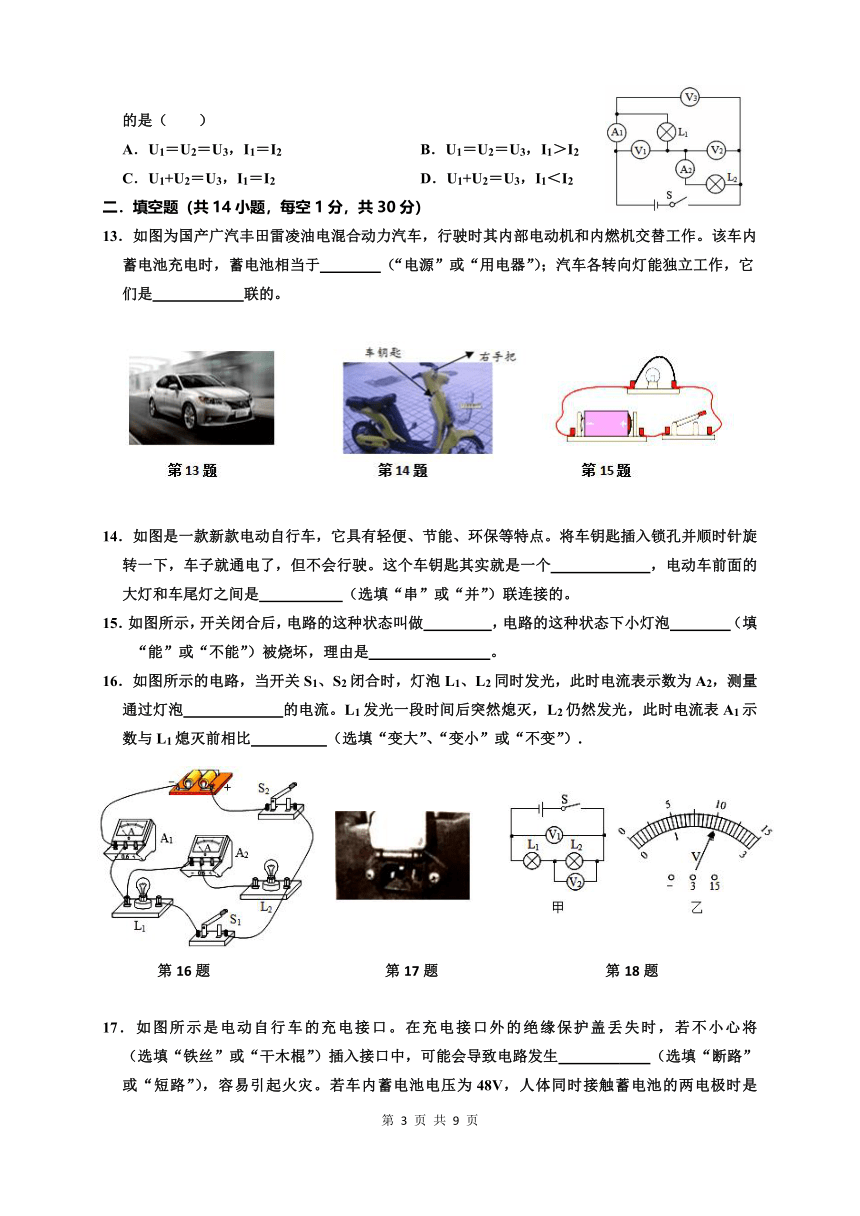

12．如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（　　）
A．U1＝U2＝U3，I1＝I2
B．U1＝U2＝U3，I1＞I2
C．U1+U2＝U3，I1＝I2
D．U1+U2＝U3，I1＜I2
二．填空题（共14小题，每空1分，共30分）
13．如图为国产广汽丰田雷凌油电混合动力汽车，行驶时其内部电动机和内燃机交替工作。该车内蓄电池充电时，蓄电池相当于　
　（“电源”或“用电器”）；汽车各转向灯能独立工作，它们是　
　联的。
14．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个　
　，电动车前面的大灯和车尾灯之间是　
　（选填“串”或“并”）联连接的。
15．如图所示，开关闭合后，电路的这种状态叫做　
　，电路的这种状态下小灯泡　
　（填“能”或“不能”）被烧坏，理由是　
　。
16．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡　
　的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比　
　（选填“变大”、“变小”或“不变”）.
17．如图所示是电动自行车的充电接口。在充电接口外的绝缘保护盖丢失时，若不小心将　
　（选填“铁丝”或“干木棍”）插入接口中，可能会导致电路发生　
　（选填“断路”或“短路”），容易引起火灾。若车内蓄电池电压为48V，人体同时接触蓄电池的两电极时是　
　（选填“安全”或“危险”）的。

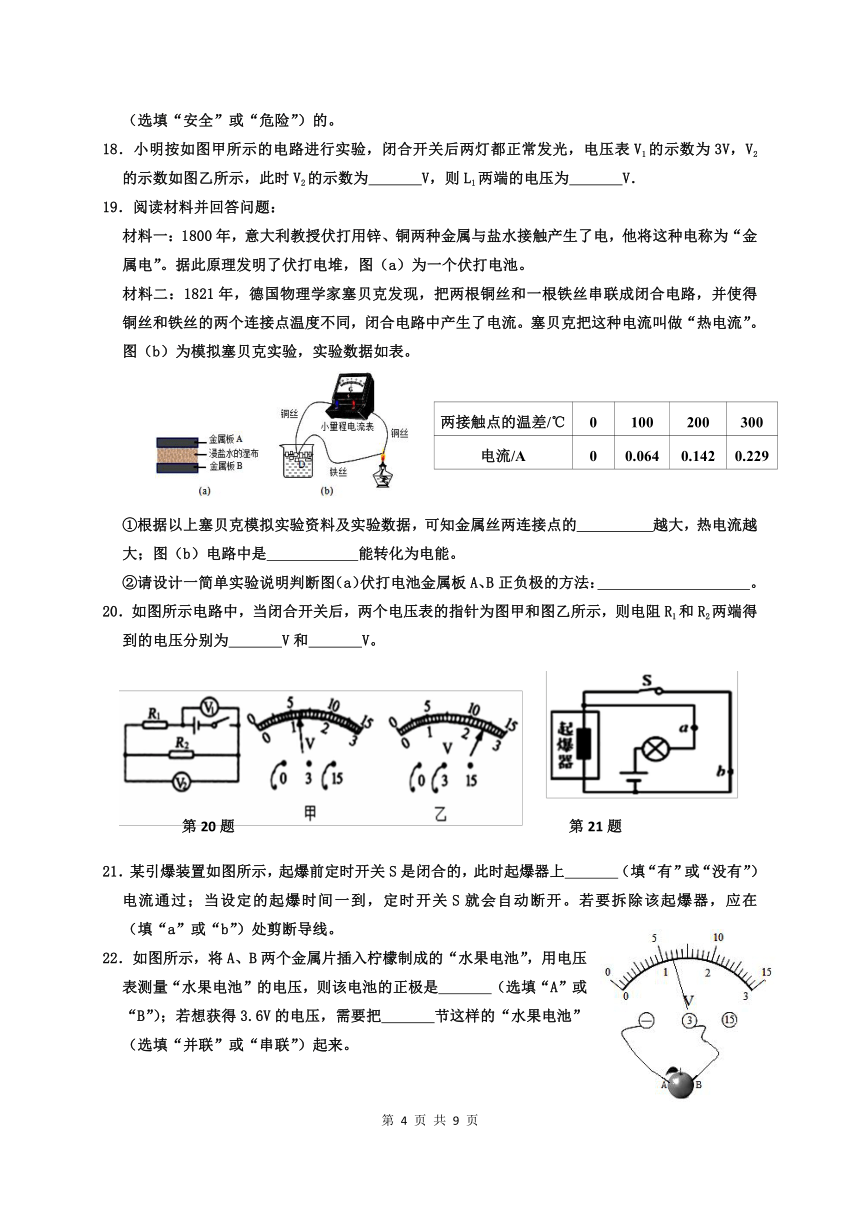

18．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为　
　V，则L1两端的电压为　
　V．
19．阅读材料并回答问题：
材料一：1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池。
材料二：1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”。图（b）为模拟塞贝克实验，实验数据如表。
两接触点的温差/℃
0
100
200
300
电流/A
0
0.064
0.142
0.229
①根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的　
　越大，热电流越大；图（b）电路中是　
　能转化为电能。
②请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：　
　。
20．如图所示电路中，当闭合开关后，两个电压表的指针为图甲和图乙所示，则电阻R1和R2两端得到的电压分别为　
　V和　
　V。
21．某引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器上　
　（填“有”或“没有”）电流通过；当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在　
　（填“a”或“b”）处剪断导线。
22．如图所示，将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量“水果电池”的电压，则该电池的正极是　
　（选填“A”或“B”）；若想获得3.6V的电压，需要把　
　节这样的“水果电池”　
　（选填“并联”或“串联”）起来。
23．如图所示，在电路中要使电灯L1和L2并联，应闭合开关　
　，当闭合开关S1、S2，断开S3时，能发光的灯是　
　。
24．在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。则（1）三个开关分别处于什么状态？　
　____________（填“闭合”或“断开”）（2）电流表A1和A2的示数分别是___________A、_________A；（3）小灯泡L1的电流是_________A。
三．解答题（共4小题，每图2分，每空1分，共46分）
25．按要求完成下列各题
（1）如图，请在圈内填入合适的电表，使L1、L2组成并联电路。
（2）“龙城未来”科技小组设计了一款空中平衡飞行器，其中S为平衡开关，其中间有一金属片可绕O点自由转动。当飞行器水平时，M金属片在a、b中间。当飞行器严重左倾时，电铃发出警报。同时左侧纠正电动机A工作，飞行器恢复水平后电铃不响且电动机停止工作；当飞行器严重右颜时，电龄发出警报，同时右侧纠正电动机B工作，飞行器恢复水平后电铃不响且电动机停止工作。请按要求完成电路连接。
（3）已知电源电压为3V，通过灯泡L1、L2的电流分别为1A和0.5A，请根据电路图用笔画线代替导线连接实物。
26．小希用如图所示电路来探究串联电路的电压特点。
（1）由实验表格可知，选择的电源电压为　
　V．
（2）实验中最好选择规格　
　（填“相同”
或“不同”）的小灯泡。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点
是　
　（用公式表示）。
（4）小希进行多次实验的主要目的是　
　（选填序号）。
①寻找普遍规律
②减小实验误差
27．小明做了“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，如图所示；然后，他将锌片换成铝片，另一个电极的材料不变，同样连接到电压表上，发现电压表示数发生了变化。小明探究的问题是：水果电池电压的大小与　
　是否有关。如图电路的连接，可以判断铜片是　
　极（选填“正”或“负”）。
28．在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所示的电路。
（1）连接电路时，开关S应该处于　
　状态。
（2）她将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是　
　。
A．某个灯泡的灯丝断路
B．干路上某根导线断路
C．S1支路某根导线断路
D．S2支路某根导线断路
（3）她排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该　
　。
A．同时观察两个支路上的灯泡
B．只观察S1所在支路上的灯泡
C．只观察S2所在支路上的灯泡
实验次数
a点/A
b点/A
c点/A
1
0.22
0.22
0.44
2
0.24
0.24
0.48
3
0.28
0.28
0.56
29．小张在“探究并联电路中电流规律”的实验中，设计的电路如图所示，把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
（1）在连接电路的过程中，开关应该处于　
　状态。
（2）在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是　
　（选填“L1短路”或“L1开路”）。
（3）小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是　
　（选填“正确”或“错误”）的，造成这一现象的原因是两个小灯泡的规格　
　（选填“相同”或“不同”）。
30.小明利用灯泡L1、L2，三个开关S1、S2、S3，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示。
（1）电路图中开关均闭合后，灯泡L1，L2是________的。（选填“串联”或”并联”）
（2）根据已知电路图中电流的方向（黑色箭头），判断电源上端是________（填“正成“负”）极。
（3）连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整。（连线不许交叉）
（4）三个开关都闭合后，只有灯泡L2发光则电路故障可能是L1__________，为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是___________
A．灯泡L1断路　　　B．灯泡L1短路　　　C．开关S1断路　　　D．开关S2断路
31．（8分）如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5V，通过灯泡L2的电流为0.5A，回答下列问题：
（1）灯泡L1两端的电压是多少？（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
32．（8分）认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
33．（6分）如图所示电路，当甲、乙两表为电流表时，闭合开关S1，断开开关S2，甲电流表读数为0.14A，乙电流表读数为0.42A，则通过L1和L2的电流之比是多少？当甲、乙两表为电压表时，闭合开关S1和S2，甲电压表读数为6V，乙电压表读数为4V，则L1和L2两端电压之比是多少？
参考答案
1－6．ABADCC
7－12．BACBCC
二．填空题
13．用电器；并；
14．开关；并。
15．：短路；不能；小灯泡中没有电流通过。
16．L2；变小。
17．铁丝；短路；危险。
18．2；1。
19．①温度差；内；②将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则反。
20．3.6；2.4。
21．没有；a。
22．B；3；
串联。
23．S1、S3；L1。
24（1）S1、S3闭合；S2断开；（2）1.5A、0.3A；
（3）1.2A。
三．25．略
26．（1）3.0V；（2）不同；（3）UAC＝UAB+UBC；（4）①。
27．电极的材料；正。
28．（1）断开；（2）C；（3）A。
29．（1）断开；（2）L1开路；（3）错误；相同。
30.
31．（1）灯泡L1两端的电压是4.5V；
（2）通过灯泡L1的电流的是0.5A；
（3）若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0V。
32．（1）通过L1的电流是0.1A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
33．通过L1和L2的电流之比为2：1；
L1和L2两端电压之比是
1：2。
