(共41张PPT)
电场强度

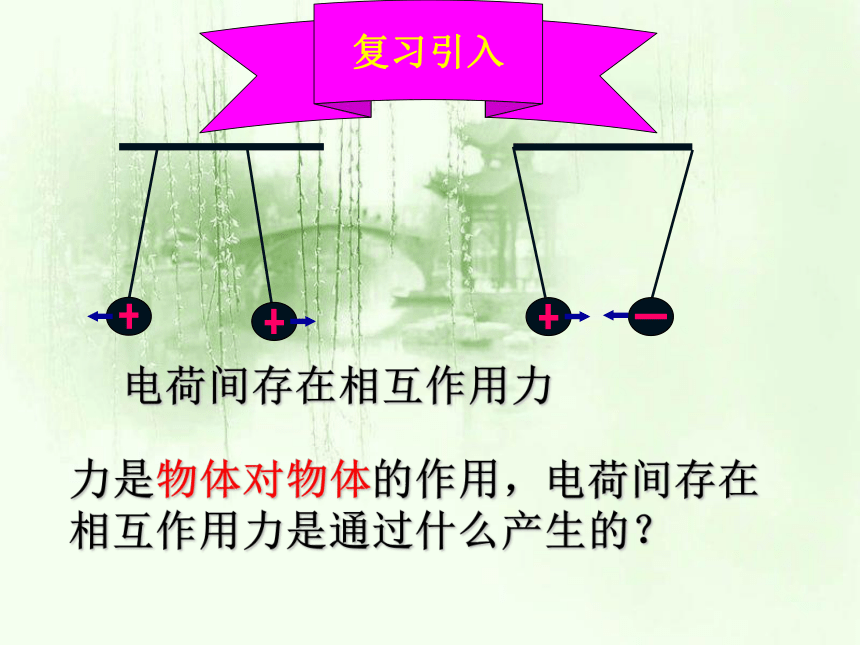

复习引入
电荷间存在相互作用力
力是物体对物体的作用,电荷间存在相互作用力是通过什么产生的?
新课教学
问题1
电荷之间的相互作用力是如何发生的?
1837年法拉第提出“场”的概念
英国物理学家
法拉第
(1791-1867)
电荷之间通过电场发生相互作用.
电场
电荷
A
电荷
B
产生
作用于
产生
作用于
+Q
-
-
-
-
-
-
-
-
-
-
+
+
+
+
+
任何带电体的周
围都存在电场

++++++
________
一.电场
1、定义:
电荷周围存在电场,电场是客观存在的,是一种特殊物质形态。
2.基本性质:电场对放入其中的电荷有力的作用----电场力。
注:任何带电体的周围都存在着电场。

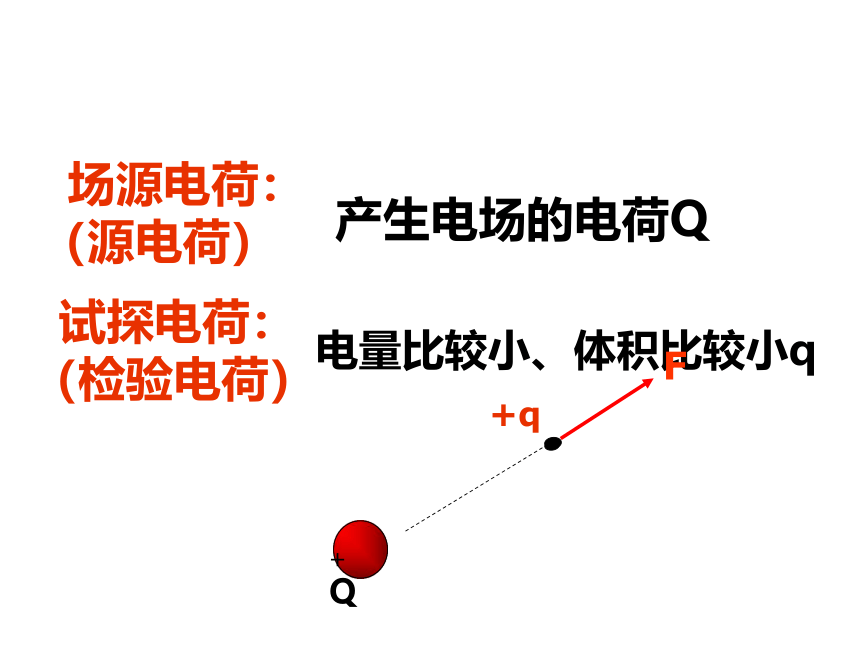

电量比较小、体积比较小q
产生电场的电荷Q
+Q
试探电荷:
(检验电荷)
+q
F
场源电荷:
(源电荷)
问题2
怎样描述电场的强弱呢?
+Q
F3
+q
F2
+q
F1
+q
同一点电荷距场源电荷不同位置的受力情况
不同.
能否用电场力的大小表示电场的强弱?
F2=
F3=
+Q
但它们之间有什么规律呢?
F1=
A
F
不同试探点电荷放在同一位置的受力情况
不同.
二.电场强度(E)
1.定义:放入电场中某点的试探电荷q所受的电场力F跟它的电荷量q的比值,叫做该点的电场强度。
3.单位:牛/库(N/C)

伏/米(V/m)
4.矢量性:
2.定义式:
电场中某点的场强方向规定为:
跟正电荷在该点所受电场力方向相同;
跟负电荷在该点所受电场力方向相反。
+Q
+q
A
FA
EA
+Q
-q
A
FA
EA
根据规定:负电荷在电场中某点受到的静电力的方向跟该点的场强方向相反。
物理学中规定:电场中某点的场强度方向跟正电荷在该点所受的静电力方向相同。
电场强度既有大小又有方向
5.理解:
(3)由电场本身的性质决定,与试探电荷的正负、电荷量的大小及受到的电场力都无关。
(1)
为定义式,适用于一切电场。
(2)电场强度是反映电场强弱和方向的物量。
(4)电场力:F=qE
    我来考考你(一)
1.下面关于电场的叙述正确的是
[
]
A.两个未接触的电荷发生了相互作用,一
定是电场引起的
B.只有电荷发生相互作用时才产生电场
C.只要有电荷存在,其周围就存在电场
D.A电荷受到B电荷的作用,是B电荷的电场对A电荷的
作用
答案:A、C、D
2、A为已知电场中的一固定点,在A点放一电量为q的电荷,
所受电场力为F,A点的场强为E,则
[
]
A.若在A点换上-q,A点场强方向发生变化
B.若在A点换上电量为2q的电荷,A点的场强
将变为2E
C.若在A点移去电荷q,A点的场强变为零
D.A点场强的大小、方向与q的大小、正负、
有无均无关
答案:D
3、真空中有一电场,在电场中的
P点放一电量为4.0×10-9C的
检验
电荷,它受到的电场力
2.0×10-5N,则P点的场强为
________N/C;把检验电荷
电量减小为2.0×10-9C,则该
电荷在P点受到的电场力为
__________N
答案:5×103,1×10-5
问题3
点电荷的场强如何?
利用电场强度定义和库仑定律,推导真空中点电荷周围某点的电场强度
rA
A
+Q
EA
rB
B
EB
C
rc
E
C
+q
+q
+q
点电荷电场强度
2.场强方向:
负点电荷电场方向指向电荷中心
三.点电荷电场强度
1.点电荷场强大小:E=
EP
P
+Q
EP
P
—Q
正点电荷电场方向背离电荷
F
F
注意:Q
场源电荷
r
到场源电荷的距离
我来考考你(二)
答案:A、C、D
A.当r→0时,E→∞
B.发r→∞时,E→0
C.某点的场强与点电荷Q的大小无关
D.在以点电荷Q为中心,r为半径的球面
上,各处的电场强度都相同
结论:
可以用矢量运算的平行四边形定则求合电场场强。
问题4
如何求合电场场强?
四.电场的叠加
电场叠加原理:合电场E合是E1、E2为邻边的平行四边形的对角线。
+Q
-Q
E1
E2
E
+Q
+Q
E1
E1
E2
E2
E
四.电场的叠加
电场
电荷
强弱
 电场强度
能的
性质
电势能
对其中电荷有力的作用
小结
解:(1)设Q1和Q2在A点的电场强
度分别为E1、E2,方向如图。
据平行四边形定则,E合在E1和
E2夹角的平分线上,且与Q1与Q2
连线平行。
合场强大小为:E合=
E1=
E2
=
代入数据得E=2.7×104v/m
Q1
Q2
A
E合
E2
E1
Q1
Q2
A
例题分析
解:(2)
A点处q所受的电场力:
F=E×q=2.7
×
104
×1
×
10-6
=2.7
×10-2
(N)
Q1
Q2
E合
E2
E1
Q1
Q2
A
F的方向沿E合的方向
例题分析
思考
1.磁感线是如何表示磁场的?
2.如何比较A、B两点的磁感应强度的大小和方向?
A
B
2
.
电场是看不见、摸不着的,有没有形象描述电场的方法呢?
电场线
  电场线是画在电场中的一条条有方
向的曲线。曲线上每点的切线方向表示
该点的电场强度方向。曲线的疏密程度
表示场强的强弱。
点电荷的电场线
等量异种电荷电场线
等量同种电荷电场线
电场线特点
1.电场线起于正电荷止于负电荷,电场线不闭合.对于单个点电荷,正电荷假想无穷远处有负电荷,电场线终止于那里;负电荷同理.
2.电场线不能相交.(因为在电场中的任一点处只有一个电场强度,方向唯一,如相交则该处出现两个场强方向,所以不能相交)
3.电场线不能相切.(原因:电场线疏密表示强弱,如相切则在切点电场线密度无穷大,这种情况不可能,所以不会相切)
4.在同一幅图中,电场强度较大的地方电场线较密,电场强度较小的地方电场线较疏,因此可以用电场线的疏密来表示电场强度的相对大小.
电场线的特点
讨论:电场线上某点的切线方向是那点的电场强度方向,是放在那点检验电荷+q的受力方向吗?是检验电荷+q在那里所获得的加速度方向吗?电场线一定是检验电荷的运动轨迹吗?
1.电场线不是电场中实际存在的曲线,是为了形象地描述电场性质人为引入假想的线.
2.我们画的是几种典型电场的电场线平面分布图,实际上是空间立体分布的.
3.电场线上某点的切线方向是那点的电场强度方向,是放在那点检验电荷+q的受力方向,也是检验电荷+q在那里所获得的加速度方向,但电场线不一定是检验电荷的运动轨迹!
匀强电场
3.相距很近带有等量异种电荷的一对平行金属板间的电场(忽略边缘)可以看做匀强电场.
1.电场中各点电场强度的大小相等,方向相同,这个电场叫做匀强电场.
2.匀强电场的电场线是间隔相等的平行线.
判断方法
1、判断方向:掌握了电场中电场线的分布,可根据电场线的方向确定电场中任一点的场强方向。如果是正点电荷,则受力方向与该点场强方向同向;若是负电荷,则它在该点受力方向与该点场强方向相反。
判断方法
2、判断场强的大小:电场线分布密的地方场强大;电场线疏的地方场强小。若电场线分布均匀的,则为匀强电场。如图所示,电场处处相等。
练习1
分别画出正点电荷,负点电荷,等量异性电荷,等量同性电荷,带有等量异性电荷的无限大平行平面的电场线.
练习2
?
图1所示为某静电场中的一簇电场线,A、B为此电场中的两点,设A点的场强大小为EA,电子在A点所受电场力的大小为FA
;B点的场强大小为EB,电子在B点所受电场力的大小为FB,则
(?

A.EA
>
EB
,FA
>
FB?????
B.
EA
>
EB
,FA
<
FB?
C.EA
<
EB
,FA
<
FB???
D.
EA
<
EB
,FA
>
FB?
A
练习2
4、关于电场线,下列说法正确的是(
)
A、它是一条闭合曲线
B、电场中存在着电场线
C、电场线的疏密,可表示电场强度的大小
D、电场线所指方向,可表示电场强度的方向
CD
练习3
3、下列说法正确的是(
)
A、电荷在某点受到的电场力越大,该点的电场强度就越大
B、电场强度的方向总是跟电场力的方向一致
C、负电荷受到的电场力的方向跟电场强度的方向相反
D、点电荷Q建立的电场匀强电场
C
练习4
 用一根绝缘轻绳悬挂一个带电小球,小球的质量为1×10-2kg,所带的电荷量为
 +2×10-8C,现加一水平方向的匀强电场,平衡时绝缘绳与竖直线成300,如图所示,求该匀强电场的场强?
O
练习5
 用一根绝缘轻绳悬挂一个带电小球,小球的质量为1×10-2kg,所带的电荷量为+2×10-8C,现加一匀强电场,平衡时绝缘绳与竖直线成300,如图所示,求该匀强电场的最小场强?
O
