人教版高二物理选修3-1 1.8电容器的电容 课件 (共26张PPT)

(共26张PPT)
第八节
电容器的电容
电容器的应用
一些常见的电容器
电容器是一种重要的电学元件
1、电容器的充电：
＋
＋
＋
＋
＋
＋
＋
－
－
－
－
－
－
＋Q
－Q
将电容器两个极板带上等量异种电荷的过程，叫电容器的充电。
E
二、电容器的充电和放电
2、电容器的放电：
＋
＋
＋
＋
＋
＋
＋
－
－
－
－
－
－
＋Q
－Q
用导线将充电后的电容器两极接通，两极失去电荷的过程，叫电容器的放电。
U=0
电容器是用来储存电荷的容器
三.电容
1、定义：
2、定义式：
，或者
3、物理意义：C是表示电容器容纳电荷本领的物理量
4、单位：
国际单位是法拉（F）
1F=1C/V
常用单位：微法（μF);
皮法（pF)
1μF=10-6F
1рF=10-12F
Q指每一个极板带电量绝对值
电容器所带的电荷量Q与电容器两极板间的电势差U的比值
C由电容器本身来决定。
1、对一电容器充电时电容器的电容C，带电荷量Q,电压U之间的关系图象，正确的是（
）
BCD

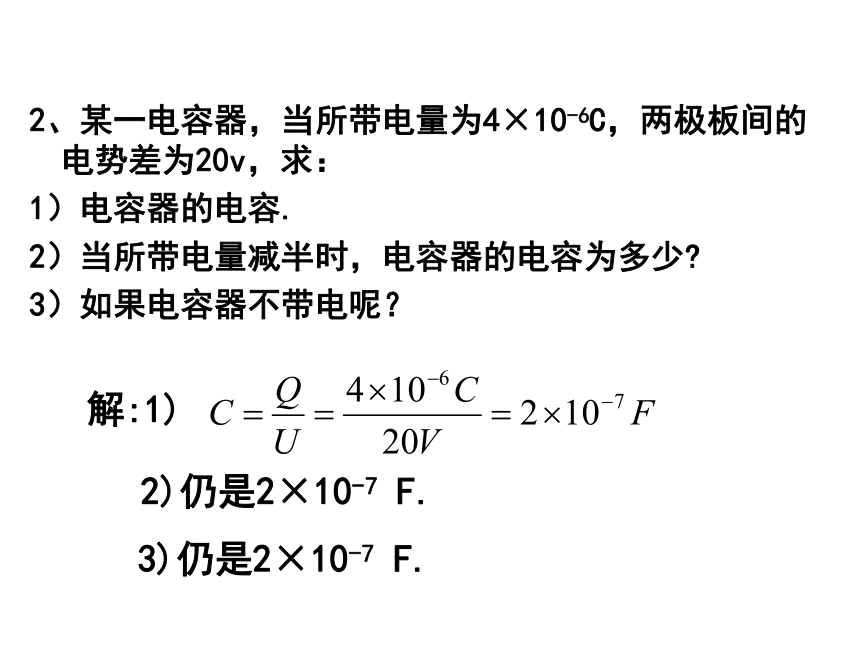

2、某一电容器，当所带电量为4×10-6C，两极板间的电势差为20v，求：
1）电容器的电容.
2）当所带电量减半时，电容器的电容为多少?
3）如果电容器不带电呢？
解:1)
2)仍是2×10-7
F.
3)仍是2×10-7
F.
四.影响平行板电容器电容的因素
电容的大小由电容器本身决定，与哪些因素有关？
极板面积
极板距离
电介质
方法：控制变量法
有机玻璃板
+
+
+
+
+
+
实验探究：影响平行板电容器电容的因素
-
-
-
-
--
改变d
改变S
改变
电介质
?
说明：静电计是在验电器的基础上制成的，用来测量导体间的电势差，从指针的偏转角度就可以知道两个导体间的电势差的大小。
平行板电容器的电容公式：
两极板间距离
两极板正对面积
静电力常量
介电常数
真空
=1
几种常用电介质的相对介电常数
电介质
空气
煤油
石蜡
陶瓷
玻璃
云母
水
1.0005
2
6
6～8
4～11
2.0～2.1
81
空气的相对介电常数与1十分接近，研究中，空气对电容的影响一般可以忽略。
1、固定电容器：
五、常用电容器
（1）聚苯乙烯电容器：
以聚苯乙烯薄膜为电介质，两层铝箔为极板。
符号：
＋
（2）电解电容器：
用铝箔做一个极板，以铝箔上很薄的一层氧化膜为电介质，用浸过电解液的纸做另一个极板。
符号：
电容较大
注意：电解电容器正负极不能接反，不能接交流电
2、可变电容器：
两极由两组铝片组成，固定的一组铝片叫做定片；可以转动的一组铝片叫做动片;空气为电介质。
转动动片，使两组铝片的正对面积发生变化，电容相应变化。
符号：
3．电容器的额定电压和击穿电压
(1)额定电压：电容器能够_________工作时的电压．
(2)击穿电压：电介质被击穿时加在电容器两极板上的_____电压，若电压超过这一限度，则电容器就会被损坏．
长期正常
最小
平行板电容器充电后的两类典型情况：
⑴电容器始终连接在电源上，两极间的电压U保持不变。
　　　⑵电容器充电后，切断与电源的连接，电容器的带电荷量Q保持不变。
1．如图所示是一个由电池、电阻R与平行板电容器组成的串联电路.在增大电容器两极板间距离的过程中（
）
A．电阻R中没有电流
B．电容器的电容变小
C．电阻R中有从a流向b的电流
D．电阻R中有从b流向a的电流
BC
2.如图所示，电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上后，静电计指针张开一个角度，下述哪些做法可使指针张角增大(　
　)
A．使A、B两板靠近一些
B．使A、B两板正对面积错开一些
C．断开S后，使B板向右平移拉开一些
D．断开S后，使A、B正对面积错开一些
CD
3.如图所示，水平放置的平行板电容器，闭合电键与稳压直流电源连接，下板固定，当上板在AB位置时，一个带电油滴刚好静止在电容器的中点，现在断开电键，使上板在AB位置与A′B′位置之间上下往复移动，以下关于带电油滴的运动描述正确的是(　　)
A．油滴在电容器两极板间上下往复运动
B．油滴始终向下极板运动最后到达下极板
C．油滴始终处于静止状态
D．上板向上移动时，油滴做加速运动；上板向下移动时，油滴做减速运动
C
4.如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离(
)
A．带点油滴将沿竖直方向向上运动?
B．P点的电势将降低
C．带点油滴的电势将减少
D．若电容器的电容减小，则极板带电量将增大
B
２、电容器的充放电　　　　　　　　　　　　　
二、
电
容
三、平行板电容器：
１、定义：
充电：使原本不带电的两板带
上等量异种电荷的过程
放电：
使充电后的电容器失去电荷的过程
１、定义：两块彼此靠近又互相绝缘的导体组成的器件。
一、
电容　　　器
２、表达式：Ｃ＝Ｑ／Ｕ　　
３、物理意义：反映电容器容纳电荷量本领的强弱
４、国际单位：法拉或法（F）
四、电容器的种类
电容器　电容
1、关于电容，下列说法中正确的是
（
）
A．电容器的极板上带电量越大，电容器的电容就越大
B．电容器的极板间电压越大，这只电容器的电容就越大
C．如果电容器两极板上没有带电，它的电容为零
D．对某一个电容器来说，两板间的电势差随所带电量的
增加而增加
D
2、电容器的电容C
=
2.0×10-8
F
，如果电容器两极板电压增加了10V，则电容器的带电量变化了多少？
解：由
得，
3、平行板电容器充电平衡后仍与电源相连，两极板间的电压是U，电荷量为Q，两极板间场强为E，电容为C，现将两极板间距离减小，则
（
）
A.
Q变大
B.
C变大
C.
E不变
D.
U变小
AB
4、平行板电容器充电平衡后与电源断开，两极板间的电压是U，充电荷量为Q，两极板间场强为E，电容为C，现将两极板间距离减小，则（
）
A.Q变大
B.C变大
C.E不变
D.U变小
BCD
5、
用电压为U的直流电源给电容为C平行板电容器充电，充完电后电容器两板间的场强大小为E。（1）充完电后，若仍闭合电键K，将电容器两极板正对面积变为原来的一半，则电容器的电容变为
，流过导线中的电流方向为
从
极板流向
极板。
C/2
正
负
（2）充完电后，若仍闭合电键K，将一块厚度为两板距离一半的平行于极板的矩形金属块放入两极板中间，电容器的电容变
，流过导线中的电流方向为从
极板流向
极板。
2C
负
正
6、如图所示，平行板电容器A、B间有一带电油滴P正好静止在极板正中间，现将两极板间稍错开一些，其它条件不变。则（
）
A．油滴将向上加速，电流计中电流由b流向a
B．油滴将向下加速，电流计中电流由a流向b
C．油滴将静止不动，电流计中电流由b流向a
D．极板带电量减少，两板间电势差和场强不变
D
