人教版高中物理选修3-1第二章 2.4 串联电路和并联电路 (共24张PPT)

(共24张PPT)
大足中学
李
进
2019年10月22日

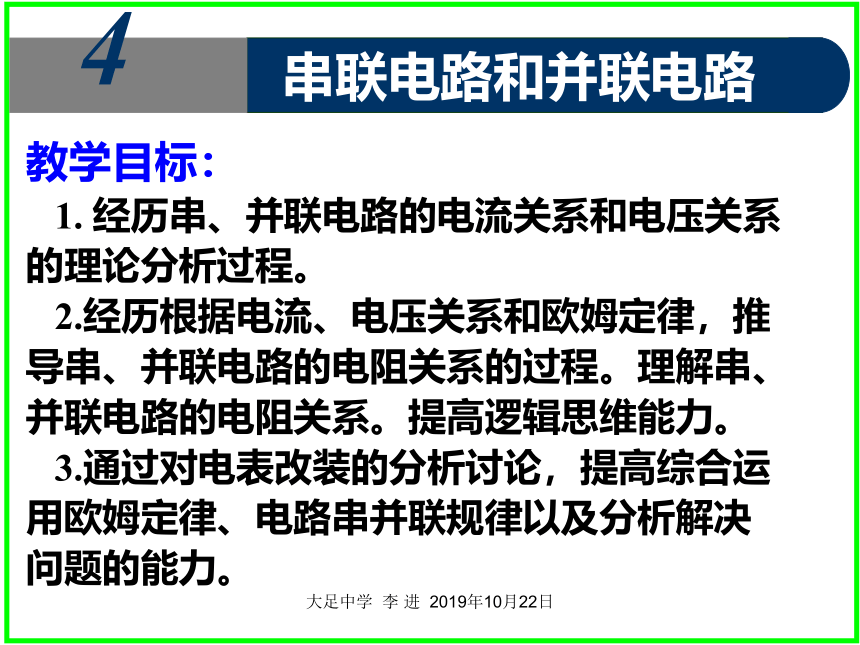

教学目标：
1.
经历串、并联电路的电流关系和电压关系的理论分析过程。
2.经历根据电流、电压关系和欧姆定律，推导串、并联电路的电阻关系的过程。理解串、并联电路的电阻关系。提高逻辑思维能力。
3.通过对电表改装的分析讨论，提高综合运用欧姆定律、电路串并联规律以及分析解决问题的能力。
串联电路和并联电路
4
电路图：
电路图：
串联电路图
并联电路图
实物图：
S
S1
S2
L1
L2
B
A
实物图：
混联
R2
R3
R1
V
A
导体
A
B
P
A
B
P
导体

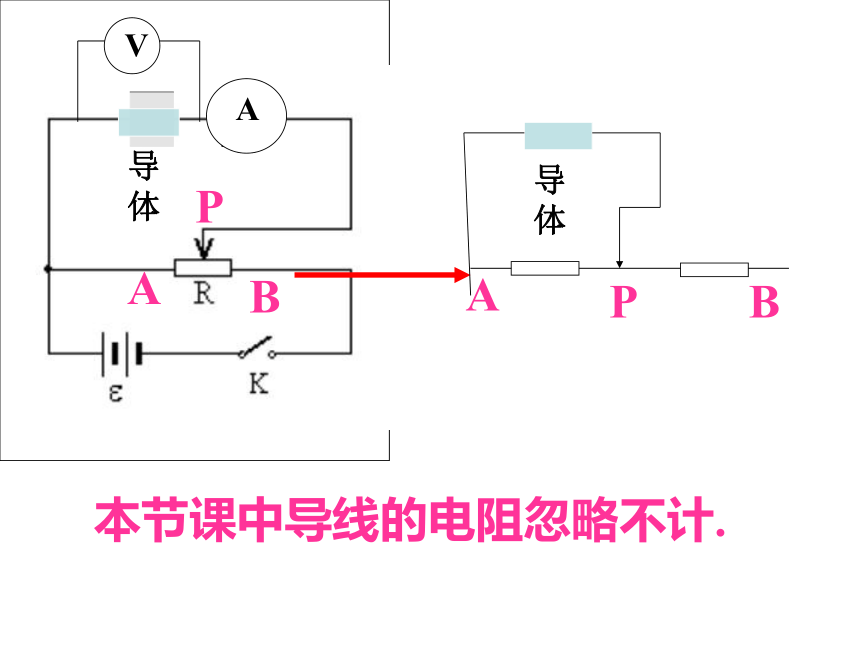

本节课中导线的电阻忽略不计.
串联电路和并联电路的电流
0
1
2
3
串联电路
I0
=
I1
=
I2
=
I3
0
1
2
3

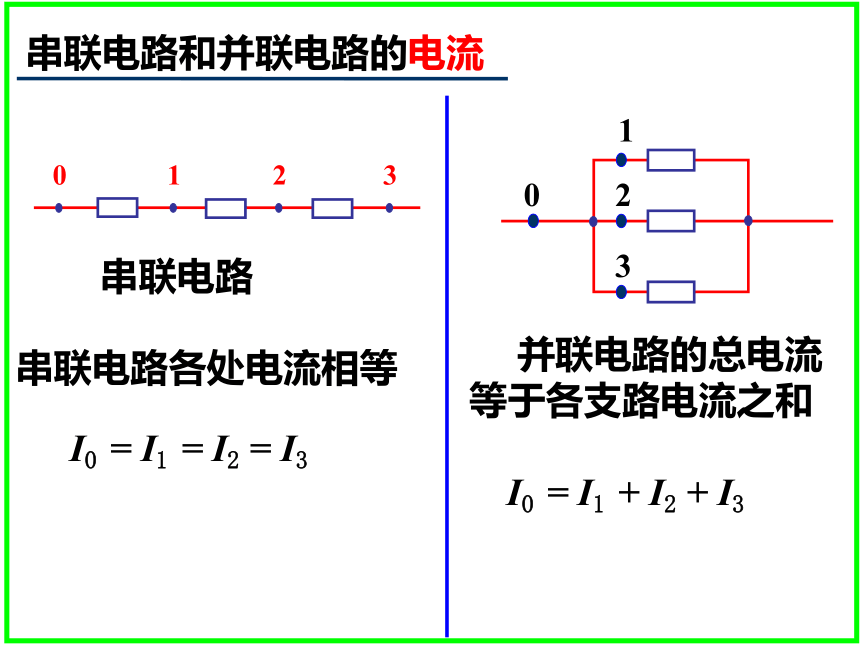

串联电路各处电流相等
并联电路的总电流等于各支路电流之和
I0
=
I1
+
I2
+
I3
串联电路和并联电路的电压
0
1
2
3

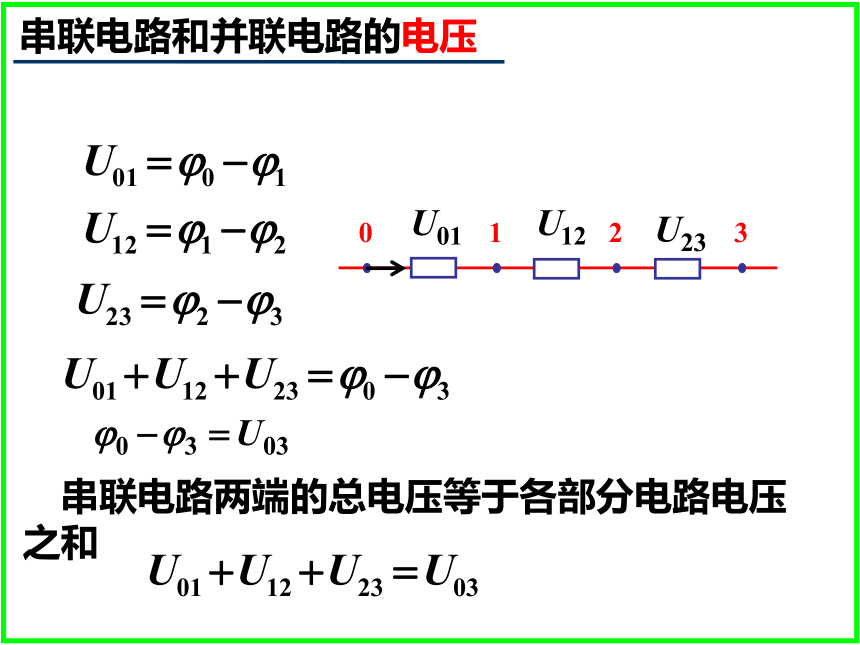

串联电路两端的总电压等于各部分电路电压之和
1
2
3

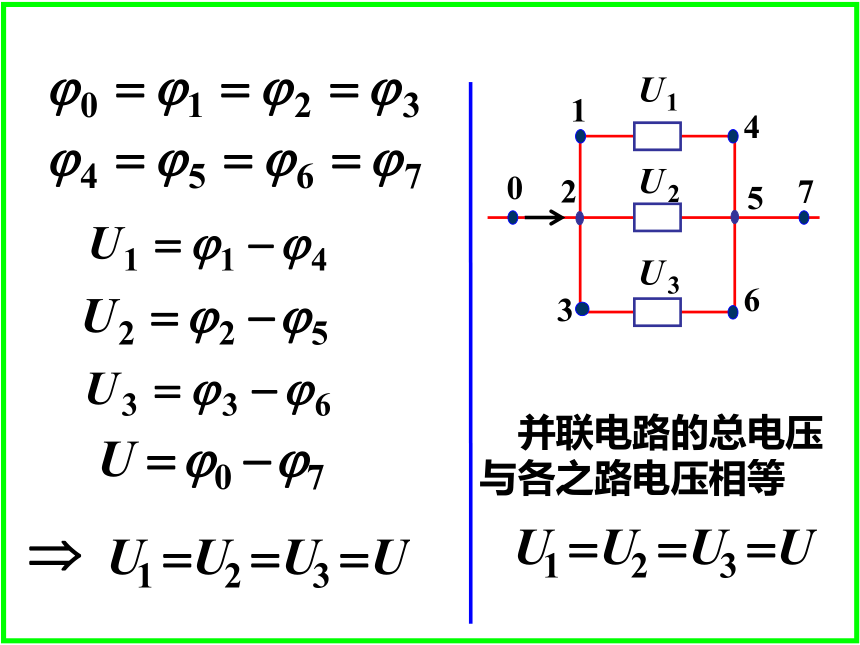

并联电路的总电压与各之路电压相等
5
4
6
0
7

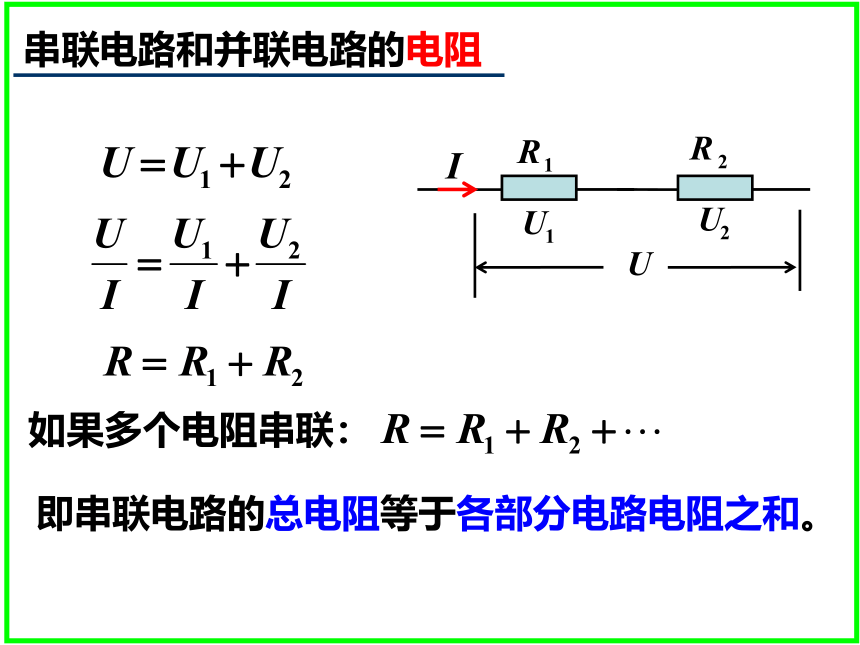

串联电路和并联电路的电阻
I
如果多个电阻串联：
即串联电路的总电阻等于各部分电路电阻之和。
I1
I
I2
如果有多个电阻并联，有：
即并联电路总电阻的倒数等于各支路电阻的倒数之和。
当两个电阻并联时：
一、串、并联电路特点
1.串联电路
2.并联电路
总结：
几个重要结论：
（1）n个相同的电阻并联，总电阻为一个电阻的n分之一。
n=2时：
n=3时：
n=n时：
证明：
（2）若干不同的电阻并联，总电阻小于其中最小的电阻。
设第m个电阻Rm为最小。
证明：
同时也说明，并联电路的总电阻接近最小电阻。
（3）若某一支路的电阻增大，则总电阻也随之增大。
如果R1增大，则
减小，
因此，R总增大。
证明：
（4）若并联的支路增多时，总电阻将减小。（口诀：越并越小）
如果增加支路R3，则
变大，
因此，R总减小。
证明：

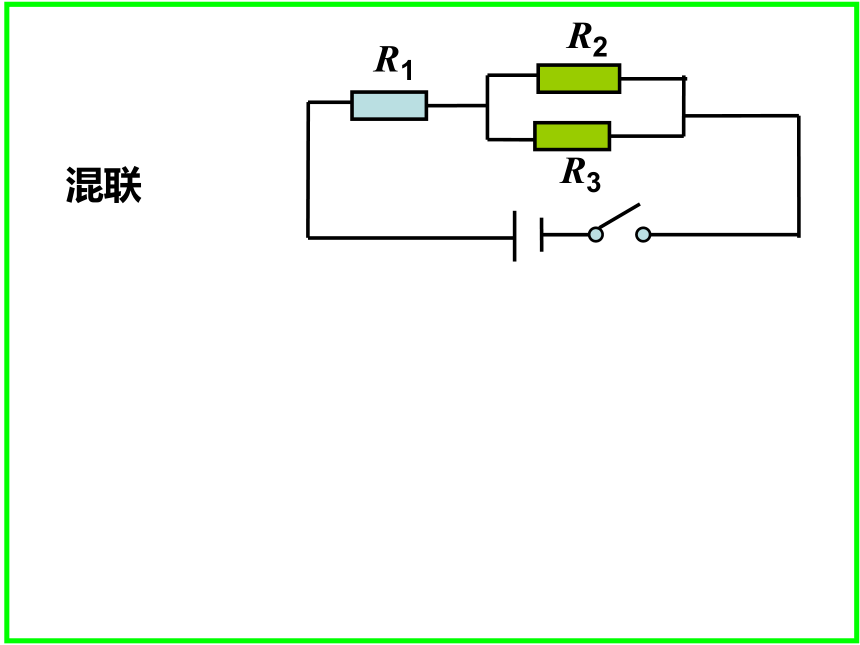

混联
R2
R3
R23
等效
R123
R1
R1
等效
二、电表的改装
1、电流表G（表头）的结构造
③满偏电压Ug
②满偏电流Ig
2、电流表G的参数
①电流表的内阻Rg
G
以上三个量都很小
思考与讨论
mA
v
=0.3v
mA
V
V
A
答：因为串联电路中电流处处相等，
?用电流表测量某个电阻的电流时，电流表为什么要跟该电阻串联连接？
A
电流表直接测出的是流过它自身RA中的电流。
V
答：因为并联电路两端的电压相等，
?用电压表测量某个电阻的电压时，电压表为什么要跟该电阻并联连接？
V
电压表测的是它自身RV两端的电压
例题1
Rg
、Ug
R、
UR
U
V
U
Ig
解析：
=0.03v
=2.97v
=2.97×103Ω
=3.00kΩ
或者
=3.00kΩ
串联一个电阻，分担一部分电压
（一）把电流表改为电压表
例题2
解析：
（二）把电流表改为大量程电流表
Rg
R
I
G
Ig
IR
I
A
RA
、Ug
=0.599A
=0.050Ω
RA=0.050Ω
或
=0.050Ω
并联一个电阻分担一部分电流。
3、如果给3V电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多大，刻度盘上的是数字怎么改？?
6V;；1、2、3——2、4、6
串并联电路特点
1.串联电路
2.并联电路
总结
