第二章
恒定电流
2.2电动势

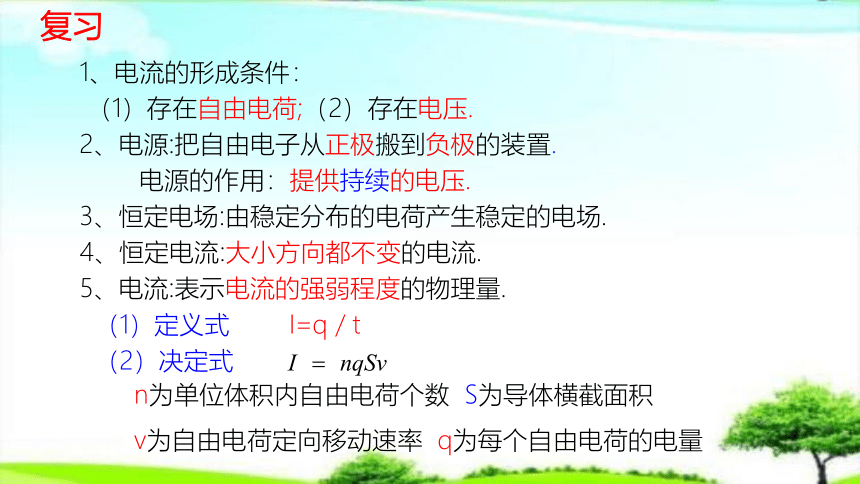

1、电流的形成条件：
（1）存在自由电荷;（2）存在电压.
2、电源:把自由电子从正极搬到负极的装置.
电源的作用：提供持续的电压.
3、恒定电场:由稳定分布的电荷产生稳定的电场.
4、恒定电流:大小方向都不变的电流.
5、电流:表示电流的强弱程度的物理量.
（1）定义式
I=q
/
t
（2）决定式
复习
n为单位体积内自由电荷个数
S为导体横截面积
v为自由电荷定向移动速率
q为每个自由电荷的电量
+
_

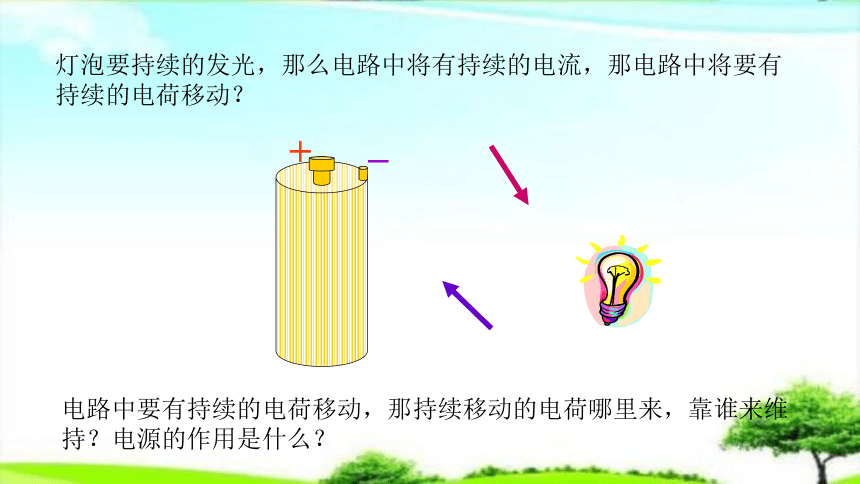

灯泡要持续的发光，那么电路中将有持续的电流，那电路中将要有持续的电荷移动？
电路中要有持续的电荷移动，那持续移动的电荷哪里来，靠谁来维持？电源的作用是什么？
+

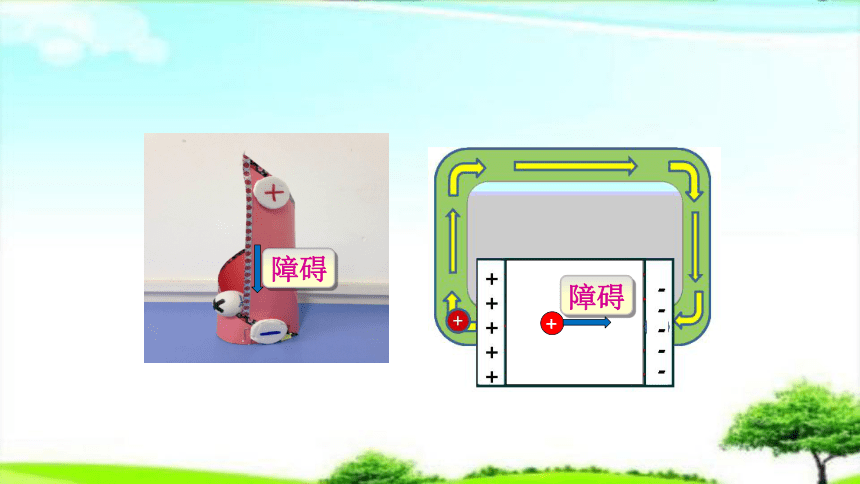

障碍
障碍

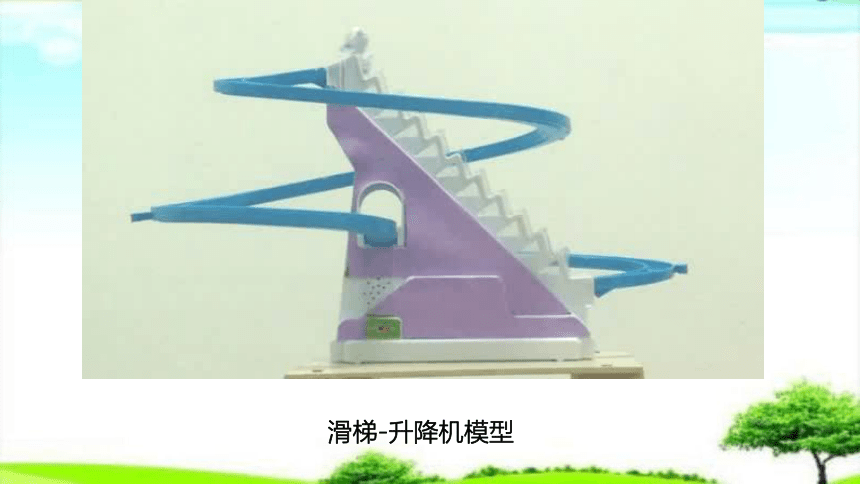

滑梯-升降机模型
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
+
电场力
非静电力
-
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
-
-

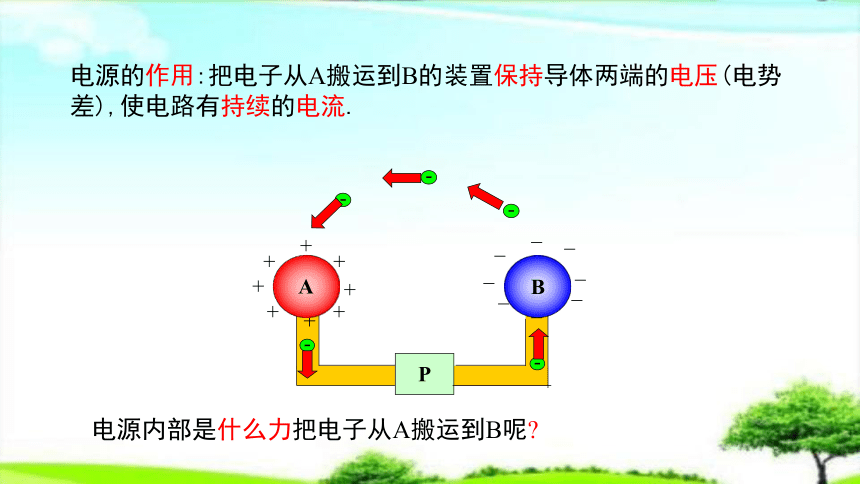

电源的作用:把电子从A搬运到B的装置保持导体两端的电压(电势差),使电路有持续的电流.
电源内部是什么力把电子从A搬运到B呢?
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
+

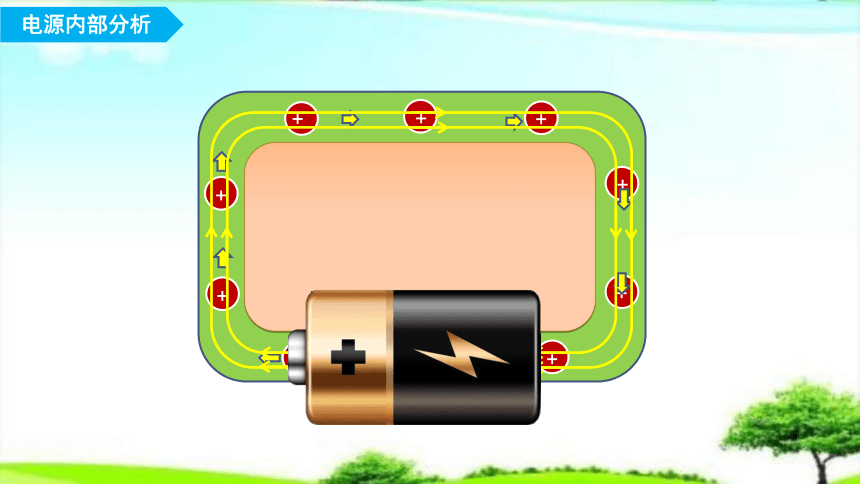

电源内部分析
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
+
+
+
+
+
+

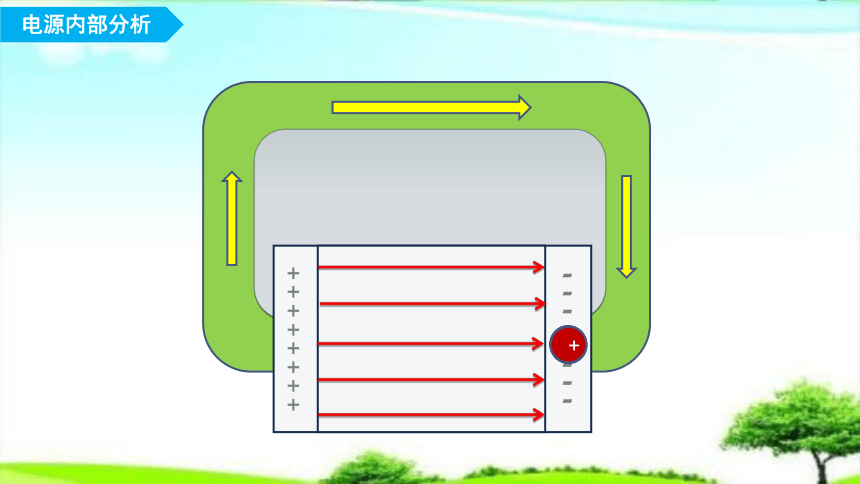

电源内部分析
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
+
+
电源内部分析
-
-
-
-
-
-
-
-
+
+
+
+
+
+

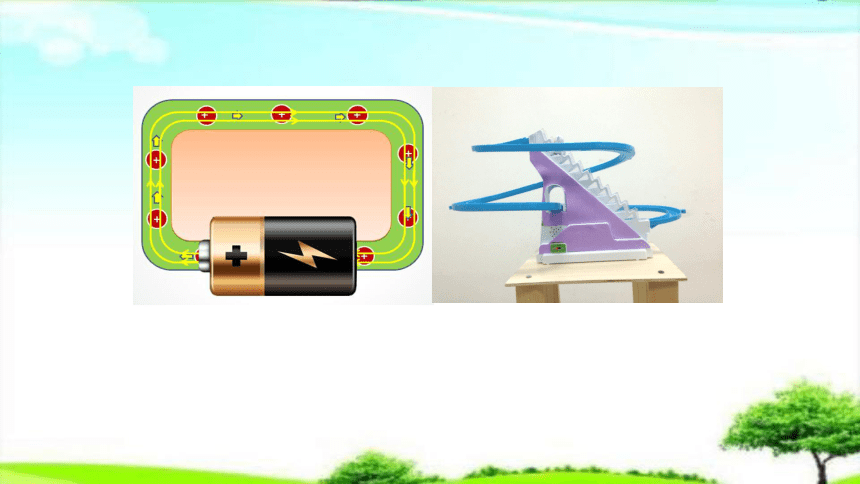

电路
玩滑梯
外电路
滑梯
电池内部
升降机
电场力对正电荷做
电势能
重力对人做
重力势能
非静电力对正电荷做
克服
电势能
拉力对人做
克服
重力势能
类比
正功
减小
正功
重力
增加
正功
减小
正功
增加
电场力
（1）电源是通过非静电力做功把其他形式的能转化为电势能的装置。
（2）非静电力在电源中所起的作用：是把正电荷由负极搬运到正极，同时在该过程中非静电力做功，将其他形式的能转化为电势能。
（3）电源具有做功的本领。
一、电源
二、电动势
1、定义：电动势在数值上等于非静电力把1C的
正电荷在电源内从负极移送到正极所做的功.
2、定义式：
3、单位：
伏特（V）
1V=1J/C
4、标量
W：非静电力做的功
q
：电荷量
电势差：
?
1、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。
6、特点:由电源中非静电力的特性决定，跟电源的体积无关,
跟电源外部电路无关。
5、物理意义：反映电源把其他形式的能转化为电能本领的大小。
三．电源（池）的几个重要参数
②内阻（r）:电源内部的电阻。
③容量：电池放电时能输出的总电荷量。
其单位是：A·h
，mA·h.
①电动势
手机待机时间长短和哪个参数有关?
1.下列关于电源的说法，正确的是（
）
A．电源向外提供的电能越多，表示电动势越大。
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
D．电动势越大的电源，将其他形式的能转化为电能的本领越大
课堂练习
BD
A、
在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B、对于给定的电源，移动正电荷，非静电力做功越多，电动势就越大
C、电动势越大，说明非静电力在电源内部从负极向正极移送单位电荷量做功越多
D、电动势越大，说明非静电力在电源内部把正电荷从负极移送到正极的电荷量越多
2、关于电动势，下列说法正确的是：(
)
AC
课堂练习
A、
在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B、对于给定的电源，移动正电荷，非静电力做功越多，电动势就越大
C、电动势越大，说明非静电力在电源内部从负极向正极移送单位电荷量做功越多
D、电动势越大，说明非静电力在电源内部把正电荷从负极移送到正极的电荷量越多
3、关于电动势，下列说法正确的是(
)
AC
课堂练习
电动势与电势差的区别与联系
电势差
电动势
物理意义
定义式
联系
反映电场能的性质，
反映电源的性质，
表示电场力做功将
电能转化成其他形
式的能的本领。
表示非静电力做功将
其他形式的能转化成
电能的本领。
WAB为将电荷q从
电场中的A移动到B
时电场力做的功
W为将正电荷q从电源
负极经内部移动到正
极时非静电力做的功
电动势等于电源没接入电路时两极间的电势差
swf
课堂小结
一．电源：其他形式的能
电势能
二.
电动势
1.物理意义：描述电源做功的本领
2.定义式：E=W/q（比值定义法）
【电源把单位正电荷从正极移送到负极
非静电力所做的功】
3.单位：伏特（V）
三.电源的参数
非静电力
课后习题（做在课本上）
同步练习
课后作业
