人教版九年级15.2电流和电路同步练习（含答案)

中小学教育资源及组卷应用平台

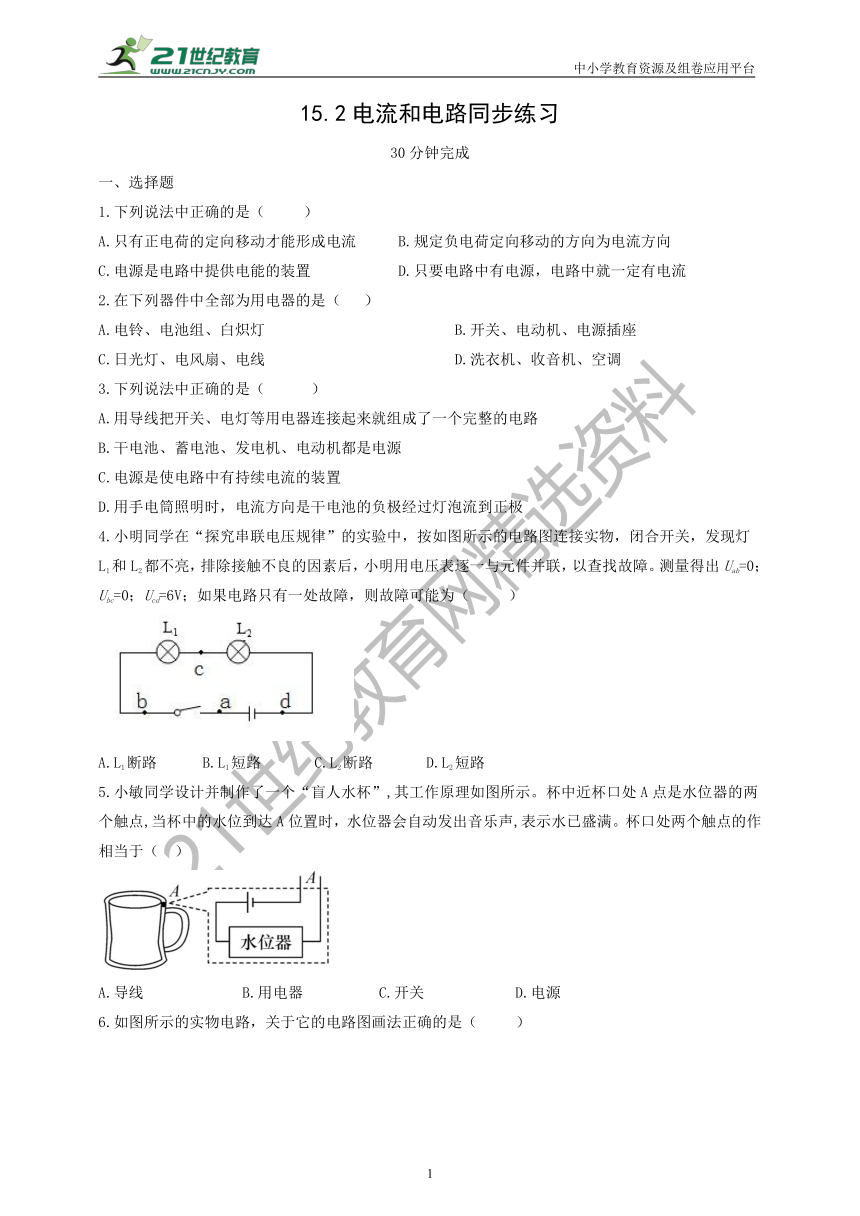

15.2电流和电路同步练习
30分钟完成
一、选择题
1.下列说法中正确的是（
）
A.只有正电荷的定向移动才能形成电流
B.规定负电荷定向移动的方向为电流方向
C.电源是电路中提供电能的装置
D.只要电路中有电源，电路中就一定有电流
2.在下列器件中全部为用电器的是（
）
A.电铃、电池组、白炽灯
B.开关、电动机、电源插座
C.日光灯、电风扇、电线
D.洗衣机、收音机、空调
3.下列说法中正确的是（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.电源是使电路中有持续电流的装置
D.用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
4.小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A.L1断路
B.L1短路
C.L2断路
D.L2短路
5.小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时，水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作相当于（
）
A.导线
B.用电器
C.开关
D.电源

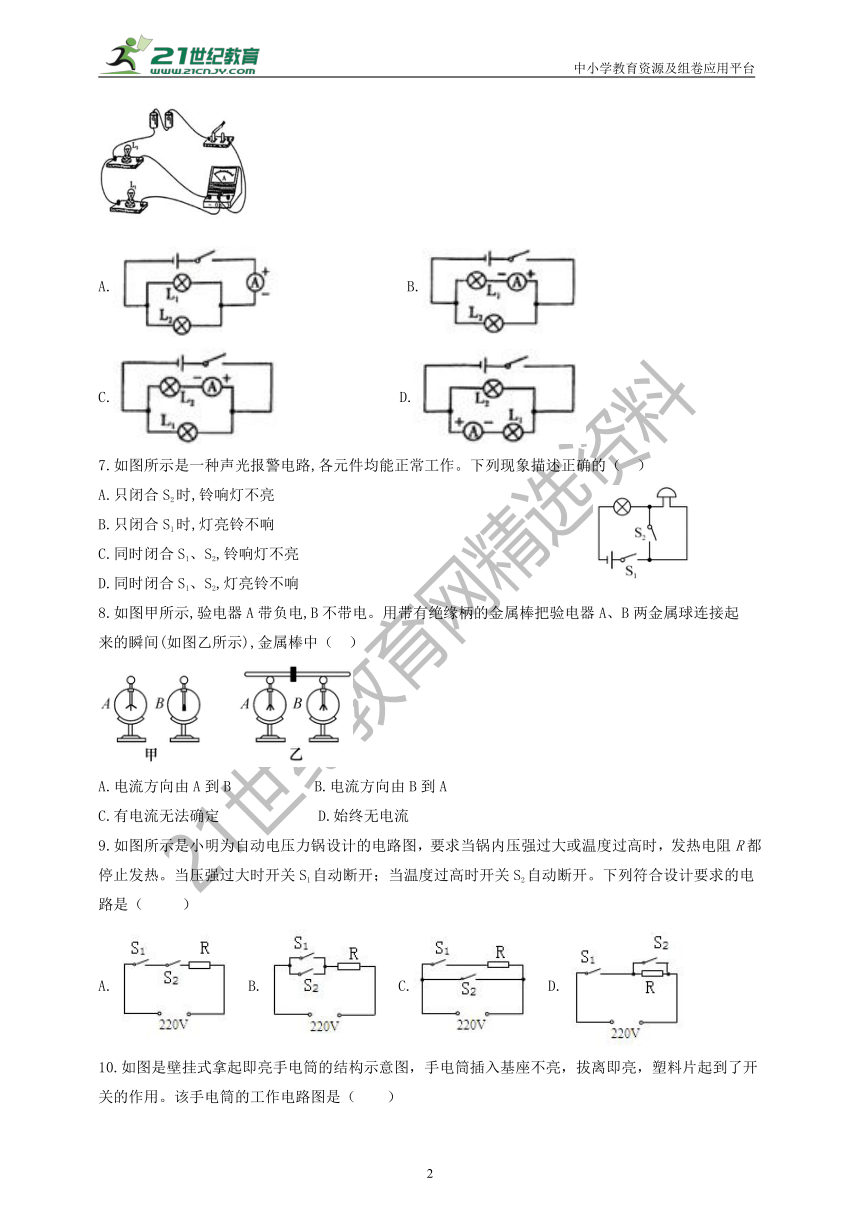

6.如图所示的实物电路，关于它的电路图画法正确的是（
）
A.
B.
C.
D.
7.如图所示是一种声光报警电路,各元件均能正常工作。下列现象描述正确的（
）
A.只闭合S2时,铃响灯不亮
B.只闭合S1时,灯亮铃不响
C.同时闭合S1、S2,铃响灯不亮
D.同时闭合S1、S2,灯亮铃不响
8.如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起
来的瞬间(如图乙所示),金属棒中（
）
A.电流方向由A到B
B.电流方向由B到A
C.有电流无法确定
D.始终无电流
9.如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。下列符合设计要求的电路是（
）
A.
B.
C.
D.

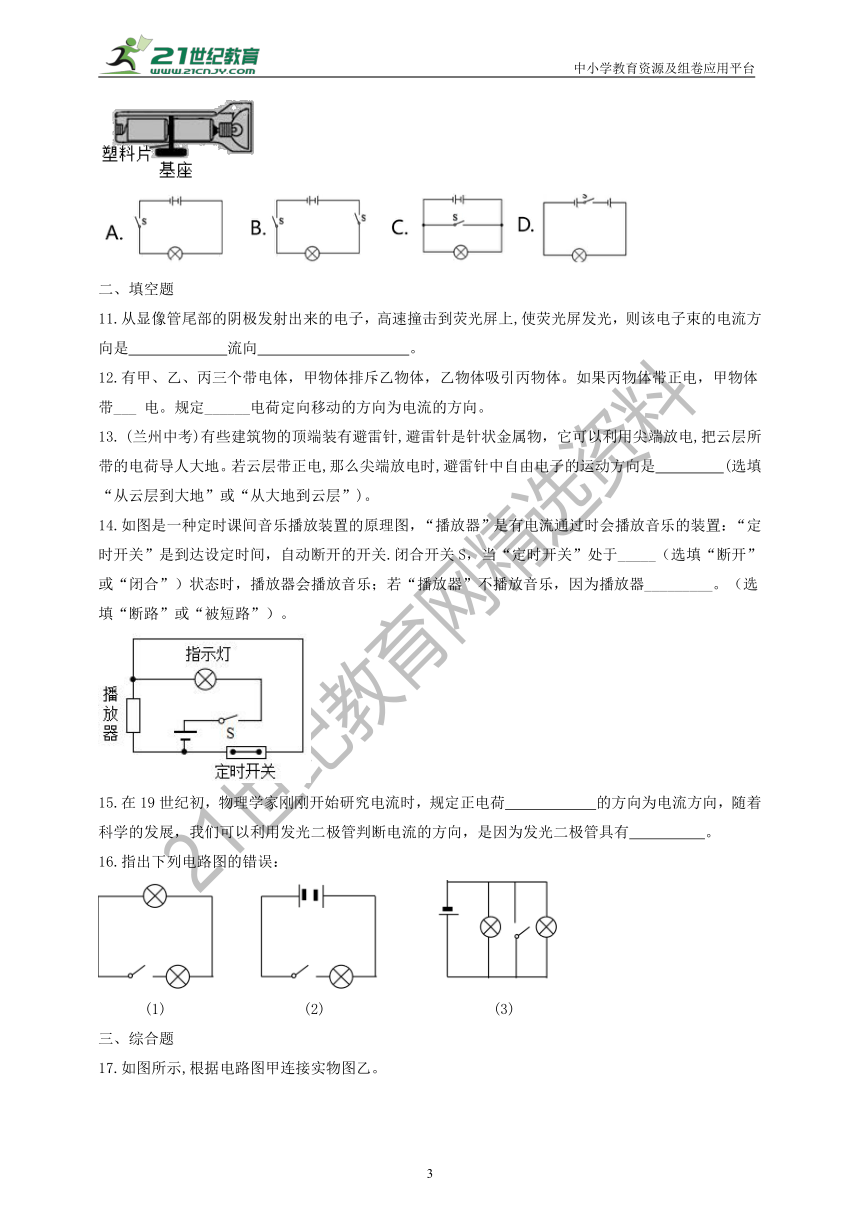

10.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
二、填空题
11.从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上,使荧光屏发光，则该电子束的电流方向是
流向
。
12.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带___
电。规定______电荷定向移动的方向为电流的方向。
13.
(兰州中考)有些建筑物的顶端装有避雷针,避雷针是针状金属物，它可以利用尖端放电,把云层所带的电荷导人大地。若云层带正电,那么尖端放电时,避雷针中自由电子的运动方向是
(选填“从云层到大地”或“从大地到云层”)。
14.如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________。（选填“断路”或“被短路”）。
15.在19世纪初，物理学家刚刚开始研究电流时，规定正电荷
的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有
。
16.指出下列电路图的错误：
(1)
(2)
(3)
三、综合题
17.如图所示,根据电路图甲连接实物图乙。
18.阅读《金属中的电流和电流方向》
金属中的电流和电流方向
金属导体两端没有电压时，也就是金属中没有电场时，金属中的自由电子的运动是无规则的，在通常温度下，电子热运动的速度大约是一百千米每秒，但整体上在任何一个方向上的平均速度都等于零，因此在平常情况下金属中没有电流。
金属导体中的电流是电子的定向移动形成的。那么电子在电路中是怎样做定向运动的呢？有的同学根据一拉开关电灯就亮，猜想一定是发电厂的电子在拉开关的瞬间，飞速地、几乎不费时间地跑到了电灯上。也有的同学猜想：电子可能是在电路中一个顶着一个，在作“顶牛接力”。就像多米诺骨牌一样，当推倒第一块骨牌时，其他骨牌将接连不断地被推倒（如图）。当然按照这种想法，电子在电路中“顶牛”的速度也必须是极大的，不然电灯为什么一拉开关灯就亮了呢？
以上猜想虽然都有一定的道理，但是都不对。那么电子在电路中究竟是怎样运动呢？为了说明这个问题，我们回想一下游行队伍的运动情况：游行开始前，队员们在大街上静静地等候着。当总指挥一声令下“游行开始”，队伍中的每个人听到了命令，都动了起来，整个队伍就开始前进了。
单子在电路中的运动就好像游行队伍一样。
给金属两端加上电压，使金属中产生电场。这时每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动。所以金属中有电场存在时，自由电子除了无规则的热运动外，还多了一个定向运动，就是这个定向运动形成了金属导体中的电流。
应该说明的是，电子开始定向移动是很及时的，但是前进的步伐却很缓慢，一般常见金属导体中，自由电子定向运动的速度不超过十分之几毫米每秒，而电流的传导速度跟电子定向运动的速度毫无关系，它总是电场的传播速度，这个速度等于光速。
关于电流的方向，为什么科学上一直沿用“正电荷移动方向为电流方向”的说法，是由于这个规定对正确研究电现象并无妨碍。至于规定与实际不符的问题，只是在金属等靠负电荷导电的导体中才存在，在导电的液体中，同时有正、负离子向相反方向移动，哪个规定都不尽符合实际。在某些情况下，电流确实由带正电的微粒（如射线）形成的，则规定与实际是相符的。

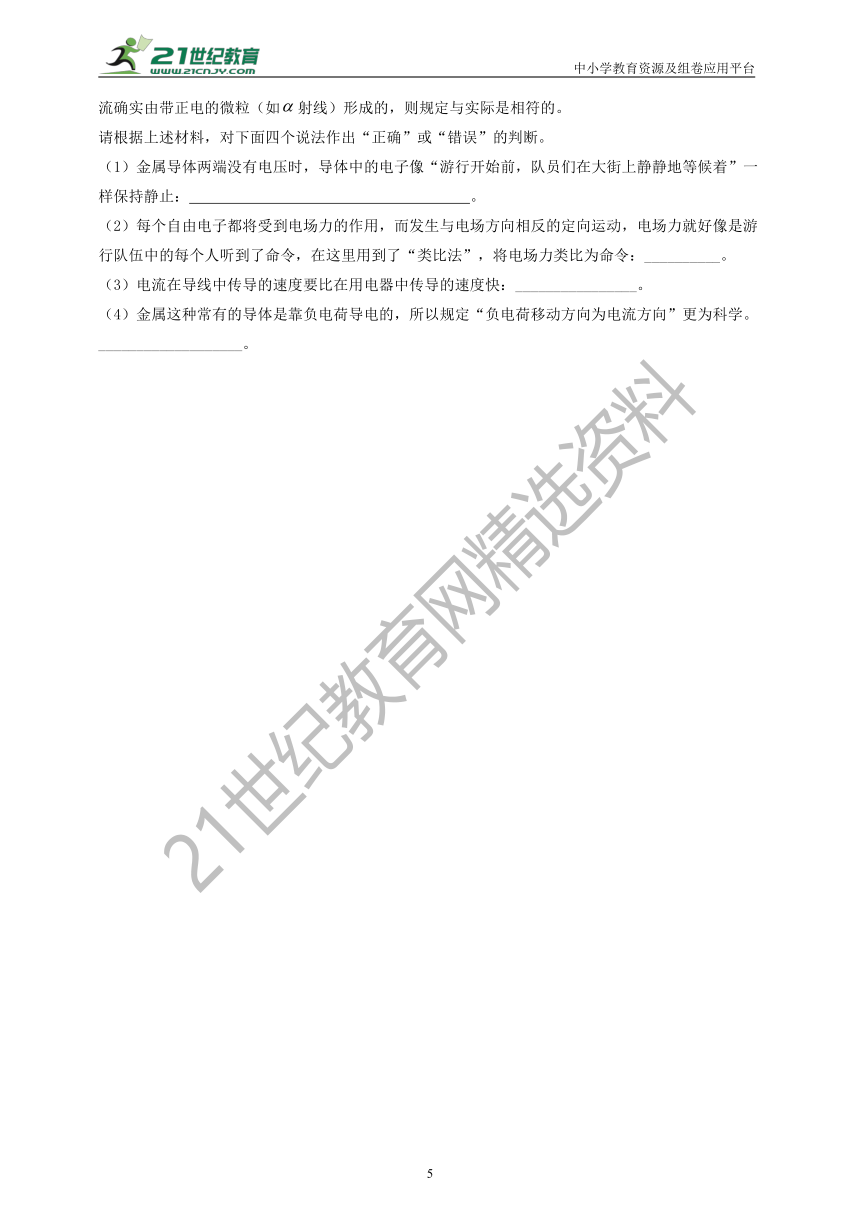

请根据上述材料，对下面四个说法作出“正确”或“错误”的判断。
（1）金属导体两端没有电压时，导体中的电子像“游行开始前，队员们在大街上静静地等候着”一样保持静止：
。
（2）每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动，电场力就好像是游行队伍中的每个人听到了命令，在这里用到了“类比法”，将电场力类比为命令：__________。
（3）电流在导线中传导的速度要比在用电器中传导的速度快：________________。
（4）金属这种常有的导体是靠负电荷导电的，所以规定“负电荷移动方向为电流方向”更为科学。___________________。
15.2电流和电路同步练习
参考答案
30分钟完成
一、选择题
1.下列说法中正确的是（
）
A.只有正电荷的定向移动才能形成电流
B.规定负电荷定向移动的方向为电流方向
C.电源是电路中提供电能的装置
D.只要电路中有电源，电路中就一定有电流
【答案】C
2.在下列器件中全部为用电器的是（
）
A.电铃、电池组、白炽灯
B.开关、电动机、电源插座
C.日光灯、电风扇、电线
D.洗衣机、收音机、空调
【答案】D
3.下列说法中正确的是（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.电源是使电路中有持续电流的装置
D.用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
【答案】D
4.小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A.L1断路
B.L1短路
C.L2断路
D.L2短路
【答案】C
5.小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时，水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作相当于（
）
A.导线
B.用电器
C.开关
D.电源
【答案】C
6.如图所示的实物电路，关于它的电路图画法正确的是（
）
A.
B.
C.
D.
【答案】C
7.如图所示是一种声光报警电路,各元件均能正常工作。下列现象描述正确的（
）
A.只闭合S2时,铃响灯不亮
B.只闭合S1时,灯亮铃不响
C.同时闭合S1、S2,铃响灯不亮
D.同时闭合S1、S2,灯亮铃不响
【答案】D
8.如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起
来的瞬间(如图乙所示),金属棒中（
）
A.电流方向由A到B
B.电流方向由B到A
C.有电流无法确定
D.始终无电流
【答案】B
9.如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。下列符合设计要求的电路是（
）
A.
B.
C.
D.
【答案】A
10.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
【答案】A
二、填空题
11.从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上,使荧光屏发光，则该电子束的电流方向是
流向
。
【答案】荧光屏
显像管
12.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带___电。规定______电荷定向移动的方向为电流的方向。
【答案】负
正
13.
(兰州中考)有些建筑物的顶端装有避雷针,避雷针是针状金属物，它可以利用尖端放电,把云层所带的电荷导人大地。若云层带正电,那么尖端放电时,避雷针中自由电子的运动方向是
(选填“从云层到大地”或“从大地到云层”)。
【答案】大地到云层
14.如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________。（选填“断路”或“被短路”）。
【答案】断开
被短路
15.在19世纪初，物理学家刚刚开始研究电流时，规定正电荷
的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有
。
【答案】定向移动
单向导电性
16.指出下列电路图的错误：
(1)
(2)
(3)
【答案】(1)没有电源
(2)电池连接错误
(3)开关闭合短路
三、综合题
17.如图所示,根据电路图甲连接实物图乙。
【答案】
18.阅读《金属中的电流和电流方向》
金属中的电流和电流方向
金属导体两端没有电压时，也就是金属中没有电场时，金属中的自由电子的运动是无规则的，在通常温度下，电子热运动的速度大约是一百千米每秒，但整体上在任何一个方向上的平均速度都等于零，因此在平常情况下金属中没有电流。
金属导体中的电流是电子的定向移动形成的。那么电子在电路中是怎样做定向运动的呢？有的同学根据一拉开关电灯就亮，猜想一定是发电厂的电子在拉开关的瞬间，飞速地、几乎不费时间地跑到了电灯上。也有的同学猜想：电子可能是在电路中一个顶着一个，在作“顶牛接力”。就像多米诺骨牌一样，当推倒第一块骨牌时，其他骨牌将接连不断地被推倒（如图）。当然按照这种想法，电子在电路中“顶牛”的速度也必须是极大的，不然电灯为什么一拉开关灯就亮了呢？
以上猜想虽然都有一定的道理，但是都不对。那么电子在电路中究竟是怎样运动呢？为了说明这个问题，我们回想一下游行队伍的运动情况：游行开始前，队员们在大街上静静地等候着。当总指挥一声令下“游行开始”，队伍中的每个人听到了命令，都动了起来，整个队伍就开始前进了。
单子在电路中的运动就好像游行队伍一样。
给金属两端加上电压，使金属中产生电场。这时每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动。所以金属中有电场存在时，自由电子除了无规则的热运动外，还多了一个定向运动，就是这个定向运动形成了金属导体中的电流。
应该说明的是，电子开始定向移动是很及时的，但是前进的步伐却很缓慢，一般常见金属导体中，自由电子定向运动的速度不超过十分之几毫米每秒，而电流的传导速度跟电子定向运动的速度毫无关系，它总是电场的传播速度，这个速度等于光速。
关于电流的方向，为什么科学上一直沿用“正电荷移动方向为电流方向”的说法，是由于这个规定对正确研究电现象并无妨碍。至于规定与实际不符的问题，只是在金属等靠负电荷导电的导体中才存在，在导电的液体中，同时有正、负离子向相反方向移动，哪个规定都不尽符合实际。在某些情况下，电流确实由带正电的微粒（如射线）形成的，则规定与实际是相符的。
请根据上述材料，对下面四个说法作出“正确”或“错误”的判断。
（1）金属导体两端没有电压时，导体中的电子像“游行开始前，队员们在大街上静静地等候着”一样保持静止：
。
（2）每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动，电场力就好像是游行队伍中的每个人听到了命令，在这里用到了“类比法”，将电场力类比为命令：__________。
（3）电流在导线中传导的速度要比在用电器中传导的速度快：________________。
（4）金属这种常有的导体是靠负电荷导电的，所以规定“负电荷移动方向为电流方向”更为科学。___________________。
【答案】错误
正确
错误
错误
