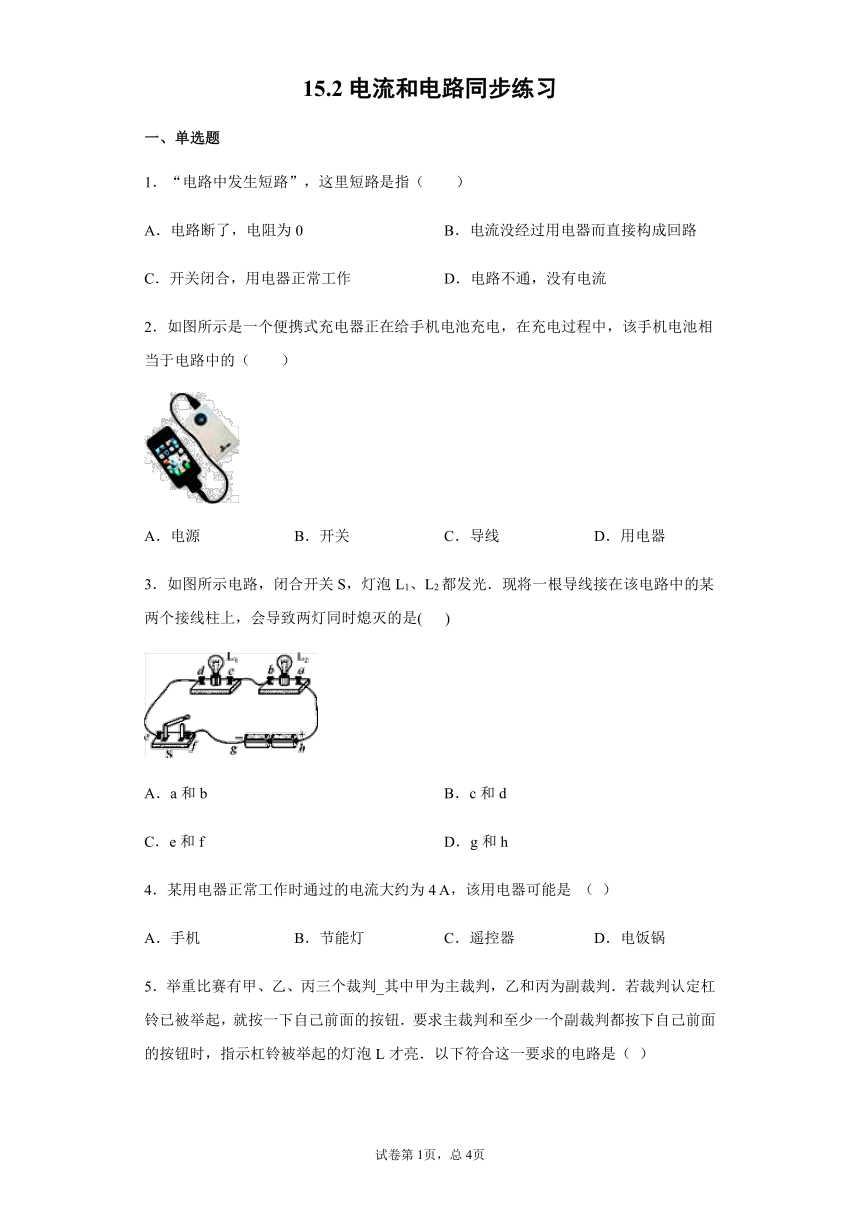

15.2电流和电路同步练习
一、单选题
1．“电路中发生短路”，这里短路是指（　　）
A．电路断了，电阻为0
B．电流没经过用电器而直接构成回路
C．开关闭合，用电器正常工作
D．电路不通，没有电流
2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　）
A．电源
B．开关
C．导线
D．用电器
3．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是(
)
A．a和b
B．c和d
C．e和f
D．g和h
4．某用电器正常工作时通过的电流大约为4
A，该用电器可能是
（
）
A．手机
B．节能灯
C．遥控器
D．电饭锅

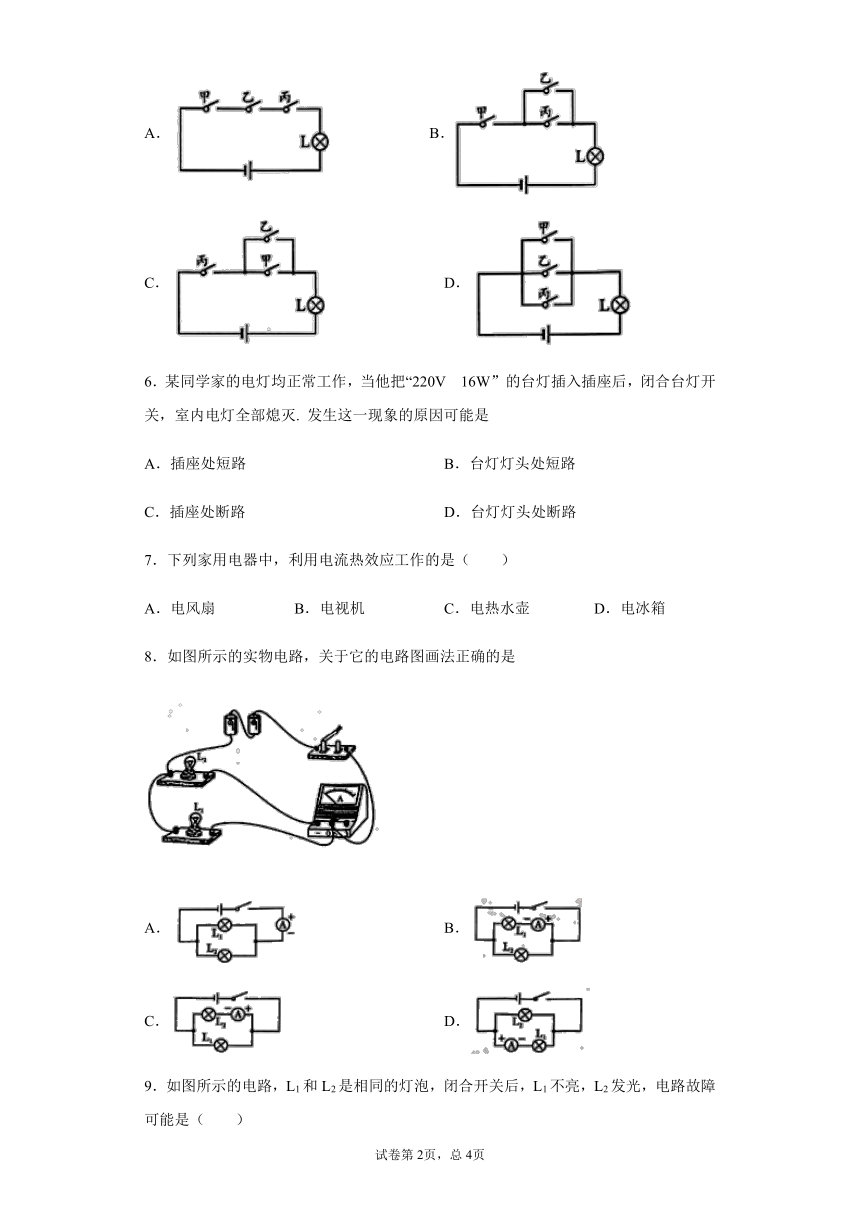

5．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（
）
A．
B．
C．
D．
6．某同学家的电灯均正常工作，当他把“220V
16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭.
发生这一现象的原因可能是
A．插座处短路
B．台灯灯头处短路
C．插座处断路
D．台灯灯头处断路
7．下列家用电器中，利用电流热效应工作的是（　　）
A．电风扇
B．电视机
C．电热水壶
D．电冰箱
8．如图所示的实物电路，关于它的电路图画法正确的是
A．
B．
C．
D．
9．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（　　）
A．L1断路
B．L1短路
C．电压表断路
D．电压表短路
10．如图是一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了的电路图，闭合开关后，该电路可能会（　　）
A．烧坏电压表
B．小灯泡可能发光
C．烧坏电流表
D．小灯泡可能烧坏
二、填空题
11．有甲、乙、丙三个带电小球，已知甲球带正电，当甲和不带电的验电器金属球接触时电流的方向是__________________（选填“从甲到验电器”或“从验电器到甲”）；若甲排斥乙，乙吸引丙，则丙球带_________电。
12．电视机有许多电子原件，其中的半导体二极管具有_____性；电视机荧光屏上经常有许多灰尘。这主要是因为荧光屏带了电荷，能够_____轻小物体。
13．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示，为使爆炸装置停止工作，应剪断线_____。（填“a”或“b”）拆除前起爆器上_____电流通过，拆除后起爆器上_____电流通过。（填“有”或“没有”）
14．给蓄电池充电时，蓄电池相当于_____
（填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
15．人类从未停止过对自然现象的探索和思考。《淮南子》中写道“阴阳相薄为雷，激扬为电”，认为雷电是一种中和现象。如图所示，当带有异种电荷的云层相互接触时，雷电电流的方向为_____（选填“从A到B”“从B到A”）。
三、实验题
16．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；
（2）探究的方法：______________________________________________________。
17．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
⑴连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可以确定_________为同一导线的两端（填字母，下同）．
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连时，另一端只需接触一根导线就能将另两根导线辨别开．
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．B
2．D
3．D
4．D
5．B
6．B
7．C
8．C
9．B
10．C
11．从甲到验电器
负
12．单向导电
吸引
13．a
没有
没有
14．用电器
短路
15．从A到B
16．电压表、导线若干
将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极
17．C、E
E
