苏科版初中物理九年级下册第15章《电功和电热》测试AB卷及参考答案

苏科版初中物理九年级下册第15章《电功和电热》测试AB卷及参考答案
苏科版初中物理九年级下册第15章《电功和电热》测试A卷
姓名
班级
得分
一、选择题（每小题2分，计24分）
1．小明同学搜集了一些能量转化的事例，其中将电能转化为内能的是　(
)
A．发电机发电　　　　　　　　　　　　B．电炉工作　　　
C．太阳能热水器使水热　　　　　　　　D．电动机通电转动
2．用电器上所标的电功率的大小指的是　　　　　　　　　　　(
)
A．用电的多少　　　　　　　　　　　　B．额定功率的大小
C．消耗电能的多少　　　　　　　　　　D．实际功率的大小
3．小明一家外出旅游时，恰逢供电部门的抄表日，其电能表示数为
。游玩回家时发现家中有一盏60W的台灯亮着，检查其他用电器都已切断电源，再查看电能表时，其示数为　　　　　　　　。则这一次小明家外出的时间约为
(
)
　A．2400h　　　　　　B．14.4h　　　　　　C．0.24h　　　　　　　D．240h
4．一只普通家用白炽灯正常工作时的电流接近于　　　　　　　　　　(
)
A．0.18A　　　
　B．1.8A　　　
　C．3A　　　
　
D．0.018A
5．一个标有“6V
3W”的灯泡，欲接到9V的电源上能正常发光，应给它
(
)
A．串联一个3Ω的电阻
B．并联一个3Ω的电阻
C．串联一个6Ω的电阻
D．并联一个6Ω的电阻
6．一个标有“12V
6W”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A，则此时灯泡消耗的实际功率
(
)
A．等于6W
B．大于6W
C．小于6W
D．无法判断
7.
某同学在探究“串联电路的电压特点”时，连成的
电路如图所示。开关闭合后，两只电压表的指针均在刻
度盘的正中央。以下判断正确的是
　(
)

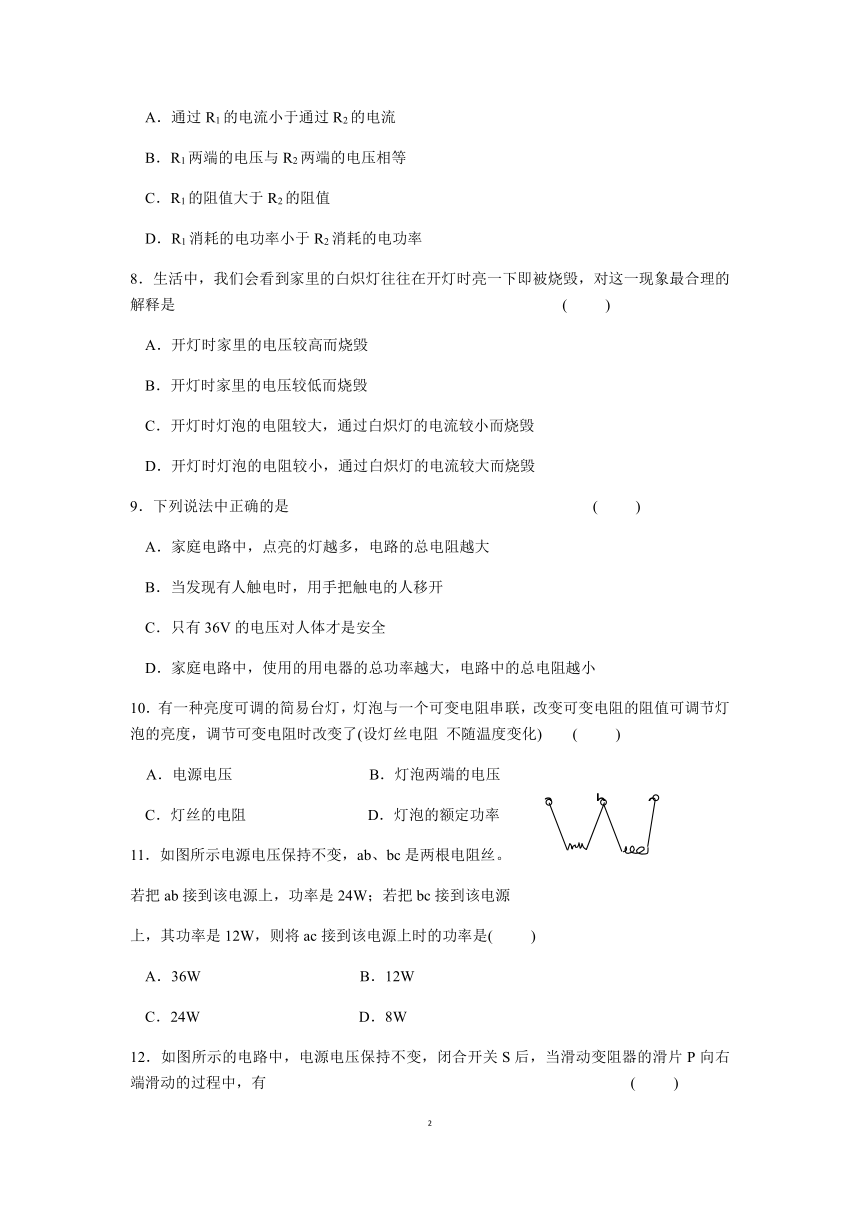

　A．通过R1的电流小于通过R2的电流
　B．R1两端的电压与R2两端的电压相等
　C．R1的阻值大于R2的阻值
　D．R1消耗的电功率小于R2消耗的电功率
8．生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是
(
)
A．开灯时家里的电压较高而烧毁
B．开灯时家里的电压较低而烧毁
C．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁
D．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁
9．下列说法中正确的是
(
)
A．家庭电路中，点亮的灯越多，电路的总电阻越大
B．当发现有人触电时，用手把触电的人移开
C．只有36V的电压对人体才是安全
D．家庭电路中，使用的用电器的总功率越大，电路中的总电阻越小
10．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了(设灯丝电阻
不随温度变化)
(
)
A．电源电压
B．灯泡两端的电压
C．灯丝的电阻
D．灯泡的额定功率
11．如图所示电源电压保持不变，ab、bc是两根电阻丝。
若把ab接到该电源上，功率是24W；若把bc接到该电源
上，其功率是12W，则将ac接到该电源上时的功率是(
)
A．36W
B．12W
C．24W
D．8W
12．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右端滑动的过程中，有
(
)

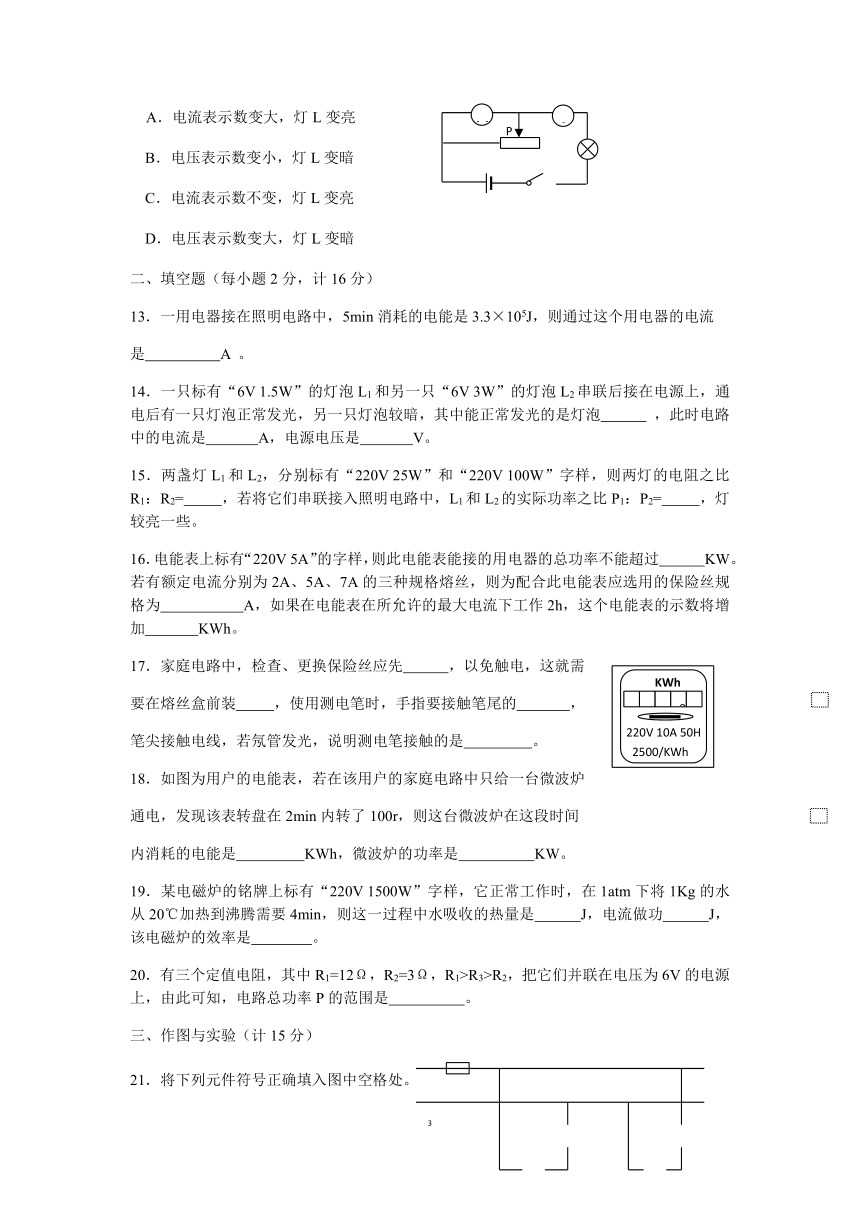

A．电流表示数变大，灯L变亮
B．电压表示数变小，灯L变暗
C．电流表示数不变，灯L变亮
D．电压表示数变大，灯L变暗
二、填空题（每小题2分，计16分）
13．一用电器接在照明电路中，5min消耗的电能是3.3×105J，则通过这个用电器的电流
是
A
。
14．一只标有“6V
1.5W”的灯泡L1和另一只“6V
3W”的灯泡L2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡
，此时电路中的电流是
A，电源电压是
V。
15．两盏灯L1和L2，分别标有“220V
25W”和“220V
100W”字样，则两灯的电阻之比R1：R2=
，若将它们串联接入照明电路中，L1和L2的实际功率之比P1：P2=
，灯
较亮一些。
16．电能表上标有“220V
5A”的字样，则此电能表能接的用电器的总功率不能超过
KW。若有额定电流分别为2A、5A、7A的三种规格熔丝，则为配合此电能表应选用的保险丝规格为
A，如果在电能表在所允许的最大电流下工作2h，这个电能表的示数将增加
KWh。
17．家庭电路中，检查、更换保险丝应先
，以免触电，这就需
要在熔丝盒前装
，使用测电笔时，手指要接触笔尾的
，
笔尖接触电线，若氖管发光，说明测电笔接触的是
。
18．如图为用户的电能表，若在该用户的家庭电路中只给一台微波炉
通电，发现该表转盘在2min内转了100r，则这台微波炉在这段时间
内消耗的电能是
KWh，微波炉的功率是
KW。
19．某电磁炉的铭牌上标有“220V
1500W”字样，它正常工作时，在1atm下将1Kg的水从20℃加热到沸腾需要4min，则这一过程中水吸收的热量是
J，电流做功
J，该电磁炉的效率是
。
20．有三个定值电阻，其中R1=12Ω，R2=3Ω，R1>R3>R2，把它们并联在电压为6V的电源上，由此可知，电路总功率P的范围是
。
三、作图与实验（计15分）
21．将下列元件符号正确填入图中空格处。
白炽灯
保险丝
开关
接大功率电器用的插座
22．图甲所示是“测定小灯泡的功率”实验的电路图，图乙是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω1A”字样。
(1)对照电路图，用笔画线代替导线，将图乙所示的实验电路中未连接部分连接好。
(2)当闭合电路中的开关时，若出现以下不正常现象(见下表)
顺序
电路中出现的不正常现象
可能的原因
电灯的亮暗
电流表示数I/A
电压表示数U/V
甲
不亮
0.54
0
乙
很亮
0.42
4.2
丙
不亮
0
4.5
请你从下列选项中选择可能的原因填入上表中(只填选项代号)
(
0
1
2
3
A
0
0.2
0.4
0.6
0.6
3
－
)
A．电路中a、b间断路
B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
(3)为了测出小灯泡的额定功率，应调节滑动变阻器使
电压表示数为
V，若此时电流表的示数如图所示，
其电流为
A，该灯的额定功率是
W。
23．在“探究影响电流做功的因素”实验中，一些同学作了以下猜想：
猜想1：电流做功可能与电压有关
猜想2：电流做功可能与电流有关
猜想3：电流做功可能与通电时间有关
(1)下图是为了验证猜想
而设计的电路，此实验可得的结论是
。
(2)为了验证猜想2，请在上面方框内设计一个电路画出电路图
图
四、计算与应用（计25分）
24．（计10分）如图所示的电路中，电源电压不变，电阻R=6Ω，开关s闭合后，电流表示数为2A，求：(1)电源电压
。(2)电阻R在5min内产生的热量。(3)若在原电路中串联一个电阻R2，为使电阻R消耗的功率为6W，求R2的阻值。
25．（计15分）某校生物小组的同学为了探究一项技术，使一种名贵的花生在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)。
(1)电发热体不采用220V的电压而用36V电压供电的考虑是什么？
(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，绕制成的电发热体，正常工作时的电阻应为多大？
(3)同学们在实验里用两节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果。用它制成发热体后，实际功率却小于设计的要求。经检查，电压正常。请你猜想产生这种情况的原因可能是什么？
苏科版初中物理九年级下册第15章《电功和电热》测试B卷
姓名
班级
得分
一、选择题（每小题2分，计24分）
1．甲、乙两盏电灯并联在电路中，都能正常工作，且甲灯比乙灯亮，则
(
)
A．甲灯电阻比乙灯大
B．加在甲灯两端的电压比乙灯大
C．通过甲灯的电流比乙灯的大
D．甲灯消耗的电能一定比乙灯多
2．小明用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15min内标有“6000imp/KWh
”的电子式电能表指示灯闪烁了1800次，这用电器可能是
(
)
A．空调器
B．白炽灯
C．电视机
D．电冰箱
3．两灯泡，L1标有“6V
3W”的字样，L2没有标记，但测得它的电阻为4Ω，把它们串联后接在某一电路中时，灯L1、L2均能正常发光，这个电路两端的电压和L2的额定电功率分别是
(
)
A．6V
5W
B．8V
1W
C．2V
3W
D．6V
1W
4．某校集体宿舍的熔丝是按规格安装的，但经常烧断，从而造成断路，发生这种现象的原因可能是
(
)
A．某房间的电路发生了断路
B．有一盏灯的灯丝断了
C．有的宿舍经常使用大功率的电炉
D．某盏灯的开关被短路了
5．如图所示，电源电压不变，当在a.b间接入“6V
6W”的灯泡时，闭合开关，灯L恰好正常发光。断开开关，在a、b间接入“6V
4W”的灯泡后，再闭合开关，下列说法中错误的是
(
)
A．灯L将变亮
B．灯L将变暗
C．换接的灯可能烧坏
D．电路总功率要变小
6．两盏“220V
100W”的电灯串联在220V的电路中，两盏灯的总功率为
(
)
A．200W
B．100W
C．50W
D．25W
7．用规格为“220V
1200W”的无绳电水壶在正常工作时烧水，将质量为1Kg、温度为18℃的水，经过一段时间加热把水烧开，(在一标准大气压)，水的比热为4.2×103J/Kg.c，不考虑电水壶的散热，由上述已知条件，可求得的物理量是
(
)
①通过电水壶的电流；②电水壶电热丝的电阻；③加热的时间；④电流做的功。
A．①②
B．①②③
C．②③④
D．①②③④
8．某学生想通过如图所示的电路图来进行下列四个实
验(电源电压保持不变，R1为定值电阻，你认为不可行的实验是　　　　
(
)
A．验证欧姆定律
B．验证焦耳定律
C．测定电阻R1消耗的功率
D．验证电路两端总电压等于各部分电阻两端电压之和
9．一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1S消耗的电能为W和产生的热量为Q分别为
(
)
A．3800J、200J
　B．3800J、3800J　　　C．72200J、200J
D．72200J、3800J
10．某同学做电学实验时，电路如下图示。已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻
R0为10Ω，开关S闭合后，在实验操作无误的情况下，
正确的说法是
　　　　　　　　　　　
(
)
A．电流表的最大示数为0.6A
B．滑动变阻器消耗的最小功率为0
C．电压表的最小示数为1V
D．电阻R0消耗的最大功率为1.8W
11．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗电功率的变化量是
　
(
)
A．0.4W
　　
B．2.8W
　　
C．3.2W
　　
D．3.6W
12．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关关，R1、、R2、R3
为电热丝。当该电火锅处于高档
火力时，开关S所接触的是　　　　　　　　　
(
)
A．触点“1”
B．触点“2”
C．触点“3”
　　　　　D．触点“4”
二、填空题（每小题2分，计16分）
13．很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下仍有能耗。下表是小明家两台电器的数据统计。这两台电器每天待机共耗电
度。若能及时断开电源，他家每月可以节约电费
元。电价为0.45元/
度，每月按30天计算)
家用电器
待机功率P/KW
每天平均待机时间t/h
彩色电视
0.008
20
VCD
0.012
22
14．小明家的家用电器总功率为3.3KW，那么他家进户线上要装的保险丝额定电流应等于或大于
A。他家的空调的制冷功率为1.47KW，如果每天开空调时间少2h，一个月可节约用电
KWh(按30天计)
时段
单价
高峰时段
06：00－22：00
0.61元/度
低峰时段
22：00－06：00
0.3元/度
15．上海实行“分时电费”的计费制度，计费方法如下表，这样既可以减轻高峰时段电网压力，又能节省用户的电费支出。某用户家中电热水器上标有“220V
2000W”字样，该热水器正常工作的功率为
W，若该电热器每天正常工作1h，将它的工作时间从高峰时段移到低峰时段，则该用户每月(按30天计算)至少可以节约电费
元。
16．如图所示，小灯泡上标有“8V
2W”的字样，电源电
压12V，且保持不变。当开关闭合时，电压表V1的示数
是　　　　V，灯泡正常工作时的电阻为
Ω，要使
小灯泡正常发光，滑动变阻器接入电路的电阻是
　
Ω，
由于电路发生故障，发现两电压表的示数相同，但不为零，
若这种现象的发生是由用电器引起的，则故障可能的原因是
。
17．家用饮水机是一种双温电热器，其工作原理可简化为如图所示
的电路，R2为电热板，a、b是温控开关S的两个触点，调节S可使
饮水机处于加热或保温状态。当水被加热到预定温度，开关S自
动切换到另一档，处于保温状态，此时S与
　
点接触。若
R1=3R2，则饮水机在加热与保温时消耗的电功率之比是
。
18．小明家的电能表上标有：“220V
10A
3000r/KWh”字样，则该电路最多允许
KW的用电器同时工作，若只让“PZ
220－100”的灯炮单独工作，观察到转盘在先6min内转了望27r，该段时间小明家庭电路上的电压
（选填“等于220V”“小于220V”或“大于220V”）。
19．一台单热饮水机的铭牌上标着如下表所示的数据，当热水箱储滿15℃的水后，加热到90℃，需要吸收
J的热量。若消耗的电能80%被水吸收，饮水机至少需正常工作
S。
饮水桶容量
18.9L
热水箱容量
0.8L
额定电压
220V
加热时功率
500W
保温时功率
40W
频率
50Hz
20．如图所示电路中，滑动变阻器中R的阻值变化范围为0～20Ω，电阻R0的阻值为8Ω且保持不变，电阻r≤R0，接通电路后，当滑片P置于变阻器的b端时，电阻R0消耗的实际功率为2W，那么当滑片P位于变阻器a端时，加在电阻R0两端的电压的可能值应在　　V到　　　V之间。
三、作图题与实验题（计25分）
21.某家庭用的壁灯上有两盏白炽灯，
用一个开关控制它们的通断。请在图
中画出该电路的连接。
22．实验室测电阻最常用的方法是
法，
这种方法的原理是
。
（1）在虚线框内画出实验的电路图。
（2）若被测电阻RX的阻值约为10Ω左右，请将图中的实物连成实验电路。
（3）连接电路时，应将开关
。经检查电路连接无误准备合上开关做实验时，别忘记应先将滑动变阻器的滑动片移到
位置，这样做的目的是
。
（4）当移动滑动变阻器，使两表的示数如图时，记下读数就可求出被测电阻的阻值
为
。该实验要求测量3次并求平均值，其目的是
。
(
V
－
3
15
0
0
5
10
15
1
2
3
A
－
0.6
3
0
0
1
2
3
0.2
0.4
0.6
)
23．某同学用图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大。实验时，该同学想把两段金属丝串联接入电路。
(1)请你用笔画线作导线，帮他完成电路。
(2)这样连接的目的是
。
(3)实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明
。
四、计算与应用（计15分）
24．小林家的理发用电热吹风机，由于使用多年，其铭牌已模糊不清。为了测出它的额定功率，小林让家中所有的用电器都停止工作，只将电热吹风机接入220V的照明电路中让其正常工作，然后利用手表计时，观察家中电能表的运行情况（电能表的铭牌如图（甲），发现10min电能表的转盘转了363R。问：
（1）电热吹风机的额定功率是多大？
若电热丝的电阻是100，则电热吹风机正常工作时，通过电动机的电流是多大？
（3）若小林欲对电热吹风机进行改装，使改装后的电热吹风机的热风档电热丝的功率为309.76W。请你在不损坏电热丝的情况下帮助他完成这个改装工作，在图丙中仿照图乙画出改装电路，并计算出改装所用电阻的大小。
(
丙
热
冷
停
)
(
停
冷
热
乙
)
　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　
苏科版初中物理九年级下册第15章《电功和电热》测试A卷
参考答案
一、1．B　2．B　3．D　4．A　5．C　6．C　7．D　8．D　9．D　10．B　11．D　12．D　
二、13．5　14．L1　0．25A　9　15．4：1　4：1　L1　16．1．1　5　2.2　17．断开总开关　总开关　金属体　火线　18．0．04　1．2　19．3．36×105J　3．6×105J　93．3%　20　18W～27W
三、21、22、23　略
四、24．（1）12V　（2）7200J　（3）6Ω　25．（1）用电安全　（2）6．48Ω　（3）温度升高了，电阻变大了。
苏科版初中物理九年级下册第15章《电功和电热》测试B卷
参考答案
一、1．C　2．A　3．B　4．C　5．A　6．C　7．D　8．B　9．A　10．C　11．D　12．A
二、13．0．424　5．72　14．15A　88．2　15．2000　18．6　16．12　32　16　L断路　17．a
　4：1　18．2200　小于220V　19．2．52×105J　630　20．9　14　
三、21．略　22．伏安法　欧姆定律　（1）略　（2）略　（3）打开　接入电阻最大的　防止电流过大，损坏元件　（4）8Ω　减小误差　23．（1）略　（2）控制电流　相等　（3）电流相等时，相同时间内电阻大的产生热量多
四、24．（1）726W　（2）1．1A　（3）25Ω
