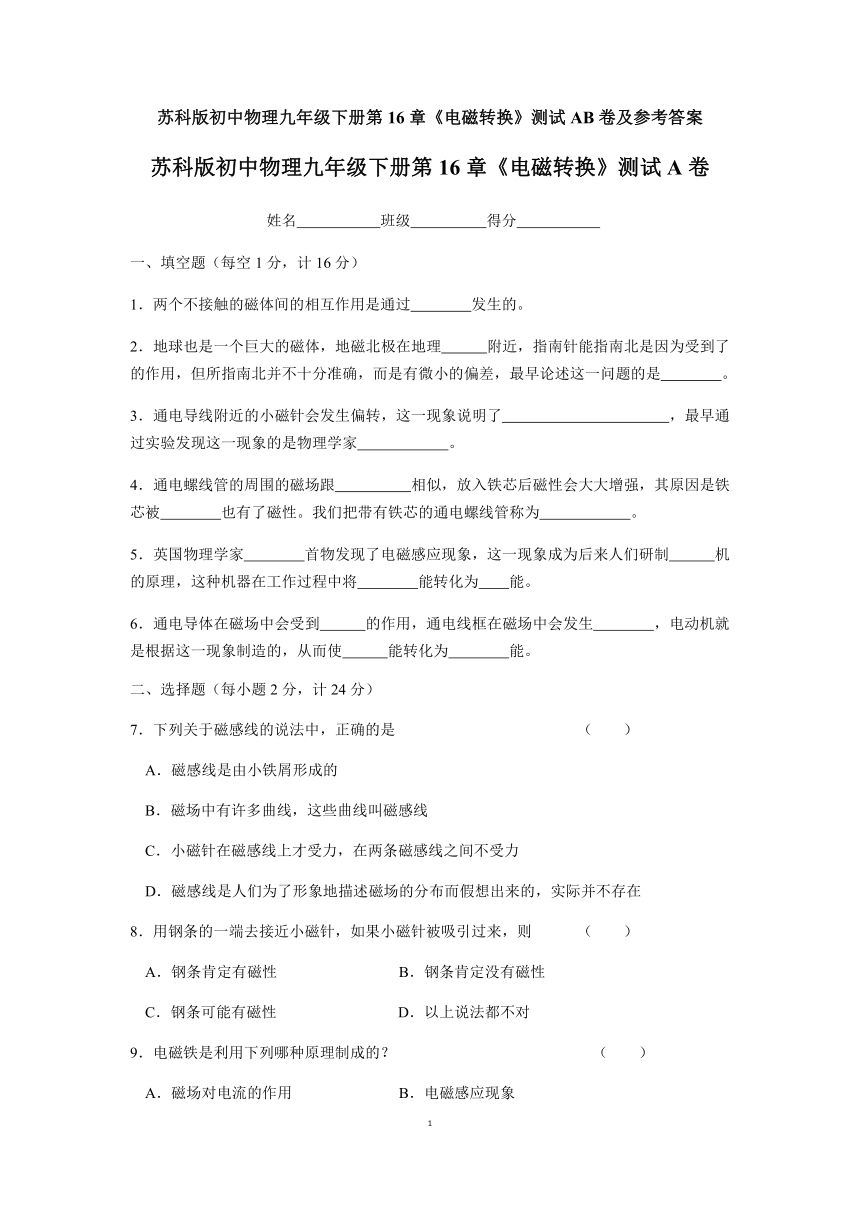

苏科版初中物理九年级下册第16章《电磁转换》测试A卷
姓名
班级
得分
一、填空题（每空1分，计16分）
1．两个不接触的磁体间的相互作用是通过　　　　发生的。
2．地球也是一个巨大的磁体，地磁北极在地理　　　附近，指南针能指南北是因为受到了　　　　的作用，但所指南北并不十分准确，而是有微小的偏差，最早论述这一问题的是　　　　。
3．通电导线附近的小磁针会发生偏转，这一现象说明了　　　　　　　　　　　，最早通过实验发现这一现象的是物理学家　　　　　　。
4．通电螺线管的周围的磁场跟　　　　　相似，放入铁芯后磁性会大大增强，其原因是铁芯被　　　　也有了磁性。我们把带有铁芯的通电螺线管称为　　　　　　。
5．英国物理学家　　　　首物发现了电磁感应现象，这一现象成为后来人们研制　　　机的原理，这种机器在工作过程中将　　　　能转化为　　能。
6．通电导体在磁场中会受到　　　的作用，通电线框在磁场中会发生　　　　，电动机就是根据这一现象制造的，从而使　　　能转化为　　　　能。
二、选择题（每小题2分，计24分）
7．下列关于磁感线的说法中，正确的是　　　　　　　　　　　　（　　）
　A．磁感线是由小铁屑形成的
　B．磁场中有许多曲线，这些曲线叫磁感线
　C．小磁针在磁感线上才受力，在两条磁感线之间不受力
　D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
8．用钢条的一端去接近小磁针，如果小磁针被吸引过来，则　　　（　　）
　A．钢条肯定有磁性　　　　　　　　B．钢条肯定没有磁性
　C．钢条可能有磁性　　　　　　　　D．以上说法都不对
9．电磁铁是利用下列哪种原理制成的？　　　　　　　　　　　　　（　　）
　A．磁场对电流的作用　　　　　　　B．电磁感应现象
　C．电流磁效应　　　　　　　　　　D．电流热效应

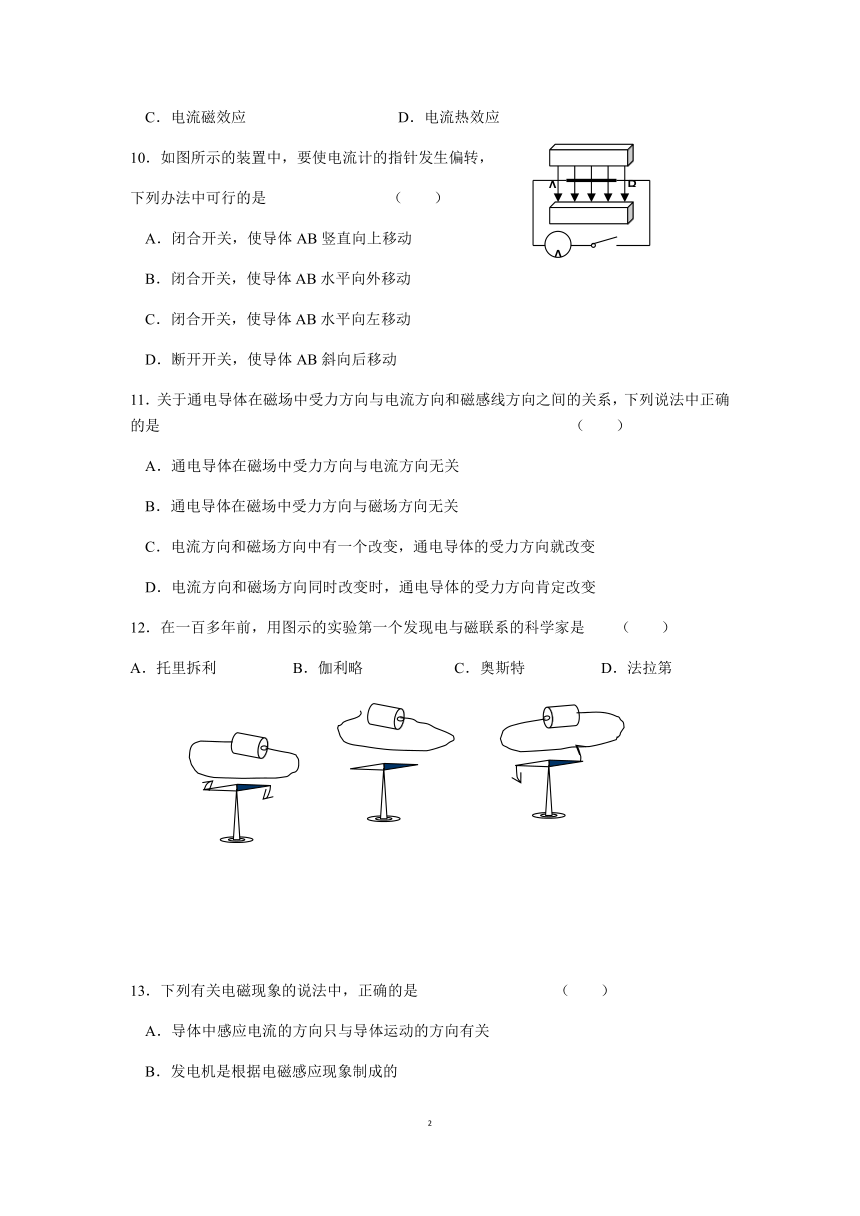

10．如图所示的装置中，要使电流计的指针发生偏转，
下列办法中可行的是　　　　　　　　（　　）
　A．闭合开关，使导体AB竖直向上移动
　B．闭合开关，使导体AB水平向外移动
　C．闭合开关，使导体AB水平向左移动
　D．断开开关，使导体AB斜向后移动
11．关于通电导体在磁场中受力方向与电流方向和磁感线方向之间的关系，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　（　　）
　A．通电导体在磁场中受力方向与电流方向无关
　B．通电导体在磁场中受力方向与磁场方向无关
　C．电流方向和磁场方向中有一个改变，通电导体的受力方向就改变
　D．电流方向和磁场方向同时改变时，通电导体的受力方向肯定改变
12．在一百多年前，用图示的实验第一个发现电与磁联系的科学家是　　（　　）
A．托里拆利　　　　　B．伽利略　　　　　　C．奥斯特　　　　　D．法拉第
13．下列有关电磁现象的说法中，正确的是　　　　　　　　　（　　）
　A．导体中感应电流的方向只与导体运动的方向有关
　B．发电机是根据电磁感应现象制成的
　C．奥斯特实验说明通电导线在磁场中受到力的作用
　D．电动机工作时，机械能转化为电能

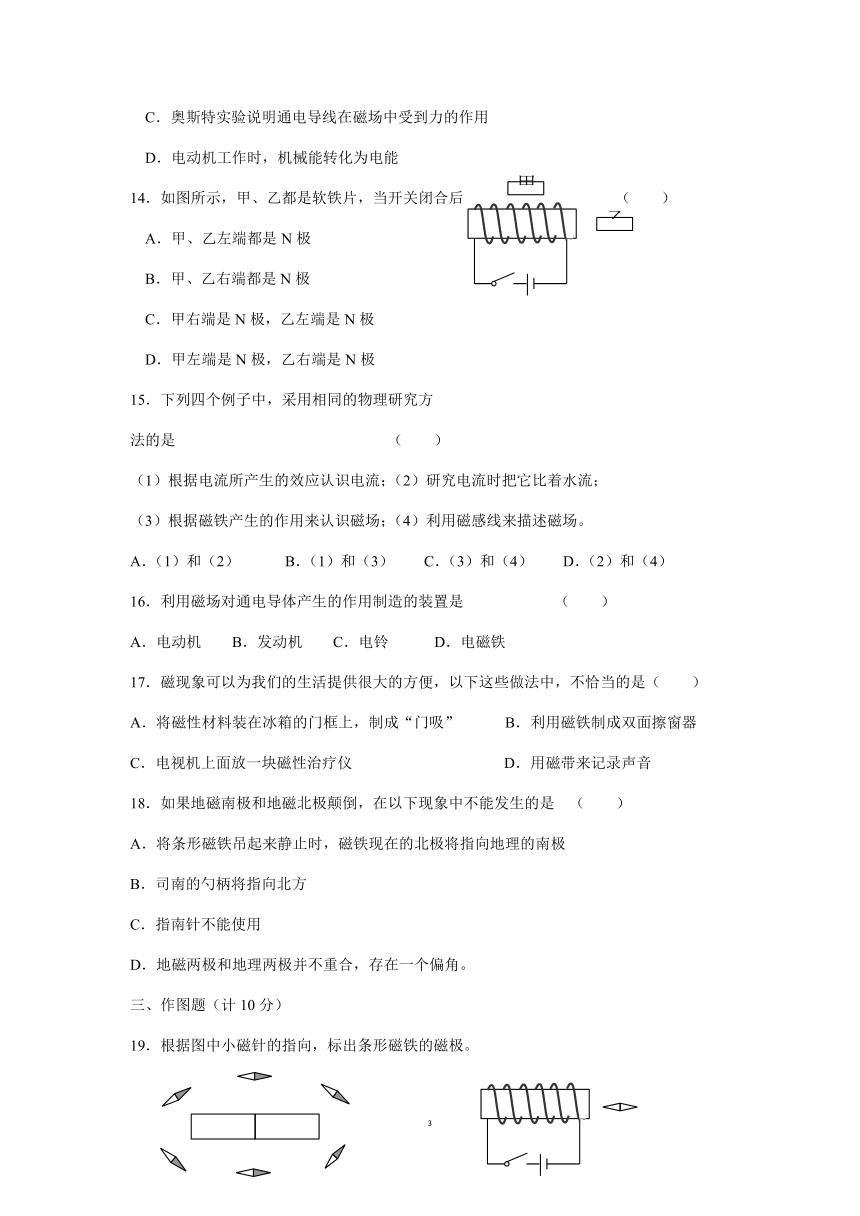

14．如图所示，甲、乙都是软铁片，当开关闭合后　　　　　　　　　　（　　）
　A．甲、乙左端都是N极　　　　　　　
B．甲、乙右端都是N极
　C．甲右端是N极，乙左端是N极　　　
D．甲左端是N极，乙右端是N极
15．下列四个例子中，采用相同的物理研究方
法的是　　　　　　　　　　　　　　（　　）
（1）根据电流所产生的效应认识电流；（2）研究电流时把它比着水流；
（3）根据磁铁产生的作用来认识磁场；（4）利用磁感线来描述磁场。
A．（1）和（2）　　　B．（1）和（3）　　C．（3）和（4）　　D．（2）和（4）
16．利用磁场对通电导体产生的作用制造的装置是　　　　　　（　　）
A．电动机　　B．发动机　　C．电铃　　　D．电磁铁
17．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是（　　）
A．将磁性材料装在冰箱的门框上，制成“门吸”　　　B．利用磁铁制成双面擦窗器
C．电视机上面放一块磁性治疗仪　　　　　　　　　　D．用磁带来记录声音
18．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是　（　　）
A．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极
B．司南的勺柄将指向北方
C．指南针不能使用
D．地磁两极和地理两极并不重合，存在一个偏角。
三、作图题（计10分）
19．根据图中小磁针的指向，标出条形磁铁的磁极。

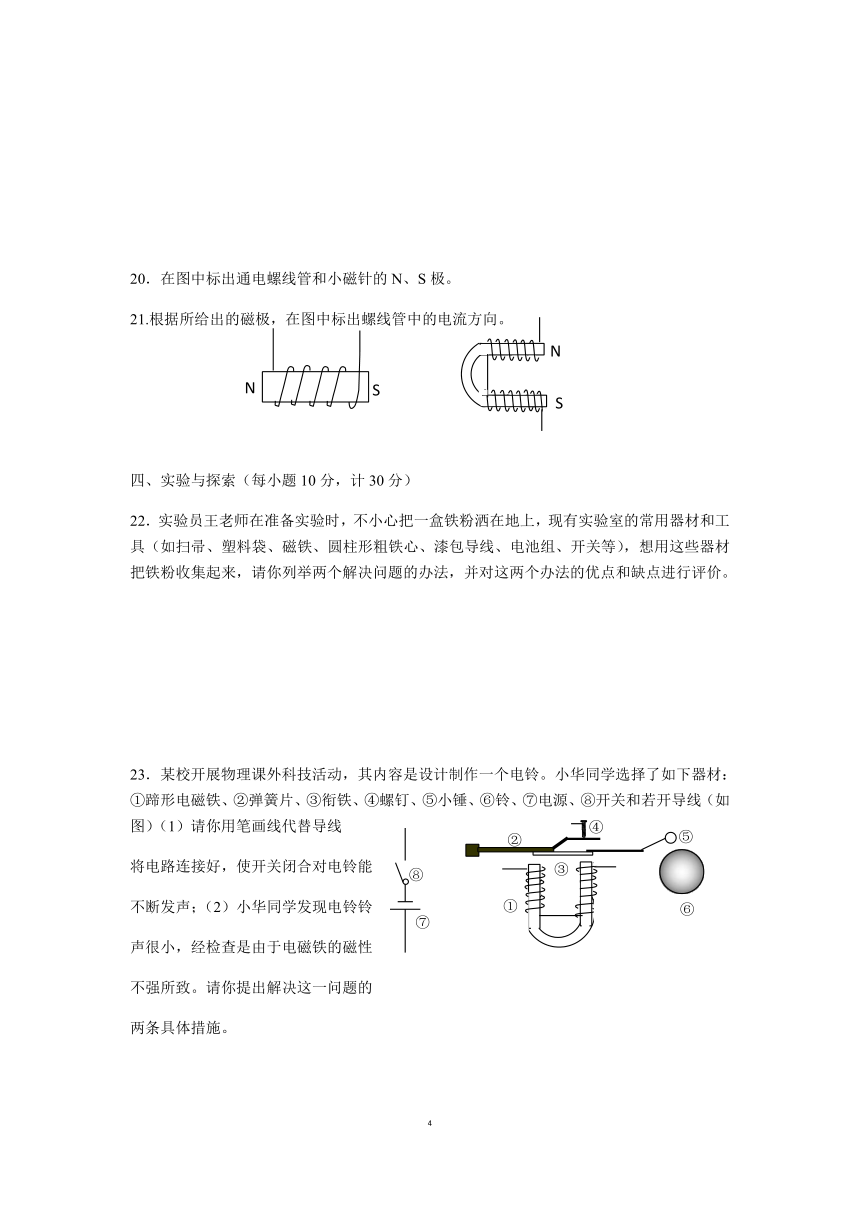

20．在图中标出通电螺线管和小磁针的N、S极。
21.根据所给出的磁极，在图中标出螺线管中的电流方向。
四、实验与探索（每小题10分，计30分）
22．实验员王老师在准备实验时，不小心把一盒铁粉洒在地上，现有实验室的常用器材和工具（如扫帚、塑料袋、磁铁、圆柱形粗铁心、漆包导线、电池组、开关等），想用这些器材把铁粉收集起来，请你列举两个解决问题的办法，并对这两个办法的优点和缺点进行评价。
23．某校开展物理课外科技活动，其内容是设计制作一个电铃。小华同学选择了如下器材：①蹄形电磁铁、②弹簧片、③衔铁、④螺钉、⑤小锤、⑥铃、⑦电源、⑧开关和若开导线（如图）（1）请你用笔画线代替导线
将电路连接好，使开关闭合对电铃能
不断发声；（2）小华同学发现电铃铃
声很小，经检查是由于电磁铁的磁性
不强所致。请你提出解决这一问题的
两条具体措施。

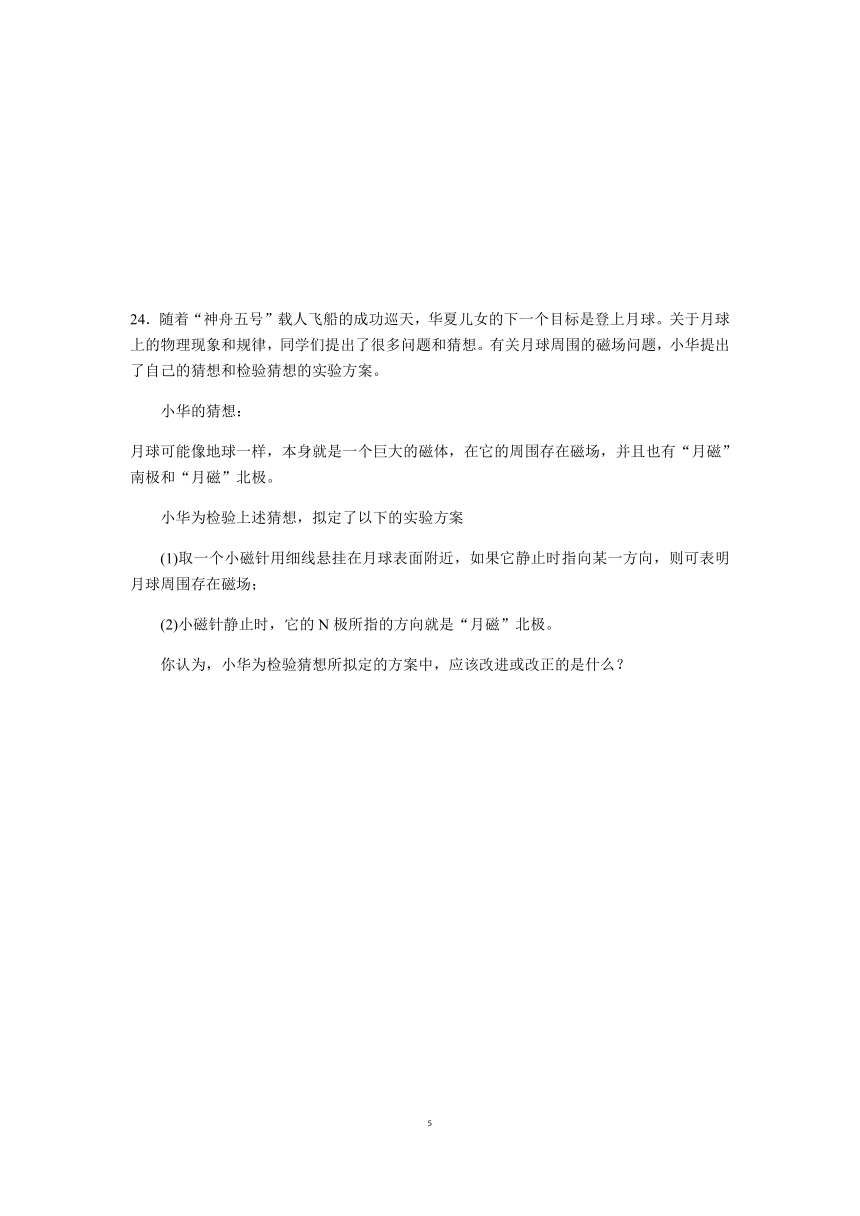

24．随着“神舟五号”载人飞船的成功巡天，华夏儿女的下一个目标是登上月球。关于月球上的物理现象和规律，同学们提出了很多问题和猜想。有关月球周围的磁场问题，小华提出了自己的猜想和检验猜想的实验方案。
小华的猜想：
月球可能像地球一样，本身就是一个巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极。
小华为检验上述猜想，拟定了以下的实验方案
(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；
(2)小磁针静止时，它的N极所指的方向就是“月磁”北极。
你认为，小华为检验猜想所拟定的方案中，应该改进或改正的是什么？
苏科版初中物理九年级下册第16章《电磁转换》测试B卷
姓名
班级
得分
一、选择题（每小题2分，计30分）
1．关于磁感线，下列说法中正确的是　　　　　　　　　　　　　　　　　　（　　　）
A．磁感线是磁场中实际存在的曲线
B．磁体周围的磁感线都是从磁体北极出来，回到磁体南极
C．小磁针南极在某点受的磁场力的方向，跟该点磁感线方向相同
D．磁感线是分布在磁体外，不分布在磁体内
2．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时就会引起水雷的爆炸，其依据是（　　　）
A．磁体的吸热性　　　　　　B．磁极间的相互作用规律
C．电荷间的相互作用规律　　D．磁场对电流的作用原理
3．如图所示，两电池的规格相同，当开关S由触点2转到触点1时，螺线管磁性强弱和A端磁极极性变化的情况是　　　　　　　　　　　　　　　　　　　　　　　（　　　）
A．磁性增强，由S极变为N极
B．磁性减弱，由S极变为N极
C．磁性增强，由N极变为S极
D．磁性减弱，由N极变为S极
4．下列关于电磁感应现象的说法中，正确的是　　　　　　　　　　　　　　（　　　）
A．导体在磁场中运动一定会产生感应电流　
B．发电机是利用电磁感应现象制成的
C．电磁感应现象中，电能转化为机械能　
D．导体中感应电流的方向只跟导体运动方向有关
5．关于电流的磁场，下列说法中正确的是　　　　　　　　　　　　　　　　（　　　）
A．导线中有电流通过，导体周围立即产生磁场
B．导线中有电流通过，导体周围稍后产生磁场
C．电流产生的磁场方向与电流方向相同
D．将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似
6．在描述通电导体在磁场中的受力方向和电流方向以及磁场方向之间的关系时，下列说法中错误的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　（　　　）
A．电流方向改变时，导体受力方向也改变
B磁场方向改变时，导体受力方向也改变
C．电流方向和磁场方向同时改变时，导体的受力方向必定改变
D．电流方向和磁场方向同时改变时，导体的受力方向不会改变
7．下列关于磁场的说法中，正确的是　　　　　　　　　　　　　　　　（　　　）
A．磁场是由磁感线组成的
B．磁场中任何一点的磁感线方向跟放在该点的小磁针S极所指的方向一致
C．把磁体放在真空中，磁场就消失
D．磁感线只是用来描述磁场的假想曲线
8．奥斯持实验说明　　　　　　　　　　　　　　　　　　　　　　　　（　　　）
A．电流与小磁针发生相互作用
B．电流在其周围产生磁感线
C．电流和磁感线发生相互作用
D．通电导线周围存在磁场
9．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　（　　　）
A．通电导线如果不受磁场力的作用，通电导线一定不在磁场中
B．通电导线在磁场中所受磁场力的方向、磁场方向、电流方向三者一定互相垂直
C．磁场方向一定是通电导线的受力方向
D．通电导线受磁力方向一定垂直磁场方向和电流方向所决定的平面
10．关于电磁感应现象，下列说法正确的是　　　　　　　　　　　　　（　　　）
A．当导体在磁场中做切割磁感线运动时，导体中有感应电流
B．在电磁感应现象里，机械能转化为电能
C．闭合导线的一部分在磁场中运动时，一定会产生感应电流
D．感应电流的方向可由安培定则来判断
11．下列研究物理问题的方法相同的是　　　　　　　　　　　　　　　（　　　）
（1）根据电流所产生的效应认识电流；（2）研究电流时把它比作水流；（3）根据磁铁产生的作用来认识磁场；（4）利用磁感丝来描述磁场。
A．（1）和（2）　　B．（1）和（3）　　　C．（3）和（4）　　D．（2）和（4）
12．要使一台直流电动机转速增大一些，下列方法中不可行的是　　　　（　　　）
A．增大线圈中的电流　　　　　　　B．换用输出电压较高的电源
C．将磁体的磁极对调　　　　　　　D．换用磁性更强的磁体
13．下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　（　　　）
A．电磁铁是利用电流的磁效应制成的
B．发电机是利用通电线圈在磁场中转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．奥斯持实验说明利用磁场可以产生电流
14．下述情况发生的过程中，电能转化为机械能的是　　　　　　　　　（　　　）
A．电动机运转　　　　　　　　B．电熨斗烫衣服
C．发电机发电　　　　　　　　D．蓄电池对外供电
15．在日常生活和“创新素质教育实践行”的活动中接触到下列设备，其中利用电磁感应现象工作的是　　　　　　　　　　　　　　　　　　　　　　　　　　（　　　）
A．电话　　　B．电磁继电器　　　C．电动机　　　D．发电机
二、填空题（每空1分，计24分）
16．磁体和带电体有许多相似之处：（1）带电体能够吸引　　　　，磁体能吸引　　　；（2）电荷有　　　之分，磁极有　　　　之分；（3）同种（名）之间都有相互　　　　，异种（名）之间都相互　　　；（4）地球（大地）是个大导体，同时又是一个　　　，
17．电磁铁有许多优点：其磁性的有无可以通过　　　　　　　来控制；磁性的强弱可以通过　　　来控制；磁极的性质可以通过　　　来改变。
18．直流电动机中能自动改变通电线圈里的电流方向的装置叫做　　　
　　，它是由两块　　　　组成的。
19．说出下列设备工作时能的转化：（1）水力发电机　　　，（2）给蓄电池充电　　　　；
（3）电铃　　　　　；（4）电动机　　　　　。
20．电磁继电器的核心部件是　　　，利用电磁继电器可以用　　　控制高压工作电路，也可以用　　　控制强电流工作电路，还可以实现　　　操纵和自动控制。
21．我国生产、生活中使用的交变电流周期为　　　s，频率是　　　Hz，它表示在1s内电流方向改变　　　次。
22．从发电站发出的电能，先经过　　　把电压升高，用　　　把电输送到远方的用户，在用户附近再经过低压变压器把电压降低，供给用户使用。
三、简答题（每小题3分，计12分）
23．我们常见到彩色电视机说明书上标明忌与磁体靠近，为什么？
24．在地球上空做全球控测的飞机，飞到某一位置，罗盘面上有一个小磁铁的N极不指前，不指后，也不指左，也不指右，结果竖直指向天空，地球上有这样一个地方吗？它在哪里？
四、实验题
25．如图所示，为“安装直流电动机模型”实验的电路图，
实验时，闭合开关线圈转动，再将滑动变阻器滑片P向左
移动，电动机转速变
，若开关S闭合后线圈不转，
则他应该检查：（1）线圈中是否有
；(2)磁体是否
还具有磁性；(3)电刷与
的摩擦是否太大及轴与轴
(
＋
－
A
_
+
)架的摩擦是否太大等。
26．如图所示，给你以下器材：电磁继电器一只，
红绿灯各一个（均为“6V
8W”）,开关一只，电
流表一只，滑动变阻器一只（最大电阻20Ω），
干电池1.5V，蓄电池6V，按下列要求画出电路
图并连接实物。
（1）开关作为控制电路开关，开关闭合绿灯亮，
开关断开红灯亮；
（2）用滑变器改变控制电路电流并用电流表进
行监测。
五、设计题（每小题7分，计14分）
27．如果蓄电池正负极的标志不清，请利用螺线管、小磁针、若干导线，设计一电路图，判断蓄电池的正负极。
28．用两种不同方法设计一只磁性强弱可以改变的电磁铁，画出设计的电路图。
苏科版初中物理九年级下册第16章《电磁转换》测试A卷
参考答案
一、1．磁场　2．南极　地磁场　沈括　3．电流周围有磁场　奥斯特　4．条形磁体　磁化　电磁铁　5．法拉第　发电　机械　电能　6．磁力　转动　电　机械
二、7．D　8．C　9．C　10．B　11．C　12．C　13．B　14．D　15．B　16．A　17．C　18．B　
三、19．略　20．略　21．略
四、22．略　23．略　24．要反复转动小磁针，看每次静止时，是否总是指向同一方向；静止时，它的N极所指的方向是“月磁”的南极
苏科版初中物理九年级下册第16章《电磁转换》测试B卷
参考答案
一、1．B　2．B　3．C　4．B　5．A　6．D　7．D　8．D　9．D　10．B　11．B　12．C　13．A　14．A　15．D
二、16．轻小物体　铁、钴、镍　正、负　N、S极　排斥　吸引　大磁体　17．通　断电　电流的强弱　改变电流方向　18．换向器　金属半环　19．机械能转化为电能　电能转化为化学能　电能转化为声能　电能转化为机械能　20．电磁铁　低压　弱电流　远距离　21．0.02　50　100　22．变压器　导线　
三、23．略　24．略
四、25．快　电流　换向器　26．略
五、27．略　28．略
