物理九年级上册 5.1欧姆定律 同步练习-教科版（word版，无答案）

九年级物理第五章第1节欧姆定律同步练习
（答题时间：45分钟）
探究电流与电压、电阻的关系同步练习
1.
为了研究电流跟电压的关系，在实验中要保持
不变，根据实验数据讨论得：在
一定的情况下，通过导体的电流跟这段导体两端的电压
。
2.
同一个小灯泡用两节干电池供电比用一节干电池供电时亮，说明
越大，电流越大；已知家用100W的白炽灯的电阻比25W的电阻小，但接入家庭电路中时，100W的白炽灯要亮，说明
越大，电流越小。
3.
小辉同学在探究电流与电压、电阻的关系实验中，实验方案和操作过程均正确，两表的连接和示数如图所示。这个实验可以改进的地方是__________________，你这样改的理由是___________________。
?
?
4.
某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图象（如图所示），则下列说法与图象相符的是（
）
?
?
A.
电阻一定时，电流随着电压的增大而减小
B.
电压相同时，阻值大的电阻通过的电流大
C.
电流相同时，阻值小的电阻两端的电压大
D.
两电阻阻值的大小关系是Ra>Rb

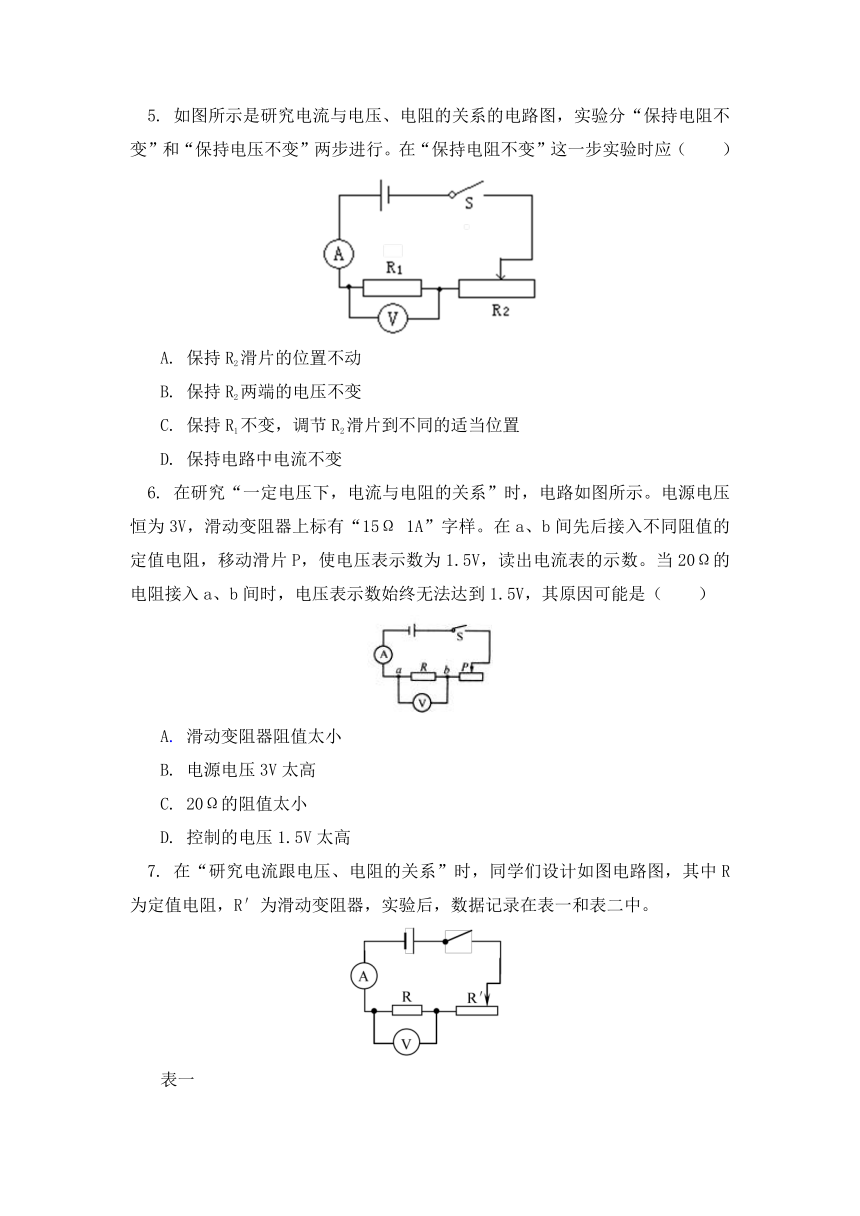

5.
如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应（
）
?
?
A.
保持R2滑片的位置不动
B.
保持R2两端的电压不变
C.
保持R1不变，调节R2滑片到不同的适当位置
D.
保持电路中电流不变
6.
在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω
1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（
）
A.
滑动变阻器阻值太小
B.
电源电压3V太高
C.
20Ω的阻值太小
D.
控制的电压1.5V太高
7.
在“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，R′为滑动变阻器，实验后，数据记录在表一和表二中。
?
?
表一
R＝5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
表二
U＝3
V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
（1）根据表中实验数据，可得出如下结论：
由表一可得：_______________________________。
由表二可得：_______________________________。
（2）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”），应该向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。
欧姆定律同步练习
1.
关于欧姆定律的表达式I＝U/R，下列说法正确的是（
）
A.
导体两端的电压与通过导体的电流成正比
B.
通过导体的电流与导体两端的电压成正比
C.
电阻一定时，通过导体的电流与导体两端的电压成正比
D.
电压一定时，导体的电阻与通过导体的电流成反比
2.
在“探究电流与电压的关系”的实验中，分别用甲、乙两个元件进行了探究，并根据的实验数据分别绘制出了甲、乙的U—I关系图象，分别如图中A、B图线所示。从图中可以看出甲、乙元件电阻的大小关系为（
）
?
?
A.
甲的电阻大于乙的电阻
B.
甲的电阻小于乙的电阻
C.
当电路中电流小于I0时，甲的电阻大于乙的电阻
D.
当电路中电流大于I0时，甲的电阻大于乙的电阻
3.
如图所示，电阻R为定值电阻，若电流表示数为I，电压表示数为U，则（
）
?
?
A.
U＝0时，R＝0
B.
I＝0时，R的大小不能确定
C.
I变大时，变小
D.
I变大时，不变
4.
将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为
Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是
A。
5.
有关资料表明，人体中电流超过300mA时，将会造成生命危险。若某人身体潮湿时的电阻为400Ω，则当他接触电压为220V的照明电路中，通过他的电流为
mA。
6.
通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是
V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是
V。
?
?
7.
加在导体两端的电压为36V时，通过导体的电流为0.6A。如果导体两端的电压为24V，通过此导体的电流为
A。
欧姆定律的计算同步练习
1.
在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（
）
?
?
A.
A导体的电阻为5Ω
B.
A导体两端电压为3V时，通过A导体的电流为0.3A
C.
B导体的电阻为20Ω
D.
B导体两端电压为3V时，通过B导体的电流为0.6A
2.
如果加在某定值电阻两端的电压从8V增加到10V，且通过它的电流相应的变化了0.1A，则该定值电阻的阻值为（
）
A.
40Ω
B.
20Ω
C.
10Ω
D.
无法确定
3.
将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A。若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（
）
A.
2V，15Ω
B.
3V，10Ω
C.
2V，10Ω
D.
3V，15Ω
4.
当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图象如图所示。请根据图象判断，当导体电阻为30Ω时，导体两端的电压为
V，通过该导体的电流为
。
?
?
5.
某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，只有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取
cm的一段，它的电阻就是10Ω。
6.
如图所示，小灯泡L标有“6V
0.3A”字样，R＝30Ω，闭合开关S，小灯泡正常发光，则电流表的示数是多少?
?
?
7.
（江西）如图所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求：
（1）电压表V2的示数；
（2）R1、R2的阻值。
九年级物理第五章第1节欧姆定律同步练习参考答案
探究电流与电压、电阻的关系同步练习参考答案
1.
电阻
电阻
成正比
2.
电压
电阻
解析：电阻一定时，电压越大，电流越大；电压一定时，电阻越小，电流越大。
3.
电流表的量程应改接为0~0.6A
小量程的分度值小，读数误差小
解析：若电路中的电流小于0.6A，就应该用0~0.6A的量程测量，因为量程越小，分度值越小，准确度越高。
4.
D
5.
C
6.
A
7.
（1）电阻一定时，导体中的电流与两端电压成正比
电压一定时，导体中的电流与电阻成反比
（2）大于
右
欧姆定律同步练习参考答案
1.
C
解析：根据欧姆定律的内容可知：对于某一段导体来说，电阻的阻值不变，即电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故ABD均不正确，故选C。
2.
C
解析：元件乙的图象是曲线，根据欧姆定律变形公式R＝U/I，可知在曲线B上任意一点的电阻值均不同，即元件乙的电阻值是变化的。当电路中电流小于I0时，用控制变量法容易比较得到RA＞RB，即此时甲元件的电阻大于乙元件的电阻值。而当电路中电流大于I0时，用控制变量法容易比较得到RA＜RB，即此时甲元件的电阻小于于乙元件的电阻值。
3.
D
解析：电阻是导体本身的一种属性，其大小与导体两端的电压以及通过导体的电流无关。
4.
20；0.3
解析：铅笔芯的电阻R＝＝＝20Ω；若铅笔芯两端的电压增大到6V，则通过它的电流为I′＝＝＝0.3A。
5.
550
解析：I＝＝＝0.55A＝550mA。
6.
3；2
解析：将A、B串联在电路中，当通过A的电流为0.2A时，通过B的电流也是0.2A，从图象中可以看出A、B两端的电压分别为1V和2V，故总电压为3V；将A、B并联在电路中，当通过B的电流为0.2A时，它两端的电压为2V，则A两端的电压也是2V。
7.
0.4
解析：电阻是一定的，当其两端的电压由36V变为24V时，即减小为原来的2/3，则通过它的电流也会减小为原来的2/3，即0.4A。
欧姆定律的计算同步练习参考答案
1.
A
解析：当导体A、B两端的电压为3V时，通过它们的电流分别为0.6A、0.3A，故B、D两项错误；根据公式R＝可知，A、B的电阻大小分别为5Ω和10Ω，故A项正确，B项错误。
2.
B
解析：电阻两端的电压变化，电阻保持不变，当电阻两端的电压为8V时，通过电阻的电流为I1＝＝；当电阻两端的电压为10V时，通过电阻的电流为I2＝＝，则I2－I1＝－＝＝0.1A，解之得R＝20Ω。
3.
C
解析：由欧姆定律得R＝＝＝10Ω，则电流为0.2A时，电源电压U＝I2R＝0.2A×10Ω＝2V。
4.
3；0.1
A
解析：从图象中任取一点，如I＝0.6A，R＝5Ω，则导体两端的电压U＝IR＝0.6A×5Ω＝3V。根据题设条件可知，导体两端的电压是保持不变的，故当导体电阻为30Ω时，导体两端的电压也是3V，此时通过导体的电流为I＝＝＝0.1A。
5.
40
解析：长1.2m的电阻丝的电阻R＝＝＝30Ω，在材料、横截面积和温度相同的情况下，导体的电阻与长度成正比，故若要得到10Ω的电阻，只需在这段电阻丝上截取0.4m的一段即可。
6.
因为L与R并联且灯L正常发光，
所以UR＝UL＝6V，IL＝0.3A
IR＝＝＝0.2A
I＝IR+IL＝0.2A+0.3A＝0.5A
7.
（1）由串联电路的规律可知，U2＝U－U1＝6V－4V＝2V
（2）由I＝得，R1＝＝＝10Ω
R2＝＝＝5Ω
