电流和电路
【考点精讲】
一、电流
形成
电荷的定向移动
方向
规定：正电荷定向移动的方向为电流方向
与负电荷定向移动的方向相反
二、电路
组成
电源
提供电的装置
开关
控制电的装置
用电器
消耗电的装置
导线
输送电的装置
电路图
电路元件符号
要求
导线横平竖直，布局合理美观
三种状态
通路
用电器工作中
断路
电路断开：开关未闭合或电路有故障
短路
未经用电器直接用导线将电源两端相连
【典例精析】
例题1

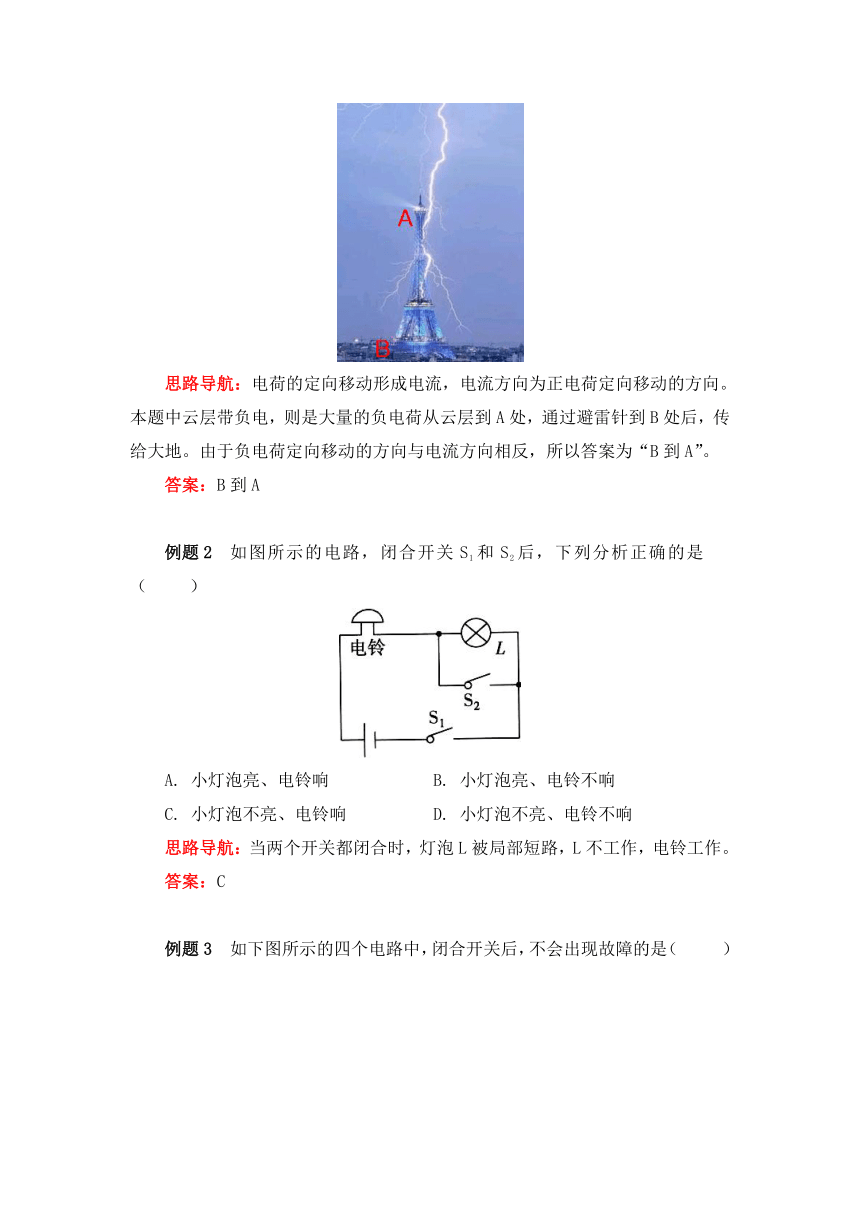

当空气中的云朵由于摩擦等原因而带上大量电荷后，碰到相近的云朵或地面突起的建筑物后，会产生剧烈的放电现象，这就是雷电。为防止建筑物被雷击损坏，高大的建筑物都装有避雷针，如图是艾菲尔铁塔被雷击中的画面，若云层所带的电荷为负电荷，则电流方向为
（选填“A到B”或“B到A”）
思路导航：电荷的定向移动形成电流，电流方向为正电荷定向移动的方向。本题中云层带负电，则是大量的负电荷从云层到A处，通过避雷针到B处后，传给大地。由于负电荷定向移动的方向与电流方向相反，所以答案为“B到A”。
答案：B到A
例题2
如图所示的电路，闭合开关S1和S2后，下列分析正确的是（
）
A.
小灯泡亮、电铃响
B.
小灯泡亮、电铃不响
C.
小灯泡不亮、电铃响
D.
小灯泡不亮、电铃不响
思路导航：当两个开关都闭合时，灯泡L被局部短路，L不工作，电铃工作。
答案：C
例题3

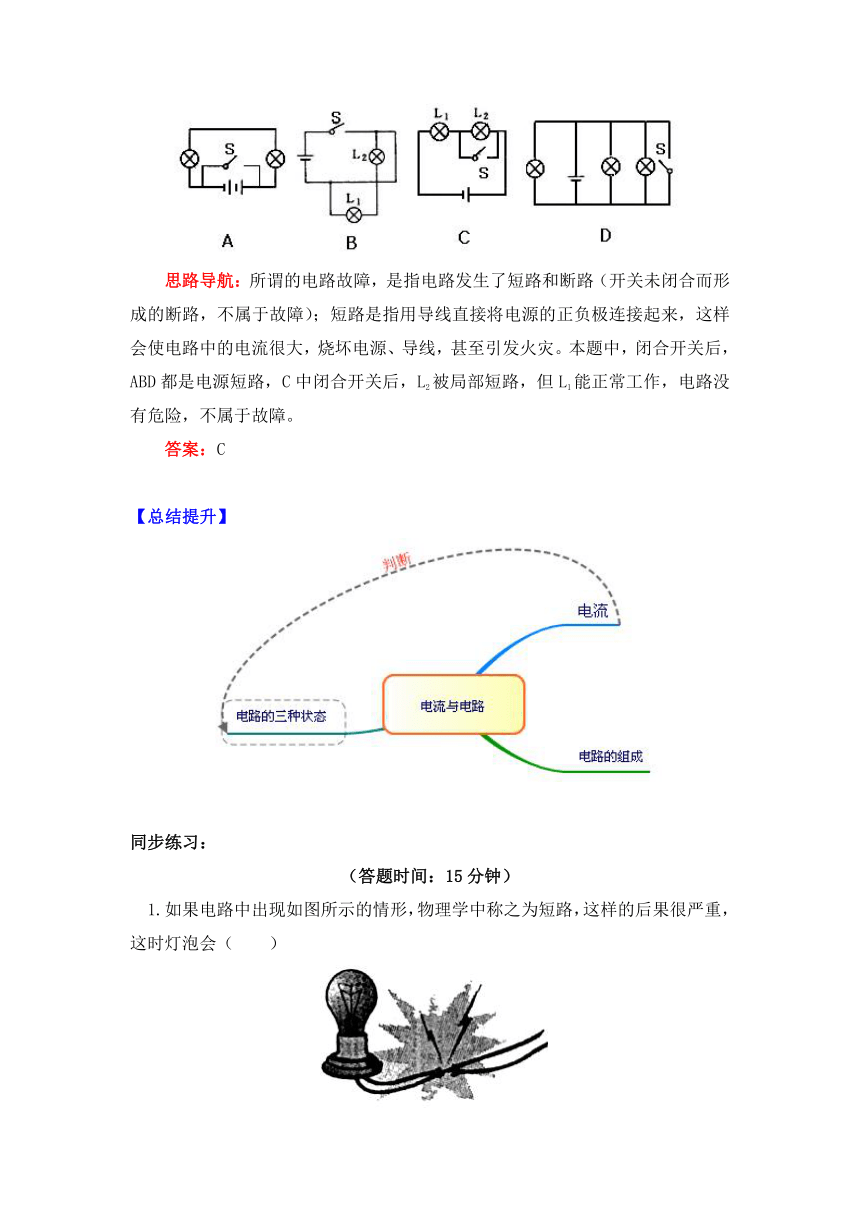

如下图所示的四个电路中，闭合开关后，不会出现故障的是（
）
思路导航：所谓的电路故障，是指电路发生了短路和断路（开关未闭合而形成的断路，不属于故障）；短路是指用导线直接将电源的正负极连接起来，这样会使电路中的电流很大，烧坏电源、导线，甚至引发火灾。本题中，闭合开关后，ABD都是电源短路，C中闭合开关后，L2被局部短路，但L1能正常工作，电路没有危险，不属于故障。
答案：C
【总结提升】
同步练习：
（答题时间：15分钟）

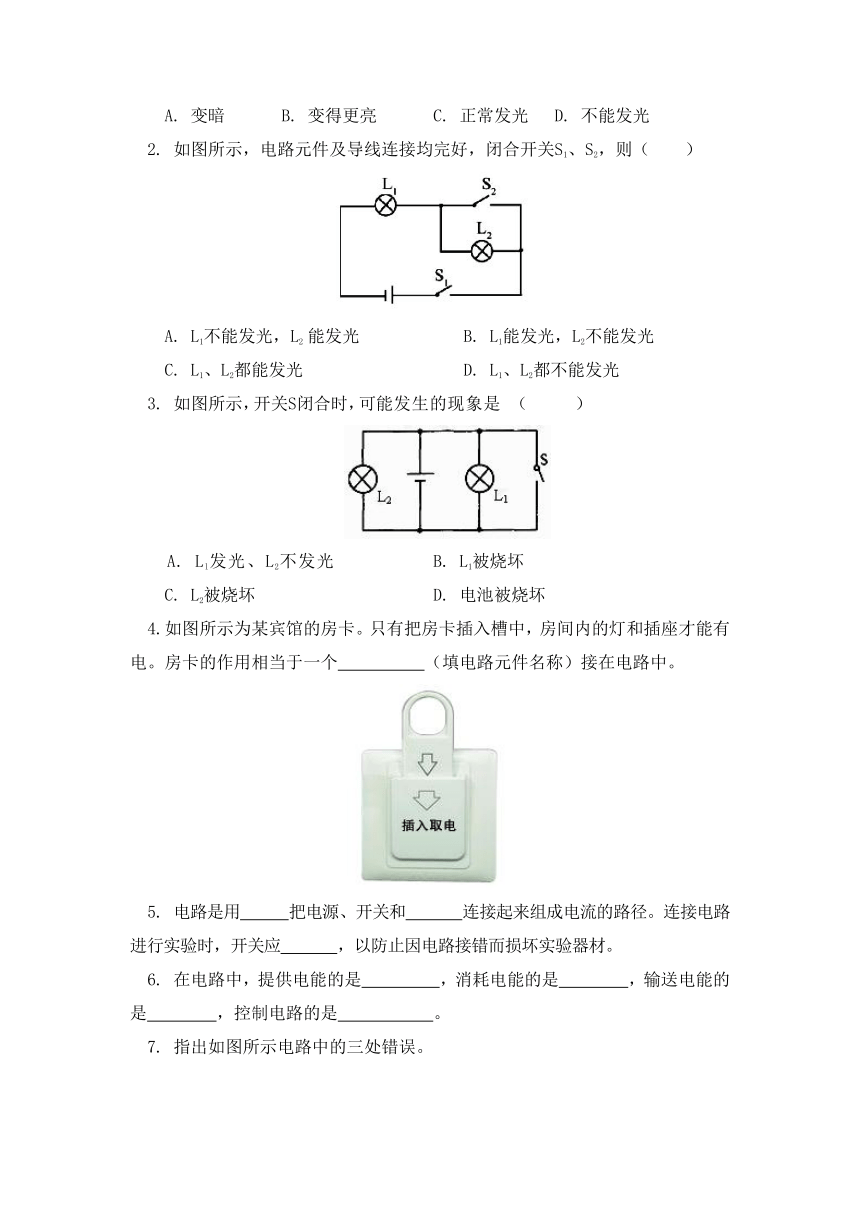

1.如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（
）
A.
变暗
B.
变得更亮
C.
正常发光
D.
不能发光
2.
如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（
）
A.
L1不能发光，L2
能发光
B.
L1能发光，L2不能发光
C.
L1、L2都能发光
D.
L1、L2都不能发光
3.
如图所示，开关S闭合时，可能发生的现象是
（
）
A.
Ll发光、L2不发光
B.
L1被烧坏
C.
L2被烧坏
D.
电池被烧坏
4.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个
（填电路元件名称）接在电路中。
5.
电路是用
把电源、开关和
连接起来组成电流的路径。连接电路进行实验时，开关应
，以防止因电路接错而损坏实验器材。
6.
在电路中，提供电能的是
，消耗电能的是
，输送电能的是
，控制电路的是
。
7.
指出如图所示电路中的三处错误。
⑴
；
⑵
；
⑶
。
8.
接通的电路叫做通路，
的电路叫做开路，使导线不通过用电器直接跟电源两极连接，叫做短路。短路时，用电器不能正常工作，而且会烧坏
，甚至造成
。
9.
二极管是电子电路的重要元件，它的电路符号为，当电流从它的A端流入时，二极管的电阻很小，可视为二极管短路。当电流从它的B端流入时，二极管的导电性很差，可视为二极管断路。当开关S闭合后，L1
，L2______（填“亮”或“不亮”）
10.（宜宾中考）干电池是日常生活中使用最多的直流电源，它正常工作时，把_____________能转化为电能，并在其内部不断地把正电荷运送到干电池的________极。
11.
如图所示是小华家电子门铃的连接方式，画出它的电路图。
12.
根据图甲所示的电路图，将图乙中的实物连接起来。
13.
找一只手电筒来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电筒的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒，用什么办法来连接电池和灯泡？再试着画出图中手电筒的电路图。
答案：
1.
D
解析：本题考查短路的相关知识.由题图知，由于导线的绝缘皮破损，使火线与零线直接相接，此时没有电流流过灯泡，即灯泡短路，故灯泡不能发光，故本题选D。
2.
B
解析：本题考查简单电路的初步知识。两开关都闭合时，电灯L2被短路，不能发光，电灯L1、S2、S1、电池用导线连成通路，L1能够发光，所以B选项正确。
3.
D
解析：开关闭合后，在电源两极之间存在一条通路，这条通路上没有用电器，所以开关闭合电路发生了短路，短路会烧坏电源或导线。
4.
开关
解析：本题考查电路的构成。最基本的电路构成包括电源、开关、用电器、导线。房卡插入槽中，房间内的灯和插座才能有电，故它相当于开关。
5.
导线
用电器
断开
解析：连接电路时，为了防止误接而造成短路，应该将开关断开，连好电路后，经检查后再闭合开关；在拆电路时，也应该先断开开关，再拆除其他器件。
6.
电源
用电器
导线
开关
7.
⑴
电源短路；⑵
开关未接入电路；⑶
灯泡未接入电路
8.
断开
电源
火灾
9.
亮
不亮
解析：二极管具有单向导电性，在电路中，电流的方向是从电源的正极出发，经过用电器再回到电源的负极。
10.
化学
正
11.
如下图；
12.
如下图；
13.
手电筒的金属外壳起到了导线的作用。塑料外壳的手电筒用导线或铜片来连接电池和灯泡。如下图：
