物理九年级上册知识讲义 16.4电阻箱-人教版

初中物理
电阻箱
【考点精讲】
旋钮式电阻箱：
作用
改变电路中的电阻，调节电路的电流和电压；保护电路
范围
0～9999欧的整数值
原理
改变电阻丝的长度来改变电阻的大小
应用
电风扇的档位开关
多档位开关
无级变速开关

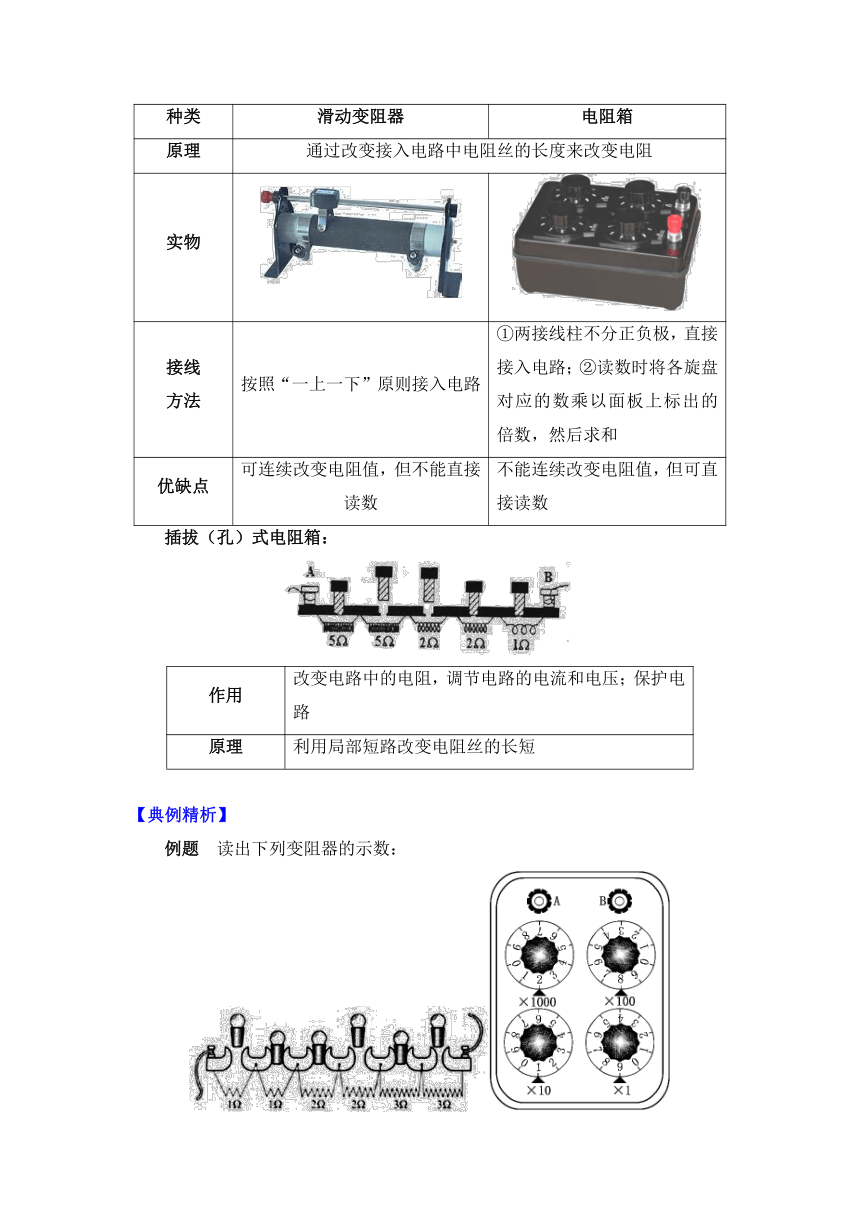

对比：
种类
滑动变阻器
电阻箱
原理
通过改变接入电路中电阻丝的长度来改变电阻
实物
接线方法
按照“一上一下”原则接入电路
①两接线柱不分正负极，直接接入电路；②读数时将各旋盘对应的数乘以面板上标出的倍数，然后求和
优缺点
可连续改变电阻值，但不能直接读数
不能连续改变电阻值，但可直接读数
插拔（孔）式电阻箱：
作用
改变电路中的电阻，调节电路的电流和电压；保护电路
原理
利用局部短路改变电阻丝的长短
【典例精析】
例题
读出下列变阻器的示数：
甲
乙
思路导航：甲图中1Ω、2Ω与3Ω的电阻被局部短路，接入电路中，电流将通过另外的1、2与3Ω的电阻，所以变阻器的电阻为6Ω；乙图中根据倍数关系可以读出示数为：2×1000Ω＋8×100Ω＋1×10Ω＋9×1Ω＝2819Ω。
答案：6Ω；2819Ω
【总结提升】
同步练习：
（答题时间：15分钟）
1.
如图（a）所示，滑动变阻器标有“50Ω
1A”的字样，其中“50Ω”表示____，“1A”表示____。将A、D端接入电路中，当滑动变阻器的滑片P向右滑动时，连入电路中的电阻将变____，通过电路中的电流将变____。如图（b）所示是一个旋盘式电阻箱面板的示意图，图中表示的电阻值应该是____Ω。
2.
如图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是
（
）
A.
a和b
B.
b和c
C.
a和d
　
D.
b和d
3.
如图所示的插入式电阻箱的结构示意图。它的最大电阻值是
Ω，图中A、B两个接线柱之间的电阻值是
Ω。
4.
如图所示，是四旋盘的变阻箱，使用它时，可以改变的电阻范围是0至_____欧，图中所示的读数是________欧。
5.
如图所示的电阻箱的读数是_____________。
答案:
1.
滑动变阻器的最大阻值为50Ω
允许通过的最大电流为1A
大
小
6
868
解析：滑动变阻器铭牌上标有“50Ω
1A”字样，表示该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。在（a）图中，当A、D接入电路中时，滑片P到接线柱A之间的电阻线连入电路，当P向右滑动时，连入电路的电阻线的长度变长，则连入电路中的电阻将变大，通过电路的电流将变小，（b）图中四个档位（千位，百位，十位，个位）所对应的数字分别为6、8、6、8，故读数为6
868Ω。
2.
A
解析：C、D段的电阻相加为7欧姆，所以应把其他的塞子插入。
3.
15Ω；7Ω
解析：最大电阻应为所有铜塞均不插入，为15Ω；如图电阻，未插入铜塞的部分的阻值应该是7Ω。
4.
9999；2305
5.
3608
