人教版物理九年级全一册第十五章 电流和电路 第2节电流和电路 课件 (共30张PPT)

(共30张PPT)
人教版物理九年级全一册
第十五章
电流和电路
第2节
电流和电路
是什么原因才有了灯光璀璨的夜景呢？
注意：不能把电池的两端用导线直接连在一起！

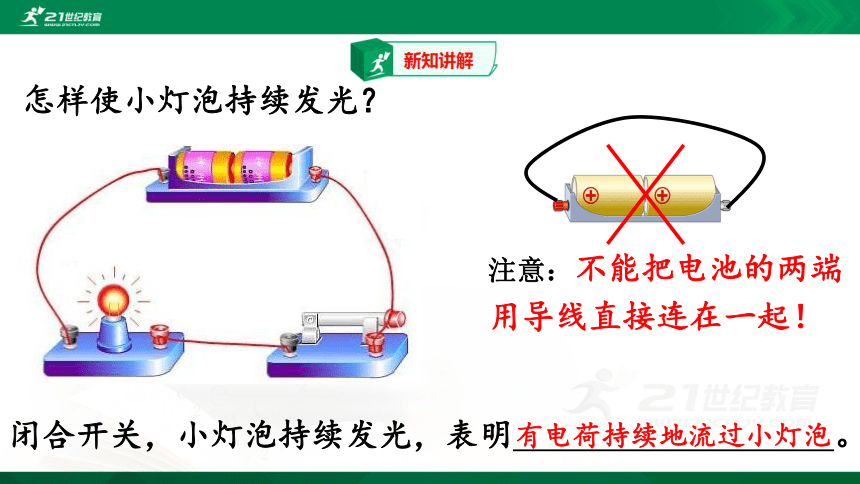

怎样使小灯泡持续发光？
闭合开关，小灯泡持续发光，表明
。
有电荷持续地流过小灯泡

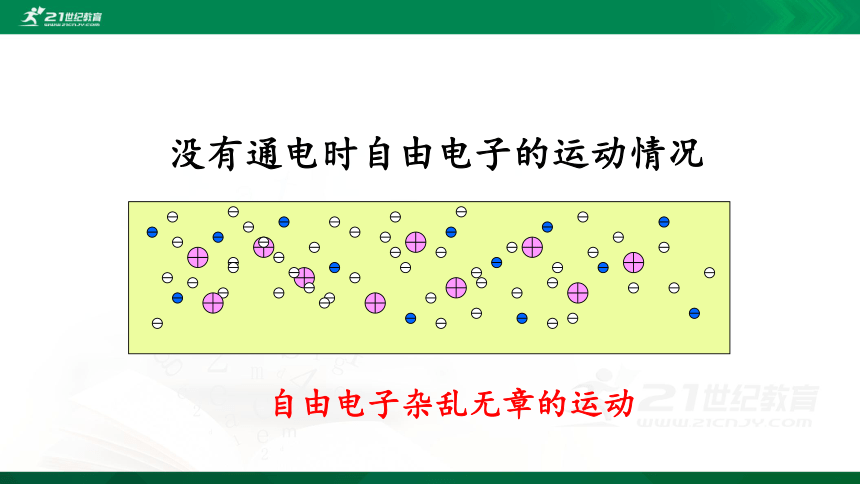

没有通电时自由电子的运动情况
自由电子杂乱无章的运动
5

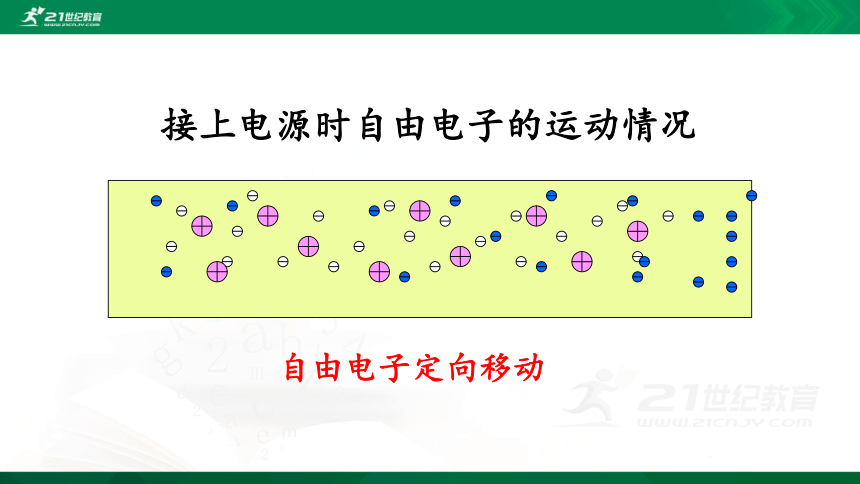

接上电源时自由电子的运动情况
自由电子定向移动
电荷的定向移动形成电流。
－
－
－
－
－
－
－
－
－
－
－
A
B
电流方向

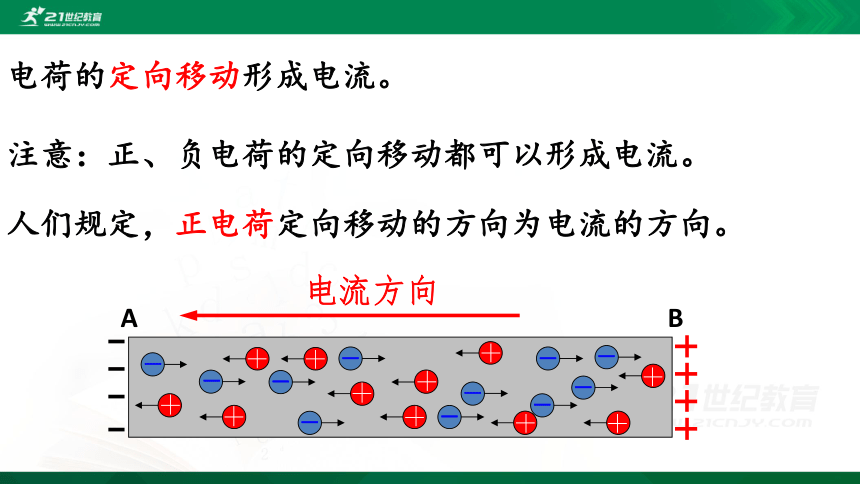

注意：正、负电荷的定向移动都可以形成电流。
人们规定，正电荷定向移动的方向为电流的方向。

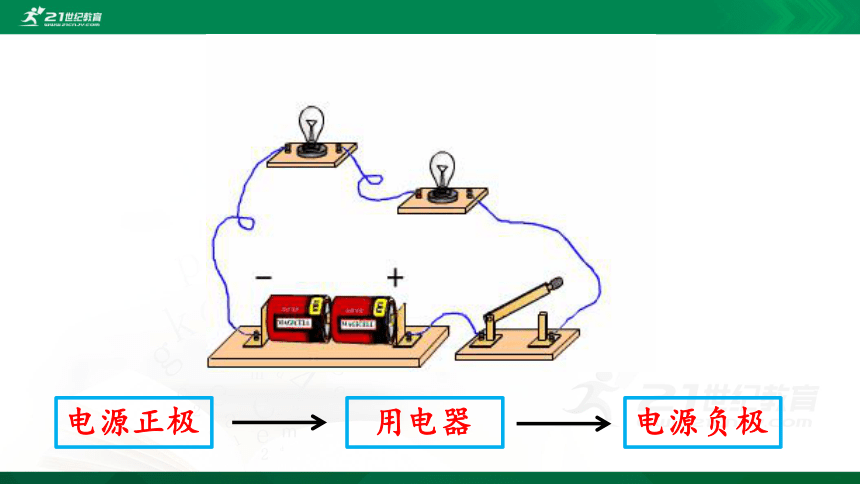

电源正极
用电器
电源负极
开关闭合后
二极管发光

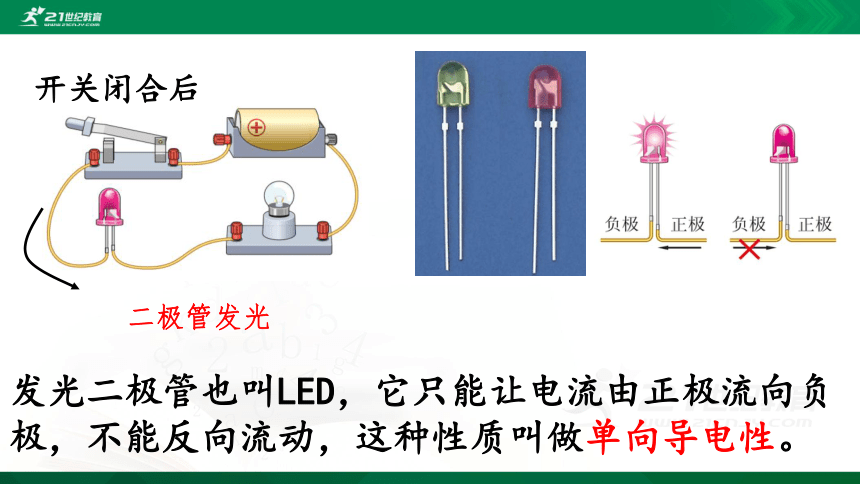

发光二极管也叫LED，它只能让电流由正极流向负极，不能反向流动，这种性质叫做单向导电性。
干电池
氧化银电池
蓄电池
太阳能电池
锂电池
燃料电池
发电机

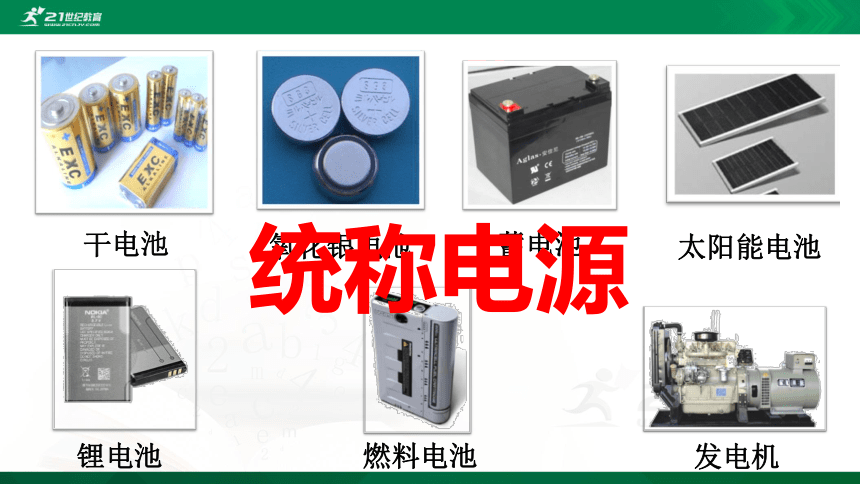

统称电源
电源
用电器
开关
导线

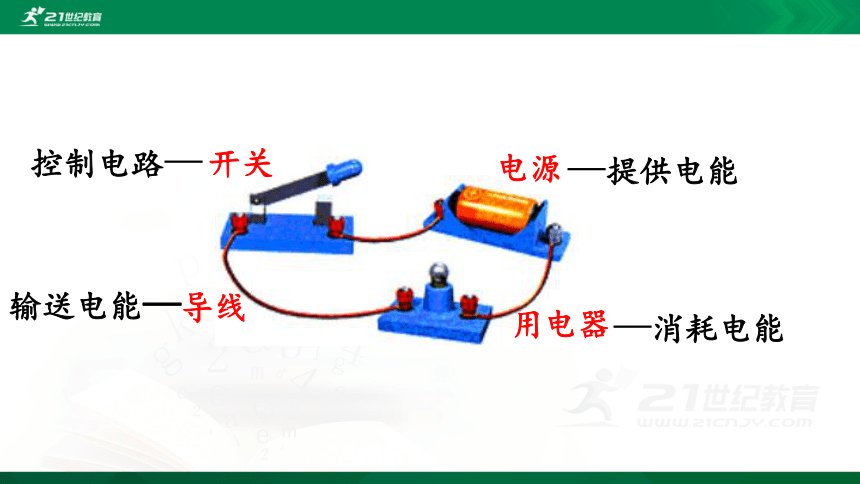

—提供电能
—消耗电能
控制电路—
输送电能—

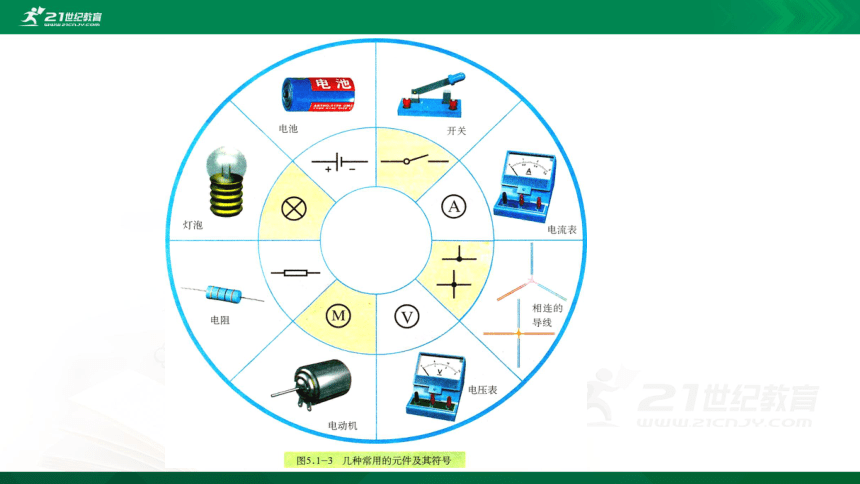

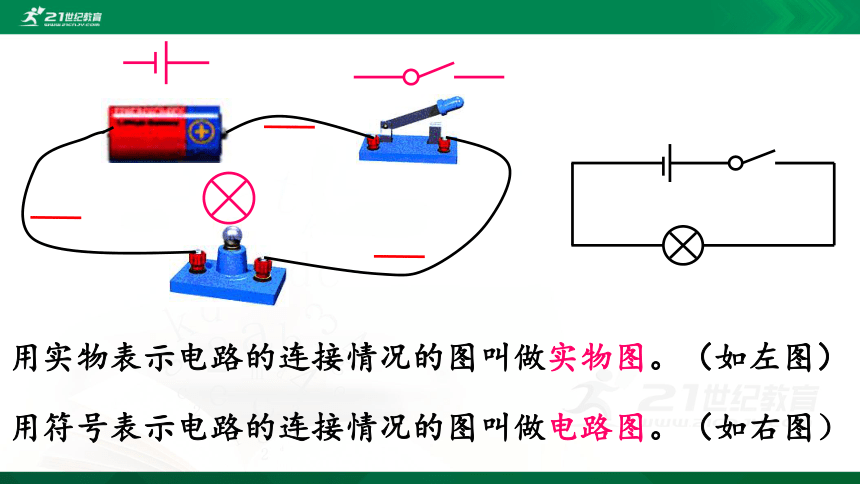

用实物表示电路的连接情况的图叫做实物图。（如左图）
用符号表示电路的连接情况的图叫做电路图。（如右图）
请你当回小老师，这样画好吗？请点评。
元件安排不均匀。
甲
丙
丁
乙
不用尺，导线弯曲。
元件画在拐角处。
不按元件分布顺序。
画电路图的注意事项：
1、元件位置安排要适当，分布要均匀。
2、最好按元件顺序画。
3、元件不能画在拐角处。
4、要用尺。
5、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
6、一般先画电源，按照电流的流向依次画完。
处处接通，用电器能够工作的电路叫做通路。
电路中某处被切断，电路中没有电流的情况叫做断路。
直接用导线将电源正、负极连接起来的情况叫做短路。
电源被短路时电路中会有很大的电流，可能把电源烧坏，甚至引起火灾，这是不允许的。
演示：发光的小灯泡还会亮吗？
实验现象表明，小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
用电器被短接，有条件地允许！
课本第40页动手动脑学物理第1、2、3、4、5题。
1.下列说法正确的是（　
）
A.负电荷定向移动不能形成电流
　　
B.电路中只要有电源，就一定有电流
C.只有正电荷定向移动才能形成电流
D.在电源外部，电流的方向是从电源正极经用电器流向负极
3.如图所示，能够正确表示电路连接的是图（　）
D
A
3.如图所示的电路中，灯泡能发光的电路是（　）
4.如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（
）
C
C
5.
(2019，济宁7)小明利用一红一绿两个发光二极管制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图中各选项中,符合该装置内部结构的可能是（　）
6.我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　
　
。用移动电源（俗称充电宝）给手机充电时，手机相于电路中的　　
。
D
单向导电性
用电器
7.如图所示的是公交车上的下车按钮，乘客到站后按动该按钮，公交车内的电铃就会发出“滴”
的一声响，提示司机有乘客下车。该按钮
相当于电路中的　
。制作按钮的塑
料属于　　
（选填“导体”或“绝缘体”）。
8.（2019，宜昌25）客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）。不亮的那一盏灯　
　（选填：断路、被短接）了。
开关
绝缘体
断路
这节课你有哪些收获？
1、电荷的定向移动形成电流。正电荷定向移动的方向规定为电流的方向。
2、在电源的外部，电流的方向是从电源正极经过用电器流向负极。
3、用导线把电源、用电器、开关连接起来组成的电流路径叫做电路。
4、①用符号表示电路连接的图叫做电路图。②用实物表示电路连接的图叫做实物图。
5、电路的三状态：
①通路：用电器能够工作的电路。
②断路：电路中某处被切断，电路中没有电流。
③短路：用导线把电源的两极连接起来。
完成练习册上第2节电流和电路的练习题。
