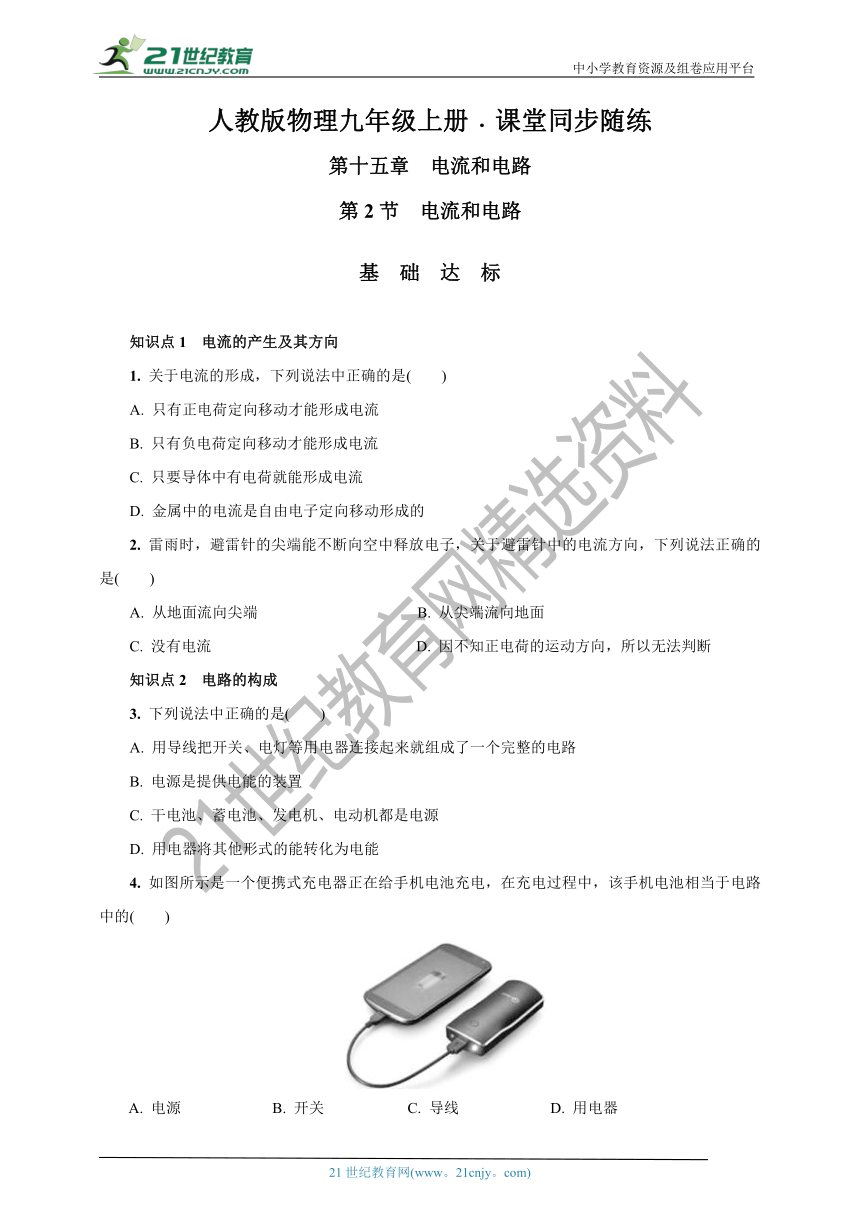

人教版物理九年级上册﹒课堂同步随练
第十五章 电流和电路
第2节 电流和电路
基 础 达 标
知识点1 电流的产生及其方向
1. 关于电流的形成,下列说法中正确的是( )
A. 只有正电荷定向移动才能形成电流
B. 只有负电荷定向移动才能形成电流
C. 只要导体中有电荷就能形成电流
D. 金属中的电流是自由电子定向移动形成的
2. 雷雨时,避雷针的尖端能不断向空中释放电子,关于避雷针中的电流方向,下列说法正确的是( )
A. 从地面流向尖端 B. 从尖端流向地面
C. 没有电流 D. 因不知正电荷的运动方向,所以无法判断
知识点2 电路的构成
3. 下列说法中正确的是( )
A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B. 电源是提供电能的装置
C. 干电池、蓄电池、发电机、电动机都是电源
D. 用电器将其他形式的能转化为电能
4. 如图所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的( )
A. 电源 B. 开关 C. 导线 D. 用电器
知识点3 通路、断路和短路

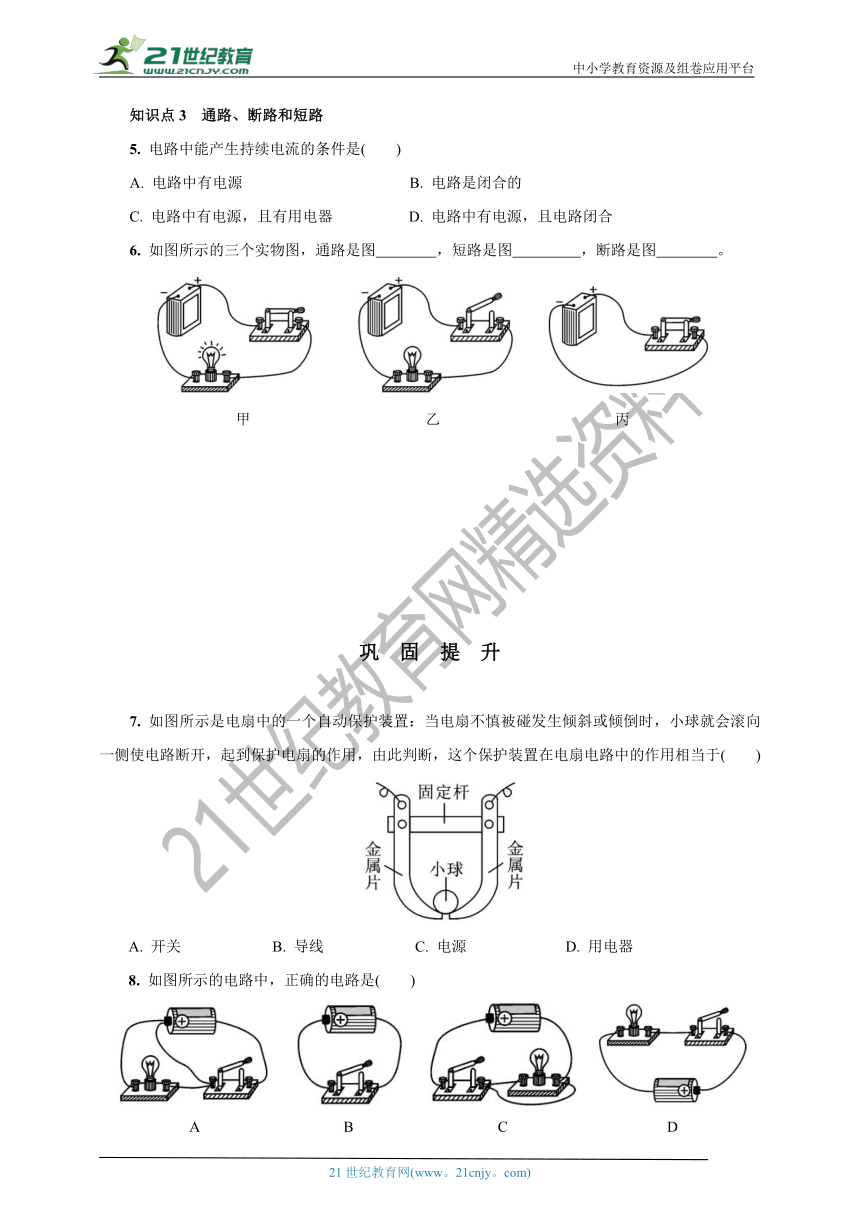

5. 电路中能产生持续电流的条件是( )
A. 电路中有电源 B. 电路是闭合的
C. 电路中有电源,且有用电器 D. 电路中有电源,且电路闭合
6. 如图所示的三个实物图,通路是图 ,短路是图 ,断路是图 。
甲 乙 丙
巩 固 提 升
7. 如图所示是电扇中的一个自动保护装置:当电扇不慎被碰发生倾斜或倾倒时,小球就会滚向一侧使电路断开,起到保护电扇的作用,由此判断,这个保护装置在电扇电路中的作用相当于( )
A. 开关 B. 导线 C. 电源 D. 用电器
8. 如图所示的电路中,正确的电路是( )
A B C D

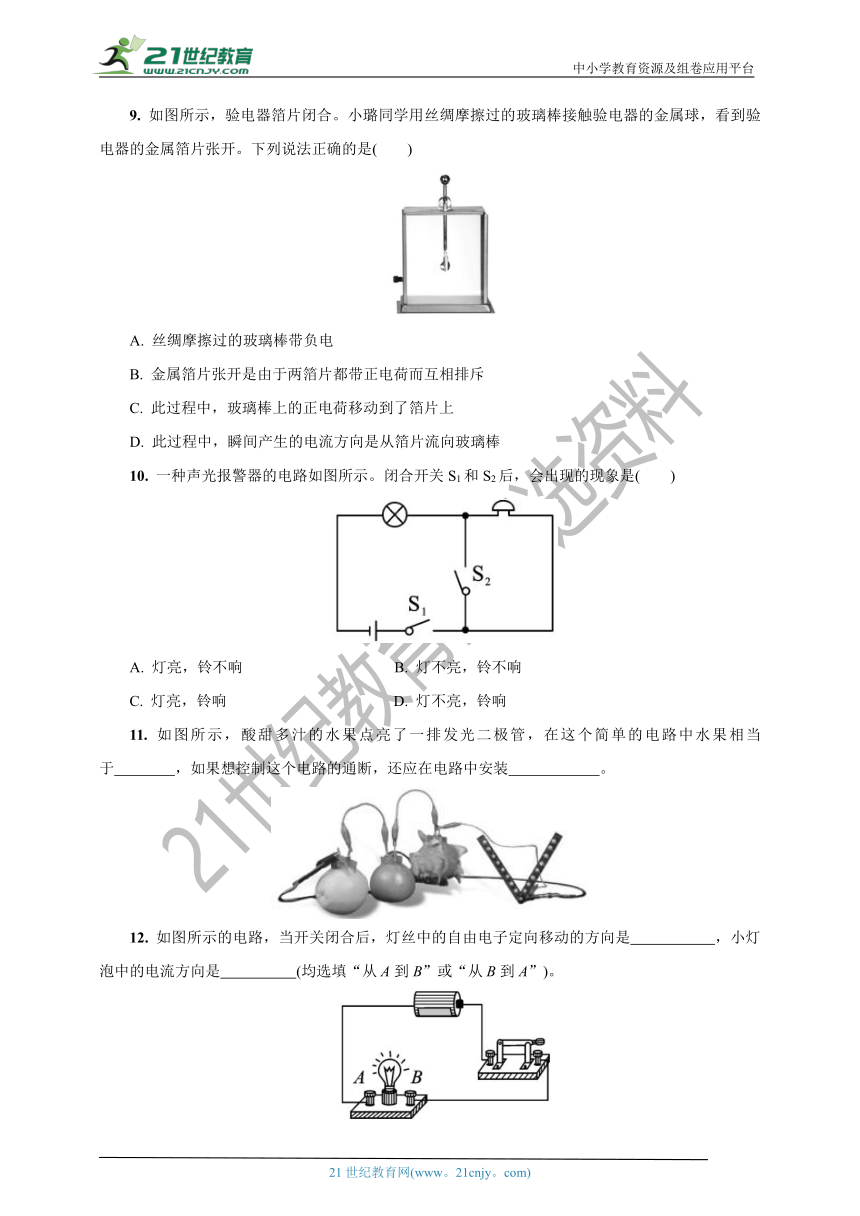

9. 如图所示,验电器箔片闭合。小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔片张开。下列说法正确的是( )
A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片都带正电荷而互相排斥
C. 此过程中,玻璃棒上的正电荷移动到了箔片上
D. 此过程中,瞬间产生的电流方向是从箔片流向玻璃棒
10. 一种声光报警器的电路如图所示。闭合开关S1和S2后,会出现的现象是( )
A. 灯亮,铃不响 B. 灯不亮,铃不响
C. 灯亮,铃响 D. 灯不亮,铃响
11. 如图所示,酸甜多汁的水果点亮了一排发光二极管,在这个简单的电路中水果相当于 ,如果想控制这个电路的通断,还应在电路中安装 。
12. 如图所示的电路,当开关闭合后,灯丝中的自由电子定向移动的方向是 ,小灯泡中的电流方向是 (均选填“从A到B”或“从B到A”)。
13. 如图所示,当开关S1、S2断开时,电路是 ;当S1闭合、S2断开时,电路是 ;当S1、S2都闭合时,电路是 。(均选填“通路”“开路”或“短路”)
14. 如图所示,是发光二极管的示意图。当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光;如果电流从较短接线脚流入,电流处于 (选填“短路”或“开路”)状态,这说明发光二极管具有 导电性。
15. 把两个小灯泡串联起来,接在如图所示的电路中。闭合开关,两个小灯泡都发光。若把一根导线接在小灯泡L2的两端,你所看到小灯泡的变化情况是:
(1) ; (2) 。
16. 为避免点燃烟花造成人员伤害,小明设计了一种烟花定时自动点火装置,其原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。为完善设计方案,还需要在 (选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作,点放烟花前,定时器在电路中应处于 状态,目的是 。
17. 根据图甲所示是把电池和玩具电风扇连接起来的电路图,请在图乙中用笔画线表示导线连接相应的电路。
参 考 答 案
1. D 2. B 3. B 4. D 5. D
6. 甲 丙 乙
7. A 8. D 9. B 10. A
11. 电源 开关
12. 从A到B 从B到A
13. 开路 通路 短路
14. 开路 单向
15. L2熄灭 L1变亮
16. A 通路 进行倒计时,避免点燃烟花造成人员伤害
17. 如图所示。
