17.2欧姆定律 课件（21张PPT）+素材

(共21张PPT)
2020年秋人教版物理九年级上册精品课件
第十七章
欧姆定律
第2节
欧姆定律
电阻
R
5Ω
电压
U/V
1.0
1.5
2.0
2.5
电流
I/A
0.2
0.3
0.4
0.5
电压U
2
V
电阻R/Ω
2
4
5
8
电流I/A
1
0.5
0.4
0.25
当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
温故知新
学习目标
能运用欧姆定律进行简单的计算，解决一些简单的问题。
02
通过实验探究电流跟电压和电阻的关系，分析归纳出欧姆定律；理解欧姆定律的内容。
01
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1.欧姆定律的内容：
2.欧姆定律的数学表达式：
电压
电阻
电流
I
=
U
R
欧姆（1787-1854）
德国物理学家
欧姆定律

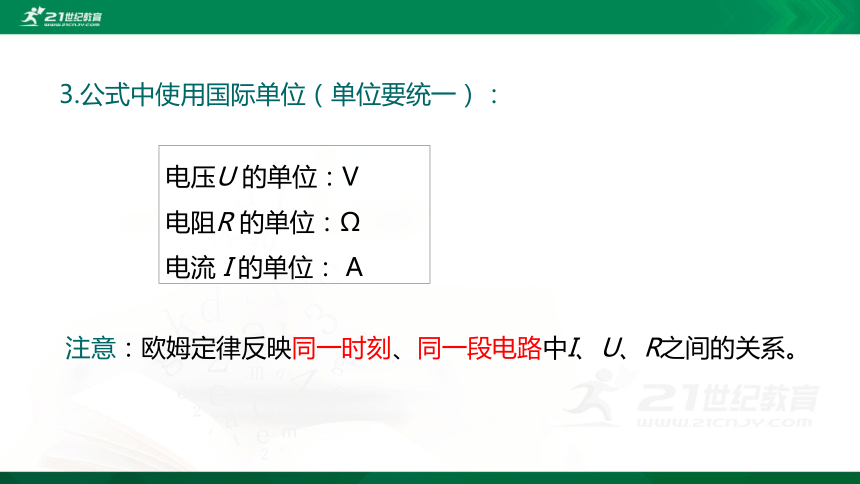

3.公式中使用国际单位（单位要统一）：
电压U
的单位：V
电阻R
的单位：Ω
电流
I
的单位：
A
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
欧姆定律变形公式
1.已知电压、电阻，求电流：
2.已知电流、电阻，求电压：
3.已知电压、电流，求电阻：
注意：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
用公式进行计算的一般步骤：
1.读题、审题（注意已知量的内容）；
2.根据题意画出电路图；
3.在图上标明已知量的符号、数值和未知量的符号；
4.选用物理公式进行计算（书写格式要完整，规范）。
欧姆定律的应用
例1
一辆汽车的车灯，灯丝电阻为30
Ω，接在12
V的电源两端，求通过这盏电灯的电流。
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解I。
解题步骤
已知U=12V，R=30Ω，求I。
例题
公式
的应用
I
=
U
R
U=12V
R=30Ω
I
例2
在如图所示的电路中，调节滑动变阻器
R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6
A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
UL=ILRL
=0.6
A×20
Ω
=12
V
RL=20
Ω
I=0.6
A
解：IL=I=0.6
A
A
R'
L
根据变形公式U=IR
得
变式公式U=
I
R
的应用
例3
某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18
A，再用电压表测得灯泡两端的电压是220
V，试计算灯丝正常发光时的电阻值。
解：
R=　　=　　
　≈
1222
Ω
U
I
220
V
0.18
A
变形公式
　　　
的应用。
R
=
U
I
例4
加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20
V
R=？
I2=？
I1=0.5
A
R
U1=5
V
解：
I2=　　=　　　=
2
A
U2
R
20
V
10
Ω
R=　　=　　
　=
10
Ω
U
I
5
V
0.5
A
欧姆定律的综合应用
1.
甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)
A．1∶1
　B．2∶1　
C．4∶3　
D．3∶1
　　据题意
U甲∶U乙=
2∶1
；R甲∶R乙=
2∶3
　　根据
　　解得：
I甲∶I乙=
3∶1
注意：甲和乙电压与电阻的对应关系不要出现错误。
D
I
=
U
R
练一练
2．如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时（　　）
A．灯泡L变暗，电压表示数不变，电流表变小
B．灯泡L变亮，电压表示数变大，电流表变小
C．灯泡L亮暗不变，电压表示数不变，电流表变小
D．灯泡L亮暗不变，电压表示数变大，电流表不变
【分析电路】灯与变阻器并联，电压表测电源电压，电流表测干路电流。
【滑片移动引起的变化】当滑片P向右移动时，变阻器连入电路的电阻变大，根据并联电路互不影响，通过灯的电流不变，灯亮度不变；
由并联电阻的规律，并联的总电阻变大，由欧姆定律，电流表示数变小。
V
S
A
L
P
C
课堂小结
欧姆定律
欧姆定律
欧姆定律的简单计算
公式变形
内容
表达式
公式含义
1.关于欧姆定律，下列说法正确的是(　　)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越高,这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
D.导体的电阻与电压成正比,与电流成反比
C
随堂训练
2.如图所示为A、B
两个导体的I-U
图线,由图线可知(　　)
A.RA>RB
B.RAC.RA=RB
D.无法确定
B
O
I
U
A
B
3.在“探究电阻上的电流跟两端电压的关系”实验中,定值电阻R=5Ω,电源电压保持不变。
（1）小明根据电路图连接了如图甲所示的实验电路,检查时发现有一根导线连接有误。请在这根导线上打“×”,并用笔画线代替导线,画出正确的连线(导线不得交叉)。
×
（2）电路改正后,开始进行实验,小明根据测出的数据,画出了电阻的U-I关系图像,如图乙所示,由图像可以得出结论:_____________________
__________________________________________;
为了使结论更具有普遍性,小明还应该______________________________
_____________
。
电阻一定时,通过电
阻的电流与两端的电压成正比
更换阻值不同的电阻继续实验
(合理即可)
