2020年秋人教版物理九年级上册精品课件
第十七章
欧姆定律
第4节
欧姆定律在串、并联电路中的应用

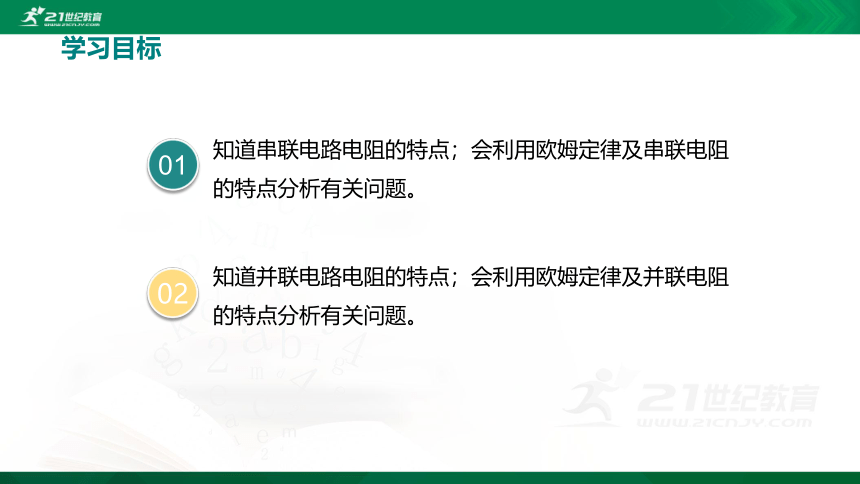

学习目标
知道并联电路电阻的特点；会利用欧姆定律及并联电阻的特点分析有关问题。
02
知道串联电路电阻的特点；会利用欧姆定律及串联电阻的特点分析有关问题。
01

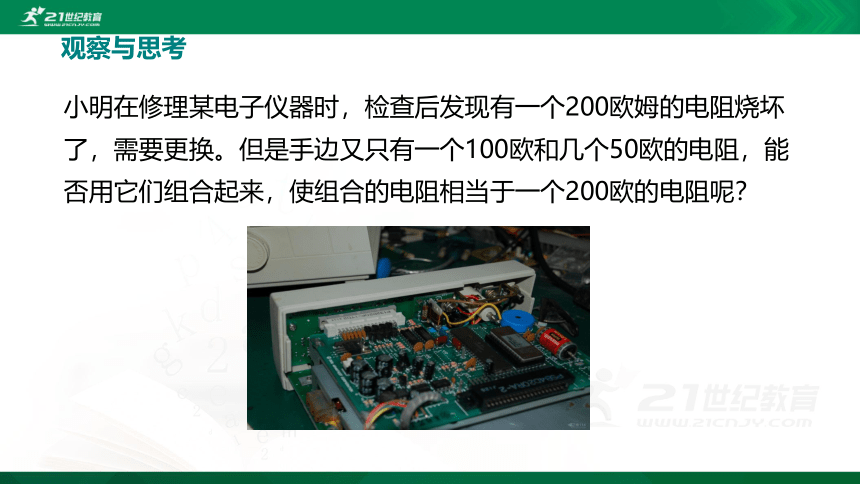

小明在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？
观察与思考

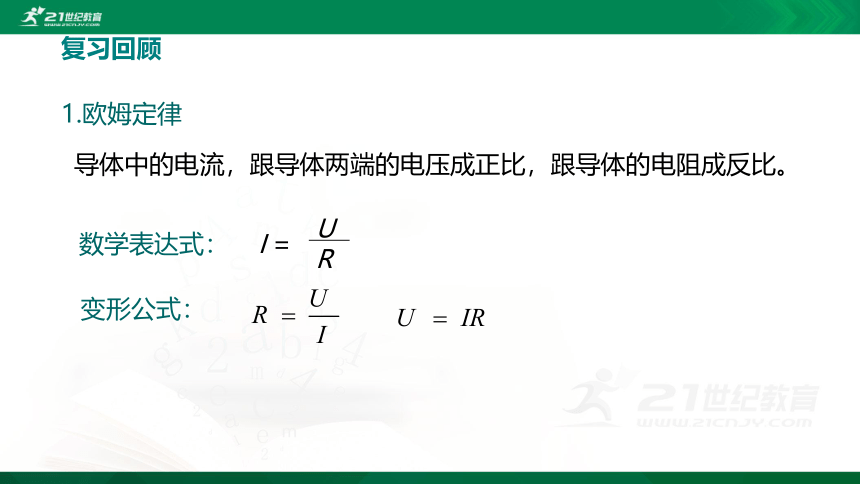

1.欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：
I
=
U
R
变形公式：
复习回顾

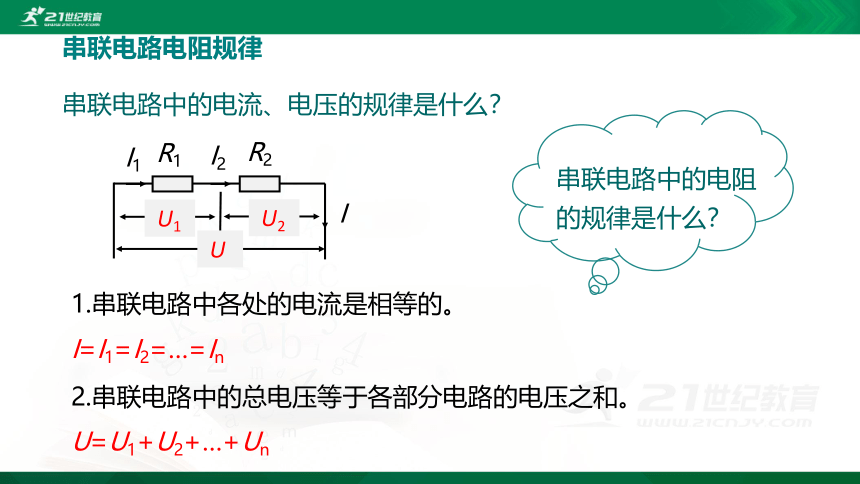

串联电路中的电流、电压的规律是什么？
1.串联电路中各处的电流是相等的。
I=I1=I2=…=In
串联电路电阻规律
2.串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un
R1
I
R2
I1
I2
U
U1
U2
串联电路中的电阻的规律是什么？

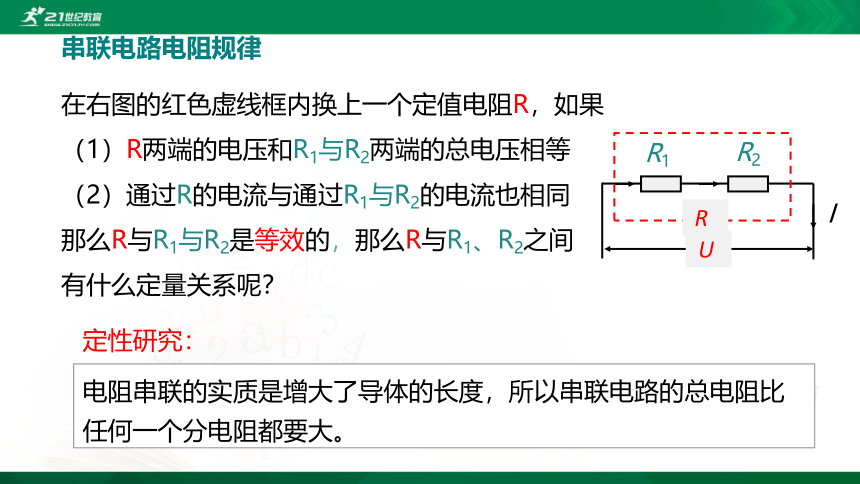

在右图的红色虚线框内换上一个定值电阻R，如果
（1）R两端的电压和R1与R2两端的总电压相等
（2）通过R的电流与通过R1与R2的电流也相同
那么R与R1与R2是等效的，那么R与R1、R2之间
有什么定量关系呢？
电阻串联的实质是增大了导体的长度，所以串联电路的总电阻比任何一个分电阻都要大。
定性研究：
串联电路电阻规律
R1
I
R2
U
R

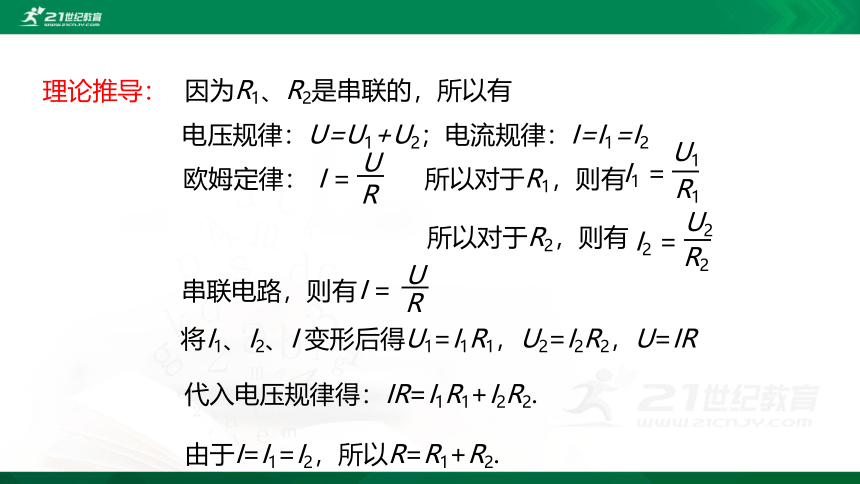

理论推导：
代入电压规律得：IR=I1R1+I2R2.
由于I=I1=I2，所以R=R1+R2.
因为R1、R2是串联的，所以有
电压规律：U=U1+U2；电流规律：I=I1=I2
欧姆定律：
I
=
U
R
—
所以对于R1，则有
I1
=
U1
R1
—
所以对于R2，则有
I2
=
U2
R2
—
串联电路，则有
将I1、I2、I
变形后得U1=I1R1，U2=I2R2，U=IR
I
=
U
R
—
例

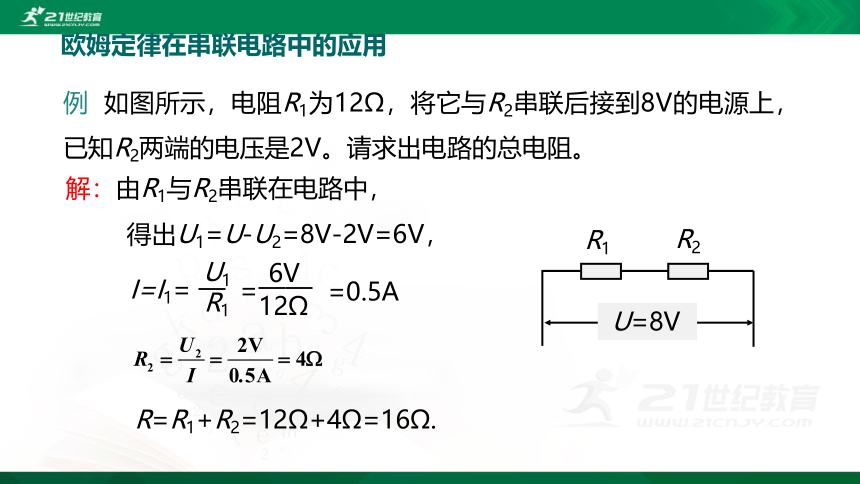

如图所示，电阻R1为12Ω，将它与R2串联后接到8V的电源上，已知R2两端的电压是2V。请求出电路的总电阻。
解：由R1与R2串联在电路中，
得出U1=U-U2=8V-2V=6V，
I=I1=
U1
R1
—
=
6V
12Ω
——
=0.5A
R=R1+R2=12Ω+4Ω=16Ω.
欧姆定律在串联电路中的应用
R1
R2
U=8V

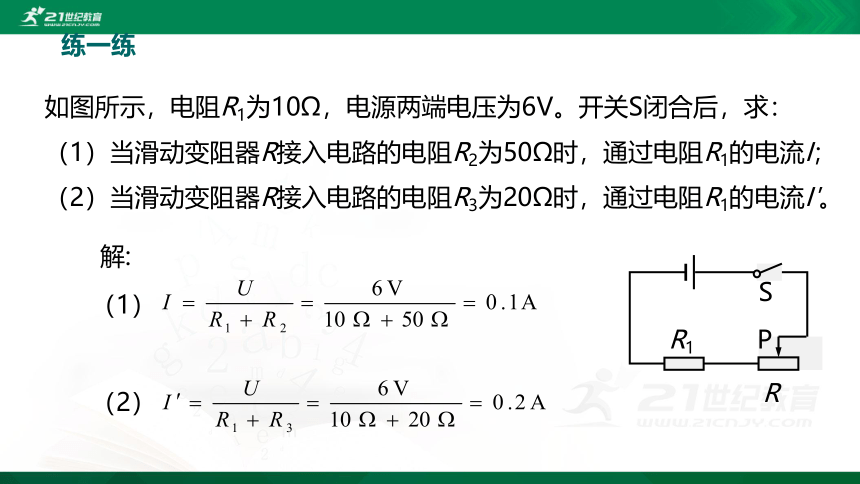

如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；
（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I'。
练一练
解:
（2）
（1）
R1
R
S
P
当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。
串联电路中的电流、电压、电阻的规律
I=I1=I2=…=In
U=U1+U2+…+Un
R=R1+R2
小结
并联电路中的电流、电压的规律是什么？
并联电路电阻规律
并联电路中的电阻的规律是什么？
1.并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
2.并联电路中各支路两端电压相等。U=U1=U2=…=Un
R1
I
R2
I1
I2
U
在右图的红色虚线框内换上一个定值电阻R，如果
（1）R两端的电压和R1与R2两端的电压相等
（2）通过R的电流与通过R1与R2的总电流也相同
那么R与R1与R2是等效的，那么R与R1、R2之间有
什么定量关系呢？
电阻并联的实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都要小.
定性研究：
并联电路电阻规律
R1
I
R2
U
R
理论推导：
由于电压相等，故
因为R1、R2是并联的，所以有
电压规律：U=U1=U2；电流规律：I=I1+I2
所以对于R1，则有
I1=
U1
R1
—
所以对于R2，则有
I2=
U2
R2
—
并联电路，则有
例
如图所示，R2=30
Ω，电流表的示数为0.6
A，电压表的示数为12
V。求（1）R1的阻值；（2）并联电路总电流I
；（3）并联电路总电阻R。
解：（1）
　　（2）
　I=I1+I2=0.6
A+0.4
A=1
A
　　（3）
R2
R1
A
V
R1
=　
=　
　　=
20
Ω
U
I1
12
V
0.6
A
I2
=　　=　　　=
0.4
A
U
R2
12
V
30
Ω
R=　
=　　　
=
12
Ω
U
I
12
V
1
A
欧姆定律在串联电路中的应用
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
并联电路中的电流、电压、电阻的规律
U=U1=U2=…=Un
I=I1+I2+…+In
小结
　　求解电路计算题的步骤
（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
（3）每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
R1一定
　　变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
分析：
＿＿＿＿；
示数变大
V2
V1
A
示数变小
＿＿＿＿；
＿＿＿＿。
R2
↑→
R
↑→I
↓=
I1
↓
=
I2
U1
↓
U2
↑
U不变
A
R1
R2
S
P
V2
V1
示数变小
动态电路分析
课堂小结
串并联电路中欧姆定律的应用
电流特点
电压特点
电阻特点
欧姆定律在串联电路中的应用
公式应用
欧姆定律在并联电路中的应用
1.
如图所示，已知I=4.5
A，I2=0.9
A，电源电压为36
V，那么灯L1的电阻R1多大？
解：∵
灯L1和灯L2并联
　　∴
I
=
I1
+
I2
　　　
I1
=
I
-
I2
=
4.5
A
-0.9
A
=
3.6
A
　　
而
U1
=
U2
=U=
36
V
L2
I2
I
36
V
L1
I1
∴R1=　
=　　
=
10
Ω
U1
I1
36
V
3.6
A
随堂训练
2.如图所示，是某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图像，则A的电阻值为_____Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为_____A。
