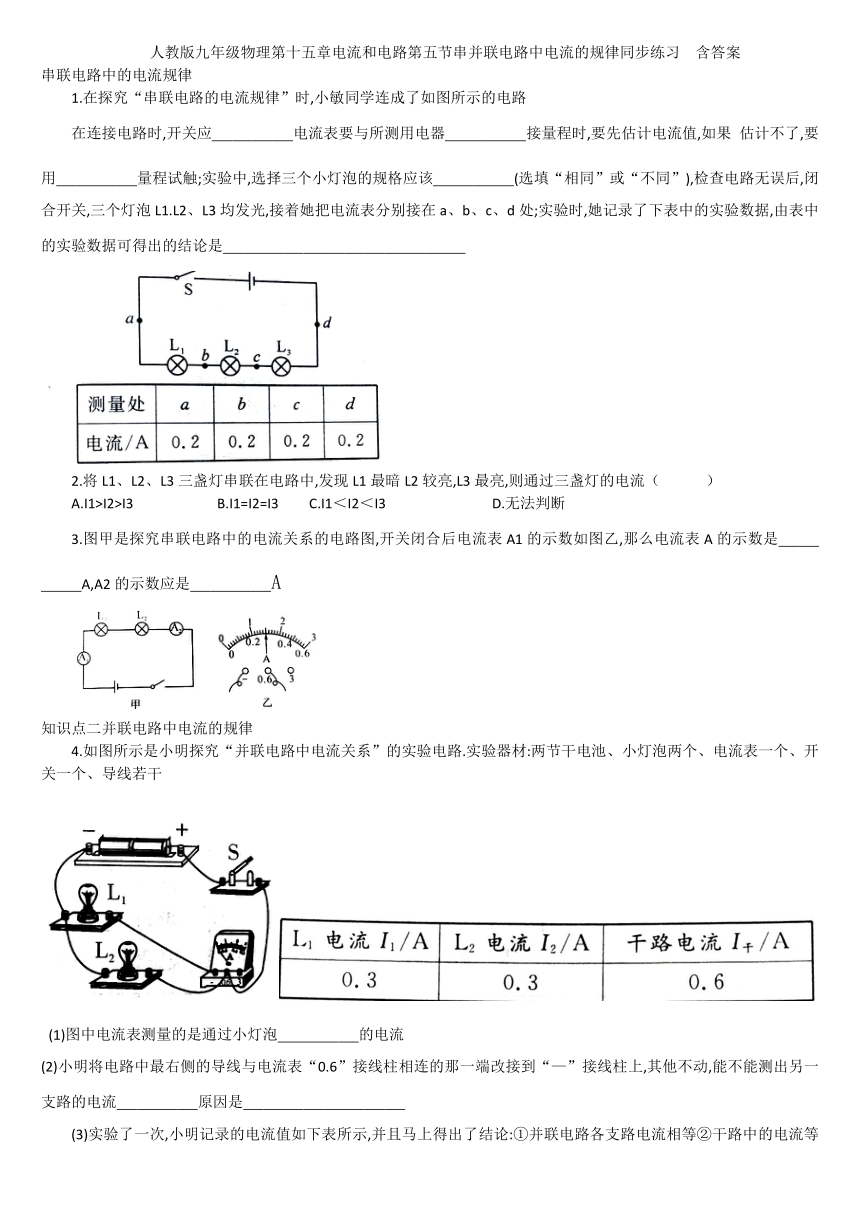

人教版九年级物理第十五章电流和电路第五节串并联电路中电流的规律同步练习 含答案

人教版九年级物理第十五章电流和电路第五节串并联电路中电流的规律同步练习
含答案
串联电路中的电流规律
1.在探究“串联电路的电流规律”时,小敏同学连成了如图所示的电路
在连接电路时,开关应＿＿＿＿电流表要与所测用电器＿＿＿＿接量程时,要先估计电流值,如果
估计不了,要用＿＿＿＿量程试触;实验中,选择三个小灯泡的规格应该＿＿＿＿(选填“相同”或“不同”),检查电路无误后,闭合开关,三个灯泡L1.L2、L3均发光,接着她把电流表分别接在a、b、c、d处;实验时,她记录了下表中的实验数据,由表中的实验数据可得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿
2.将L1、L2、L3三盏灯串联在电路中,发现L1最暗L2较亮,L3最亮,则通过三盏灯的电流（
）
A.I1>I2>I3
B.I1=I2=I3
C.I1＜I2＜I3
D.无法判断
3.图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表A1的示数如图乙,那么电流表A的示数是＿＿＿＿A,A2的示数应是＿＿＿＿A
知识点二并联电路中电流的规律
4.如图所示是小明探究“并联电路中电流关系”的实验电路.实验器材:两节干电池、小灯泡两个、电流表一个、开关一个、导线若干
(1)图中电流表测量的是通过小灯泡＿＿＿＿的电流
(2)小明将电路中最右侧的导线与电流表“0.6”接线柱相连的那一端改接到“—”接线柱上,其他不动,能不能测出另一支路的电流＿＿＿＿原因是＿＿＿＿＿＿＿＿
(3)实验了一次,小明记录的电流值如下表所示,并且马上得出了结论:①并联电路各支路电流相等②干路中的电流等于各支路中的电流之和.请你对上述结论进行评估,写出两点评估建议①＿＿＿＿＿＿＿＿
②＿＿＿＿＿＿＿＿
5.在图中,闭合开关后,通过A1、A2、A3三个电流表的电流分别为I1、I2、I3,则它们之间的关系为（
）
A.I1>I2>I3
B.I1=I2>I3
C.I3=I1+I2
D.I2=I1+I3
6.如图所示,开关S闭合后,发现A1、A2两只电流表的指针恰好偏转到同一位置,若电流表A2的示数为0.2A,则电流表A1示数是＿＿＿＿A,通过L1的电流是＿＿＿＿
7.有一种节日彩灯上串联着30只小灯泡,如果电源插头处的电流为300mA,那么,通过每只小灯泡的电流是＿＿＿＿A;如图所示是一种LED手电筒,由6个LED灯并联组成.若通过每只LED灯的电流为15mA,则这种LED手电筒正常工作时的总电流为＿＿＿＿mA
8.如图所示的电路中,闭合开关S、S2,电流表、灯泡1L2均能正常工作.则下列说法正确的是(
)
A.开关S1闭合、S2断开,电源外部电流流向为a→
B.开关S1、S2都闭合,灯泡L1和L2并联
C.开关S1、S2都闭合,通过灯泡L1的电流一定大于通过灯泡L2的电流
D.闭合S1、S2中任意一个开关,都会有灯泡发光
9.(多选)如图所示,已知电流表A的示数为1.5A电流表A1的示数为0.8A,电流表A2的示数为1.2A,有关通过L的电流的大小说法正确的是(
)
A.通过L1的电流的大小为0.3A
B.通过L1的电流的大小为0.7A
C.通过L2的电流的大小为0.5A
D.通过L。的电流的大小为0.5A
10.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为(
)
A.1.5A
0.3A
B.1.2A
C.0.3A
0.3A
D.1.2A
0.3A
11.如图所示,闭合开关后,已知电流表A3的示数为0.5A,电流表A2的示数为0.7A,通过灯L1的电流为0.5A.那么,通过灯L2的电流是＿＿＿＿A电流表A1的示数是＿＿＿＿A
答案
断开
串联
大
不同
串联电路中电流处处想等
B
0.3
0.3
L1
不能
电流表的正负接线柱接反了
选用两个规格不同的小灯泡
只测量一次就得出结论，结论不惧普遍性
C
1
0.8
0.3
90
B
BC
D
0.2
1.2
