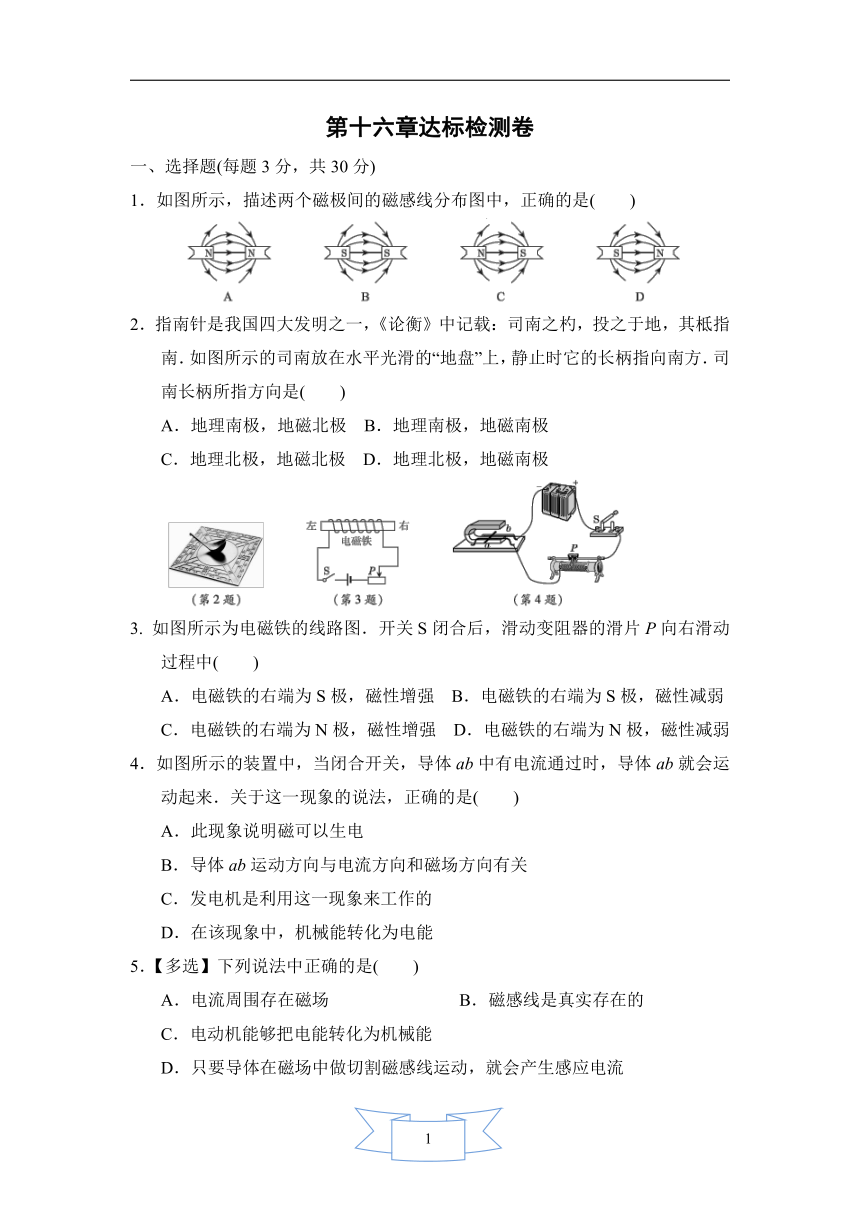

第十六章达标检测卷
一、选择题(每题3分，共30分)
1．如图所示，描述两个磁极间的磁感线分布图中，正确的是(　　)
2．指南针是我国四大发明之一，《论衡》中记载：司南之杓，投之于地，其柢指南．如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方．司南长柄所指方向是(　　)
A．地理南极，地磁北极 B．地理南极，地磁南极
C．地理北极，地磁北极 D．地理北极，地磁南极
3. 如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中(　　)
A．电磁铁的右端为S极，磁性增强 B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强 D．电磁铁的右端为N极，磁性减弱
4．如图所示的装置中，当闭合开关，导体ab中有电流通过时，导体ab就会运动起来．关于这一现象的说法，正确的是(　　)
A．此现象说明磁可以生电
B．导体ab运动方向与电流方向和磁场方向有关
C．发电机是利用这一现象来工作的
D．在该现象中，机械能转化为电能
5．【多选】下列说法中正确的是(　　)
A．电流周围存在磁场 B．磁感线是真实存在的
C．电动机能够把电能转化为机械能
D．只要导体在磁场中做切割磁感线运动，就会产生感应电流

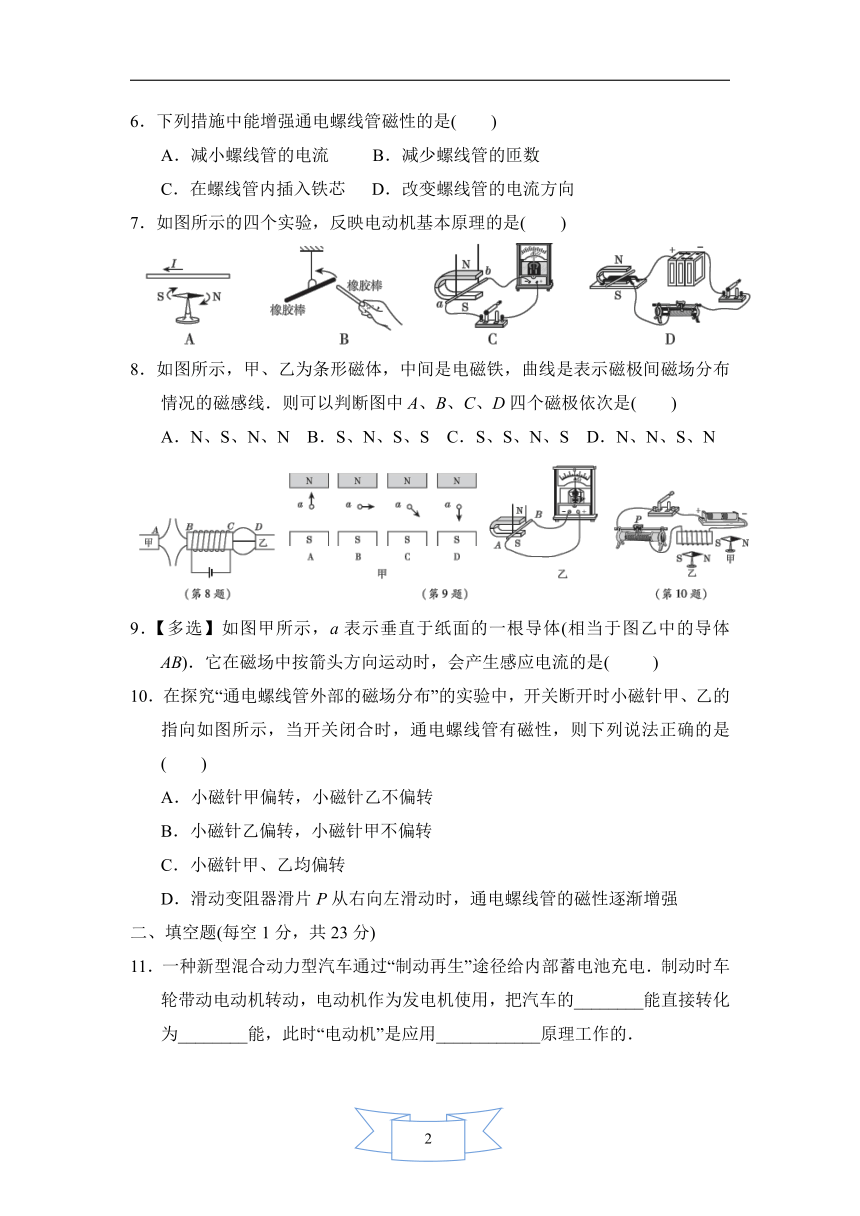

6．下列措施中能增强通电螺线管磁性的是(　　)
A．减小螺线管的电流 B．减少螺线管的匝数
C．在螺线管内插入铁芯 D．改变螺线管的电流方向
7．如图所示的四个实验，反映电动机基本原理的是(　　)
8．如图所示，甲、乙为条形磁体，中间是电磁铁，曲线是表示磁极间磁场分布情况的磁感线．则可以判断图中A、B、C、D四个磁极依次是(　　)
A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N
9．【多选】如图甲所示，a表示垂直于纸面的一根导体(相当于图乙中的导体AB)．它在磁场中按箭头方向运动时，会产生感应电流的是(　　 )
10．在探究“通电螺线管外部的磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是(　　)
A．小磁针甲偏转，小磁针乙不偏转
B．小磁针乙偏转，小磁针甲不偏转
C．小磁针甲、乙均偏转
D．滑动变阻器滑片P从右向左滑动时，通电螺线管的磁性逐渐增强
二、填空题(每空1分，共23分)
11．一种新型混合动力型汽车通过“制动再生”途径给内部蓄电池充电．制动时车轮带动电动机转动，电动机作为发电机使用，把汽车的________能直接转化为________能，此时“电动机”是应用____________原理工作的．

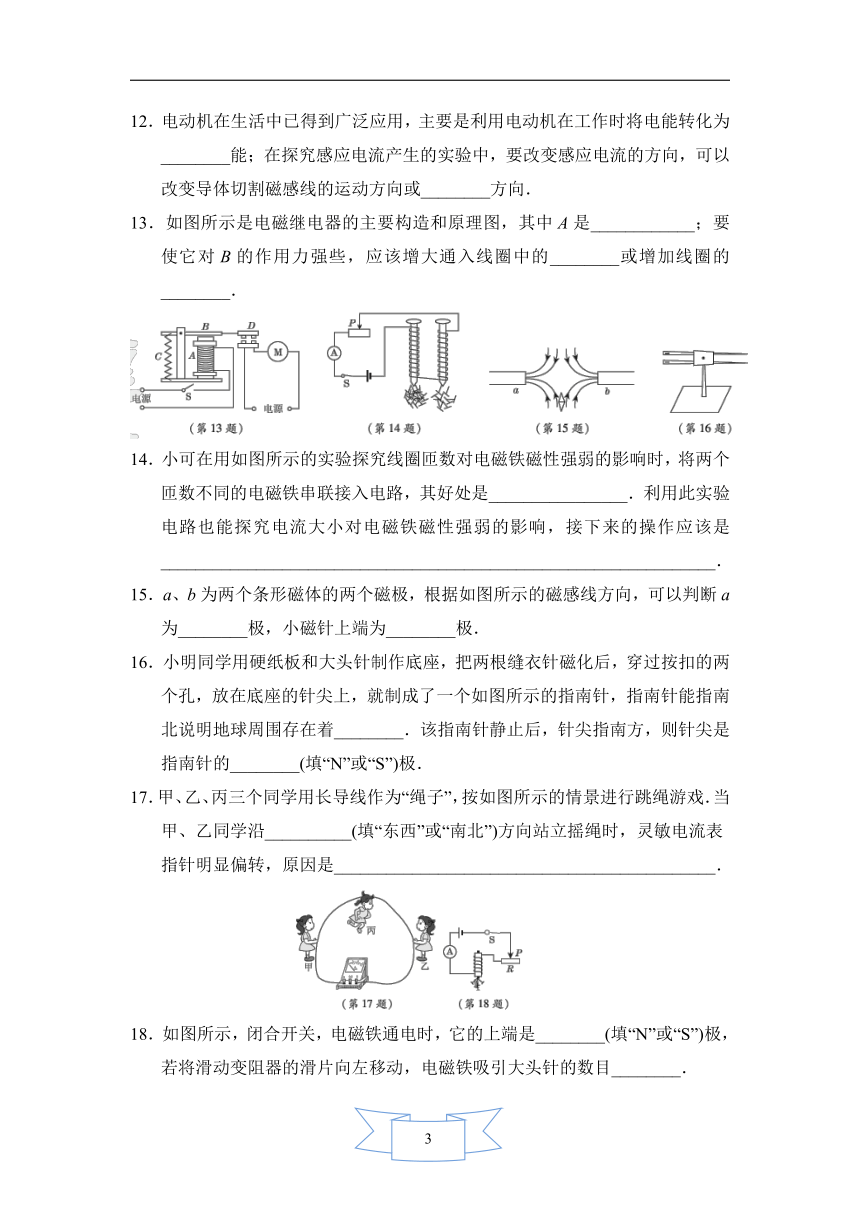

12．电动机在生活中已得到广泛应用，主要是利用电动机在工作时将电能转化为________能；在探究感应电流产生的实验中，要改变感应电流的方向，可以改变导体切割磁感线的运动方向或________方向．
13．如图所示是电磁继电器的主要构造和原理图，其中A是____________；要使它对B的作用力强些，应该增大通入线圈中的________或增加线圈的________．
14．小可在用如图所示的实验探究线圈匝数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是________________．利用此实验电路也能探究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是________________________________________________________________．
15．a、b为两个条形磁体的两个磁极，根据如图所示的磁感线方向，可以判断a为________极，小磁针上端为________极．
16．小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制成了一个如图所示的指南针，指南针能指南北说明地球周围存在着________．该指南针静止后，针尖指南方，则针尖是指南针的________(填“N”或“S”)极．
17．甲、乙、丙三个同学用长导线作为“绳子”，按如图所示的情景进行跳绳游戏．当甲、乙同学沿__________(填“东西”或“南北”)方向站立摇绳时，灵敏电流表指针明显偏转，原因是____________________________________________．
18．如图所示，闭合开关，电磁铁通电时，它的上端是________(填“N”或“S”)极，若将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数目________．
19．学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容．
(1)__________________．(2)__________________．(3)___________________．
20．小明在做探究“通电螺线管外部的磁场分布”实验时，实验装置如图所示．
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针的指向判断出螺线管的右端为N极，则可知电源的A端为________极．
(2)当电源的正负极方向对换时，小磁针a的南北极指向也对换，由此可知：通电螺线管的外部磁场方向与螺线管中导线的________方向有关．
三、作图题(每题5分，共10分)
21．如图所示的电路中，闭合开关，滑动变阻器的滑片向B端移动时，电磁铁的磁性减弱．
a．根据上述要求，请用笔画线代替导线将电路补充完整．
b．闭合开关后，小磁针静止时的位置如图所示，请把小磁针的北极(N极)涂黑．

22．电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一．如图所示为模拟电路，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻(白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变得很大，电磁铁几乎无磁性)，请你将电路连接完整，达到白天灯熄、夜晚灯亮的效果．(连线时导线不能交叉)
四、实验题(23题12分，24题10分，共22分)
23．(1)如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_________________________________________________；断开开关，小磁针在________的作用下又恢复到原来的位置；改变直导线中的电流方向，小磁针的偏转方向发生了改变，说明了___________________________．
(2)探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后__________(填写操作方法)玻璃板，细铁屑的排列如图乙所示，由此可判断，通电螺线管外部的磁场分布与________周围的磁场分布类似．将小磁针放在通电螺线管外部，小磁针静止时________(填“N”或“S”)极的指向就是该点处磁场的方向．
24．在探究“感应电流产生的条件”实验中：
(1)如图所示，a、b两接线柱间应接入________(填“大”或“小”)量程电流表．
(2)导体棒在磁场中运动时，电流表指针没有发生偏转，其原因可能是________________________________________________________________．
(3)改正错误后继续实验，小王发现每次电流表指针的偏转角度不相同，于是他对影响感应电流大小的因素提出以下猜想．
猜想一：与导体切割磁感线运动的速度有关．
猜想二：与磁场的强弱有关．
猜想三：与线圈的匝数有关．
为了验证猜想三，他设计的方案是：分别让两个匝数不同且匝数相差较大的线圈，在如图所示的磁场中水平向左运动，观察电流表指针的偏转角度．请对此方案进行评价，存在的主要问题是______________________________．
请你说出小王如何判断猜想三是否正确：______________________________.
五、解答题(15分)
25．某同学设计了一种“机动车违规拍摄系统”．该系统通过拍照来记录机动车闯红灯或超载两种违规情况，请选择下列一种方法完成电路设计并算出相应答案．(如两种方法都做，以第一种为准)
方法一 方法二
器材：照相机电源E1、电控照相机、恒为12 V的控制电路电源E2、光控开关S1(红灯亮时断开，红灯灭时闭合)、压敏电阻R1(电阻随压力的变化关系如图所示)、电磁继电器(线圈的电阻为20 Ω，当线圈中电流大于0.06 A时衔铁被吸下，当线圈中电流小于0.06 A时衔铁被弹回)
器材：照相机电源E1、电控照相机、恒为12 V的控制电路电源E2、光控开关S2(红灯亮时闭合，红灯灭时断开)、压敏电阻R2(电阻随压力的变化关系如图所示)、电磁继电器(线圈的电阻为20 Ω，当线圈中电流大于0.06 A时衔铁被吸下，当线圈中电流小于0.06 A时衔铁被弹回)
设计要求：红灯亮时，电控照相机工作，红灯灭时，电控照相机停止工作，当压敏电阻受到车的压力超过某一特定值时，电控照相机再次工作 设计要求：红灯亮时，电控照相机工作，红灯灭时，电控照相机停止工作，当压敏电阻受到车的压力超过某一特定值时，电控照相机再次工作
(1)请用笔画线代替导线完成电路连接
(2)绿灯亮时，只有车重超过________N的车辆才会被拍照 (1)请用笔画线代替导线完成电路连接
(2)绿灯亮时，只有车重超过___________N的车辆才会被拍照
答案
一、1．C　2．A
3．D　点拨：根据安培定则，电磁铁右端为N极．滑片向右滑动时，通过电磁铁的电流变小其磁性减弱．
4．B　点拨：图中有电源，是探究磁场对电流作用的装置，这个装置是把消耗的电能转化为机械能．电动机是根据这一现象工作的．
5．AC　点拨：根据电流的磁效应知，电流周围存在磁场，A选项正确．磁感线是为了描述磁场而假想的线，并不是真实存在的，故B选项错误．电动机工作时把电能转化为机械能，故C选项正确．产生感应电流的条件必须是闭合电路，故D选项错误．
6．C　7．D
8．D　点拨：由安培定则可知：电磁铁的B端为N极，C端为S极．A、B之间相互排斥，故A端是N极；C、D之间相互吸引，故D端是N极．
9．BC　点拨：产生感应电流的条件是闭合电路的一部分导体做切割磁感线运动，则对于A、D两图，导体都平行于磁感线上下运动，所以没有切割磁感线，因此没有感应电流产生；对于B图，导体与磁感线垂直向右运动，因此B图中的导体做切割磁感线运动，则导体中有感应电流产生；对于C图，导体斜向下运动，也做切割磁感线运动，则也有感应电流产生，选项B、C正确．
10．B　点拨：用安培定则判断，通电螺线管的右端为N极，再结合磁极间相互作用规律不难发现，小磁针乙会偏转，小磁针甲不会偏转．
二、11．机械；电；电磁感应　点拨：电动机作为发电机使用时，将机械能转化为电能，是利用电磁感应原理工作的．
12．机械；磁场
13．电磁铁；电流；匝数　点拨：电磁铁的磁性强弱跟电流的大小和线圈匝数的多少有关．
14．控制电流相等；移动滑动滑动变阻器的滑片，改变电磁铁中的电流大小进行对比实验
15．S；N　
16．磁场；S
17．东西；在摇动导线的过程中，导线不断地切割磁感线
点拨：导线和电流表组成了闭合电路，电路处于地磁场中，当沿东西方向站立时，摇动导线会不断地切割磁感线，电路中产生感应电流．
18．S；增多
19．(1)吸引　(2)切割磁感线　(3)发电机
20．(1)正　(2)电流　点拨：(1)通电螺线管的右端为N极，利用安培定则可判定，电源的A端为正极．(2)通电螺线管的外部磁场方向与螺线管中导线的电流方向有关．
三、21．解：如图所示．

22．解：如图所示．
四、23．(1)电流周围存在磁场；地磁场；电流周围的磁场方向和电流方向有关
(2)轻敲；条形磁铁；N
24．(1)小
(2)开关没有闭合(或导体沿着磁感线方向运动等)
(3)没有控制导体切割磁感线的速度不变；比较电流表指针两次偏转角度，若相差不大，则与线圈匝数无关，若相差明显，则与线圈匝数有关
五、25．解：方法一：(1)如图甲所示．　(2)5×105
方法二：(1)如图乙所示．　(2)5×105
点拨：
方法一：(1)红灯亮时S1断开，衔铁弹回，照相机工作，故其接在上方触点上；红灯灭时S1闭合，衔铁被吸下，照相机不工作；机动车超载时压敏电阻R1变大，电磁铁中的电流减小，小于0.06 A时，衔接被弹回，照相机工作，故压敏电阻和开关串联接在电路中．(2)当电流I＝0.06 A时，电路总阻值
R＝＝＝200 Ω，则压敏电阻R1＝R－R线圈＝200 Ω－20 Ω＝180 Ω，对照题图可得，此时车重G＝5×105 N.
方法二：(1)红灯亮时S2闭合，衔铁被吸下，照相机工作，故其接在下方触点上；红灯灭时S2断开，衔铁被弹回，照相机停止工作；但当压力增大时，压敏电阻R2的阻值减小，控制电路的电流增大，衔铁被吸下，照相机工作，故压敏电阻与S2并联接在电路中．(2)当电流为0.06 A时，衔铁被吸下，此时电路中的总电阻R＝＝＝200 Ω，则压敏电阻R2＝R－R线圈＝
200 Ω－20 Ω＝180 Ω，对照题图可知，此时车重G＝5×105 N.
