第一章 第四节 地形图的判读第2课时（共28张PPT）

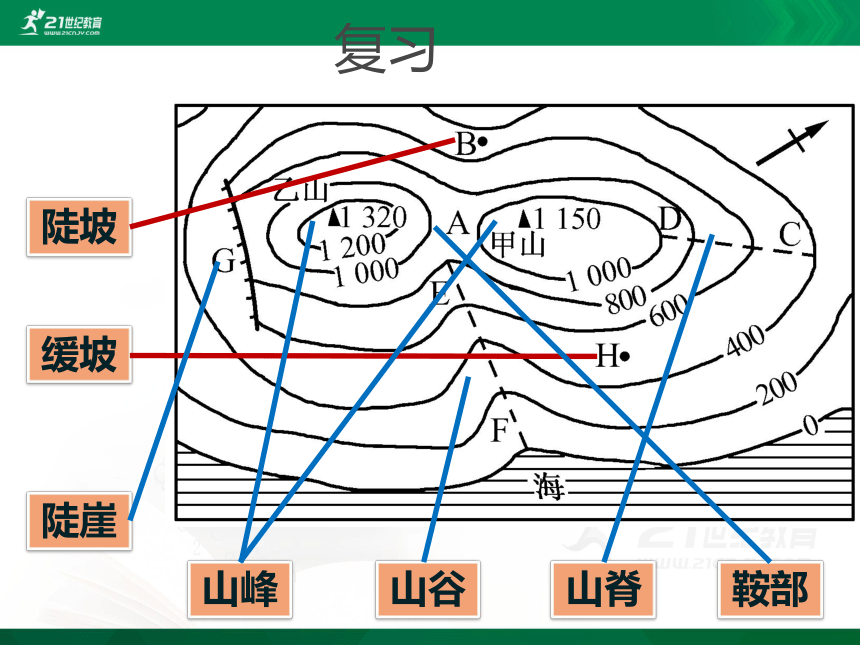

复习
陡坡
缓坡
陡崖
山峰
山谷
山脊
鞍部

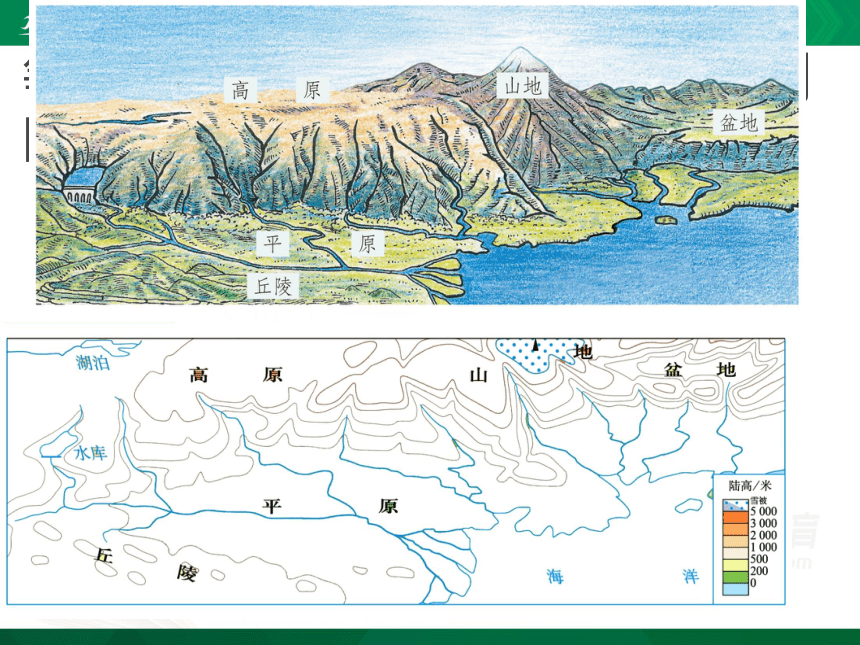

等高线地形图要根据海拔数值来判断高低，不能一眼看出地形起伏，怎么办？
分层设色地形图

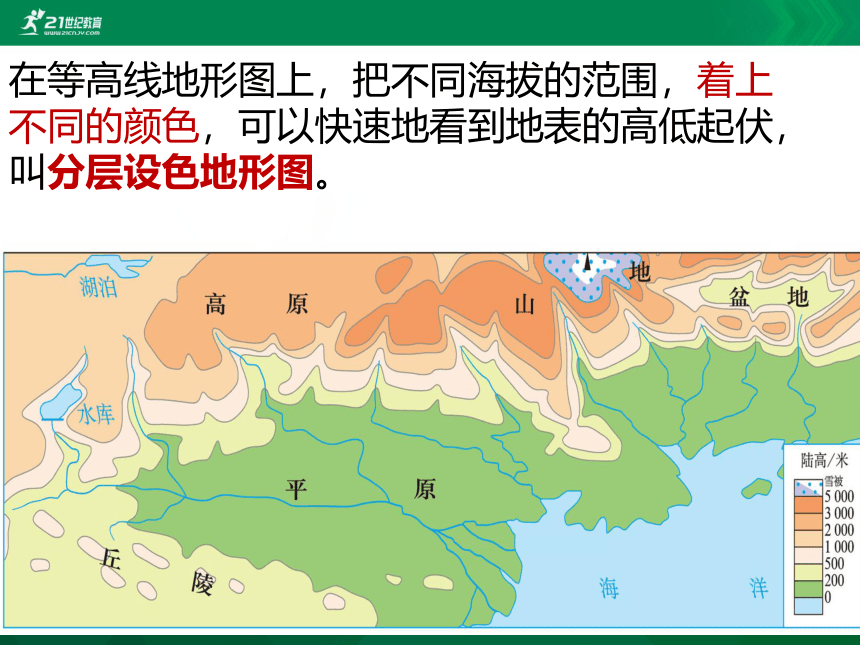

在等高线地形图上，把不同海拔的范围，着上不同的颜色，可以快速地看到地表的高低起伏，叫分层设色地形图。

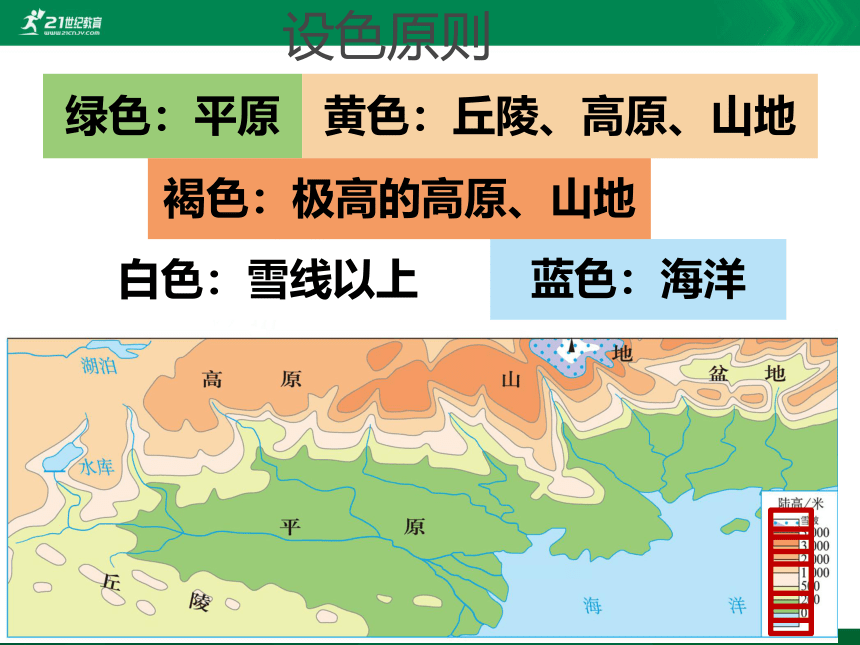

设色原则
绿色：平原
黄色：丘陵、高原、山地
蓝色：海洋
白色：雪线以上
褐色：极高的高原、山地
平原：海拔一般在200米以下，宽广平坦。
丘陵：海拔在500米以下，地势起伏较大。
盆地：四周高，中间低。
高原：海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
山地：海拔在500米以上，具有耸立的山峰、陡峭的山坡。
海洋：蓝色越深代表海洋深度越深
小结
地形
海拔
地势
平原
丘陵
盆地
高原
山地
200米以下
宽广平坦
无限制
起伏较大
500米以下
四周高，中间低
500米以上
面积大，外围较陡，内部起伏和缓
500米以上
山峰耸立，山坡陡峭
P28活动：找到青藏高原、巴西高原、亚马孙平原、刚果盆地、安第斯山脉。
世界最高的高原：青藏高原
世界最大的高原：巴西高原
世界最大的平原：亚马孙平原
世界最大的盆地：刚果盆地
世界最长的山脉：安第斯山脉
地形剖面图
地形剖面图是沿等高线地形图的某条直线下切而显露出来的地形垂直剖面。
可以更加直观地显示地面上沿某一方向地势起伏和坡度的陡缓。
绘制地形剖面图
1.在地形图上画出直线AB
2.把线AB与等高线的交点垂直描在下图中
3.把交点用平滑的曲线连接起来，得地形剖面图
地形特点：低-高-低-高-低
练习
1.在分层设色地形图中，绿色部分通常表达什么海拔范围？
A 0-200米 B 200-500米
C 500-2000米 D 2000-5000米
2.惠州市主要有哪些地形？
A 平原 B 丘陵 C 高原 D 山地
A
B
3.以下剖面图哪个符合右图红线处的的地形起伏情况？
A
B
C
D
B
3、读图，完成下列要求：
（1）图中字母代表的地形是A_____E______F______AD _____
（2）P、D两地坡度较缓的是____，原因是 。
（3）F处河流流向大致是 。
山峰
鞍部
山脊
D处等高线稀疏
D
山谷
练习题
P
F
自北向南
4、读下图判断
断崖顶部的E点海拔可能为____
A 59米 B 99米
C 199米 D 259米
D
（2）山顶K的海拔高度范围：
200
400
K
a
b
（1）判断a、b两条等高线
的海拔高度
a:800米 b:600米
800—1000米之间
