热
机
教学目标
1、了解四冲程汽油机的基本工作原理。
2、从能量转化角度认识燃料的热值，能进行有关燃烧放热的简单计算。
???
3、通过能量的转化和转移，认识热机效率。知道热机工作时燃料释放能量的主要流向，知道怎样提高热机效率。

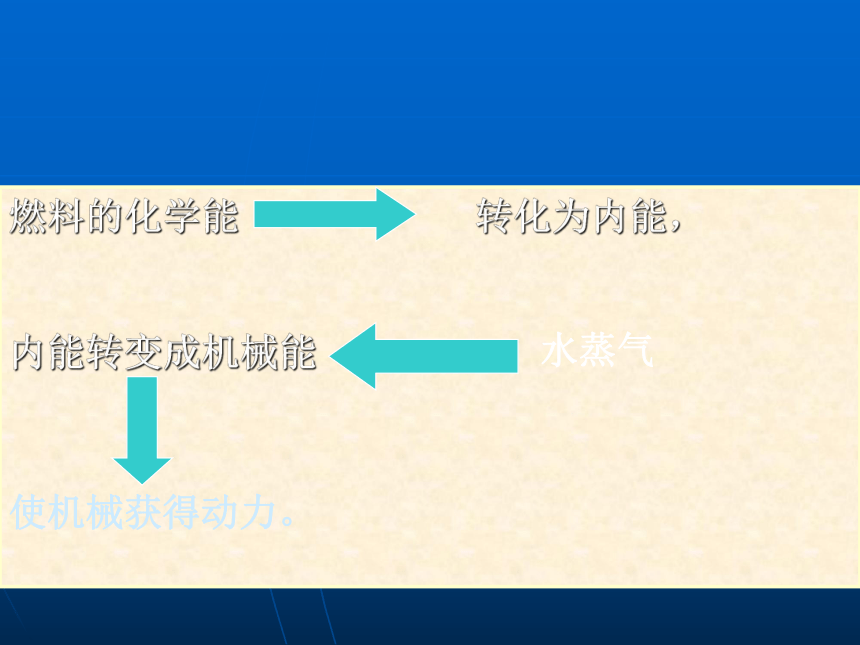

燃料的化学能
转化为内能，
内能转变成机械能
水蒸气
使机械获得动力。
一、热机的种类：
蒸汽机
内燃机
喷气发动机
火箭等

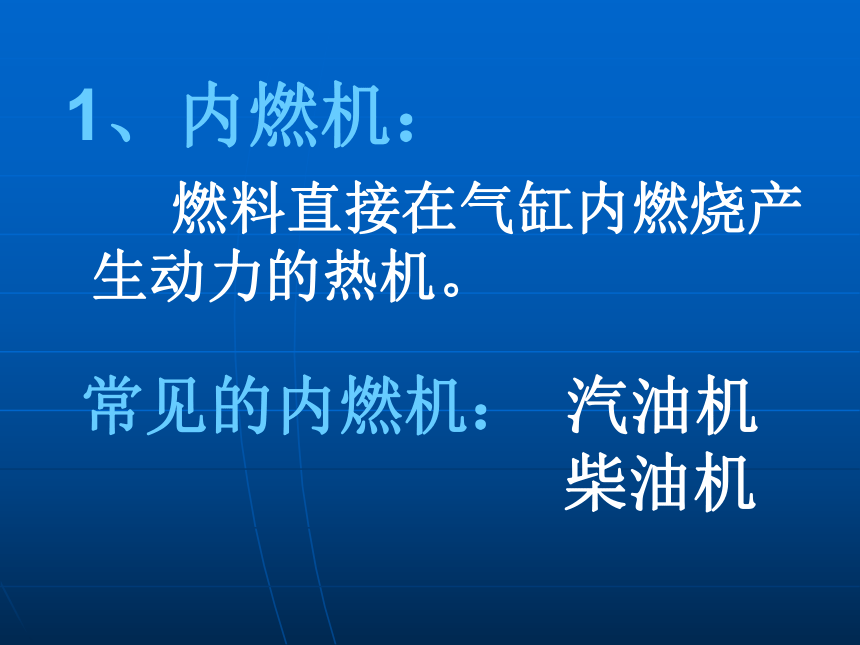

1、内燃机：
燃料直接在气缸内燃烧产生动力的热机。
常见的内燃机：
汽油机
柴油机

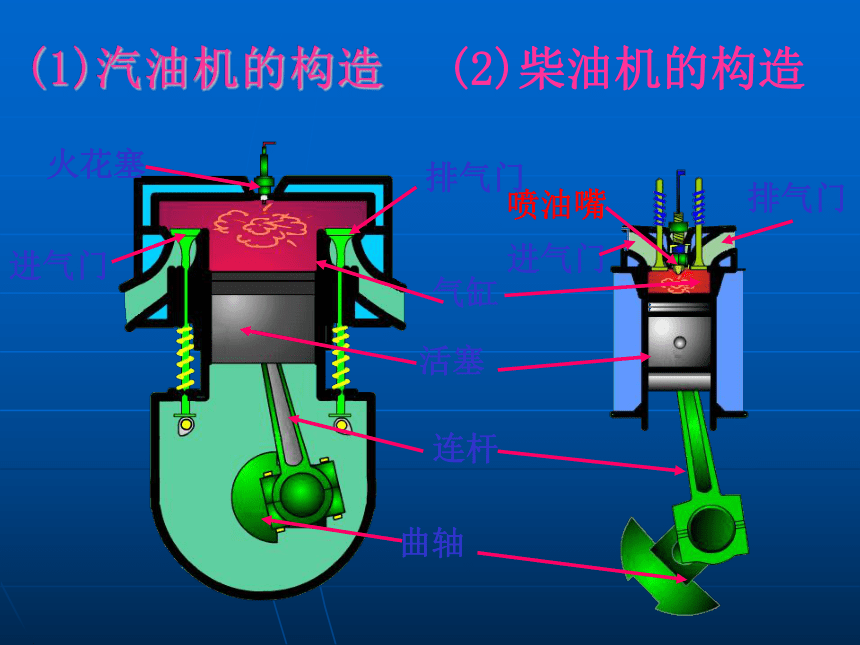

(1)汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
(2)柴油机的构造
排气门
进气门
喷油嘴

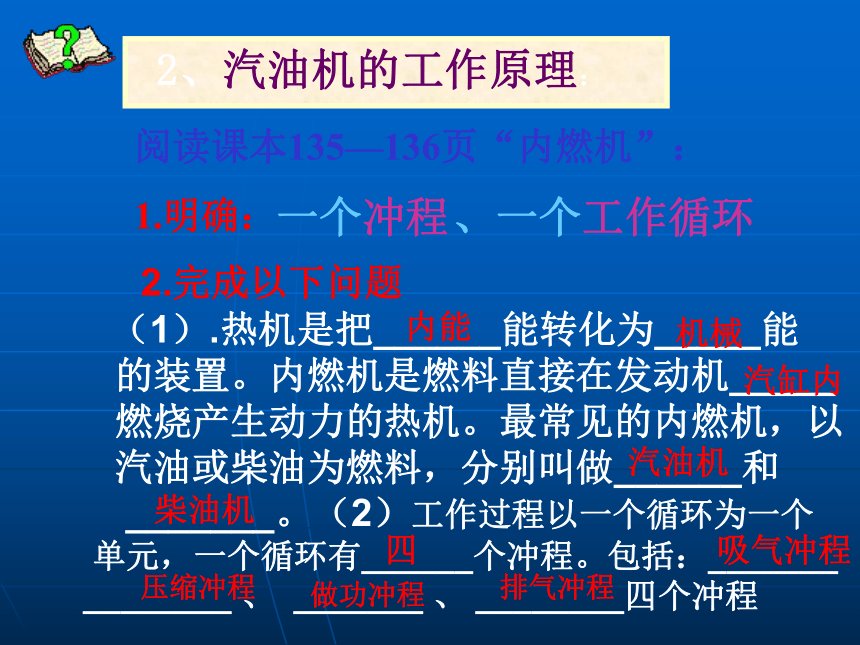

2、汽油机的工作原理：
阅读课本135—136页“内燃机”：
1.明确：
一个冲程
、一个工作循环
2.完成以下问题
（1）.热机是把______能转化为_____能
的装置。内燃机是燃料直接在发动机_____
燃烧产生动力的热机。最常见的内燃机，以
汽油或柴油为燃料，分别叫做______和
_______。（2）工作过程以一个循环为一个
单元，一个循环有______个冲程。包括：_______
________
、
_______
、
________四个冲程
内能
机械
汽缸内
汽油机
柴油机
四
吸气冲程
压缩冲程
做功冲程
排气冲程
吸气冲程
汽油和空气
打开，
关闭。活塞由
向
运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
进气门
排气门
上端
下端
跟踪练习
压缩冲程
进气门和排气门都
，活塞向
运动，燃料混合物被压缩，
增大，
升高
机械能转化为
。
关闭
上
压强
温度
内能
跟踪练习
做功冲程
在压缩冲程末尾，
产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞
运动，并通过连杆带动曲轴转动。内能转化为
。
跟踪练习
火花塞
向下
机械能
排气冲程
燃烧后的废气
关闭，
打开，活塞
运动，把废气排出气缸。
跟踪练习
进气门
排气门
向上
跟踪练习
1.一个工作循环有
个冲程，飞轮转动
周，对外做功
次，活塞往复运动
次，其他冲程靠飞轮的惯性完成。
2.在汽油机工作的四个冲程中，内能最大的冲程是＿＿＿＿＿。内能最小的冲程是＿＿＿＿＿。
四
二
一
二
做过冲程
吸气冲程
二、燃料及其热值
阅读课本138—139小资料内容，明确：
1.燃料燃烧过程中的能量转化
2.热值：定义、单位、物理意义
3.完成下列题目：
（1）燃料的热值：
_________________________。符号：______，单位：________________。气体燃料的热值单位：______________。
（2）干木柴的热值是1.2×l07焦物理意义是_______________________。完全燃烧2kg干木柴放出的热量是
J,公式是：________________________
Q放=mq
(即质量乘以热值)
1千克干木柴完全燃烧时放出的热量是1.2×107J
J/kg,
(J/m3)
指单位质量的某种物质完全燃烧所放出的热量。
q。
2.4×107
计算热量公式：
Q放=mq
(即质量乘以热值)
燃料燃烧释放的能量用来开动热机，这些能量不会全部用来做有用功。
废气带走
机件发热散失
机件摩擦损失
燃料燃烧产生能量
做有用功
燃烧不完全
热机效率：用来做有用功的那部分能量与燃料完全燃烧放出的能量之比。
　　提高热机效率的途径和方法：
　　（l）尽可能减少各种热损失，保证良好的润滑，减少因克服摩擦所消耗的能量；
　　(2)充分利用废气的能量，提高燃料的利用率，如利用热电站废气来供热。这种既供电又供热的热电站，比起一般火电站来，燃料的利用率大大提高。
练习：
1，如图1表示内燃机工作循环中的一个冲程，从气门的启闭和活塞的运动可判断这
是
???????
冲程。
吸气
