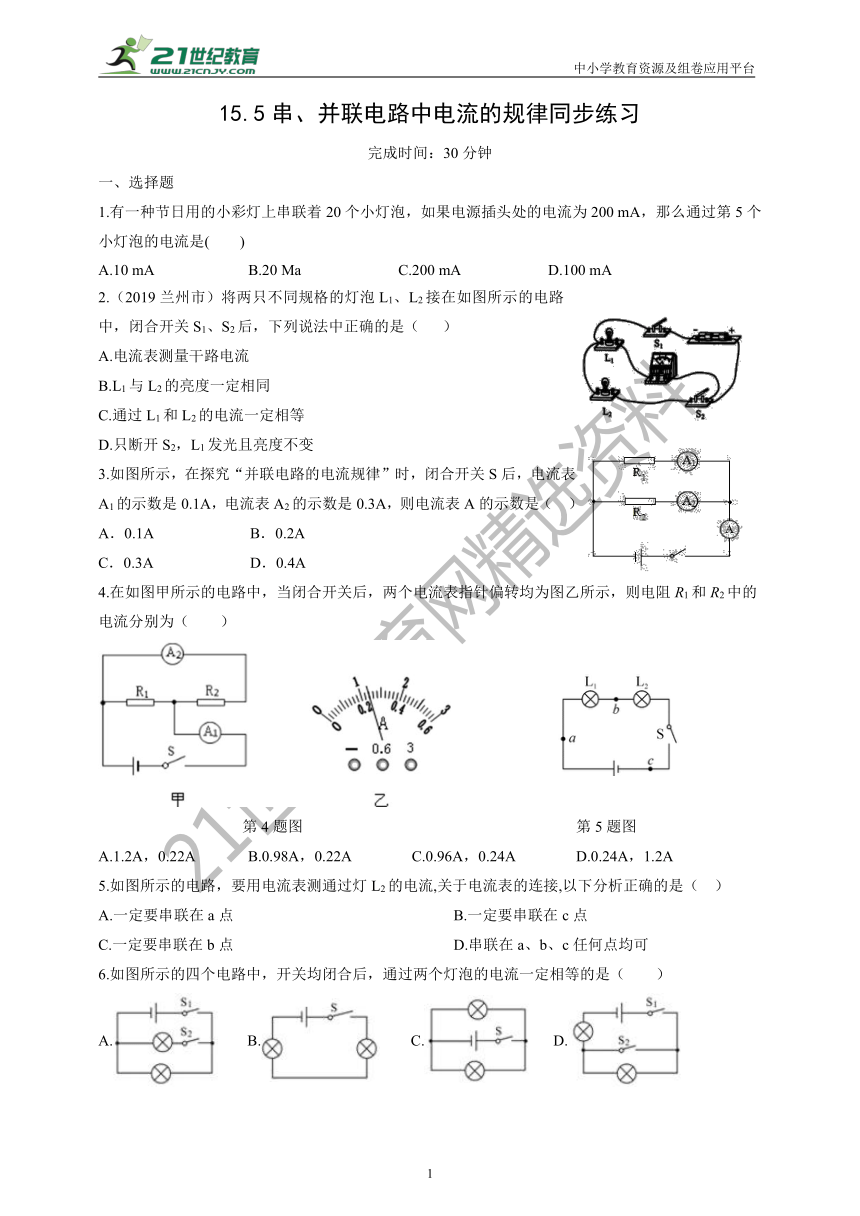

15.5串、并联电路中电流的规律同步练习
完成时间：30分钟
一、选择题
1.有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200
mA，那么通过第5个小灯泡的电流是(
)
A.10
mA
B.20
Ma
C.200
mA
D.100
mA
2.（2019兰州市）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（
）
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L1和L2的电流一定相等
D.只断开S2，L1发光且亮度不变
3.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（
）
A．0.1A
B．0.2A
C．0.3A
D．0.4A
4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
第4题图
第5题图
A.1.2A，0.22A
B.0.98A，0.22A
C.0.96A，0.24A
D.0.24A，1.2A
5.如图所示的电路，要用电流表测通过灯L2的电流,关于电流表的连接,以下分析正确的是（
）
A.一定要串联在a点
B.一定要串联在c点
C.一定要串联在b点
D.串联在a、b、c任何点均可
6.如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A.
B.
C.
D.

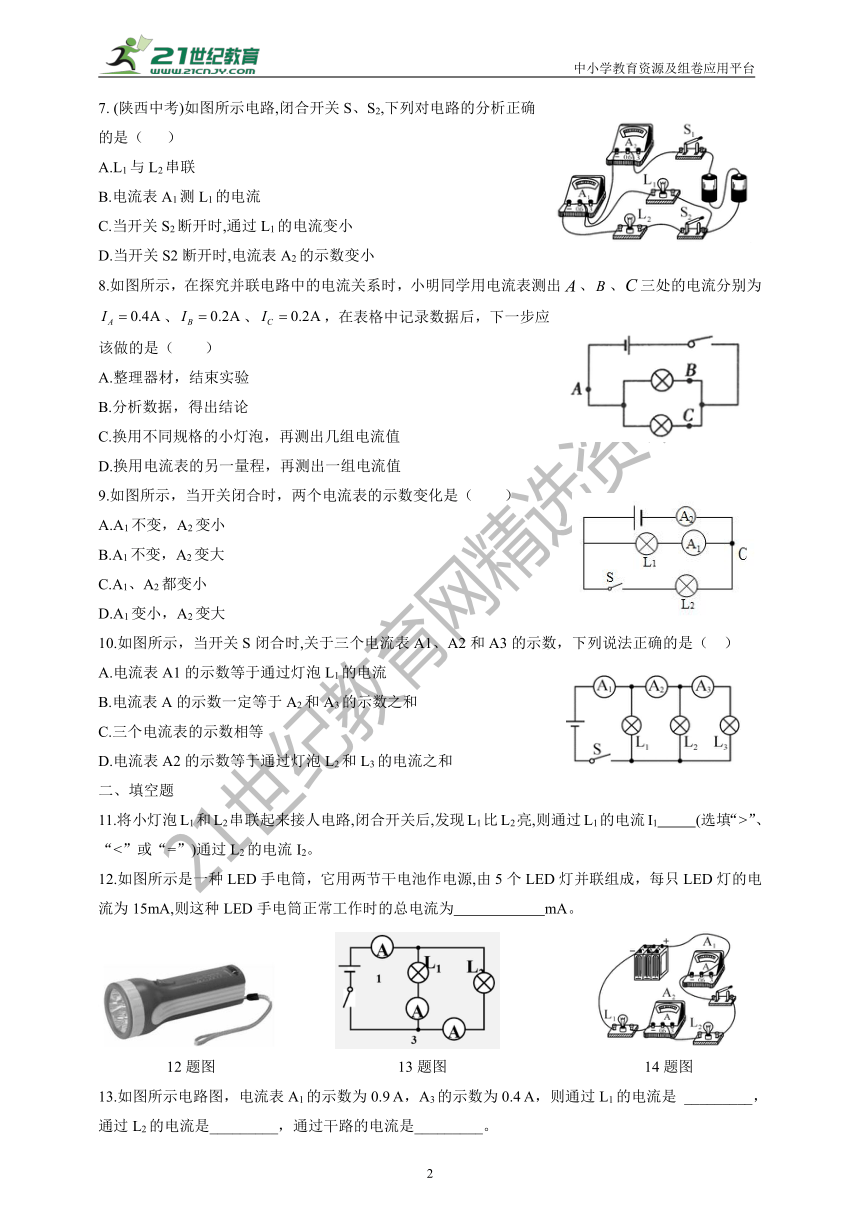

7.
(陕西中考)如图所示电路,闭合开关S、S2,下列对电路的分析正确的是（
）
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时,通过L1的电流变小
D.当开关S2断开时,电流表A2的示数变小
8.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是（　　）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
9.如图所示，当开关闭合时，两个电流表的示数变化是（　　）
A.A1不变，A2变小
B.A1不变，A2变大
C.A1、A2都变小
D.A1变小，A2变大
10.如图所示，当开关S闭合时,关于三个电流表A1、A2和A3的示数，下列说法正确的是（
）
A.电流表A1的示数等于通过灯泡L1的电流
B.电流表A的示数一定等于A2和A3的示数之和
C.三个电流表的示数相等
D.电流表A2的示数等于通过灯泡L2和L3的电流之和
二、填空题
11.将小灯泡L1和L2串联起来接人电路,闭合开关后,发现L1比L2亮,则通过L1的电流I1
(选填“>”、“<”或“=”)通过L2的电流I2。
12.如图所示是一种LED手电筒，它用两节干电池作电源,由5个LED灯并联组成，每只LED灯的电流为15mA,则这种LED手电筒正常工作时的总电流为
mA。
12题图
13题图
14题图
13.如图所示电路图，电流表A1的示数为0.9
A，A3的示数为0.4
A，则通过L1的电流是
_________，通过L2的电流是_________，通过干路的电流是_________。

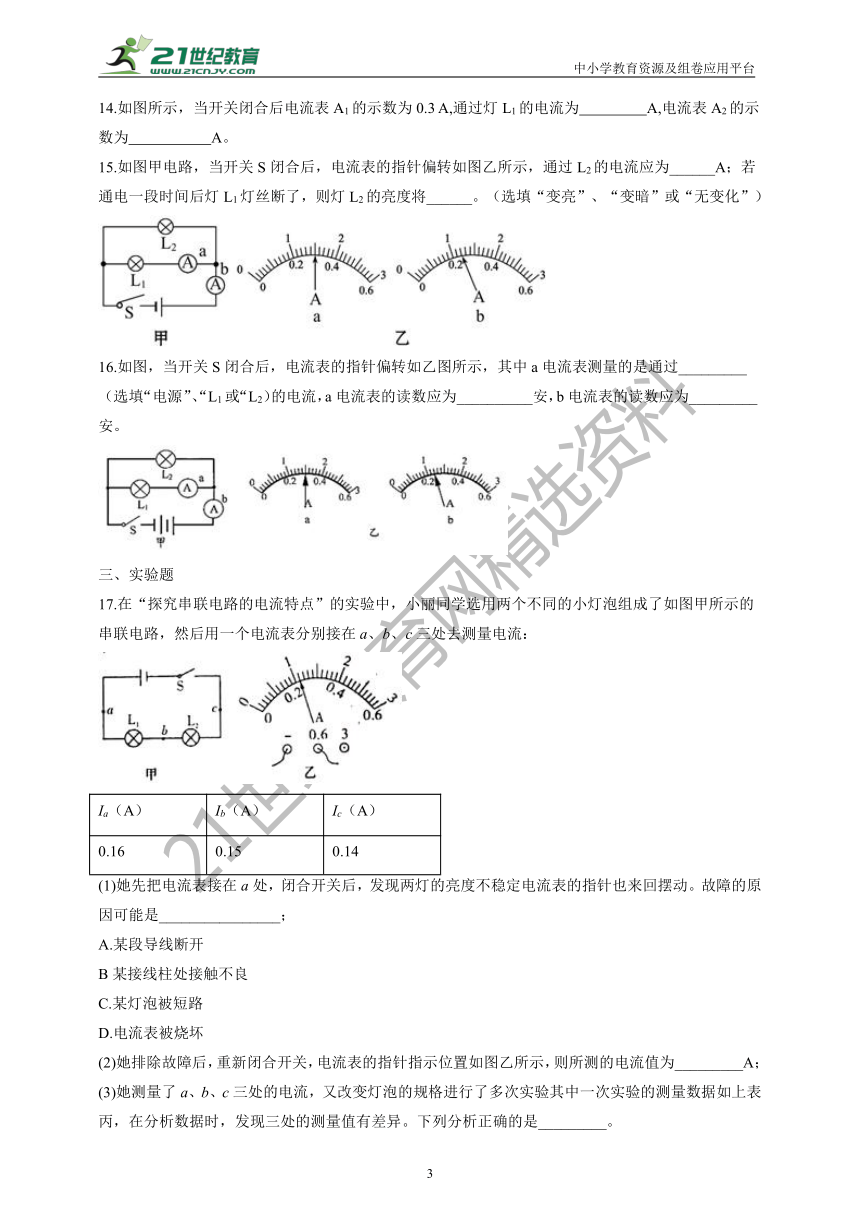

14.如图所示，当开关闭合后电流表A1的示数为0.3
A,通过灯L1的电流为
A,电流表A2的示数为
A。
15.如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为______A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将______。（选填“变亮”、“变暗”或“无变化”）
16.如图，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_________（选填“电源”、“L1或“L2）的电流，a电流表的读数应为__________安，b电流表的读数应为_________安。
三、实验题
17.在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是________________；
A.某段导线断开
B某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为_________A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是_________。
A.可能是因为测量误差造成的
B.电联电路中各处的电流本来就不等
C.电流从电源正极流向负极的过程中，电流越来越小
四、计算题

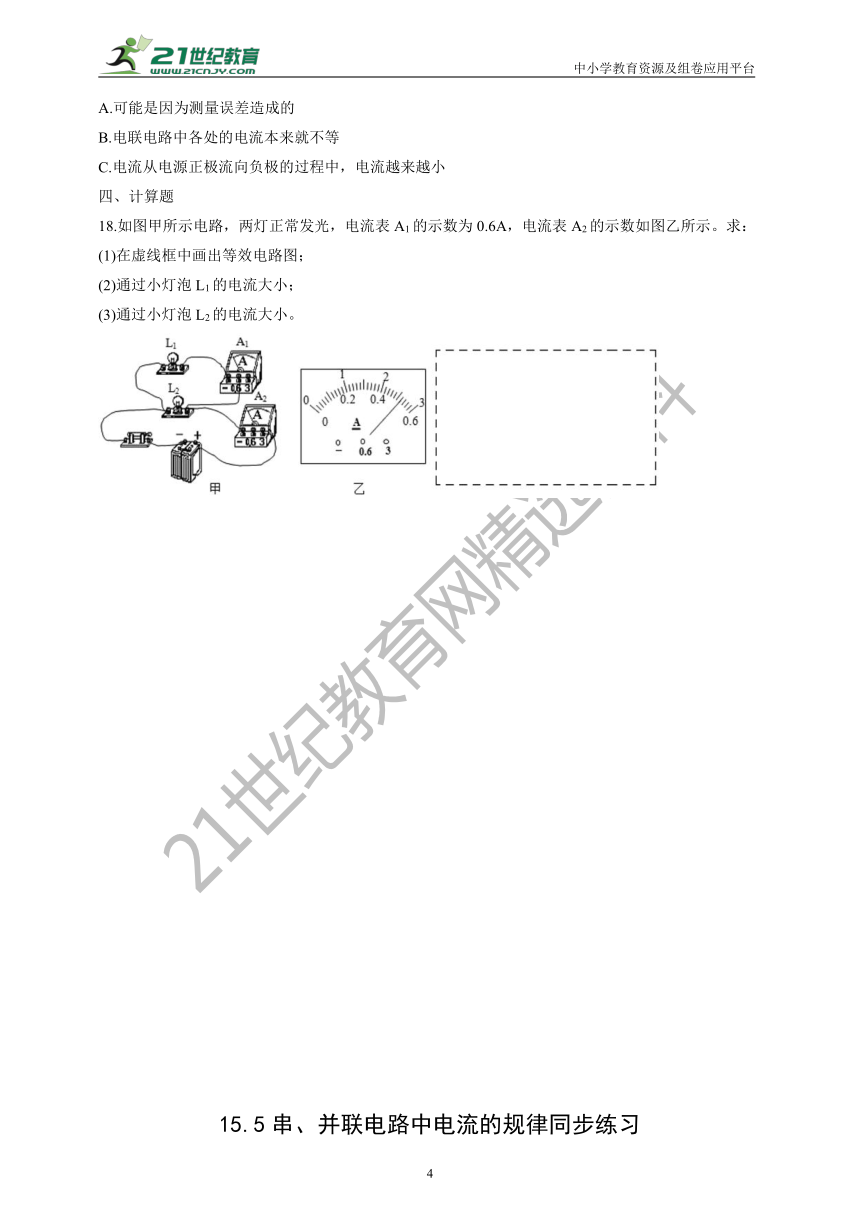

18.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
15.5串、并联电路中电流的规律同步练习
参考答案
完成时间：30分钟
一、选择题
1.有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200
mA，那么通过第5个小灯泡的电流是(
)
A.10
mA
B.20
Ma
C.200
mA
D.100
mA
【答案】C
2.（2019兰州市）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（
）
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L1和L2的电流一定相等
D.只断开S2，L1发光且亮度不变
【答案】D
3.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（
）
A．0.1A
B．0.2A
C．0.3A
D．0.4A
【答案】D
4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
第4题图
第5题图
A.1.2A，0.22A
B.0.98A，0.22A
C.0.96A，0.24A
D.0.24A，1.2A
【答案】C
5.如图所示的电路，要用电流表测通过灯L2的电流,关于电流表的连接,以下分析正确的是（
）
A.一定要串联在a点
B.一定要串联在c点
C.一定要串联在b点
D.串联在a、b、c任何点均可
【答案】D
6.如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A.
B.
C.
D.
【答案】B
7.
(陕西中考)如图所示电路,闭合开关S、S2,下列对电路的分析正确的是（）
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时,通过L1的电流变小
D.当开关S2断开时,电流表A2的示数变小
【答案】D
8.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是（　　）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
【答案】C
9.如图所示，当开关闭合时，两个电流表的示数变化是（　　）
A.A1不变，A2变小
B.A1不变，A2变大
C.A1、A2都变小
D.A1变小，A2变大
【答案】B
10.如图所示，当开关S闭合时,关于三个电流表A1、A2和A3的示数，下列说法正确的是（
）
A.电流表A1的示数等于通过灯泡L1的电流
B.电流表A的示数一定等于A2和A3的示数之和
C.三个电流表的示数相等
D.电流表A2的示数等于通过灯泡L2和L3的电流之和
【答案】D
二、填空题
11.将小灯泡L1和L2串联起来接人电路,闭合开关后,发现L1比L2亮,则通过L1的电流I1
(选填“>”、“<”或“=”)通过L2的电流I2。
【答案】=
12.如图所示是一种LED手电筒，它用两节干电池作电源,由5个LED灯并联组成，每只LED灯的电流为15mA,则这种LED手电筒正常工作时的总电流为
mA。
【答案】75
12题图
13题图
14题图
13.如图所示电路图，电流表A1的示数为0.9
A，A3的示数为0.4
A，则通过L1的电流是
_________，通过L2的电流是_________，通过干路的电流是_________。
【答案】0.4A
0.5A
0.9A
14.如图所示，当开关闭合后电流表A1的示数为0.3
A,通过灯L1的电流为
A,电流表A2的示数为
A。
【答案】0.3
0.3
15.如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为______A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将______。（选填“变亮”、“变暗”或“无变化”）
【答案】0.9
无变化
16.如图，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_________（选填“电源”、“L1或“L2）的电流，a电流表的读数应为__________安，b电流表的读数应为_________安。
【答案】L1
0.6A
1.2A
三、实验题
17.在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是________________；
A.某段导线断开
B某接线柱处接触不良
C.某灯泡被短路
D.电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为_________A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是_________。
A.可能是因为测量误差造成的
B.电联电路中各处的电流本来就不等
C.电流从电源正极流向负极的过程中，电流越来越小
【答案】B
0.22
A
四、计算题
18.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。求：
(1)在虚线框中画出等效电路图；
(2)通过小灯泡L1的电流大小；
(3)通过小灯泡L2的电流大小。
【答案】(1)；(2)0.6A；(3)2A
