问题：这些电来自哪里呢？

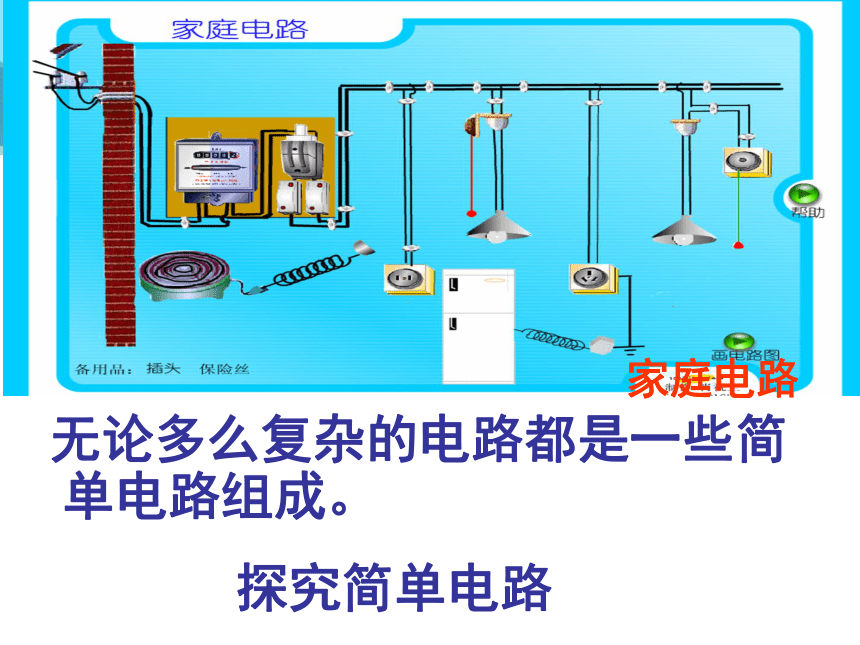

家庭电路
无论多么复杂的电路都是一些简单电路组成。
探究简单电路

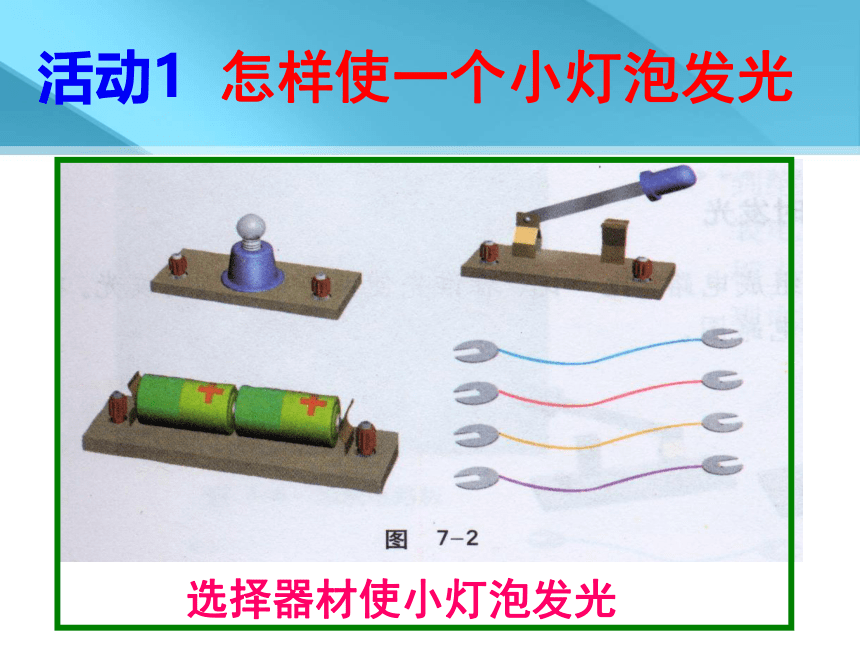

活动1 怎样使一个小灯泡发光
选择器材使小灯泡发光

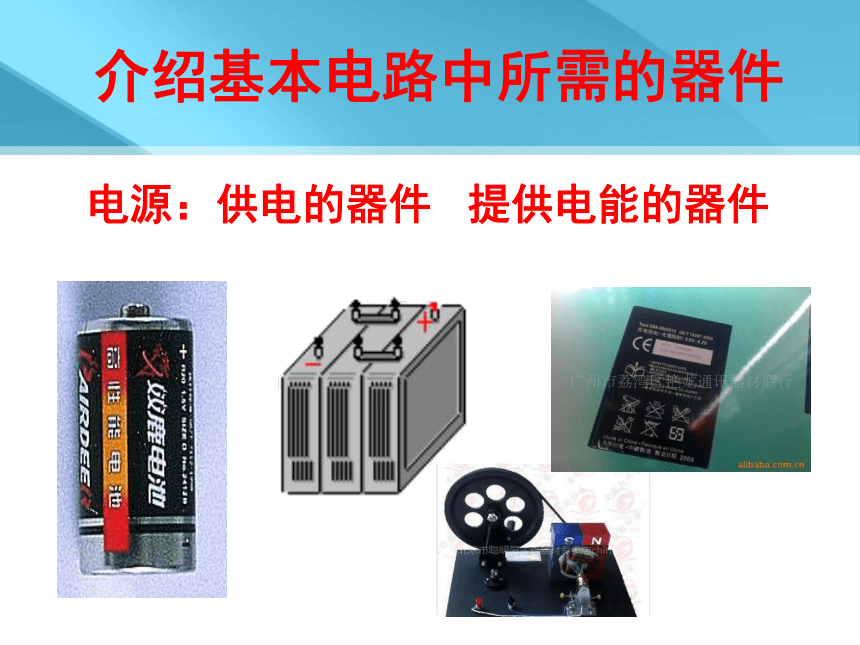

电源：供电的器件 提供电能的器件
介绍基本电路中所需的器件
开关：控制电路通断的器件
介绍基本电路中所需的器件

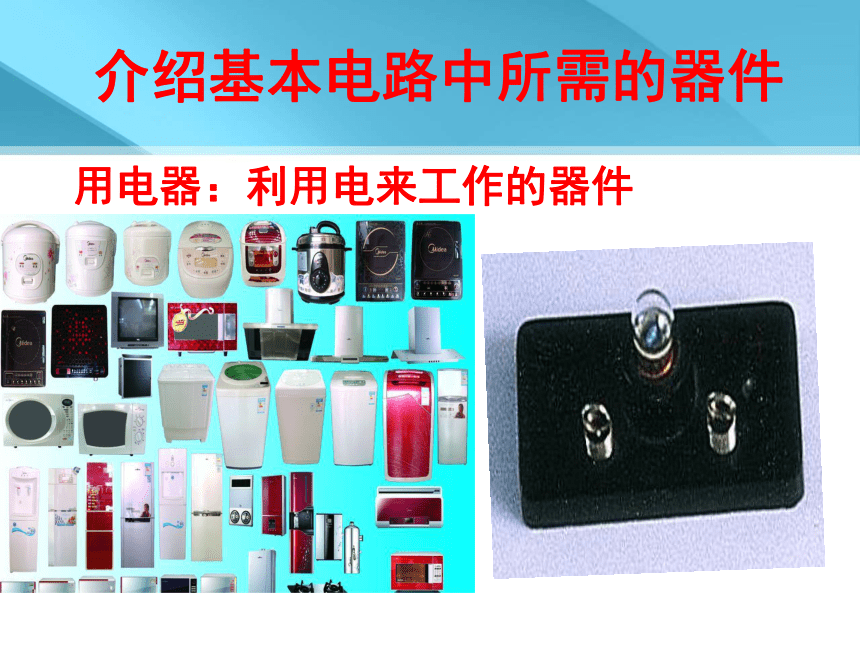

用电器：利用电来工作的器件
介绍基本电路中所需的器件

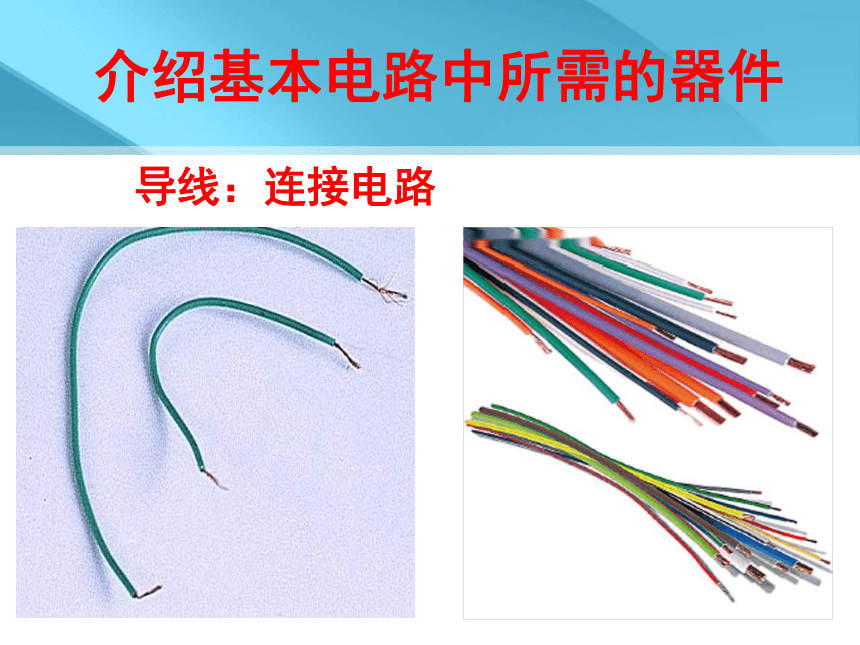

导线：连接电路
介绍基本电路中所需的器件

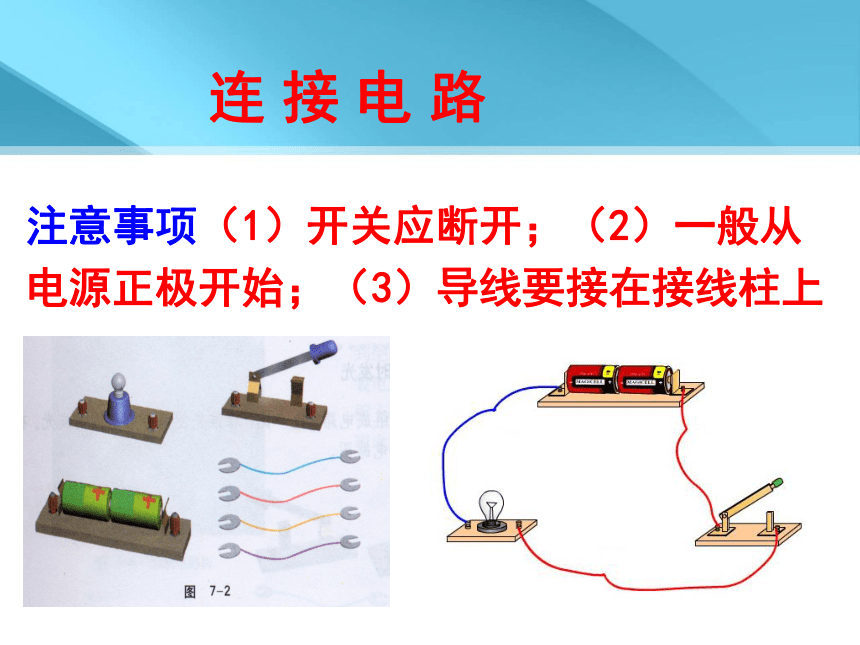

注意事项（1）开关应断开；（2）一般从电源正极开始；（3）导线要接在接线柱上
连 接 电 路
切不可用导线直接把电池两端连在一起----短路
连 接 电 路
一、电路的基本组成部分
电路：用导线把电源、开关、用电器等连接起来组成的电的路径。
一个完整的电路应包含 ＿＿、＿＿＿、＿＿＿和＿＿＿四部分。
电源
用电器
开关
导线
二、电路的三种状态
1、通路:处处相通的电路。（用电器工作）
特点：有电流通过，用电器工作
2、开路：某处断开的电路（用电器不工作）
特点：无电流通过，用电器不工作
(1)
(2)
二、电路的三种状态
3、短路：导线不经过用电器直接跟电源两极连接的电路。
特点：电流过大，会导致电线变软，燃烧。但用电器不工作，在短路的过程中不会出现用电器烧坏现象。
二、电路的三种状态
电源的两极是不允许直接用导线连接的！
二、电路的三种状态
如何把下列集成电路的连接情况表示出来呢？
三、电路图
三、电路图
灯泡
干电池
干电池组
蓄电池
开关
+
蓄电池
电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
导线
导线交叉不相接
导线交叉相接
三、电路图
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
电源
电灯
开关
2、整个电路图最好呈长方形，导线要横平竖直。
这样行吗？
怎样画电路图
1、元件位置安排要适当，分布要均匀；
电源
电灯
开关
3、元件不要画在拐角处。
这样正确吗？
怎样画电路图
电源
电灯
开关
2、整个电路图最好呈长方形，导线要横平竖直。
1、元件位置安排要适当，分布要均匀；
4、按顺序从正极依次画到负极。
怎样画电路图
电源
电灯
开关
3、元件不要画在拐角处。
2、整个电路图最好呈长方形，导线要横平竖直。
1、元件位置安排要适当，分布要均匀；
画电路图应注意事项：
１、用规定的电路元件符号代替实物。
２、电路中导线用笔画线表示，尽量横平竖直。
３、元件位置要均匀美观合理，在交叉相接点画一个“黑点”
怎样画电路图
