第三节 地图

(共25张PPT)

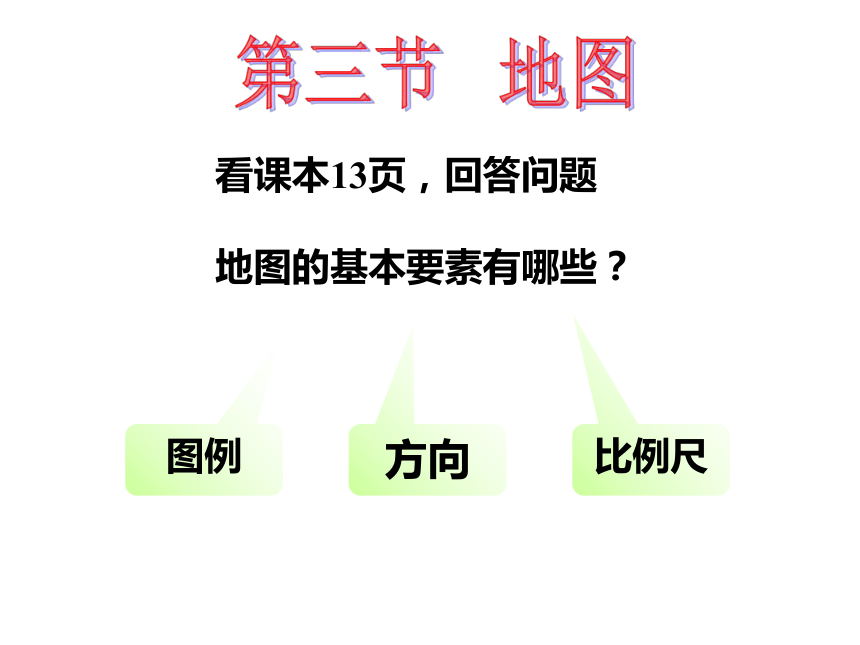

第三节 地图
看课本13页，回答问题
地图的基本要素有哪些？
比例尺
方向
图例
比例尺＝
图上距离
实地距离

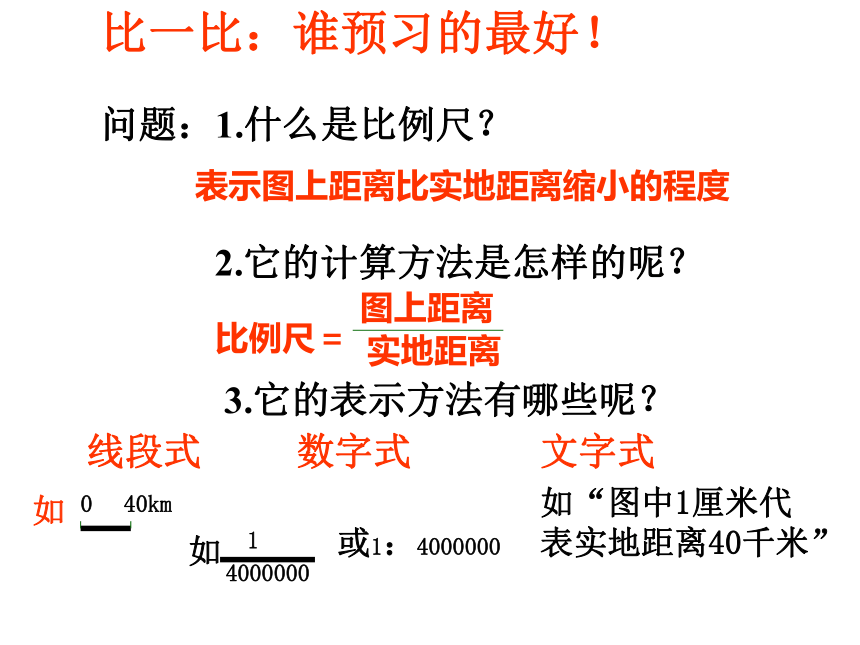

比一比：谁预习的最好！
问题：1.什么是比例尺？
2.它的计算方法是怎样的呢？
3.它的表示方法有哪些呢？
表示图上距离比实地距离缩小的程度
线段式
数字式
文字式
0
40km
如
1
4000000
或1：4000000
如
如“图中1厘米代
表实地距离40千米”

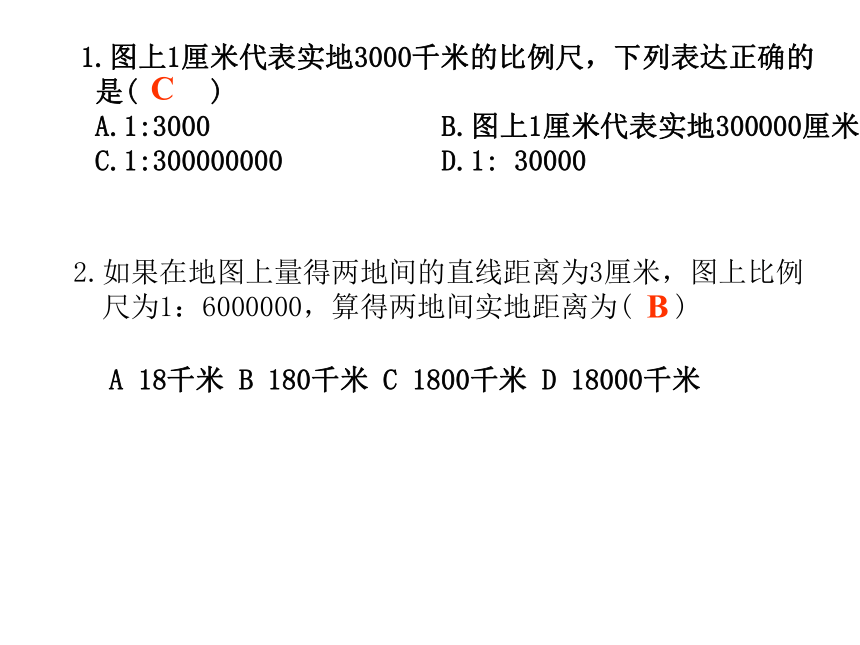

2.如果在地图上量得两地间的直线距离为3厘米，图上比例
尺为1：6000000，算得两地间实地距离为( )
A 18千米 B 180千米 C 1800千米 D 18000千米
1.图上1厘米代表实地3000千米的比例尺，下列表达正确的
是( ) A.1:3000 B.图上1厘米代表实地300000厘米 C.1:300000000 D.1: 30000
C
B

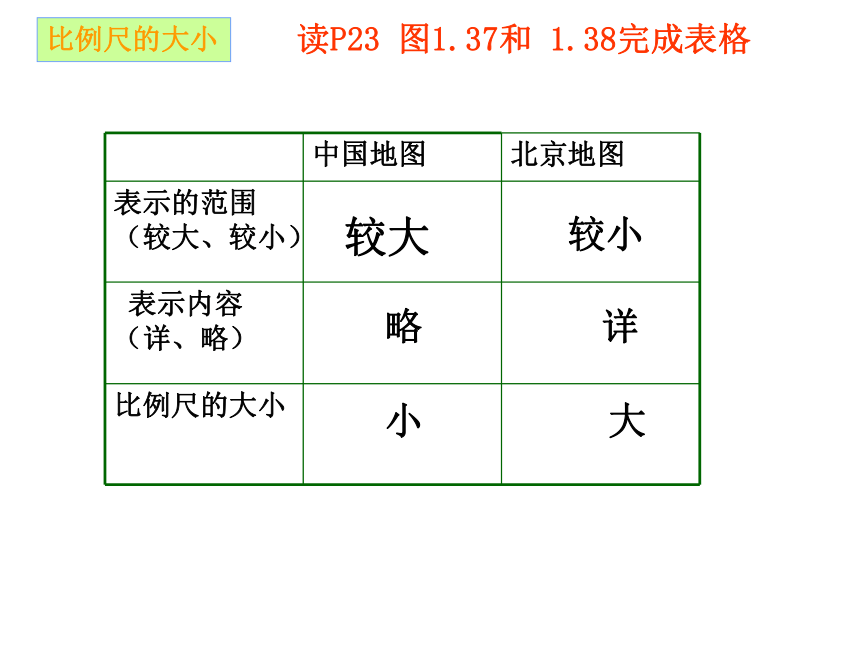

比例尺的大小
读P23 图1.37和 1.38完成表格
中国地图 北京地图
表示的范围（较大、较小）
表示内容（详、略）
比例尺的大小
较大
较小
略
详
小
大
比例尺= ——— = ——
图上距离
实际距离
1
A
A越大，实际范围越广，内容粗略，比例尺越小
A越小，实际范围越小，内容详细，比例尺越大

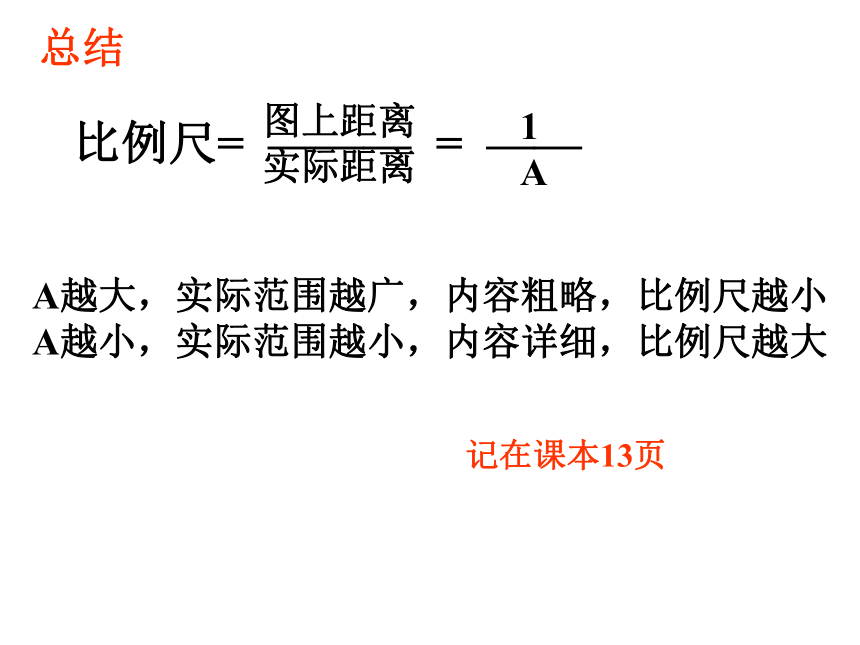

总结
记在课本13页

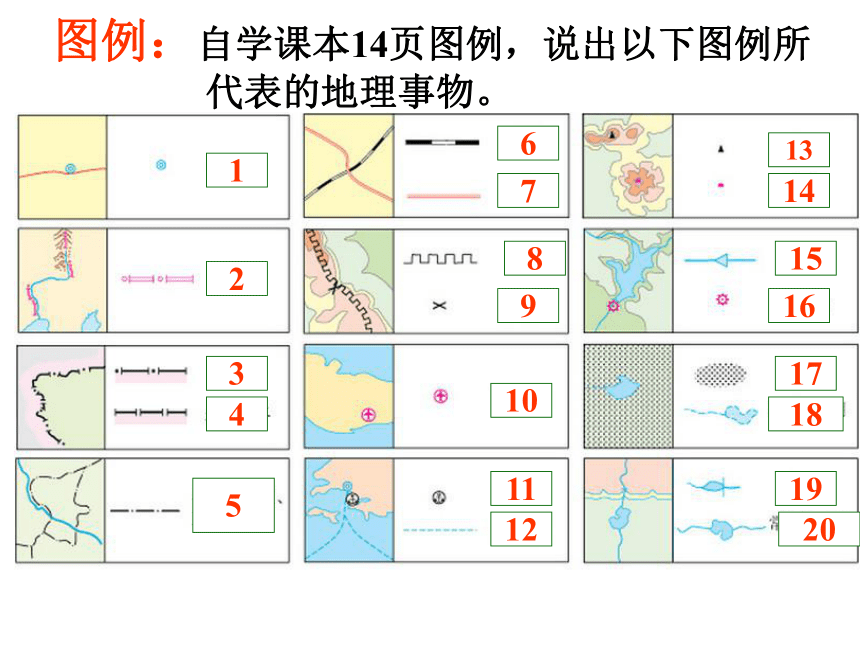

图例：自学课本14页图例，说出以下图例所
代表的地理事物。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
方向

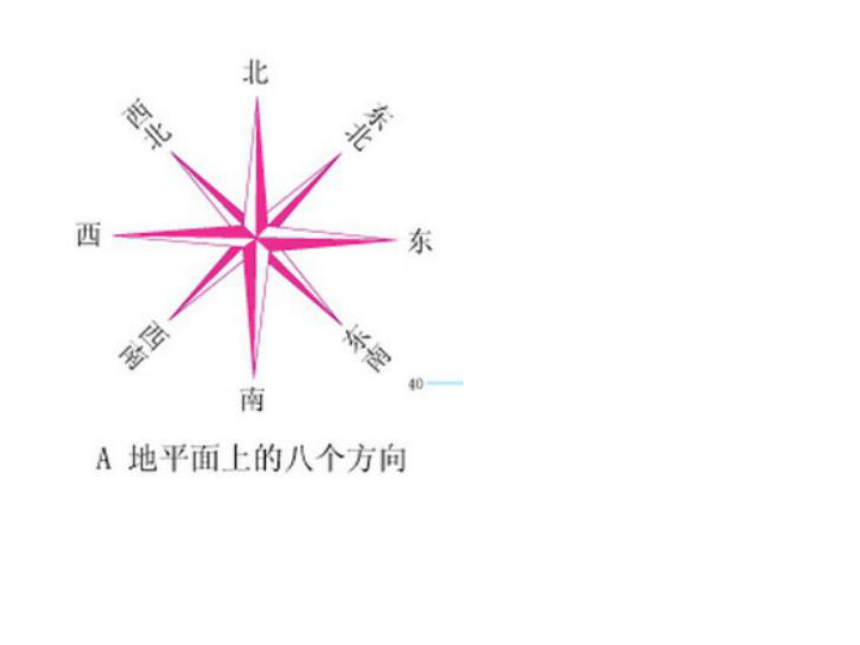

地平面上的八个方向
N

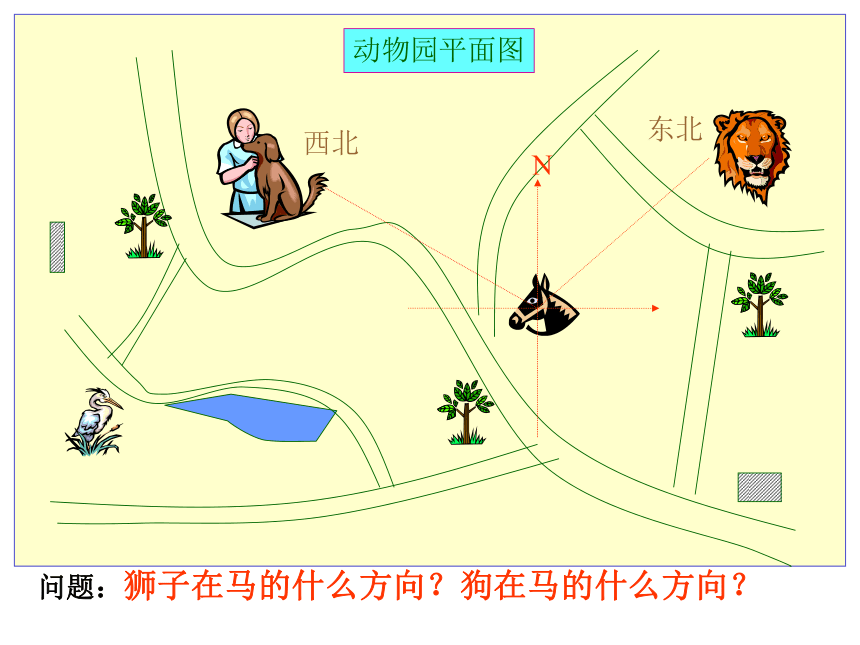

动物园平面图
问题：狮子在马的什么方向？狗在马的什么方向？
东北
西北
－－指向标箭头指向北方
方向
一般地图定向
－－上北下南，左西右东
有指向标地图
下图为某区域简图，图中A、B、C分别是三个村庄，村庄
附近是一条公路。读图回答下列问题：
（1）村庄A和位于村庄C的什么方向？村庄B位于村庄C的什么
方向？
（2）如果有一辆汽车沿公路从村庄C的村口出发到村庄B的
村口，然后到村庄A，其行进方向大致是如何变化的？
A
B
C
0
1km
N
东北
西北
一般地图定向
有指向标地图
－－上北下南，左西右东
－－指向标箭头指向北方
－－经线指向南北，纬线指向东西
方向
有经纬网地图
在经纬线为平行直线的地图上，A在B的什么方向？
B在C的什么方向？
0
0
30
60
30
60
赤道
B
A
C
60
150
60
150
N
东北
读图，A地在B地的什么方向？
B在C的什么方向？
D在C的什么方向？
C在D的什么方向？
A
B
C
D
0°
180°
东北
预习课本16页，海拔 相对高度
回答问题
甲的海拔是_____，乙____，丙____。
乙与丙的相对高度是____，甲与丙的相对
高度是_____。
500米
1500米　
-200米
700米　
1700米　
预习：课本13页
什么是等高线？
等高线的形成
A
山脊：等高线向低处突出
山谷：等高线向高处突出
A
鞍部：两座山顶之间
陡崖：等高线的重合之处
900
800
700
1400
1300
1200
1100
200
300
400
公路
C
D
1500
1700
1600
1700
练习
1800
1500
山谷
山脊
盆地
鞍部
比较：陡坡和缓坡的等高线的稀疏
情况是否一样
等高线
等高线的特点：
坡陡的地方，等高线密集；
坡缓的地方，等高线稀疏。
分层设色地形图
地形素描图
为了更直观的表示地面沿某一方向地势的
起伏和坡度的陡缓，一般使用______
能更直观的看出某一地区地面的高低起伏
状况的地形图是________
A 分层设色地形图 B地形剖面图
分层设色地形图
地形素描图
什么是等深线？
课本13页，第三段
