人教版九年级物理第十五章电流和电路第二节电流同步练习 含答案

人教版九年级物理第十五章电流和电路第二节电流同步练习
含答案

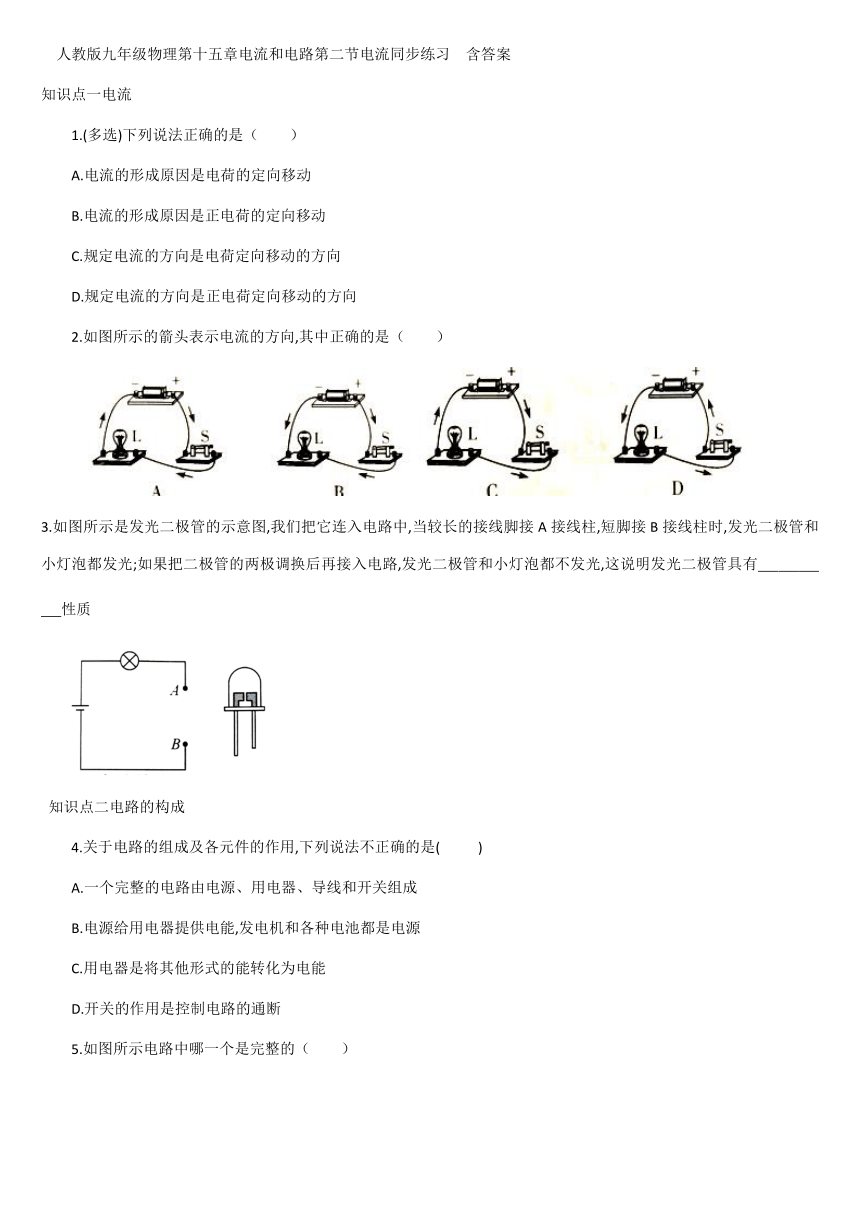

知识点一电流
1.(多选)下列说法正确的是（
）
A.电流的形成原因是电荷的定向移动
B.电流的形成原因是正电荷的定向移动
C.规定电流的方向是电荷定向移动的方向
D.规定电流的方向是正电荷定向移动的方向
2.如图所示的箭头表示电流的方向,其中正确的是（
）
3.如图所示是发光二极管的示意图,我们把它连入电路中,当较长的接线脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光;如果把二极管的两极调换后再接入电路,发光二极管和小灯泡都不发光,这说明发光二极管具有＿＿＿＿性质
知识点二电路的构成
4.关于电路的组成及各元件的作用,下列说法不正确的是(
)
A.一个完整的电路由电源、用电器、导线和开关组成
B.电源给用电器提供电能,发电机和各种电池都是电源
C.用电器是将其他形式的能转化为电能
D.开关的作用是控制电路的通断

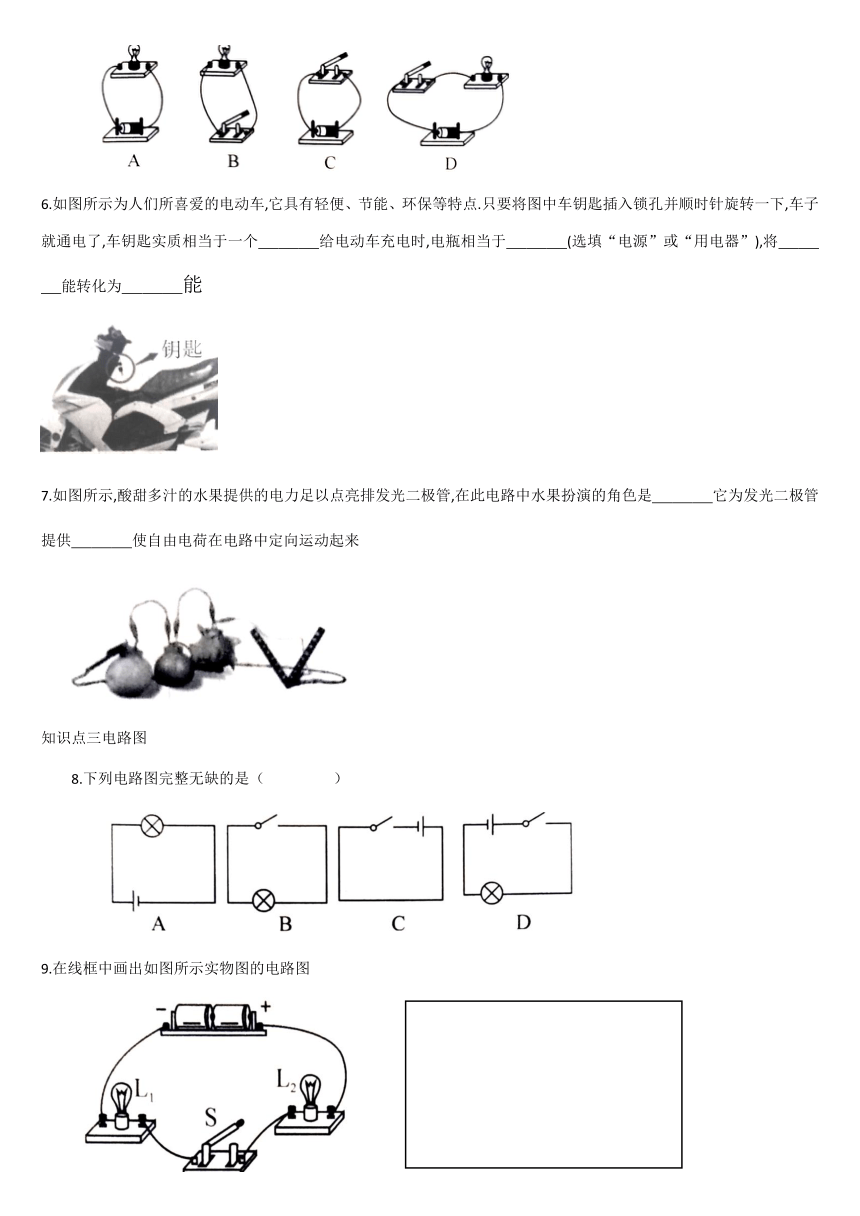

5.如图所示电路中哪一个是完整的（
）
6.如图所示为人们所喜爱的电动车,它具有轻便、节能、环保等特点.只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,车钥匙实质相当于一个＿＿＿给电动车充电时,电瓶相当于＿＿＿(选填“电源”或“用电器”),将＿＿＿能转化为＿＿＿能
7.如图所示,酸甜多汁的水果提供的电力足以点亮排发光二极管,在此电路中水果扮演的角色是＿＿＿它为发光二极管提供＿＿＿使自由电荷在电路中定向运动起来
知识点三电路图
8.下列电路图完整无缺的是（
）
9.在线框中画出如图所示实物图的电路图
知识点四通路断路短路
10.如图所示的电路,当开关S、S1闭合时,可能会发生的现象是（
）
A.L1、L2灯都发光
B.L1发光,L2灯不发光
C.L1灯被烧坏,L2灯发光
D.电源可能被烧坏
11.如图所示,当S闭合、S断开时,电路是＿＿＿当S、S2都闭合时,电路是＿＿＿(均选填“通路“断路”或“短路。
易错易混题
12.如图甲所示,验电器A带负电,B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中的电流方向＿＿＿(选填“由A到B”或“由B到A”）
答案
AD
A
单向导电
C
D
开关
用电器
电
化学
电源
电压
D
9.略
10.D
11.通路
短路
12.由B到A
