苏科版初中物理九年级下册第15章《电功和电热》检测试卷(无答案)

苏科版初中物理九年级下册第15章《电功和电热》检测试卷
姓名
班级
得分
一、填空题(每空1分，计23分)
1.
电能表是测量
的仪表，1kW·h的电能可供标有一只“220V
40W”的灯泡正常工作
h．
2.
标有“2.5V
0.4A”字样的小灯泡，其额定功率是
W；当把它接入电压为2V的电路中时，小灯泡的实际功率是
W．
3.在如图15-11所示的电路中，电源电压为3.0V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则R2两端的电压是
V，Rl每分钟消耗的电能是
J。
4.据报道，近几年有许多重大火灾都是因为线路连接处接触不良造成的．教训十分深刻，线路连接处接触不良时，该处的电阻将
；在该接触处就会产生局部过热
升温，接触处的电阻又将随温度升高而
，从而形成电热的逐步积累和恶性循环，以致引发火灾（选填“增大”“减小”或“不变”）．
5.一盏“220V
100W”的灯泡，接入110V的电路中，它的额定电压是
V，额定功率是
W，实际电压是
V，实际功率是
W，它的亮度比正常工作时的亮度要
．
6.引起家庭电路中电流过大的原因：一是
，二是
．经验证明只有
的电压才是安全的．
7.标有“220V
500W”的电炉正常工作1h，消耗的电能为
kW·h，在这1h内电炉产生了
J的热量．
8.若安全使用标有“6V
1W”字样的电灯，则把它接在9V的电路上正常发光，需要串联一个　
　Ω的电阻，该电阻消耗的电功率为
W．
9.如图15-12所示的电路中，电源电压保持不变，在滑动变阻器的滑片由中点向右端移动的过程中，电流表的示数将
，灯泡L消耗的电功率将
，变阻器R消耗的电功率将
（选填“变大”、“变小”或“不变”）．
二、选择题(每小题2分，计28分)
10.在家庭电路中，熔丝的主要作用是
（
）
A.保证电路的电压不变
B.保证电路的电流不变
C.保护人体安全
D.在电流超过规定值时自动切断电路
11.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是
（
）
A.台灯的灯丝断了
B.台灯的灯座短路
C.该插座原来已短路
D.台灯的插头断路
12.如图15-13所示是我们日常生活中的一种调光灯，它的调节旋钮是一个与灯泡相串联的变阻器，当转动旋钮使灯泡逐渐变暗时，下列判断正确的是
(
)
A.灯泡两端的电压逐渐变小
B.灯泡两端的电压不变，流过灯泡的电流逐渐变小
C.灯泡的灯丝电阻逐渐变大
D.灯泡的额定功率逐渐变小
13.甲用电器标有“220V
100W”字样，乙用电器标有“110V
25W”字样，关于甲、乙下列说法正确的是
（
）
A.将甲、乙串联后接入电路中，甲、乙消耗的功率一定不相等
B.将甲、乙并联后接入电路中，甲、乙消耗的功率一定不相等

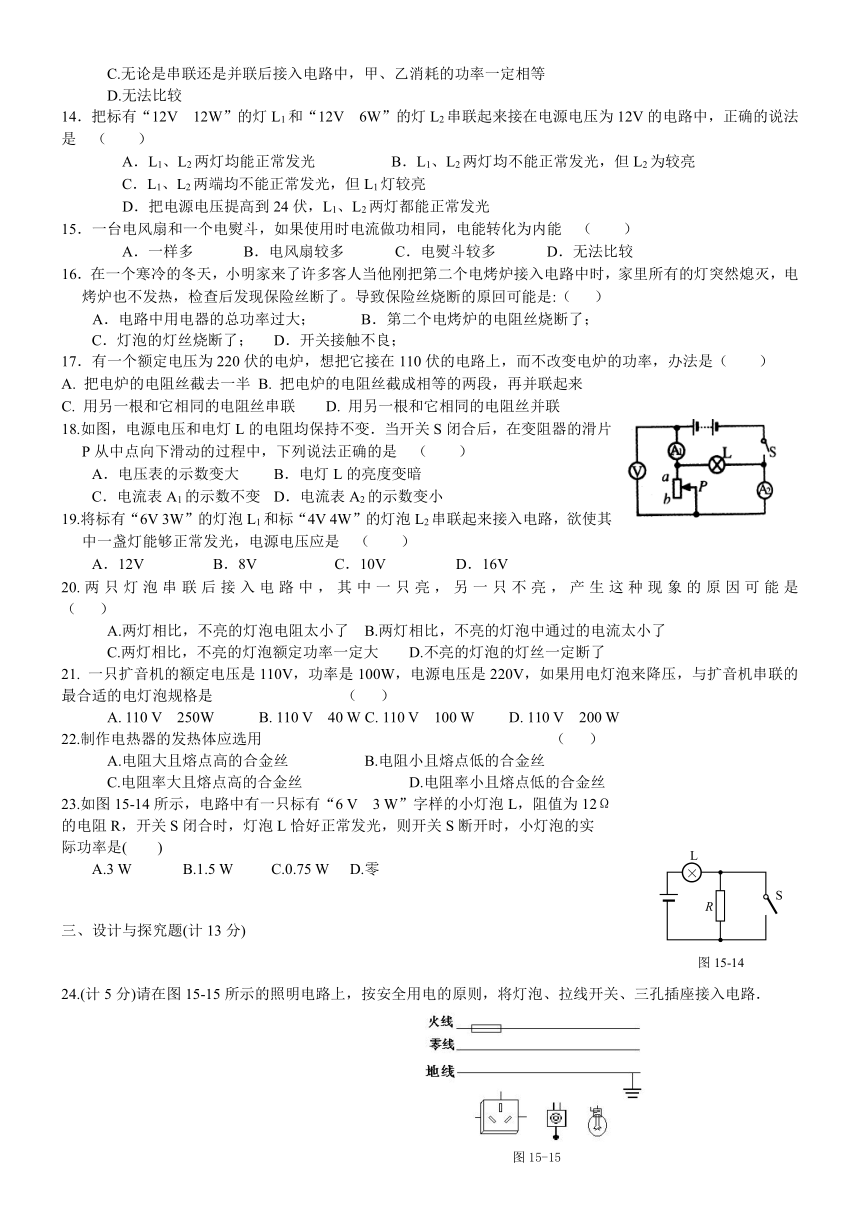

C.无论是串联还是并联后接入电路中，甲、乙消耗的功率一定相等
D.无法比较
14．把标有“12V　12W”的灯L1和“12V　6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是　（?　）
????A．L1、L2两灯均能正常发光
????B．L1、L2两灯均不能正常发光，但L2为较亮
????C．L1、L2两端均不能正常发光，但L1灯较亮
????D．把电源电压提高到24伏，L1、L2两灯都能正常发光
15．一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能　（?　）
????A．一样多
B．电风扇较多
C．电熨斗较多
D．无法比较
16．在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（
）
A．电路中用电器的总功率过大；
B．第二个电烤炉的电阻丝烧断了；
C．灯泡的灯丝烧断了；
D．开关接触不良；
17．有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（
）
A.
把电炉的电阻丝截去一半
B.
把电炉的电阻丝截成相等的两段，再并联起来
C.
用另一根和它相同的电阻丝串联
D.
用另一根和它相同的电阻丝并联
18.如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是　（　　）
　　A．电压表的示数变大
B．电灯L的亮度变暗
　　C．电流表A1的示数不变
D．电流表A2的示数变小
19.将标有“6V
3W”的灯泡L1和标“4V
4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是　（　　）
　　A．12V
B．8V
C．10V
D．16V
20.两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是
（
）
A.两灯相比，不亮的灯泡电阻太小了
B.两灯相比，不亮的灯泡中通过的电流太小了
C.两灯相比，不亮的灯泡额定功率一定大
D.不亮的灯泡的灯丝一定断了
21.
一只扩音机的额定电压是110V，功率是100W，电源电压是220V，如果用电灯泡来降压，与扩音机串联的最合适的电灯泡规格是
（
）
A.
110
V
250W
B.
110
V
40
W
C.
110
V
100
W
D.
110
V
200
W
22.制作电热器的发热体应选用
（
）
A.电阻大且熔点高的合金丝
B.电阻小且熔点低的合金丝
C.电阻率大且熔点高的合金丝
D.电阻率小且熔点低的合金丝
23.如图15-14所示，电路中有一只标有“6
V
3
W”字样的小灯泡L，阻值为12Ω
的电阻R，开关S闭合时，灯泡L恰好正常发光，则开关S断开时，小灯泡的实
际功率是(
)
A.3
W
B.1.5
W
C.0.75
W
D.零
三、设计与探究题(计13分)
24.(计5分)请在图15-15所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路．
25.(计8分)我们知道,导体中有电流流过时，导体就会发热．如图15-16是“探究影响通电导体产生的热量与哪些因素有关”的实验装置，观察图中的实验现象，回答下列问题：
（1）图（a）探究的是
；
（2）图（b）探究的是
；
（3）导体产生的热量是通过
反映出来的；
（4）通过实验探究得到的结论是
．
四、解答题(每小题9分，计36分)
26.使用电烙铁时,为了省电和避免因烙头氧化而不易沾锡，有时会采用如图15-17所示的电路，该电路在暂不焊接时，可以处于保温状态；需要焊接时，能很快达到焊接温度．已知电烙铁的规格为“220V
40W”，开关S接a点时，电烙铁消耗的电功率为P1，开关接b点时，电烙铁消耗的功率为P2，且P1=4P2，问：
（1）电烙铁处于保温状态时，开关应和哪一点接触？
（2）电烙铁处于保温状态时，通过电路的电流是多少？
（3）电路中选用的灯泡L的电阻值是多少？
27.一天，小明注意到家中的灯泡比平常亮，猜测可能是电压超过了220
V
．为了证实他的猜测，他做了如下实验：关闭家中其他用电器，只开一盏“220
V
100
W”的电灯，观察到家中标有“3000
r/kW·h”字样的电能表在20
min内转盘转了121r
．（不计温度对灯丝电阻的影响）
（1）在20
min时间内这盏灯消耗的电能的多少？
（2）小明家此时的实际电压是多少？
（3）为使这盏灯能正常发光，应串联一个多大的电阻？
28.
如图甲电路所示，电源电压为9V且保持不变，小灯炮标有
“6V
6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：⑴小灯炮正常发光时电阻为多少欧?⑵当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?⑶当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
甲
乙
29.如图所示，电源电压U＝6V且保持不变，R1＝10Ω，R2是最大阻值为60Ω的滑动变阻器，L是标有“6V
0.72W"字样的灯泡，灯泡灯丝电阻不变．
（1）当R2的滑片P到最左端时，要使灯泡L正常发光，S1、S2各应处于什么状态?
（2）当S1、S2都断开，5分钟内灯泡L消耗的电能是多少?
（3）调节滑动变阻器滑片，闭合S1、S2，当电流表示数最小时，整个电路消耗的电功率是多少?
图15-11
图15-12
S
A1
L
R
15-13
图15-14
L
R
S
×1
图15-15
图15-16
等质量
煤油
R甲=R
R乙=2R
（a）
等质量
煤油
R乙=2R
R丙=2R
（b）
图15-17
